I circuiti elettrici sono ovunque nella nostra vita quotidiana -...
Fisica4,405 visualizzazioni·Aggiornato Jun 16, 2026·3 pagineComprensione dei Circuiti Elettrici
Sofia Strano@sofiastrano
1 / 3
1
of 3

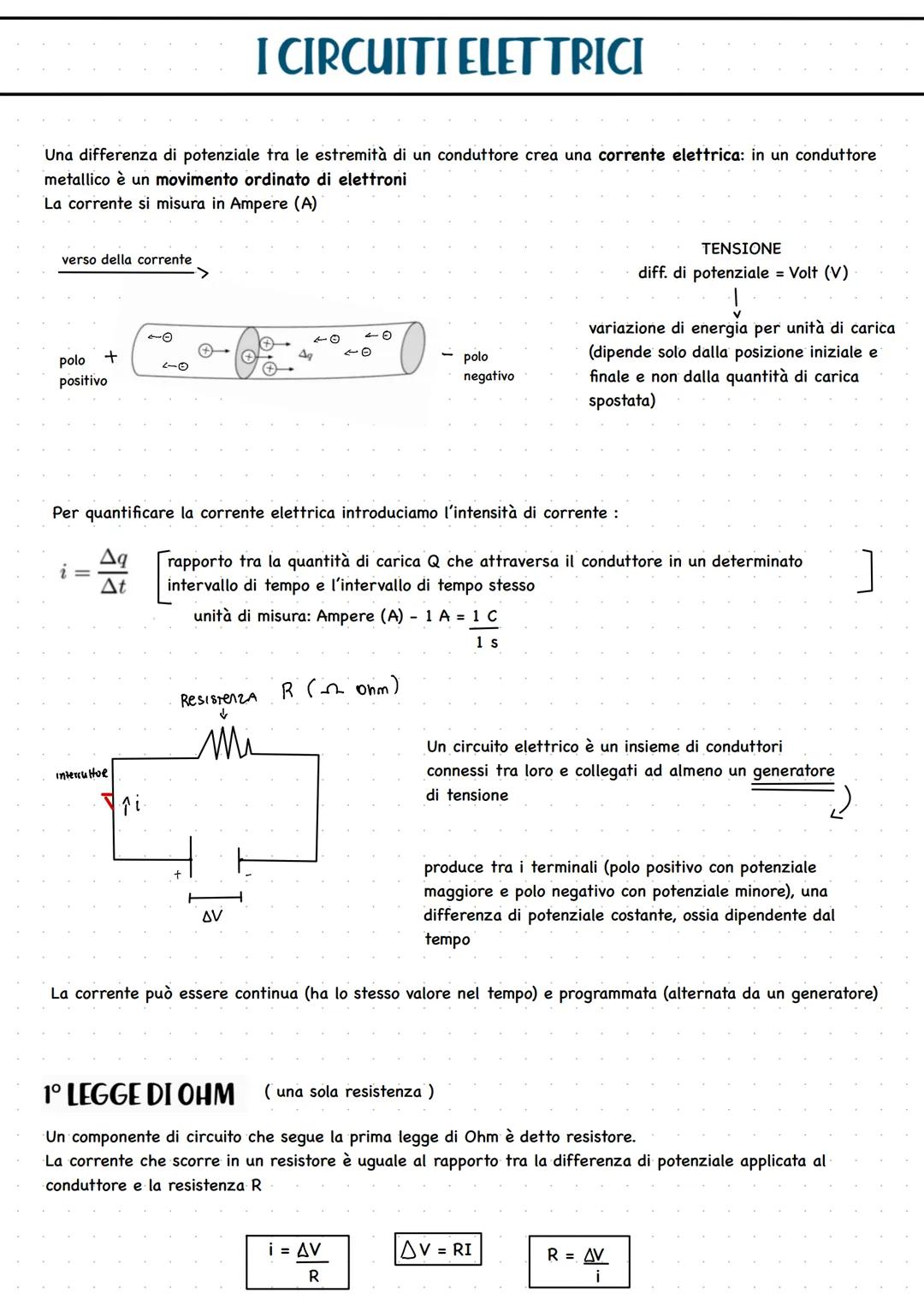

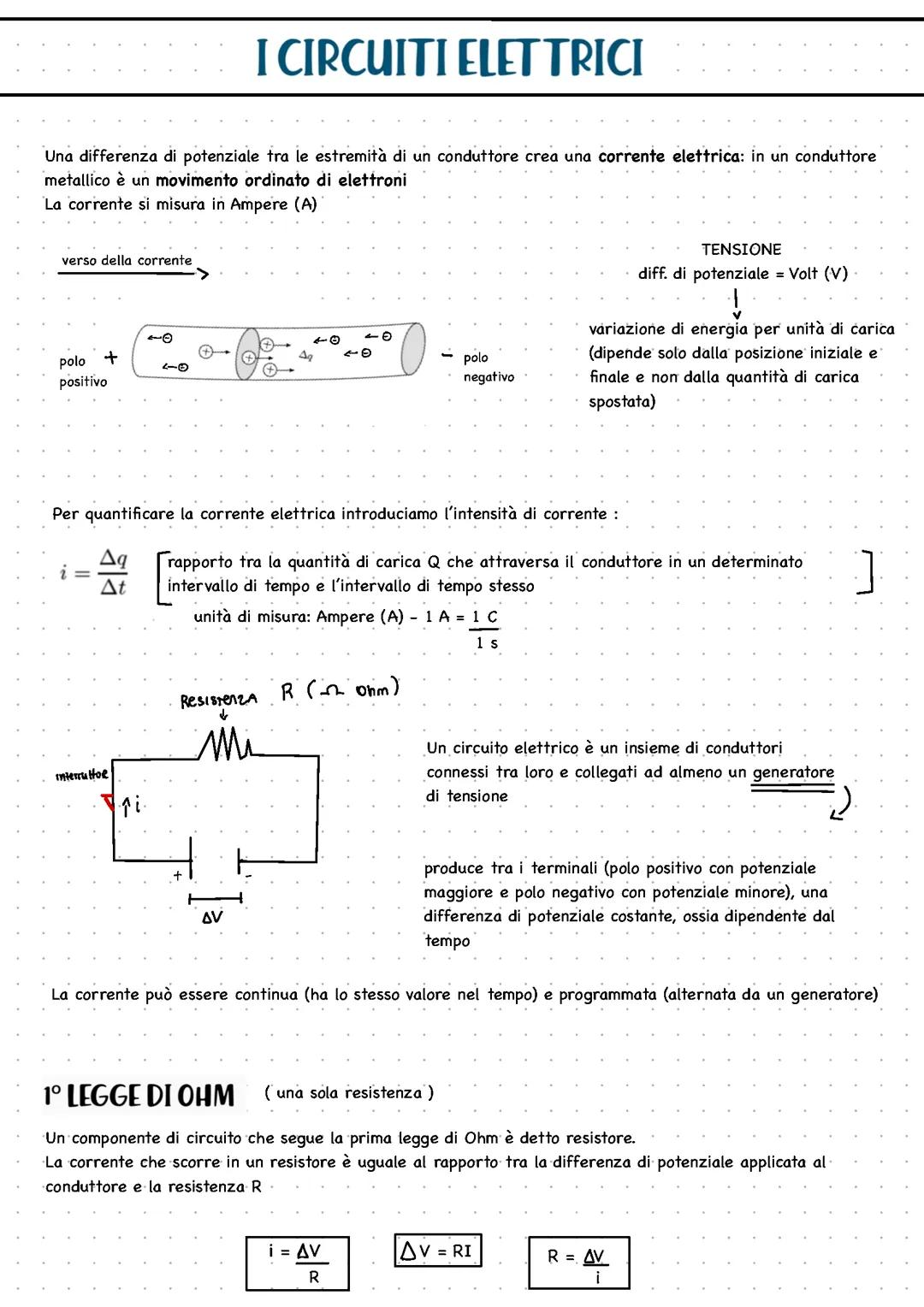

I Fondamenti dei Circuiti Elettrici
Immagina l'elettricità come l'acqua che scorre in un tubo: quando c'è una differenza di potenziale (tensione) tra due punti, gli elettroni si muovono creando una corrente elettrica. Questo movimento ordinato di elettroni nei conduttori metallici è proprio quello che alimenta tutti i nostri dispositivi.
La corrente elettrica si misura in Ampere (A) ed è definita come il rapporto tra la carica che attraversa un conduttore e il tempo impiegato: i = Δq/Δt. La tensione, invece, si misura in Volt (V) e rappresenta l'energia per unità di carica.
Un circuito elettrico è semplicemente un insieme di conduttori collegati a un generatore di tensione. Il generatore crea una differenza di potenziale costante tra il polo positivo e quello negativo, permettendo alla corrente di fluire.
Ricorda: La corrente può essere continua (valore costante) o alternata (varia nel tempo).
La prima legge di Ohm è fondamentale: i = ΔV/R. Questa semplice formula ti dice che la corrente in un resistore dipende dalla tensione applicata e dalla resistenza del componente.
2
of 3

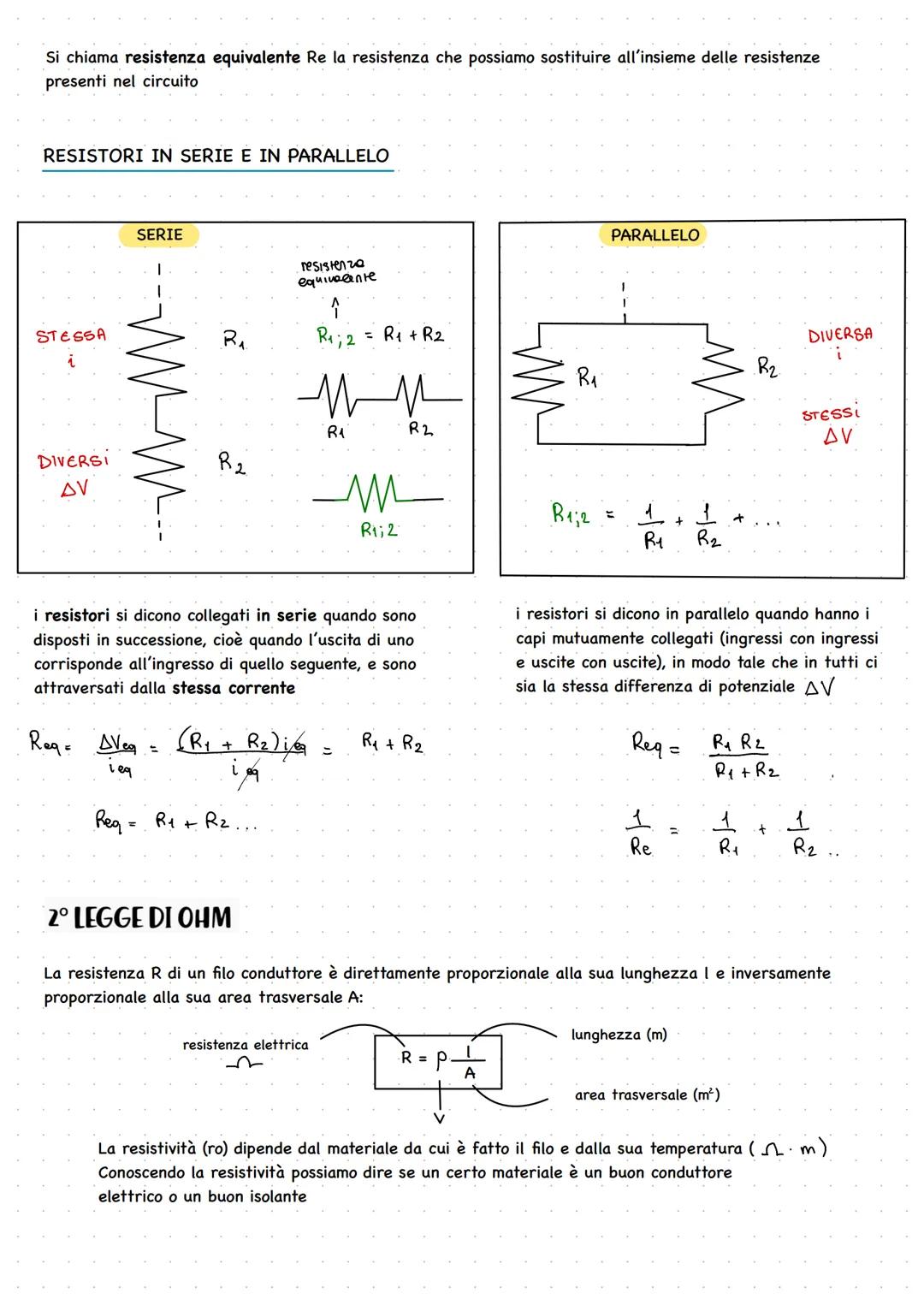

Resistori in Serie e in Parallelo
Quando hai più resistori in un circuito, devi sapere come si comportano insieme. È come avere più ostacoli in un percorso: puoi metterli uno dopo l'altro o affiancati.
Nei resistori in serie, la corrente è la stessa per tutti (come automobili in fila indiana), ma la tensione si divide. La resistenza equivalente si calcola sommando: Req = R₁ + R₂ + ... Più resistori aggiungi in serie, più aumenta la resistenza totale.
Nei resistori in parallelo, invece, la tensione è uguale per tutti, ma la corrente si divide. La formula diventa: 1/Re = 1/R₁ + 1/R₂ + ... In questo caso, aggiungere resistori in parallelo diminuisce la resistenza totale.
Trucco per ricordare: In serie tutto si somma direttamente, in parallelo si sommano i reciproci!
La seconda legge di Ohm ti spiega da cosa dipende la resistenza di un filo: R = ρl/A. La resistività (ρ) dipende dal materiale, la lunghezza (l) e l'area trasversale (A) dalla forma del conduttore.
3
of 3

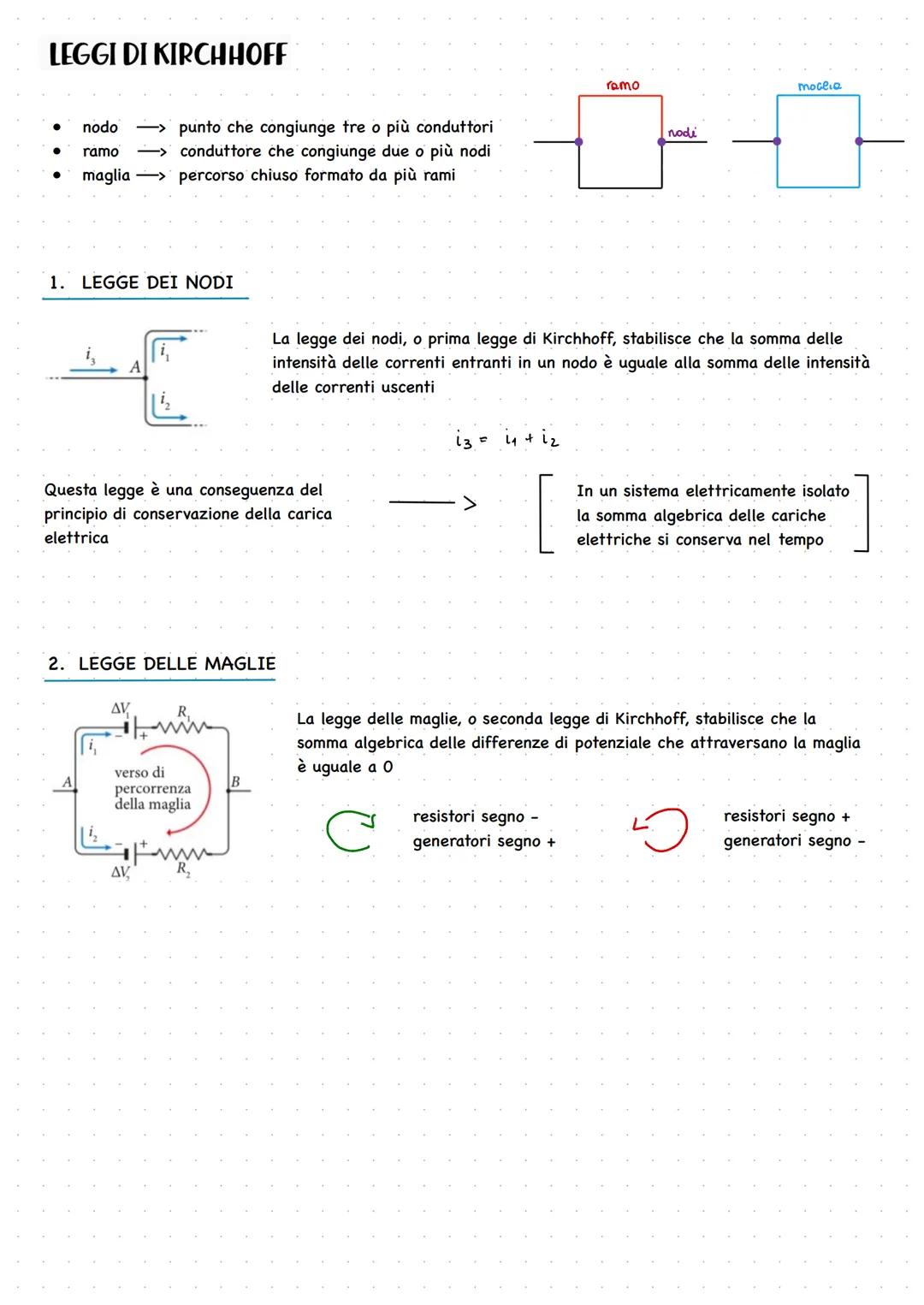

Le Leggi di Kirchhoff
Le leggi di Kirchhoff sono i tuoi strumenti più potenti per analizzare circuiti complessi. Prima di tutto, devi riconoscere gli elementi: nodi (dove si incontrano tre o più conduttori), rami (i conduttori tra i nodi) e maglie (percorsi chiusi).
La prima legge di Kirchhoff (legge dei nodi) dice che quello che entra deve uscire: la somma delle correnti entranti in un nodo uguale la somma di quelle uscenti. È il principio di conservazione della carica elettrica applicato ai circuiti.
La seconda legge di Kirchhoff (legge delle maglie) stabilisce che girando in una maglia chiusa, la somma algebrica delle tensioni è zero. È come salire e scendere delle colline: alla fine torni allo stesso livello di partenza.
Attenzione ai segni: Resistori danno segno negativo se vai nella direzione della corrente, positivo se vai contro. Per i generatori è il contrario!
Queste leggi ti permettono di scrivere equazioni per risolvere qualsiasi circuito, anche i più complicati. Con un po' di pratica diventeranno automatiche.
