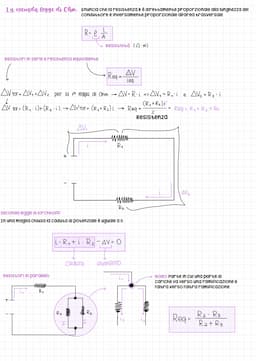

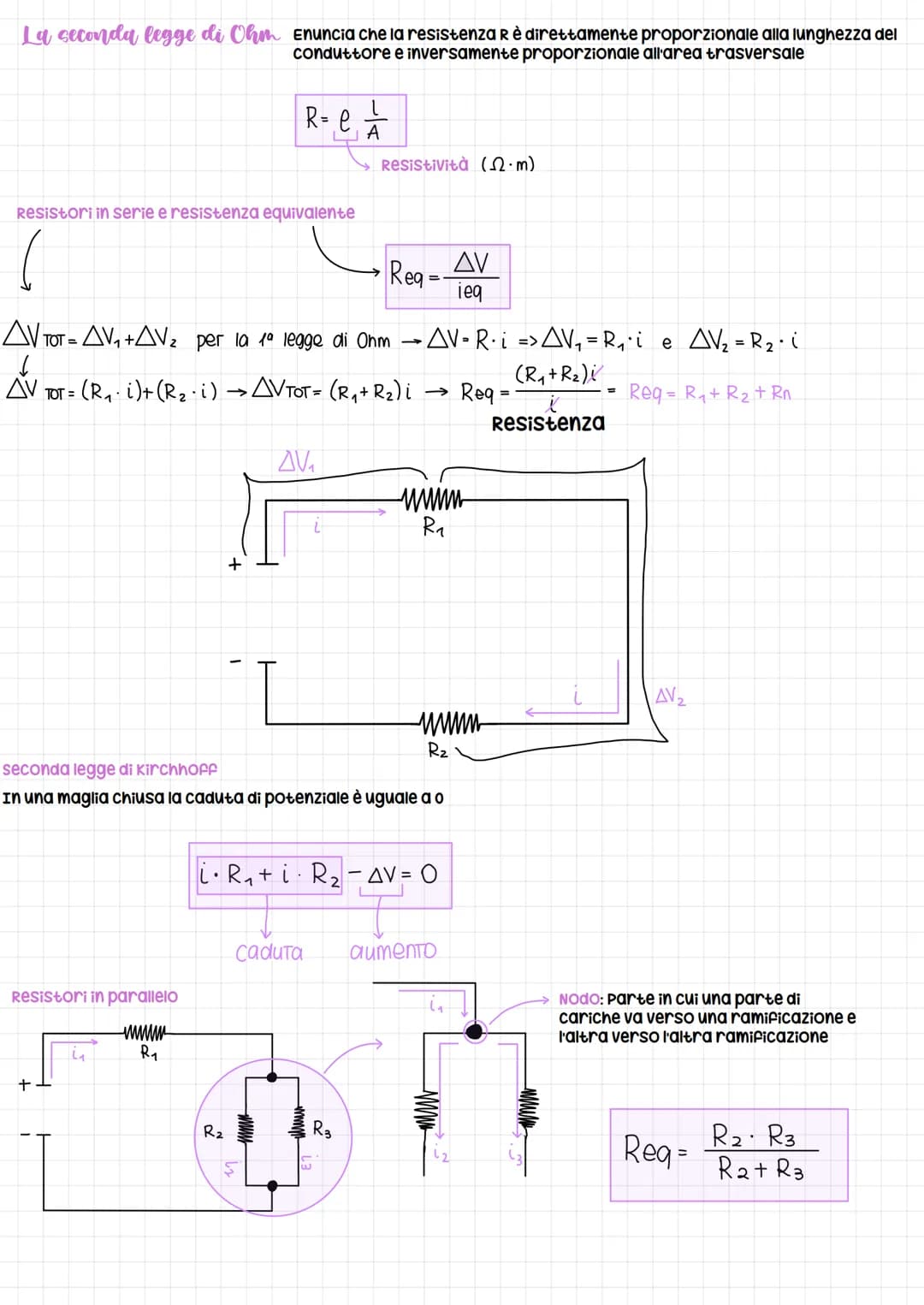

Seconda legge di Ohm e analisi dei circuiti

La seconda legge di Ohm approfondisce la relazione tra le caratteristiche fisiche di un conduttore e la sua resistenza elettrica:

Definition: La resistenza R è direttamente proporzionale alla lunghezza del conduttore e inversamente proporzionale all'area della sua sezione trasversale. La formula è R = ρ · L/A, dove ρ è la resistività del materiale.

Questa legge è cruciale per il calcolo e la progettazione di componenti elettrici.

Per l'analisi dei circuiti più complessi, è essenziale comprendere come si comportano i resistori in serie e in parallelo:

1. Resistori in serie: La resistenza equivalente in serie si calcola sommando le singole resistenze: Req = R₁ + R₂ + ... + Rn

2. Resistori in parallelo: La resistenza equivalente in parallelo si calcola con la formula: 1/Req = 1/R₁ + 1/R₂ + ... + 1/Rn

Example: Per due resistenze in parallelo, la formula semplificata è: Req = (R₁ · R₂) / $R₁ + R₂$

La seconda legge di Kirchhoff, nota anche come legge delle maglie, è fondamentale per l'analisi dei circuiti:

Definition: In una maglia chiusa, la somma algebrica delle cadute di potenziale è uguale a zero.

Questa legge si esprime matematicamente come: ΣiR - ΣV = 0, dove iR rappresenta la caduta di potenziale su una resistenza e V la forza elettromotrice di un generatore.

Highlight: La seconda legge di Kirchhoff è essenziale per risolvere circuiti complessi con più maglie e generatori.

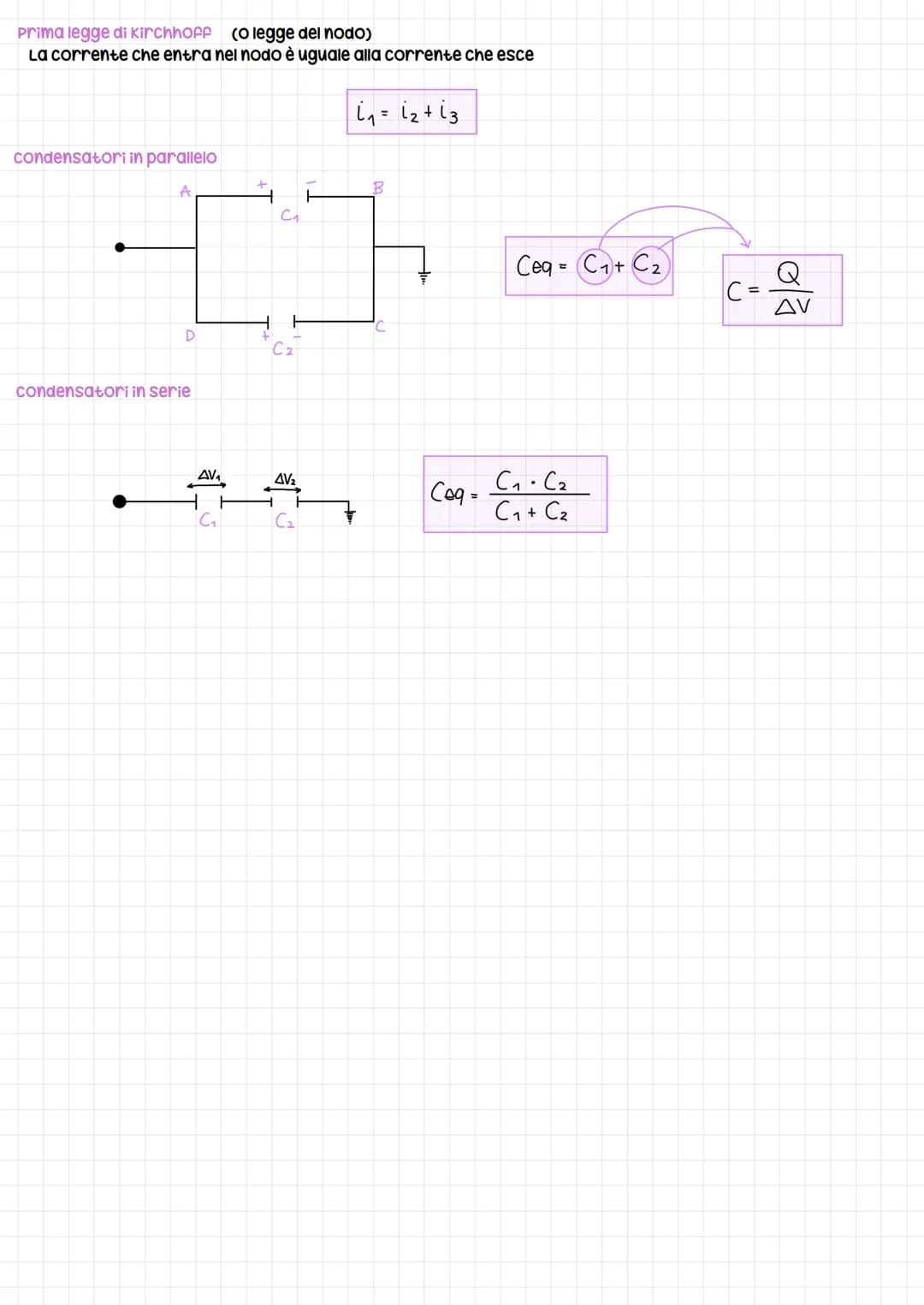

Leggi di Kirchhoff e condensatori

La prima legge di Kirchhoff, nota anche come legge dei nodi, è un principio fondamentale per l'analisi dei circuiti elettrici:

Definition: La somma delle correnti entranti in un nodo è uguale alla somma delle correnti uscenti dallo stesso nodo.

Questa legge si basa sul principio di conservazione della carica elettrica e si esprime matematicamente come: Σi_entranti = Σi_uscenti

Example: In un nodo con tre rami, se i₁ entra nel nodo, mentre i₂ e i₃ escono, avremo: i₁ = i₂ + i₃

I condensatori sono componenti fondamentali nei circuiti elettrici e possono essere collegati in serie o in parallelo:

1. Condensatori in parallelo: La capacità equivalente si calcola sommando le singole capacità: Ceq = C₁ + C₂ + ... + Cn

2. Condensatori in serie: La capacità equivalente si calcola con la formula: 1/Ceq = 1/C₁ + 1/C₂ + ... + 1/Cn

Highlight: Per due condensatori in serie, la formula semplificata è: Ceq = (C₁ · C₂) / $C₁ + C₂$

La capacità di un condensatore è definita come il rapporto tra la carica accumulata e la differenza di potenziale applicata:

Formula: C = Q / ΔV, dove C è la capacità, Q la carica e ΔV la differenza di potenziale.

Queste leggi e principi sono essenziali per comprendere e analizzare il comportamento dei circuiti elettrici, dalle semplici connessioni in serie e parallelo fino ai circuiti più complessi con multiple maglie e componenti.

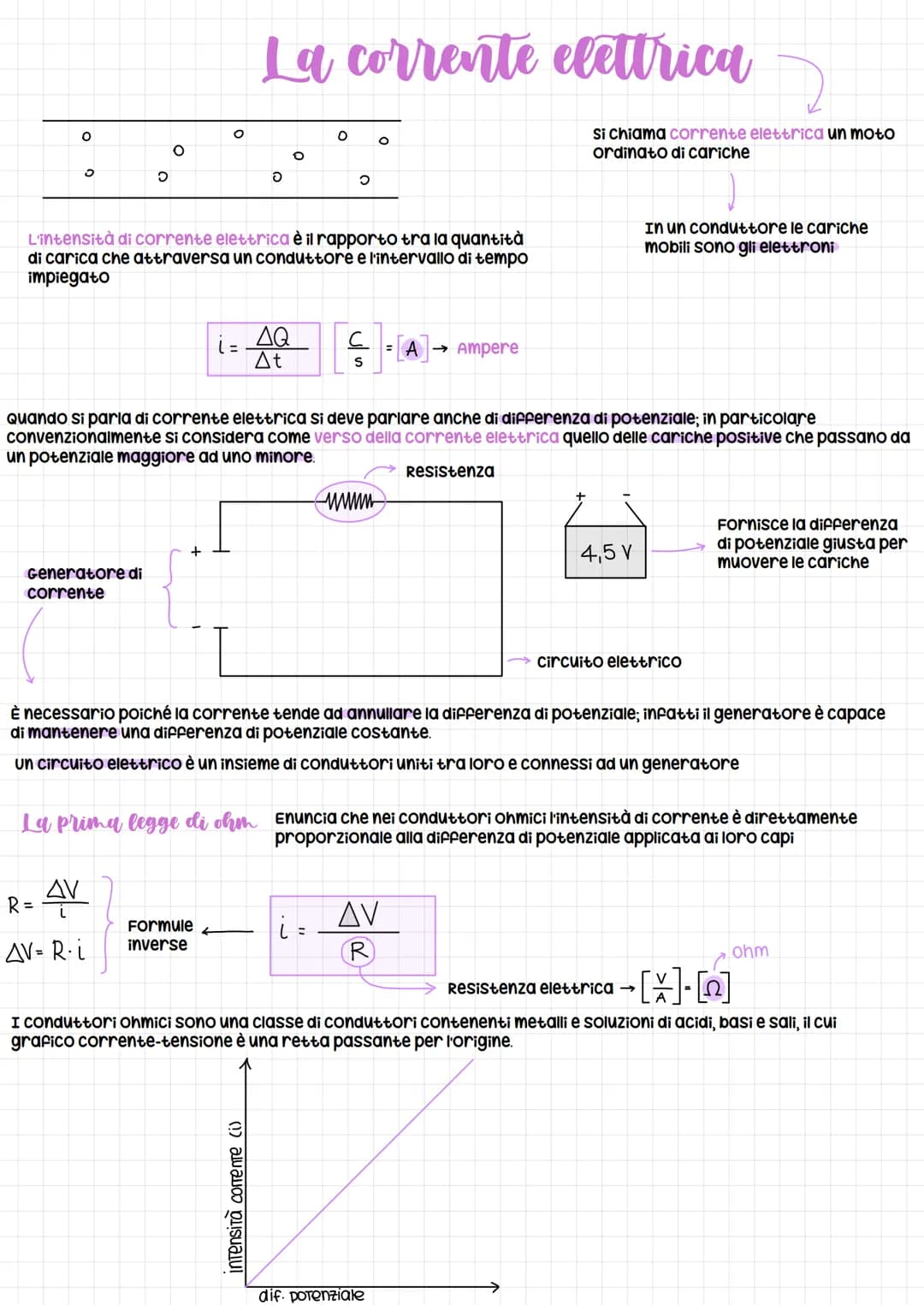

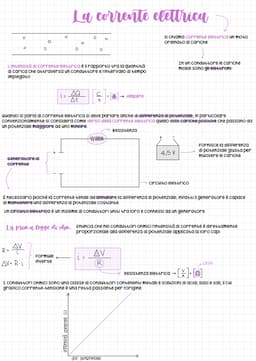

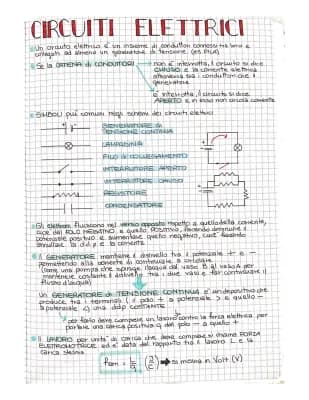

Introduzione alla corrente elettrica e leggi fondamentali

La corrente elettrica è definita come un moto ordinato di cariche elettriche all'interno di un conduttore. Questo fenomeno è alla base del funzionamento di tutti i dispositivi elettrici ed elettronici.

Definizione: L'intensità di corrente elettrica è il rapporto tra la quantità di carica che attraversa un conduttore e l'intervallo di tempo impiegato. La sua formula è i = ΔQ/Δt.

Vocabulary: L'unità di misura dell'intensità di corrente è l'Ampere (A).

Un circuito elettrico è composto da conduttori connessi a un generatore, che fornisce la differenza di potenziale necessaria per il movimento delle cariche.

Highlight: Convenzionalmente, il verso della corrente elettrica è considerato quello delle cariche positive che si muovono da un potenziale maggiore a uno minore.

La prima legge di Ohm è fondamentale per comprendere il comportamento dei conduttori ohmici:

Definition: Nei conduttori ohmici, l'intensità di corrente è direttamente proporzionale alla differenza di potenziale applicata ai loro capi. La formula è V = R · i, dove V è la differenza di potenziale, R la resistenza e i l'intensità di corrente.

I conduttori ohmici includono metalli e soluzioni di acidi, basi e sali. Il loro grafico corrente-tensione è una retta passante per l'origine.

Example: In un circuito con una batteria da 4,5 V, la corrente fluirà dal polo positivo a quello negativo attraverso i conduttori e i componenti del circuito.
