I simboli elettrici e i componenti fondamentali dei circuiti elettrici rappresentano la base per comprendere il funzionamento dei sistemi elettrici moderni.

Un elemento centrale è il generatore di tensione continua, un dispositivo che mantiene una differenza di potenziale costante tra i suoi terminali. Nei circuiti reali, il generatore reale di tensione presenta una resistenza interna che causa una caduta di tensione proporzionale alla corrente erogata. La formula resistenza interna di un generatore è fondamentale per calcolare il comportamento effettivo del circuito.

Il generatore di corrente alternata produce invece una tensione che varia periodicamente nel tempo, ed è il tipo più comune utilizzato nella distribuzione dell'energia elettrica domestica. Come funziona un generatore di corrente per casa si basa sul principio dell'induzione elettromagnetica, dove il movimento meccanico viene convertito in energia elettrica. La differenza tra generatore di tensione ideale e reale sta proprio nella presenza della resistenza interna, che nel caso ideale è considerata nulla. Nei simboli elettrici civili e simboli elettrici industriali, questi componenti vengono rappresentati con specifiche notazioni standardizzate che permettono di leggere e interpretare correttamente gli schemi elettrici. La comprensione di questi simboli, disponibili in vari simboli elettrici PDF, è essenziale per chiunque lavori con impianti elettrici o studi elettrotecnica. Il rapporto tra potenza e resistenza è un concetto chiave per dimensionare correttamente i componenti e calcolare l'efficienza dei sistemi elettrici.

La conoscenza approfondita dei simboli componenti elettronici e della teoria dei generatori permette di progettare e manutenere sistemi elettrici efficienti e sicuri. È importante consultare guide dettagliate come leggere schemi elettrici PDF per acquisire le competenze necessarie nella lettura e interpretazione della documentazione tecnica.

30/6/2022

4811

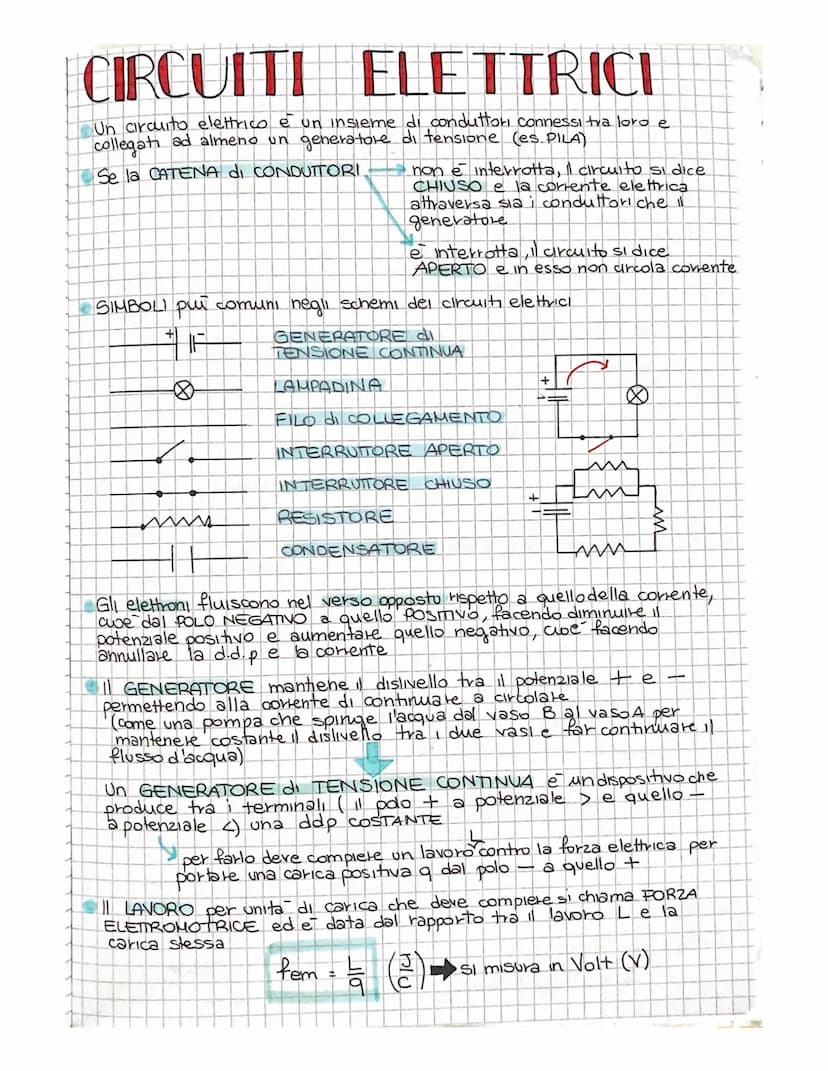

CIRCUITI ELETTRICI
Un circuito elettrico e un insieme di conduttori connessi tra loro e
collegati ad almeno un generatore di tensione (es. P

Vedi

Fondamenti dei Circuiti Elettrici e Generatori

Un circuito elettrico rappresenta un sistema integrato di conduttori interconnessi, alimentati da almeno un generatore di tensione. La comprensione dei simboli elettrici è fondamentale per interpretare correttamente gli schemi dei circuiti.

Definizione: Un circuito si definisce CHIUSO quando la catena di conduttori è continua, permettendo il flusso di corrente elettrica. Al contrario, si dice APERTO quando il percorso è interrotto, impedendo la circolazione di corrente.

I simboli componenti elettronici più comuni includono il generatore di tensione continua, rappresentato con due linee parallele di diversa lunghezza, dove la più lunga indica il polo positivo. La lampadina, i fili di collegamento, gli interruttori (aperti e chiusi), i resistori e i condensatori hanno ciascuno la propria rappresentazione standardizzata nei simboli elettrici civili.

Il flusso degli elettroni segue un percorso dal polo negativo a quello positivo, contrario alla direzione convenzionale della corrente. Il generatore di tensione mantiene costante la differenza di potenziale (d.d.p.) tra i poli, svolgendo un ruolo analogo a una pompa idraulica che mantiene un dislivello d'acqua.

Esempio: Un generatore di tensione continua produce una d.d.p. costante tra i suoi terminali, compiendo lavoro contro la forza elettrica per spostare le cariche positive dal polo negativo a quello positivo. La forza elettromotrice (fem) si misura in Volt e rappresenta il lavoro per unità di carica necessario per questo spostamento.

CIRCUITI ELETTRICI
Un circuito elettrico e un insieme di conduttori connessi tra loro e
collegati ad almeno un generatore di tensione (es. P

Vedi

Resistenza Interna e Collegamenti nei Circuiti

La resistenza interna di un generatore è un elemento cruciale nel funzionamento dei circuiti elettrici. Quando il circuito è chiuso, la fem deve superare non solo la resistenza interna del generatore, ma anche quella esterna del circuito.

Highlight: La formula resistenza interna di un generatore tiene conto sia della componente interna che di quella esterna: fem = ΔV + ri·I, dove ri è la resistenza interna.

I resistori possono essere collegati in due modalità principali:

  1. In serie: disposti in successione, attraversati dalla stessa corrente
  2. In parallelo: collegati agli stessi punti del circuito, sottoposti alla stessa differenza di potenziale

Vocabolario: La resistenza equivalente (Req) rappresenta il valore di un'unica resistenza che, inserita nel circuito, produce gli stessi effetti delle resistenze originali combinate.

CIRCUITI ELETTRICI
Un circuito elettrico e un insieme di conduttori connessi tra loro e
collegati ad almeno un generatore di tensione (es. P

Vedi

Analisi dei Collegamenti e Calcoli di Resistenza

Per i collegamenti in serie, la resistenza interna formula stabilisce che la resistenza equivalente è la somma delle singole resistenze: Req = R₁ + R₂ + ... + Rn. Questo principio è fondamentale per comprendere come funziona un generatore di corrente per casa.

Esempio: In un circuito con tre resistenze in serie (R₁ = 100Ω, R₂ = 200Ω, R₃ = 150Ω) e una differenza di potenziale di 120V, la resistenza equivalente sarà 450Ω.

Nei collegamenti in parallelo, i nodi del circuito rappresentano punti di diramazione dove si uniscono tre o più conduttori. La corrente totale si distribuisce tra i vari rami secondo il principio di conservazione della carica.

CIRCUITI ELETTRICI
Un circuito elettrico e un insieme di conduttori connessi tra loro e
collegati ad almeno un generatore di tensione (es. P

Vedi

Applicazioni Pratiche e Calcoli Avanzati

Il generatore di tensione ideale e reale si differenzia principalmente per la presenza della resistenza interna. Mentre un generatore ideale mantiene una tensione costante indipendentemente dal carico, un generatore reale di corrente mostra una diminuzione della tensione all'aumentare della corrente erogata.

Definizione: La formula resistenza con potenza e tensione stabilisce che P = V²/R, dove P è la potenza dissipata, V la tensione applicata e R la resistenza del circuito.

Per calcolare la resistenza equivalente in parallelo, si utilizza la formula: 1/Req = 1/R₁ + 1/R₂ + ... + 1/Rn

Esempio: In un circuito con resistenze in parallelo (R₁ = 6Ω, R₂ = 3Ω, R₃ = 5Ω), la resistenza equivalente sarà inferiore alla più piccola delle resistenze individuali.

CIRCUITI ELETTRICI
Un circuito elettrico e un insieme di conduttori connessi tra loro e
collegati ad almeno un generatore di tensione (es. P

Vedi

Le Leggi di Kirchhoff e i Circuiti Elettrici

I Simboli elettrici civili e i Simboli componenti elettronici PDF sono fondamentali per comprendere le Leggi di Kirchhoff, pilastri dell'analisi dei circuiti elettrici. Queste leggi, formulate nel 1845, rappresentano l'applicazione dei principi di conservazione della carica e dell'energia nei circuiti elettrici.

Definizione: La Prima Legge di Kirchhoff (legge dei nodi) stabilisce che la somma delle correnti entranti in un nodo è uguale alla somma delle correnti uscenti. Questa legge deriva direttamente dal principio di conservazione della carica.

La Seconda Legge di Kirchhoff, nota come legge delle maglie, è particolarmente importante quando si studia un Generatore di tensione continua o un Generatore di tensione alternata. Stabilisce che la somma algebrica delle differenze di potenziale lungo qualsiasi percorso chiuso (maglia) in un circuito è zero. Questo principio si basa sulla natura conservativa del campo elettrico.

Nell'analisi pratica dei circuiti, è fondamentale considerare la Resistenza interna formula dei generatori. Un Generatore reale di tensione presenta sempre una resistenza interna che influenza il comportamento del circuito. La differenza tra un Generatore di tensione ideale e reale sta proprio nella presenza di questa resistenza interna, che causa una caduta di tensione proporzionale alla corrente erogata.

CIRCUITI ELETTRICI
Un circuito elettrico e un insieme di conduttori connessi tra loro e
collegati ad almeno un generatore di tensione (es. P

Vedi

Analisi dei Circuiti Complessi

Per analizzare circuiti complessi che coinvolgono Generatore reale di corrente e multiple resistenze, è necessario seguire un approccio sistematico. Il processo inizia con la semplificazione del circuito, sostituendo gruppi di resistenze in serie o parallelo con le loro equivalenti.

Esempio: In un circuito con più maglie, si assegnano versi arbitrari alle correnti nei vari rami. Se il calcolo produce un valore negativo per una corrente, significa che il verso reale è opposto a quello inizialmente ipotizzato.

L'applicazione delle leggi di Kirchhoff richiede:

  1. Applicazione della prima legge a tutti i nodi tranne uno
  2. Applicazione della seconda legge a un numero sufficiente di maglie
  3. Risoluzione del sistema di equazioni risultante

La comprensione di Come funziona un generatore di corrente per casa si basa su questi principi fondamentali, anche se su scala più complessa.

CIRCUITI ELETTRICI
Un circuito elettrico e un insieme di conduttori connessi tra loro e
collegati ad almeno un generatore di tensione (es. P

Vedi

Circuiti RC e Comportamento Transitorio

I circuiti RC, che combinano resistenze e condensatori, mostrano un comportamento transitorio caratteristico. Quando si collega un Generatore di corrente continua Fisica a un circuito RC, la carica sul condensatore aumenta gradualmente secondo una legge esponenziale.

Highlight: La costante di tempo τ = RC determina la velocità con cui il condensatore si carica o si scarica. Dopo 5τ, il condensatore si considera completamente carico o scarico.

La formula che descrive la carica del condensatore è: Q = C·fem(1-e^(-t/RC)) dove:

  • C è la capacità del condensatore
  • fem è la forza elettromotrice del generatore
  • t è il tempo
  • R è la resistenza del circuito
CIRCUITI ELETTRICI
Un circuito elettrico e un insieme di conduttori connessi tra loro e
collegati ad almeno un generatore di tensione (es. P

Vedi

Applicazioni Pratiche e Considerazioni Energetiche

La comprensione dei Simboli elettrici industriali pdf e la capacità di Leggere schemi elettrici pdf sono essenziali per applicare questi principi nella pratica. Il rapporto tra tensione, corrente e resistenza determina il trasferimento di energia nel circuito.

Vocabolario: La Formula resistenza con potenza e tensione è fondamentale per calcolare l'efficienza energetica dei circuiti. Il Rapporto tra potenza e resistenza influenza direttamente le prestazioni del sistema.

Nel caso di un Generatore di corrente alternata wikipedia, le leggi di Kirchhoff si applicano istante per istante, considerando le variazioni sinusoidali di tensione e corrente. Questo principio è fondamentale per comprendere il funzionamento delle reti elettriche domestiche e industriali.

CIRCUITI ELETTRICI
Un circuito elettrico e un insieme di conduttori connessi tra loro e
collegati ad almeno un generatore di tensione (es. P

Vedi

La Potenza Elettrica e l'Effetto Joule nei Circuiti

La potenza elettrica rappresenta un concetto fondamentale nello studio dei Simboli elettrici civili e dei circuiti elettrici. Quando un generatore di tensione continua sposta una carica elettrica tra i suoi poli, compie un lavoro contro la forza elettrica presente nel circuito. Questo processo è essenziale per comprendere il funzionamento di un generatore di tensione e corrente.

Nel circuito, il generatore reale di corrente trasferisce energia alle cariche elettriche, che acquisiscono energia potenziale. Quando queste cariche si muovono attraverso un conduttore, l'energia potenziale si trasforma in energia cinetica, seguendo un processo continuo che caratterizza il generatore di corrente continua Fisica. La potenza erogata dal generatore si può calcolare attraverso il prodotto della tensione per la corrente (P = V × I).

Definizione: L'effetto Joule è il fenomeno per cui l'energia elettrica si trasforma in energia termica durante il passaggio di corrente in un conduttore, causando il suo riscaldamento.

L'effetto Joule, fondamentale per comprendere come funziona un generatore di corrente per casa, si manifesta quando gli elettroni in movimento urtano contro gli ioni del reticolo cristallino del conduttore. In questo processo, l'energia cinetica degli elettroni si converte in energia termica, provocando un aumento della temperatura del conduttore. La potenza dissipata per effetto Joule può essere calcolata utilizzando la resistenza interna formula: P = R × I².

CIRCUITI ELETTRICI
Un circuito elettrico e un insieme di conduttori connessi tra loro e
collegati ad almeno un generatore di tensione (es. P

Vedi

Misure di Energia e Applicazioni Pratiche

Il kilowattora (kWh) rappresenta l'unità di misura dell'energia elettrica comunemente utilizzata per misurare i consumi domestici e industriali. Questa unità è particolarmente importante quando si studiano i Simboli elettrici industriali pdf e si progettano impianti elettrici. Un kilowattora corrisponde all'energia consumata da un dispositivo che utilizza una potenza di 1 kilowatt per un'ora.

La comprensione del generatore di tensione ideale e reale è fondamentale per analizzare il comportamento dei circuiti elettrici. Mentre un generatore ideale mantiene una tensione costante indipendentemente dal carico, un generatore reale di tensione presenta una resistenza interna di un generatore formula che influenza il suo comportamento.

Esempio: Un generatore reale con tensione nominale di 12V e resistenza interna di 0,5Ω, quando eroga una corrente di 2A, presenta una caduta di tensione interna di 1V (0,5Ω × 2A), fornendo quindi una tensione effettiva di 11V ai morsetti.

La Formula resistenza con potenza e tensione permette di calcolare la potenza dissipata in un circuito: P = V²/R. Questa relazione è fondamentale per dimensionare correttamente i componenti elettrici e prevenire surriscaldamenti dannosi. Nel contesto dei Simboli componenti elettronici PDF, questa formula viene frequentemente utilizzata per la progettazione di circuiti sicuri ed efficienti.
