Introduzione all'Elettronica: Circuiti in Corrente Continua

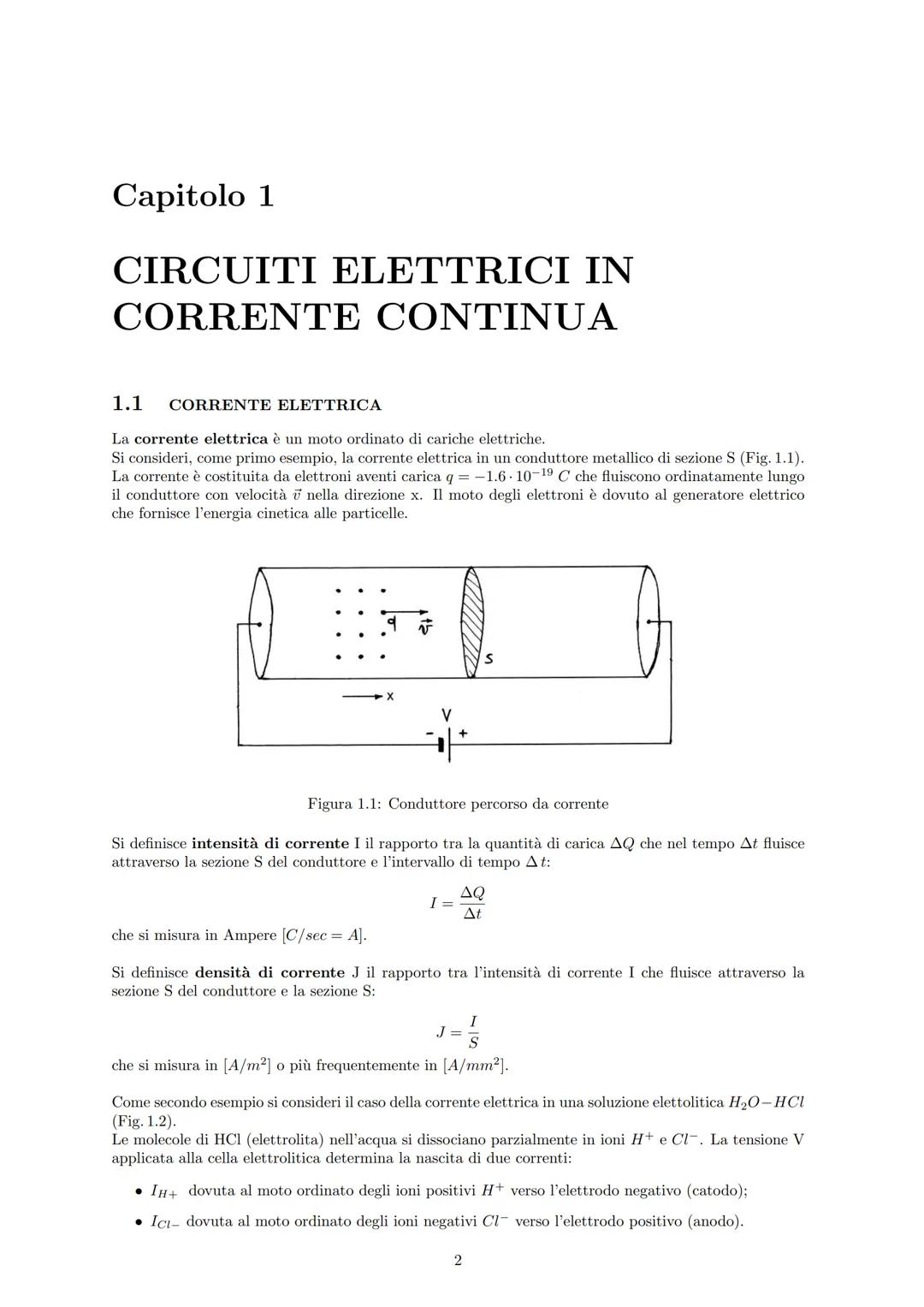

Che cos'è la corrente elettrica

Immagina la corrente elettrica come un fiume di particelle cariche che scorrono in modo ordinato attraverso un materiale. È esattamente quello che succede quando accendi una lampadina!

Nei conduttori metallici, sono gli elettroni (con carica negativa) a muoversi grazie all'energia fornita da un generatore elettrico. L'intensità di corrente I ci dice quanta carica passa attraverso una sezione del conduttore in un certo tempo: I = ΔQ/Δt, e si misura in Ampere (A).

La densità di corrente J invece ci dice quanto è "concentrata" questa corrente: J = I/S, dove S è la sezione del conduttore. È come confrontare un fiume stretto e veloce con uno largo e lento.

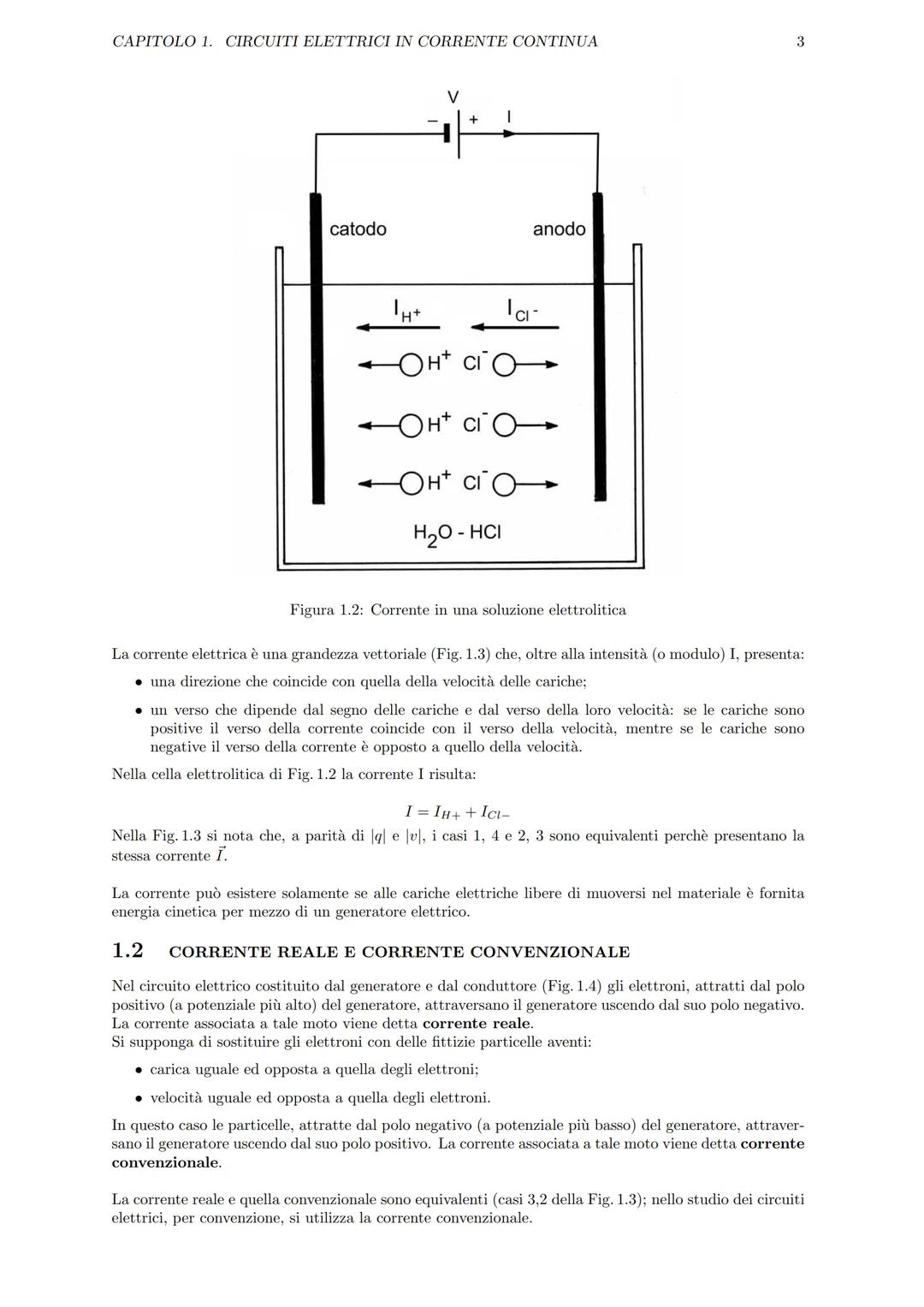

💡 Curiosità: Nelle soluzioni elettrolitiche, come l'acqua salata, abbiamo sia cariche positive che negative che si muovono in direzioni opposte, ma entrambe contribuiscono alla corrente totale!

La corrente è un vettore (ha direzione e verso!)

La corrente elettrica non è solo un numero - è una grandezza vettoriale con direzione, verso e intensità. Questo significa che devi sempre sapere dove sta andando!

Il verso della corrente dipende dal tipo di cariche: se sono positive, la corrente va nella stessa direzione della loro velocità. Se sono negative (come gli elettroni), la corrente va nella direzione opposta.

Ecco il trucco più importante: nei circuiti si usa la corrente convenzionale, che immagina particelle positive che escono dal polo positivo del generatore. È l'opposto di quello che succede realmente con gli elettroni, ma matematicamente funziona uguale!

🔧 Regola pratica: La corrente convenzionale va sempre dal polo positivo a quello negativo del generatore, passando attraverso il circuito esterno.

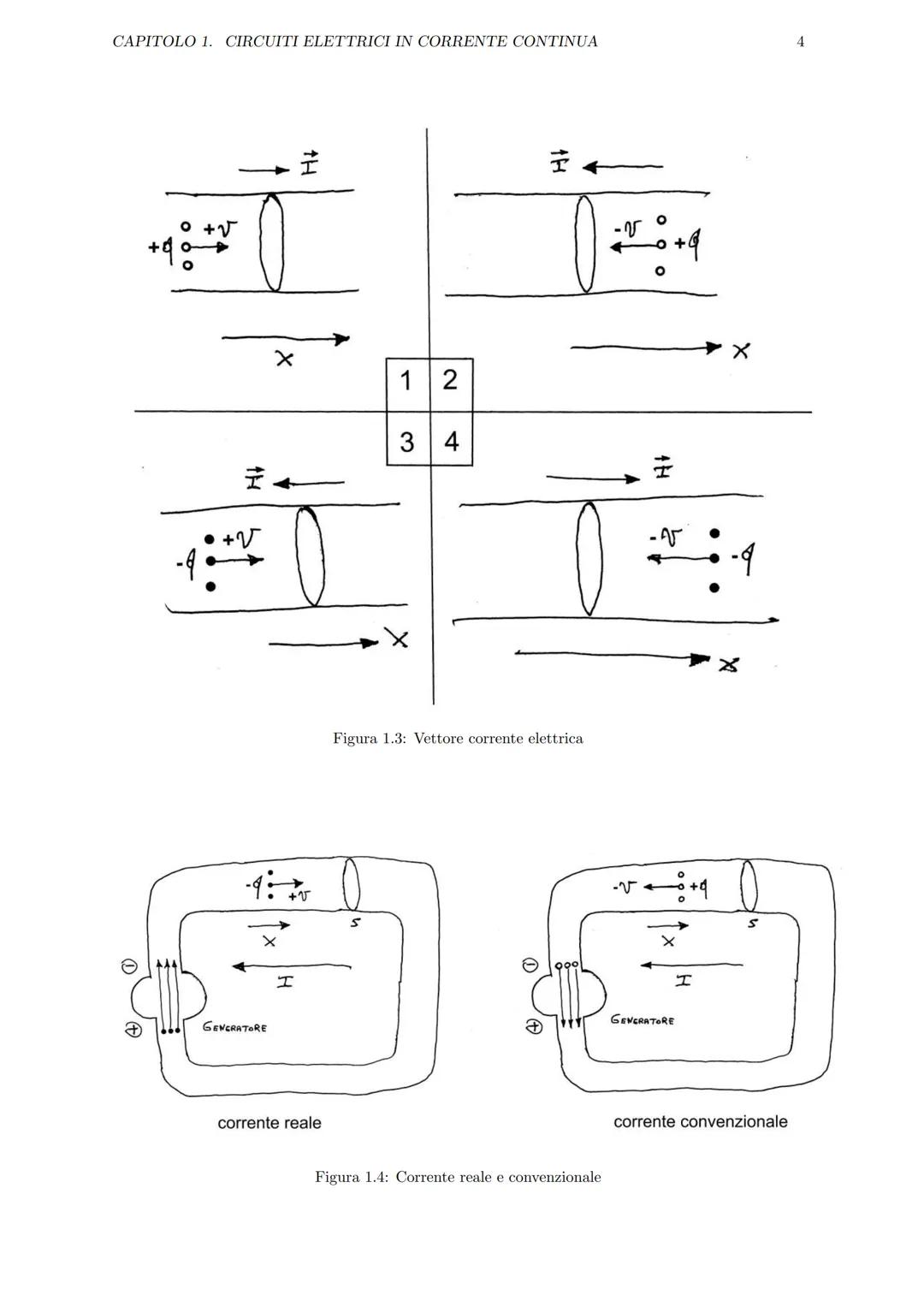

Corrente reale vs corrente convenzionale

Nella realtà, gli elettroni (cariche negative) vengono attratti dal polo positivo del generatore e attraversano il circuito in una direzione. Questa si chiama corrente reale.

Ma per semplificare i calcoli, gli ingegneri usano la corrente convenzionale: immaginano cariche positive che si muovono nella direzione opposta. È come guardare lo stesso film da due angolazioni diverse - il risultato finale è identico!

Tutti i circuiti che studierai usano questa convenzione, quindi ricordati: la corrente convenzionale esce dal polo positivo del generatore e rientra da quello negativo.

📚 Per l'esame: Usa sempre la corrente convenzionale nei tuoi esercizi - è lo standard universale!

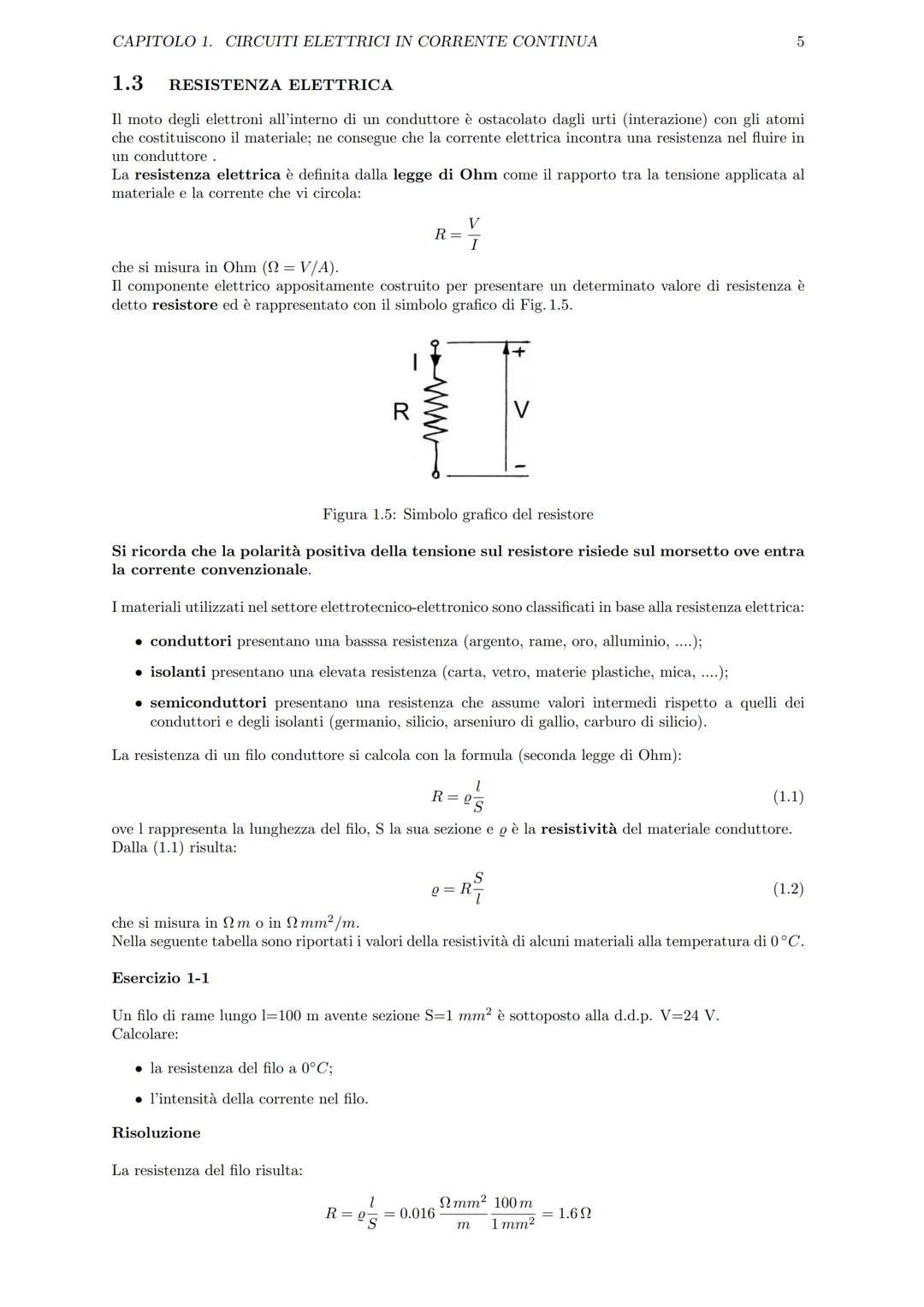

La resistenza elettrica - l'ostacolo alla corrente

Quando gli elettroni si muovono in un conduttore, "sbattono" contro gli atomi del materiale. Questo crea la resistenza elettrica, che ostacola il passaggio della corrente.

La famosa legge di Ohm definisce la resistenza come: R = V/I, dove V è la tensione applicata e I è la corrente che circola. Si misura in Ohm (Ω).

I materiali si dividono in tre categorie: conduttori (bassa resistenza, come il rame), isolanti (alta resistenza, come la plastica) e semiconduttori (resistenza intermedia, come il silicio dei microchip).

Per un filo conduttore, la resistenza dipende da tre fattori nella formula R = ρl/S: la resistività del materiale (ρ), la lunghezza $l$ e la sezione (S).

⚡ Ricorda: Più lungo è il filo, maggiore è la resistenza. Più grosso è il filo, minore è la resistenza!

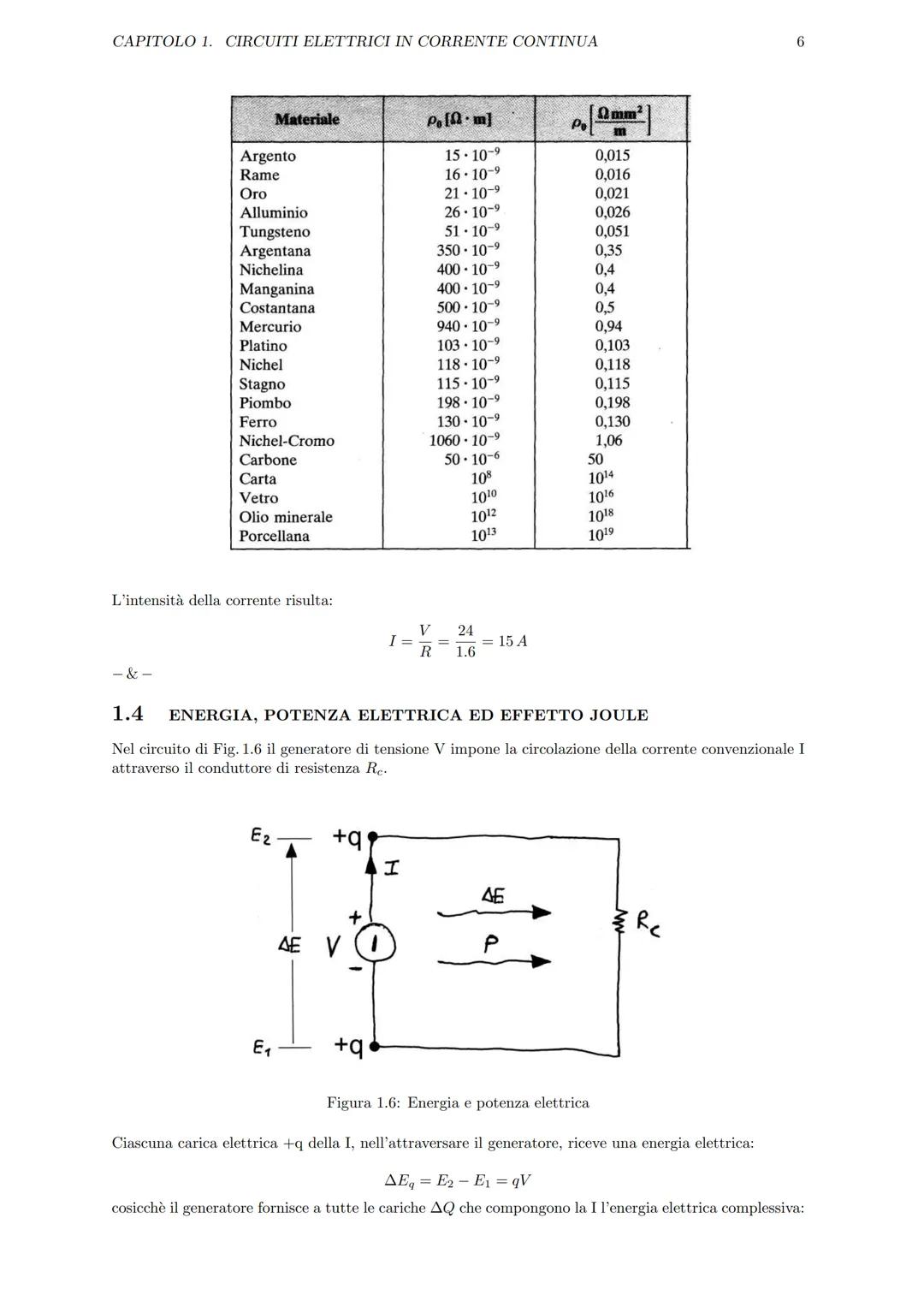

Tabella delle resistività e primo esempio

I materiali hanno resistività molto diverse: l'argento è il miglior conduttore $0,015 Ωmm²/m$, seguito da rame (0,016) e oro (0,021). Gli isolanti come il vetro hanno resistività enormi $10¹⁶ Ωmm²/m$!

Esempio pratico: Un filo di rame lungo 100 m con sezione 1 mm², sottoposto a 24 V.

• Resistenza: R = 0,016 × 100/1 = 1,6 Ω
• Corrente: I = V/R = 24/1,6 = 15 A

Questa tabella ti sarà utilissima negli esercizi per scegliere il materiale giusto per ogni applicazione.

💰 Curiosità economica: L'oro ha buona conducibilità e non si ossida, per questo si usa nei connettori elettronici di qualità!

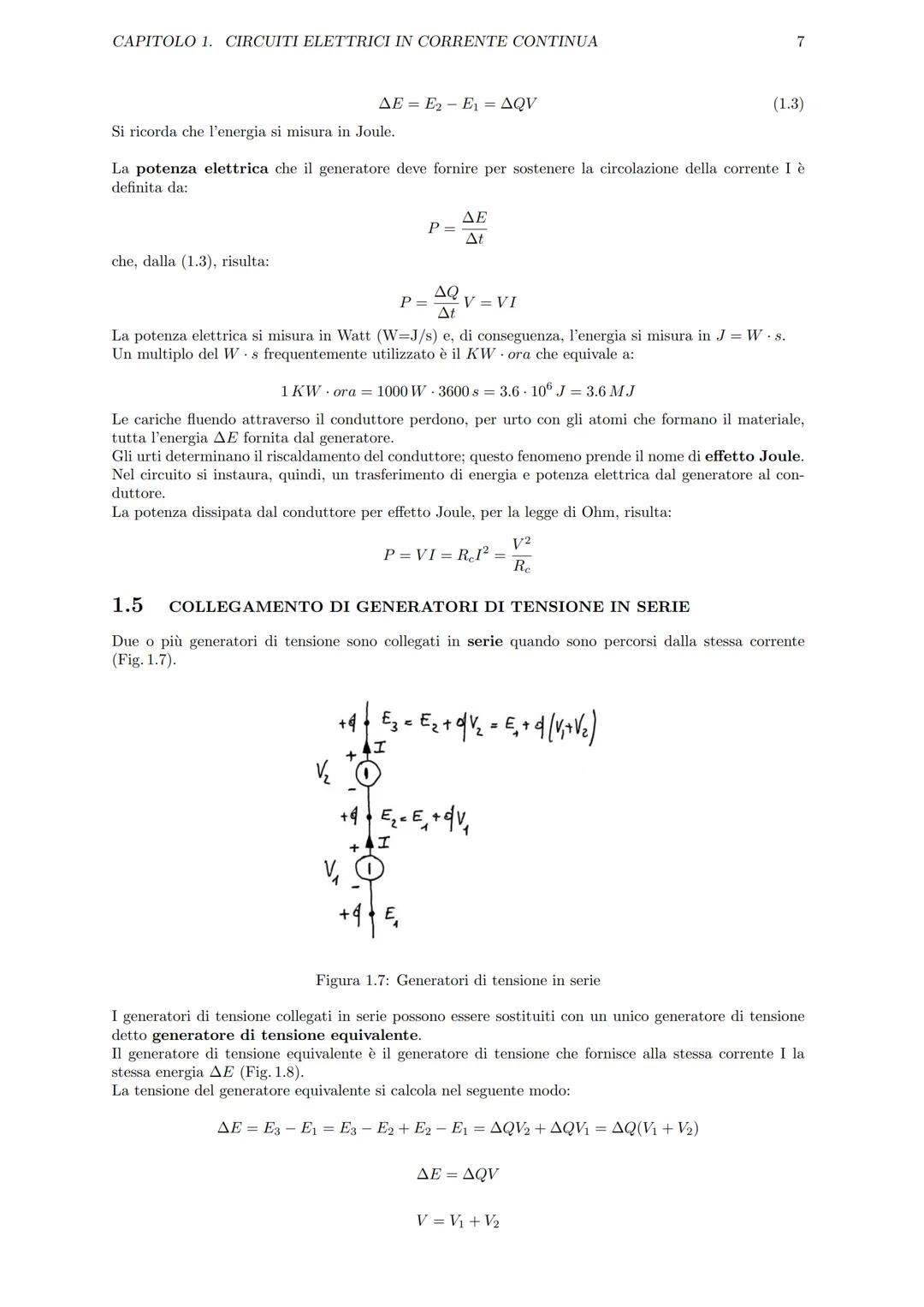

Energia e potenza elettrica - l'effetto Joule

Quando la corrente attraversa un resistore, succede qualcosa di interessante: l'energia elettrica si trasforma in calore. Questo è l'effetto Joule - lo stesso principio che fa funzionare il tostapane!

La potenza elettrica è l'energia trasferita per unità di tempo: P = VI. Si misura in Watt (W). Nei resistori, questa potenza si può calcolare anche come P = RI² o P = V²/R.

Il generatore fornisce energia alle cariche elettriche, che poi la "perdono" negli urti con gli atomi del conduttore, riscaldandolo. È un trasferimento continuo di energia dal generatore al circuito.

Un trucco utile: 1 kWh (chilowattora) = 3,6 milioni di Joule. È l'unità che vedi sulla bolletta elettrica!

🏠 Applicazione pratica: L'effetto Joule è utile nei riscaldatori, ma è uno spreco nei cavi elettrici - per questo si usano fili grossi per ridurre la resistenza!

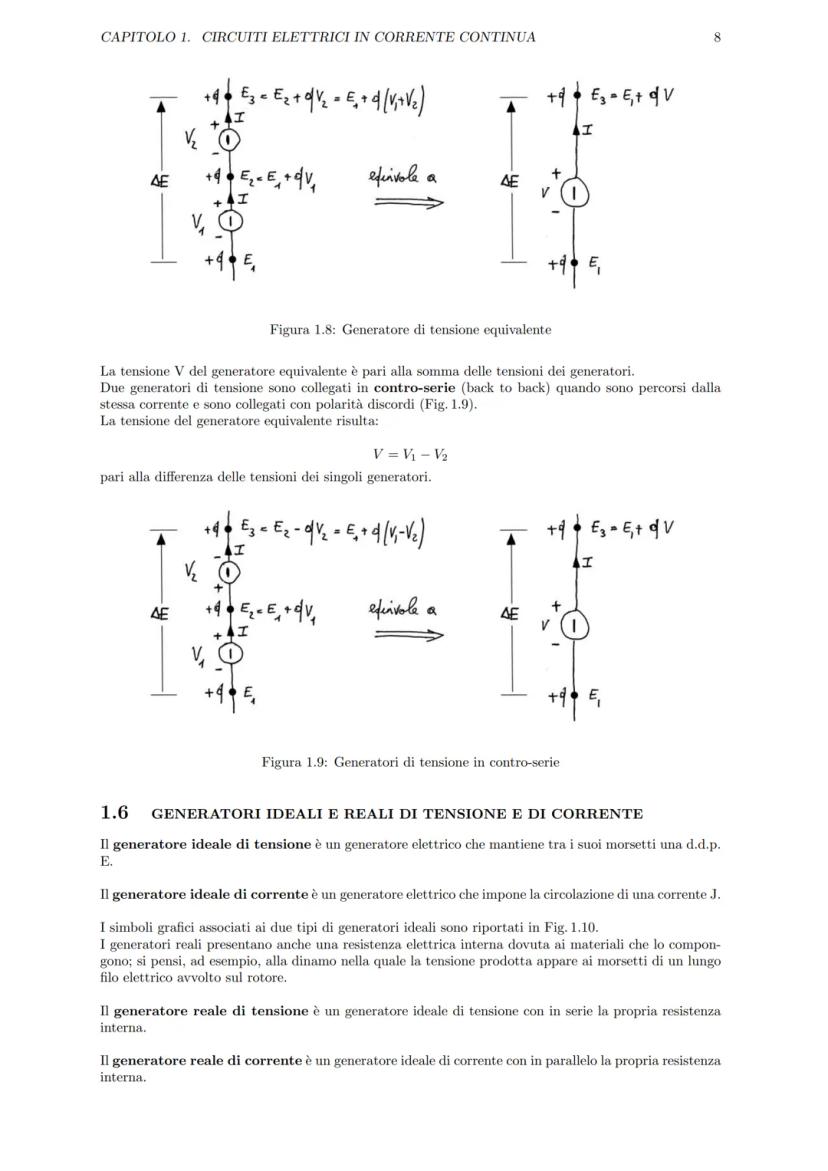

Collegamento di generatori in serie

Quando colleghi più generatori di tensione in serie (come batterie in fila), vengono attraversati dalla stessa corrente e le loro tensioni si sommano.

La regola è semplice: V_totale = V₁ + V₂ + V₃ + ... quando sono collegati con polarità concordi (+ con -, + con -).

Se invece li colleghi in contro-serie (polarità opposte), le tensioni si sottraggono: V_totale = V₁ - V₂. È come quando metti una batteria al contrario nel telecomando!

Il generatore equivalente è un singolo generatore che produce lo stesso effetto di tutto il gruppo. Questo concetto ti semplifica enormemente l'analisi dei circuiti complessi.

🔋 Esempio quotidiano: Le pile AA nella torcia sono in serie - se una è scarica, si spegne tutto!

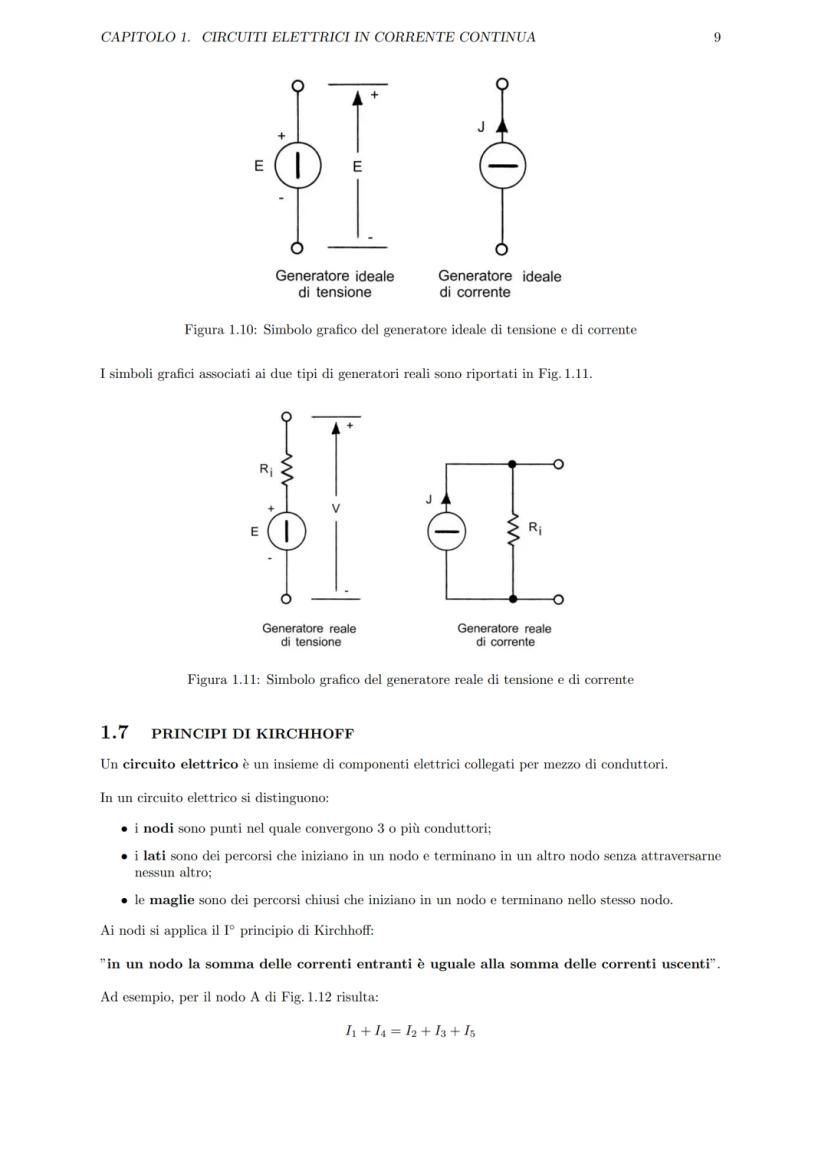

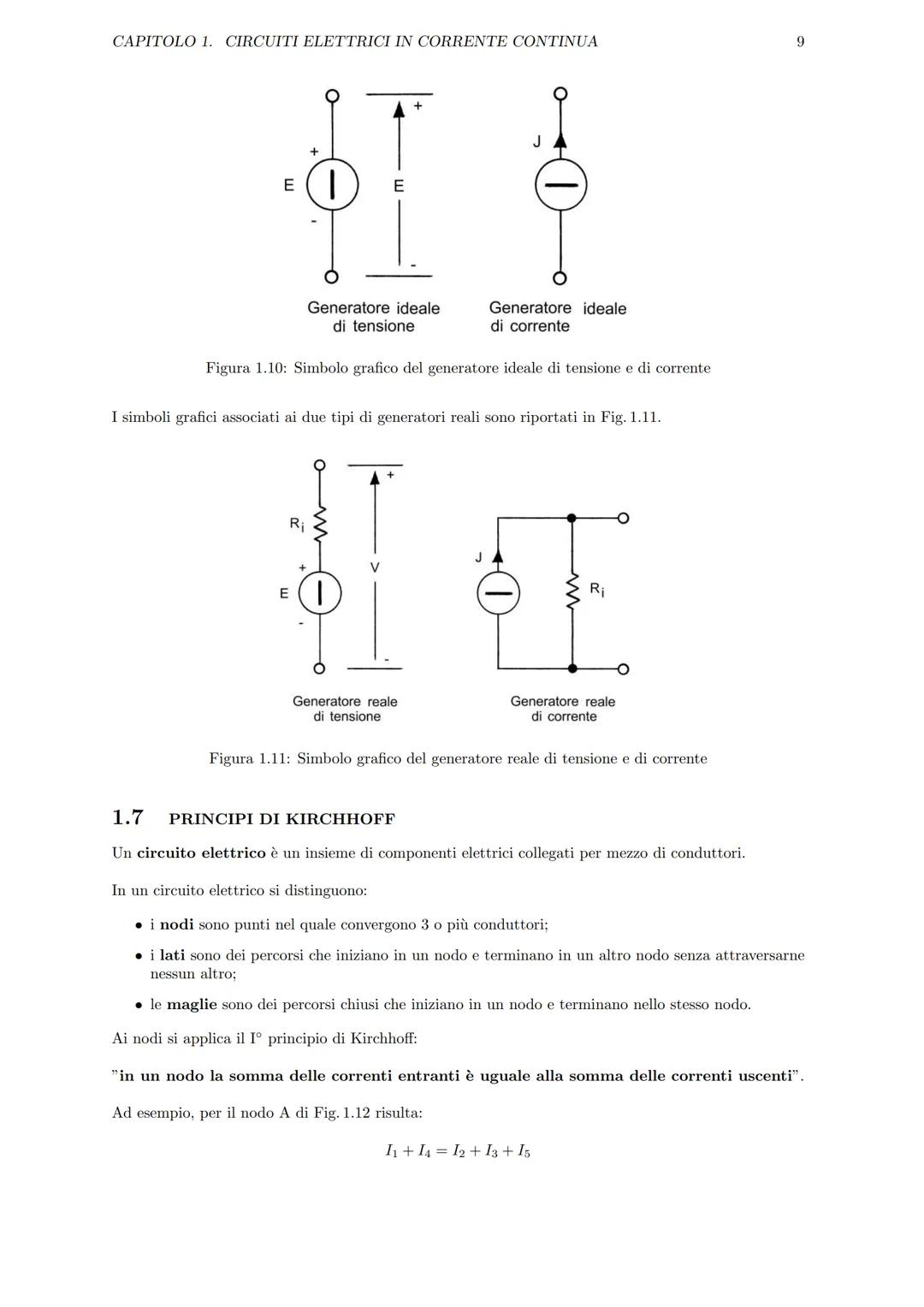

Generatori ideali e reali

Nella teoria usi generatori ideali: il generatore di tensione mantiene sempre la stessa differenza di potenziale, quello di corrente impone sempre la stessa corrente.

Nella realtà, tutti i generatori hanno una resistenza interna dovuta ai materiali di cui sono fatti. Il generatore reale di tensione è un generatore ideale con una resistenza in serie, quello di corrente ha una resistenza in parallelo.

Questa resistenza interna è importante negli esercizi avanzati perché fa "cadere" un po' di tensione all'interno del generatore stesso.

I simboli grafici sono fondamentali: cerchio con E per la tensione ideale, cerchio con J per la corrente ideale. Aggiungi la resistenza interna per i generatori reali.

⚠️ Attenzione: Un generatore di tensione ideale in cortocircuito darebbe corrente infinita - per fortuna la resistenza interna lo impedisce!

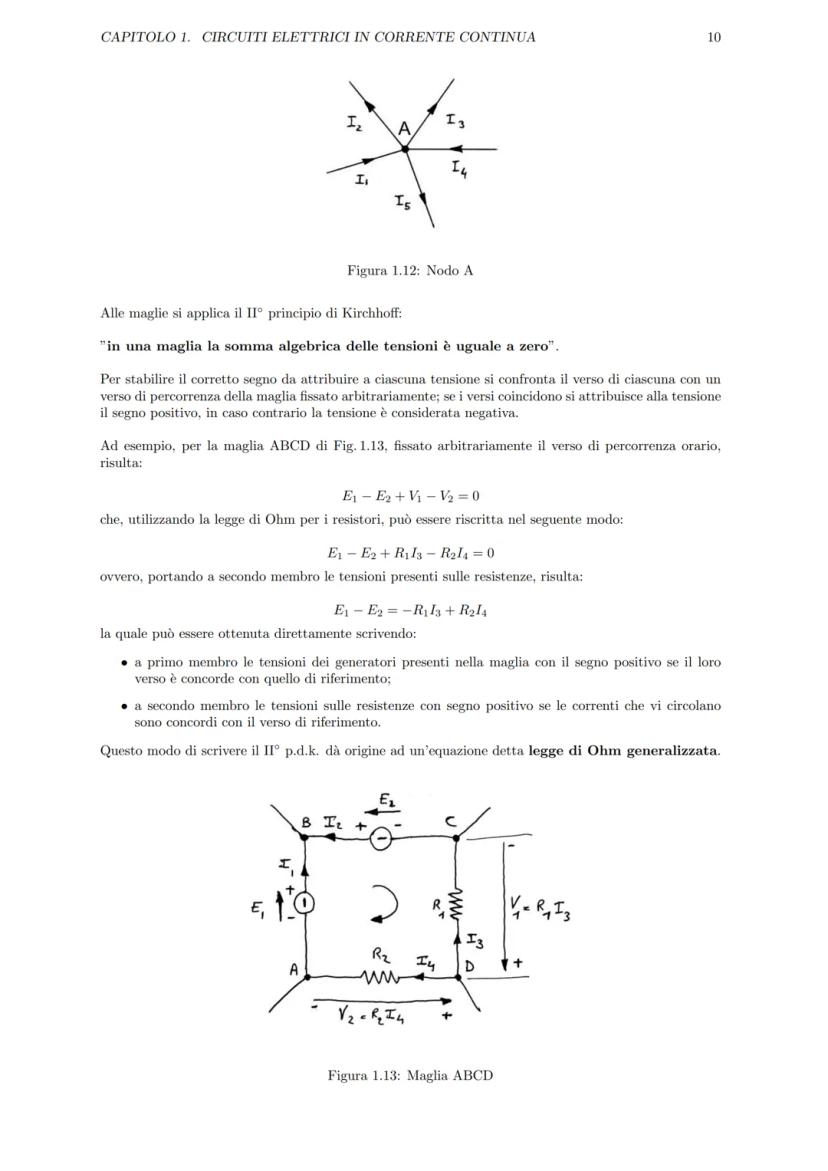

I principi di Kirchhoff - le leggi fondamentali

I principi di Kirchhoff sono le due leggi fondamentali per risolvere qualsiasi circuito elettrico. Prima di applicarli, devi identificare nodi (dove si incontrano 3+ conduttori), lati e maglie (percorsi chiusi).

Primo principio (ai nodi): "La corrente che entra è uguale a quella che esce". È il principio di conservazione della carica - non può accumularsi da nessuna parte!

Secondo principio (alle maglie): "La somma algebrica delle tensioni in una maglia è zero". Fissi un verso di percorrenza e dai segno positivo alle tensioni concordi.

La forma più utile è la legge di Ohm generalizzata: scrivi i generatori a sinistra dell'uguale e le cadute di tensione sui resistori a destra, rispettando i segni.

🎯 Strategia d'esame: Prima identifica nodi e maglie, poi applica sistematicamente i due principi - funziona sempre!

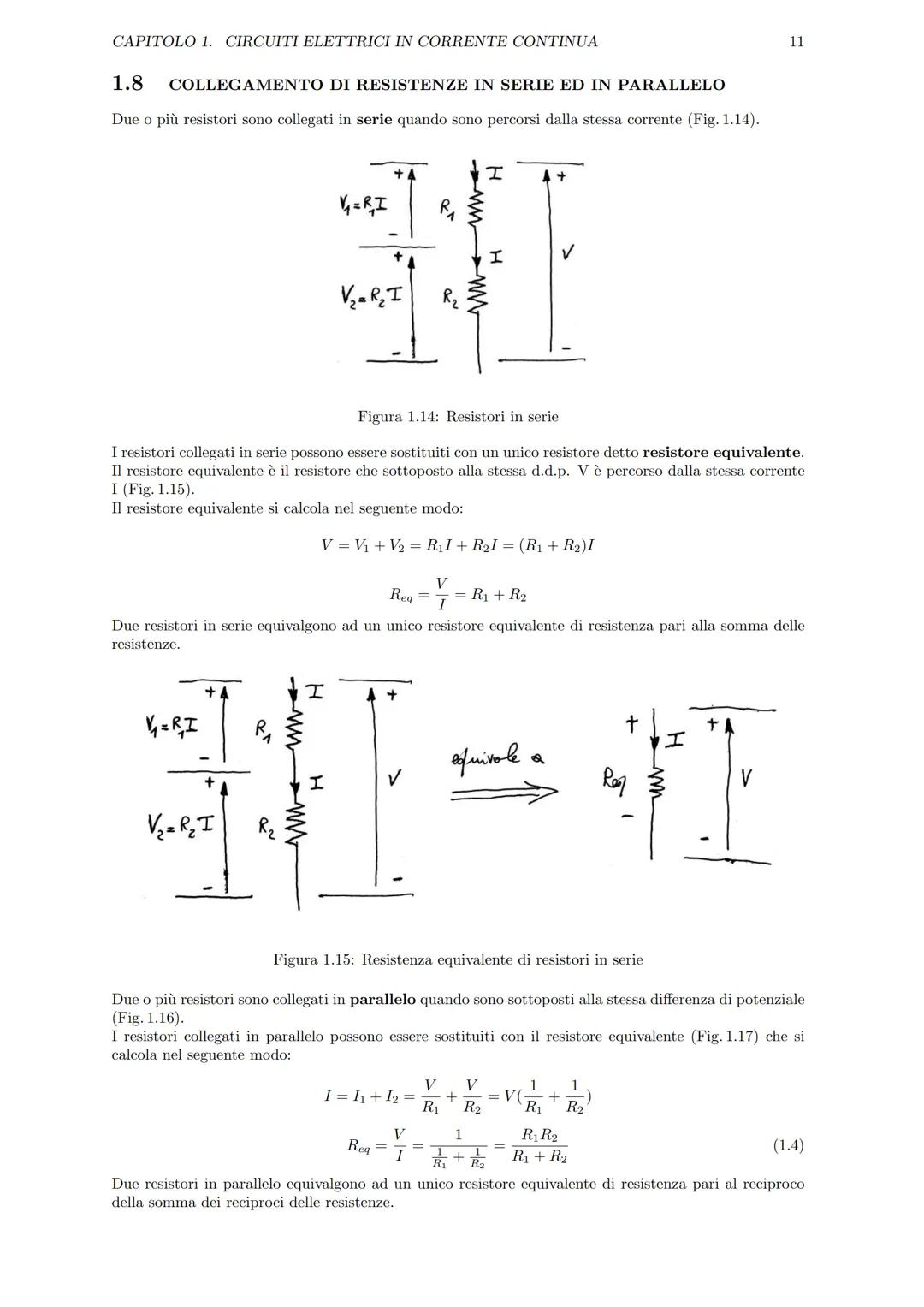

Resistenze in serie e in parallelo

Le resistenze in serie sono attraversate dalla stessa corrente e si comportano come ostacoli uno dopo l'altro. La resistenza equivalente è semplicemente: R_eq = R₁ + R₂ + R₃ + ...

Le resistenze in parallelo sono sottoposte alla stessa tensione e offrono percorsi alternativi alla corrente. La formula è: R_eq = 1/$1/R₁ + 1/R₂ + 1/R₃ + ...$

Per due resistori in parallelo c'è una formula veloce: R_eq = (R₁ × R₂)/$R₁ + R₂$. È il "prodotto fratto somma"!

Trucco importante: in serie le resistenze si sommano (aumentano), in parallelo la resistenza equivalente è sempre minore della più piccola.

🧠 Memorizza: Serie = somma semplice, Parallelo = somma dei reciproci (più complicato ma dà resistenza minore)!
