Le Leggi di Kirchhoff e i Circuiti RC

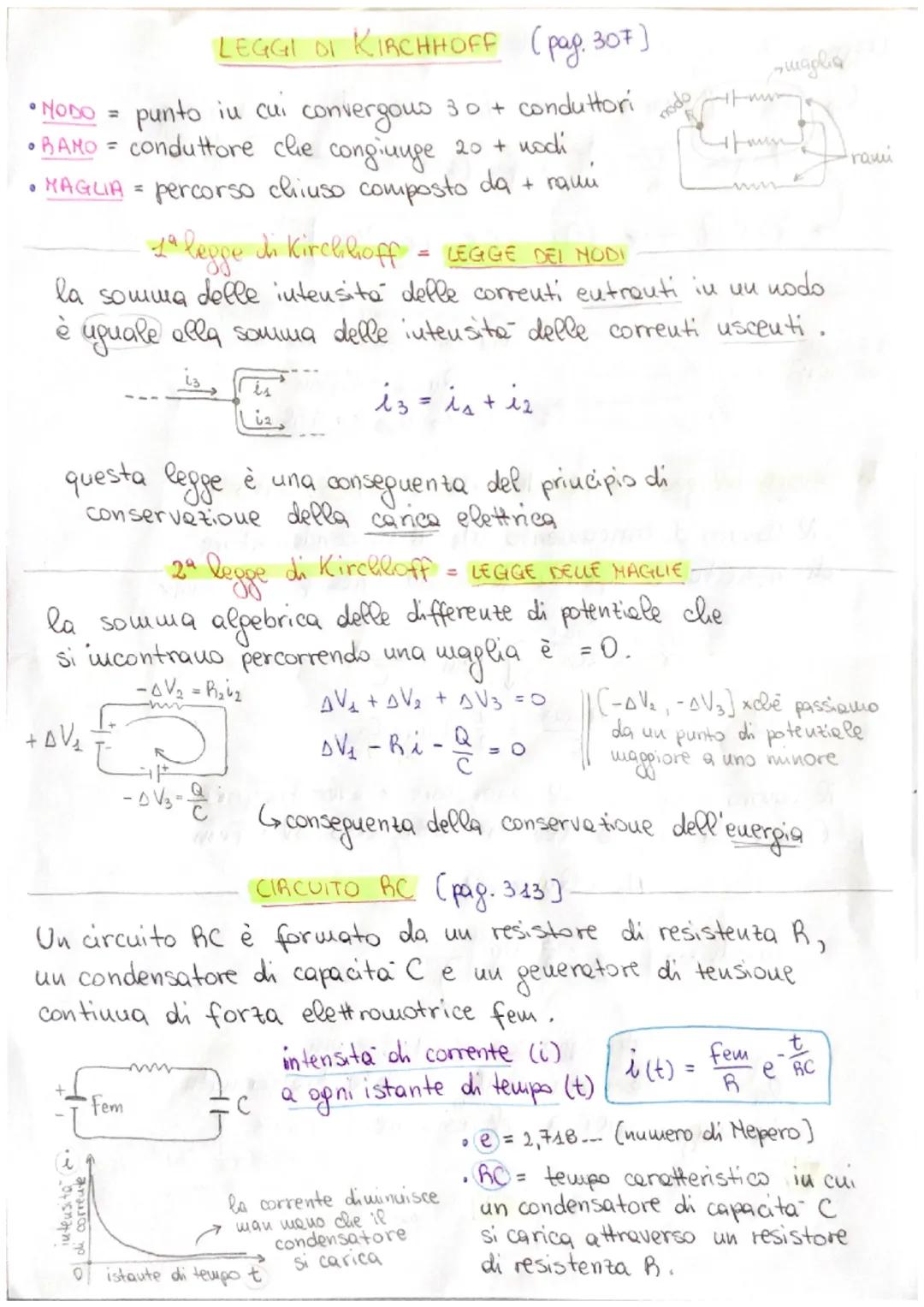

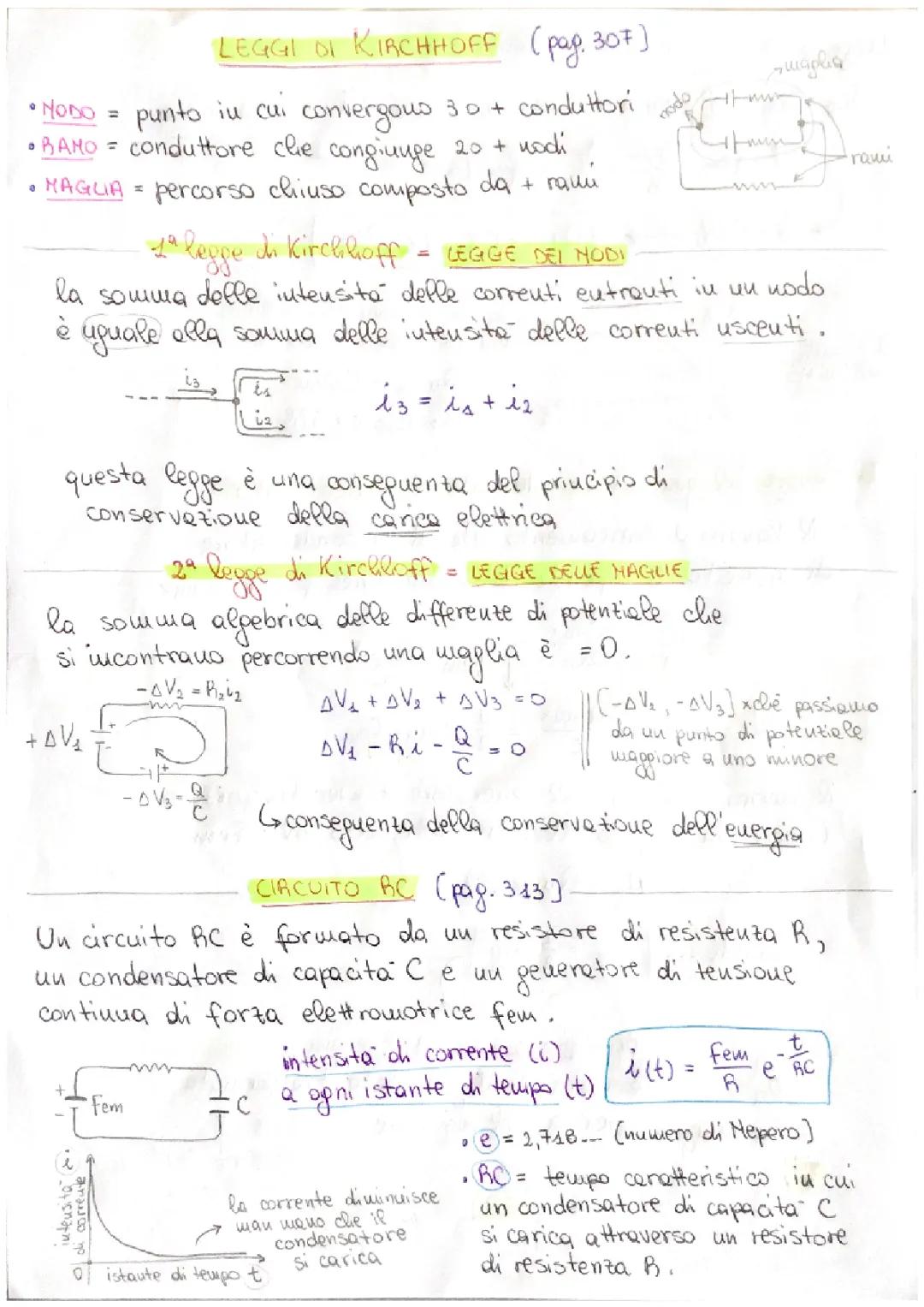

Prima di tutto, devi conoscere tre elementi base: il nodo (dove si incontrano 3 o più fili), il ramo (un singolo conduttore tra due nodi) e la maglia (un percorso chiuso nel circuito).
La prima legge di Kirchhoff (legge dei nodi) dice che tutta la corrente che entra in un nodo deve anche uscirne. È come un incrocio stradale: se arrivano 3 auto da una parte e 2 dall'altra, devono uscirne 5 in totale! Matematicamente: i₃ = i₁ + i₂.
La seconda legge di Kirchhoff (legge delle maglie) stabilisce che se fai il giro completo di una maglia, la somma di tutte le differenze di potenziale deve essere zero. È il principio di conservazione dell'energia applicato ai circuiti.
Nel circuito RC hai un resistore, un condensatore e un generatore insieme. La corrente diminuisce nel tempo secondo la formula i(t) = e^, dove RC è il tempo caratteristico di carica.
💡 Ricorda: Le leggi di Kirchhoff derivano dai principi di conservazione della carica e dell'energia - concetti che già conosci!
2
of 2
Carica del Condensatore e Bilancio Energetico

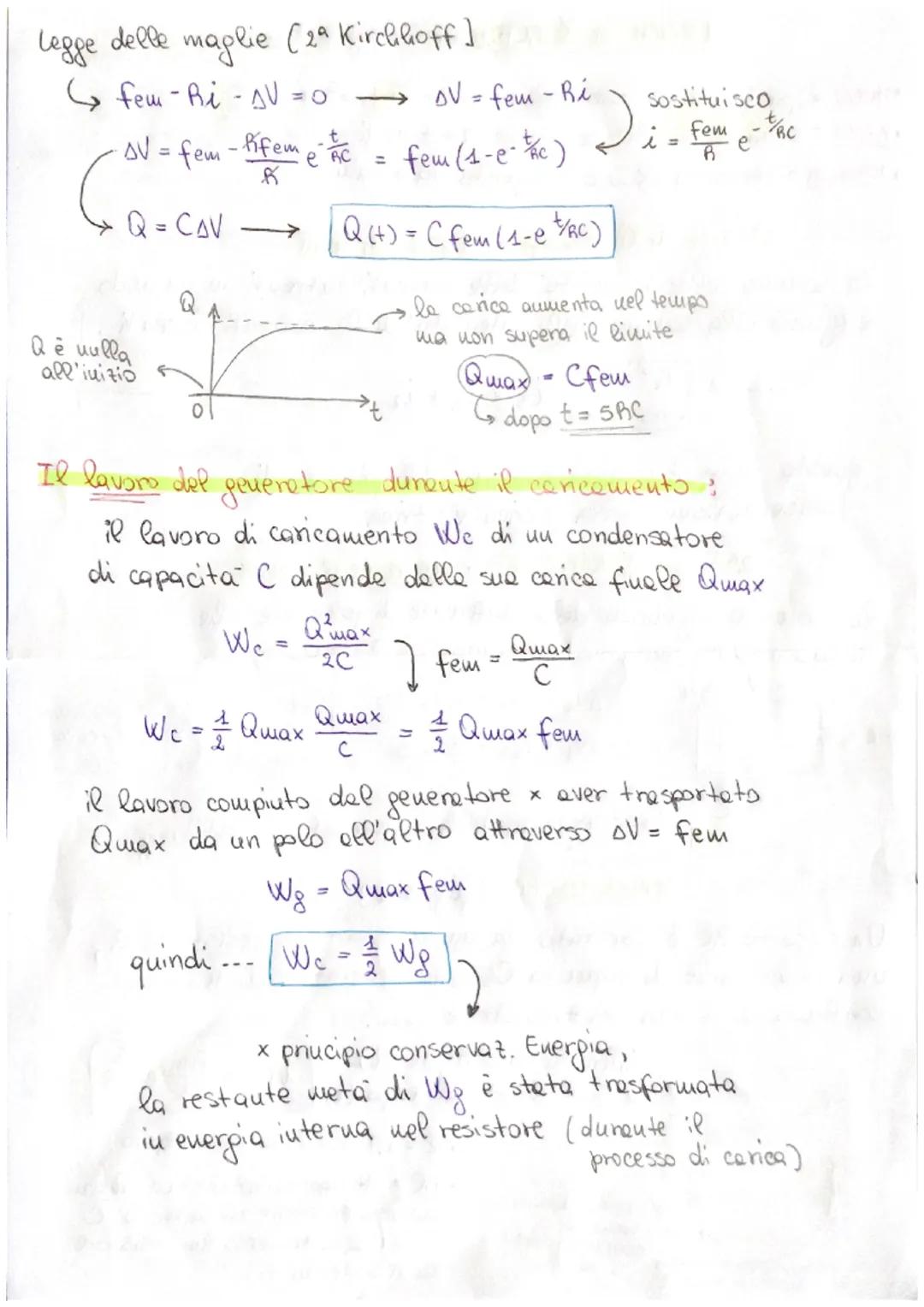

Durante la carica del condensatore nel circuito RC, succede qualcosa di interessante: la carica aumenta gradualmente secondo Q(t) = Cfem. Dopo circa 5RC il condensatore è praticamente carico al massimo.
Il punto chiave è il bilancio energetico. Il lavoro del generatore è Wg = Qmax · fem, ma solo la metà finisce immagazzinata nel condensatore come energia elettrostatica .
Dove va a finire l'altra metà dell'energia? Si trasforma in calore nel resistore durante il processo di carica! Questo è un esempio perfetto di come l'energia si conserva ma può cambiare forma.
La formula finale è semplice: Wc = ½Wg. Significa che quando carichi un condensatore attraverso un resistore, "sprechi" sempre metà dell'energia fornita dal generatore.
⚡ Consiglio: Negli esercizi, ricorda che dopo t = 5RC il condensatore è considerato completamente carico!
