Leggi di Ohm e resistività

Le leggi di Ohm sono fondamentali per comprendere il comportamento dei circuiti elettrici:

1. Prima legge di Ohm: stabilisce che la differenza di potenziale V ai capi di un conduttore metallico a temperatura costante è direttamente proporzionale all'intensità di corrente i che lo attraversa: ΔV = Ri

2. Seconda legge di Ohm: afferma che la resistenza R di un filo conduttore a temperatura costante è direttamente proporzionale alla sua lunghezza L e inversamente proporzionale all'area A della sua sezione trasversale: R = ρL/A, dove ρ è la resistività del materiale.

Definizione: La resistività è una caratteristica intrinseca del materiale conduttore che dipende dalla sua composizione e dalla temperatura.

La resistività varia con la temperatura secondo la relazione: ρ = ρ₀$1 + α(t - t₀)$, dove α è un coefficiente che dipende dal materiale, t è la temperatura attuale e t₀ è una temperatura di riferimento (solitamente 20°C).

Vocabulary: L'unità di misura della resistività è l'ohm·metro (Ω·m).

Le leggi di Ohm possono essere espresse anche in termini di variabili microscopiche, considerando il numero di elettroni di conduzione per unità di volume, la carica e la massa dell'elettrone, il libero cammino medio e la velocità quadratica media degli elettroni.

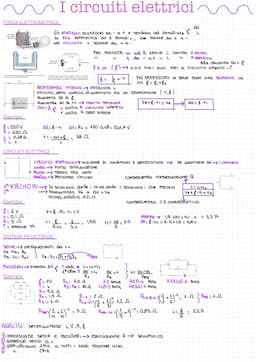

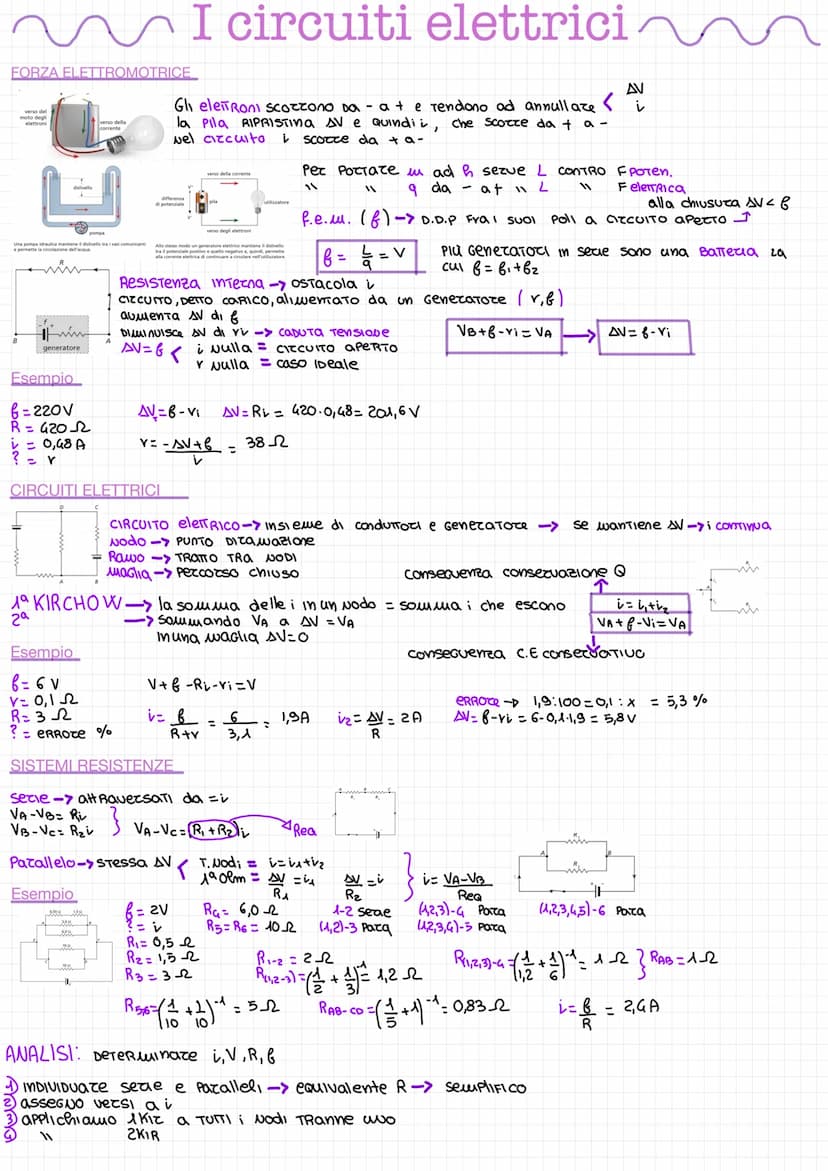

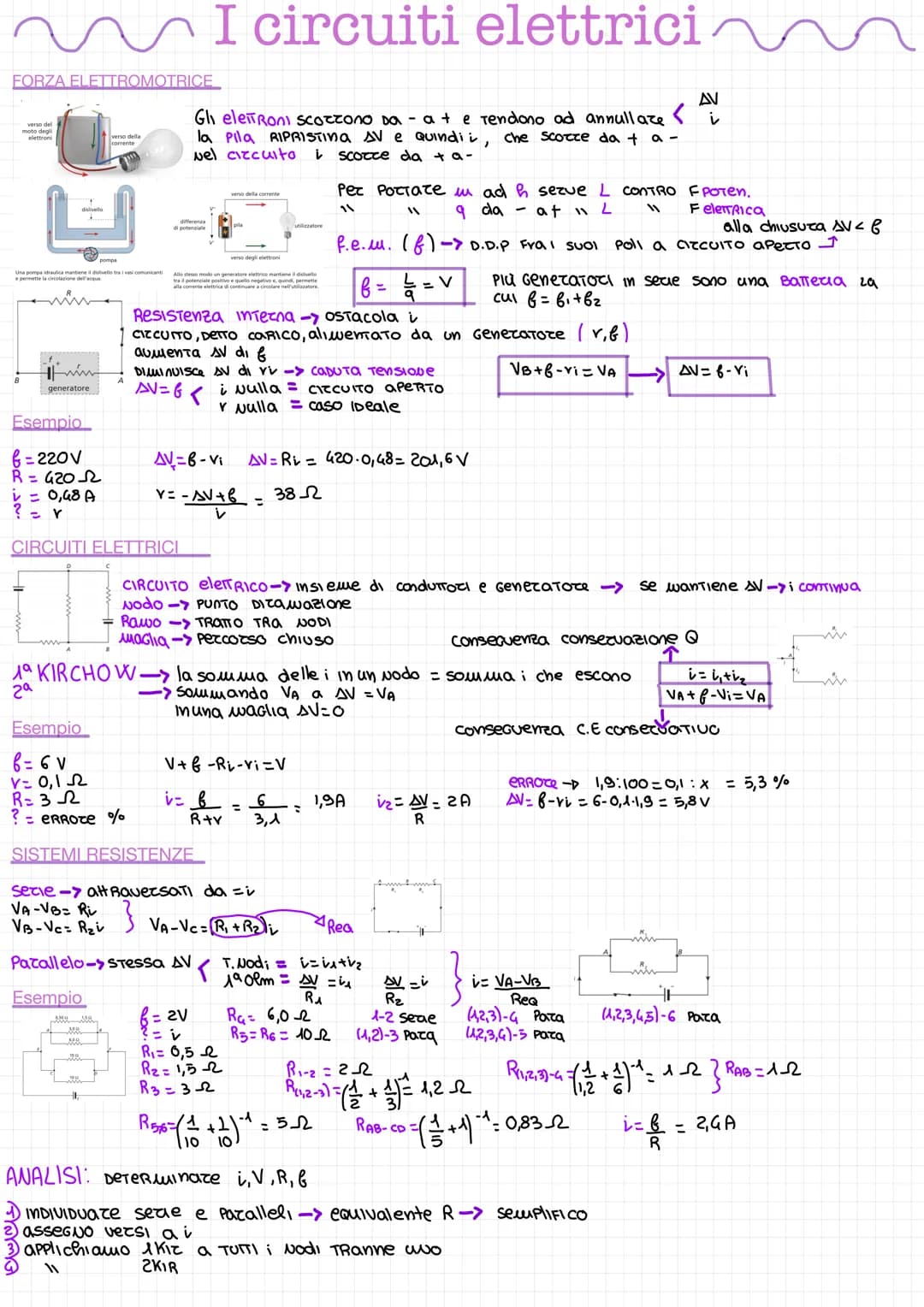

Circuiti elettrici e forza elettromotrice

I circuiti elettrici sono sistemi in cui la corrente elettrica può fluire in modo controllato. Un circuito base include una batteria (generatore), un resistore e un interruttore.

Example: In un circuito con una batteria da 6V e una resistenza di 32Ω, si può calcolare la corrente usando la prima legge di Ohm: i = V/R = 6V/32Ω = 0,1875A

La forza elettromotrice (f.e.m.) è la capacità di un generatore di mantenere una differenza di potenziale tra i suoi poli, permettendo così la circolazione della corrente nel circuito.

Analogia: La f.e.m. in un circuito elettrico è paragonabile a una pompa idraulica che mantiene un dislivello tra vasi comunicanti, permettendo la circolazione dell'acqua.

Nei circuiti, gli elettroni si muovono dal polo negativo al polo positivo del generatore, mentre il verso convenzionale della corrente è opposto.

Highlight: La comprensione dei circuiti elettrici e delle leggi che li governano è fondamentale per l'analisi e la progettazione di sistemi elettrici ed elettronici.

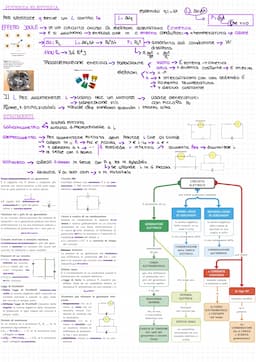

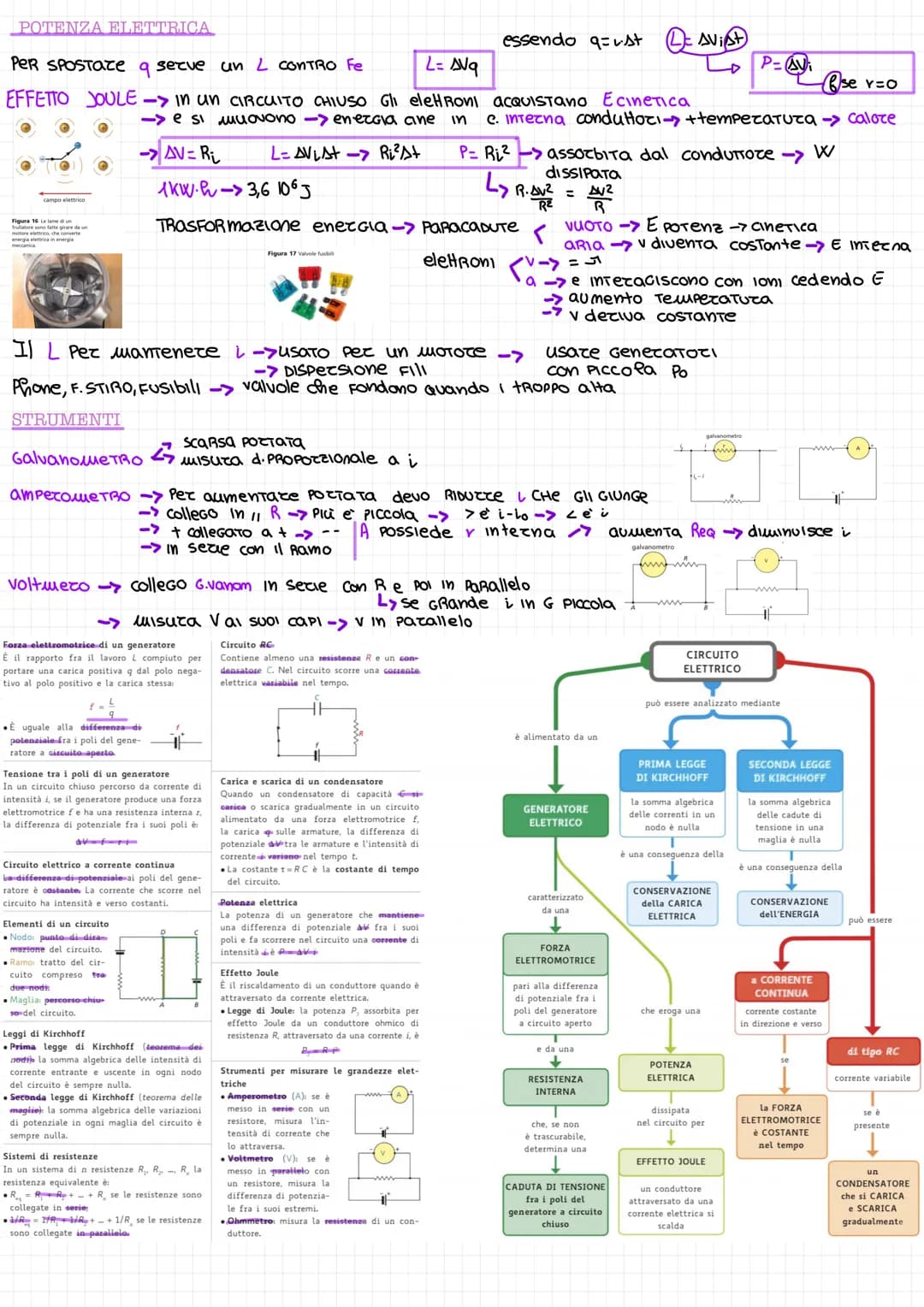

Pagina 3: Potenza Elettrica ed Effetto Joule

La potenza elettrica e l'effetto Joule sono fondamentali per comprendere la trasformazione dell'energia nei circuiti. La resistenza elettrica riscaldante è un'applicazione pratica di questo fenomeno.

Definition: L'effetto Joule descrive la trasformazione dell'energia elettrica in energia termica nei conduttori.

Highlight: La potenza elettrica è data dal prodotto della tensione per la corrente $P = VI$.

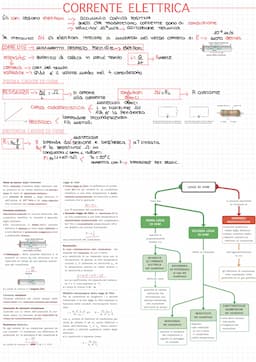

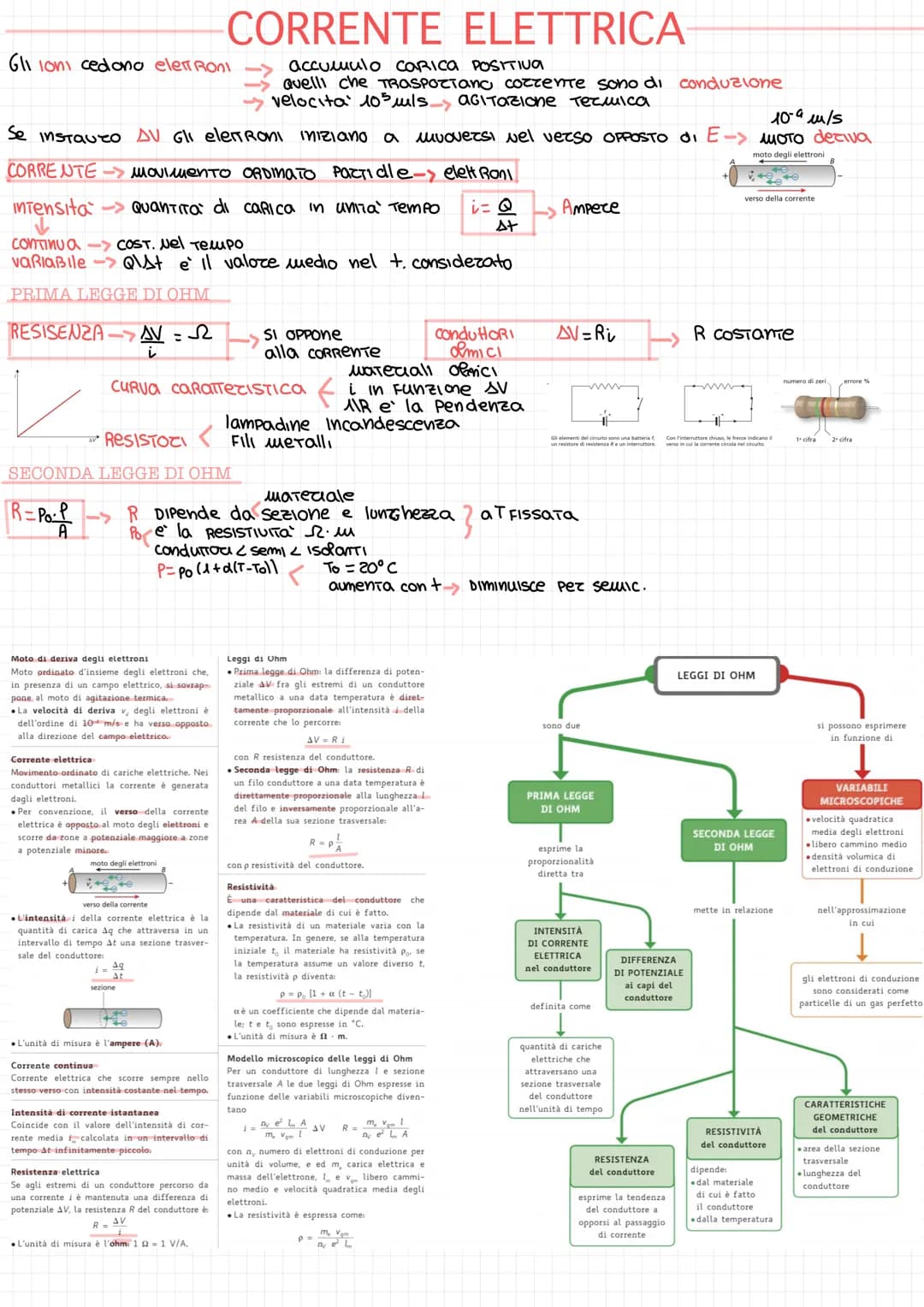

Moto di deriva degli elettroni e corrente elettrica

Il moto di deriva degli elettroni è un movimento ordinato che si sovrappone all'agitazione termica in presenza di un campo elettrico. Questo fenomeno è alla base della corrente elettrica nei conduttori metallici.

Definizione: La velocità di deriva degli elettroni è dell'ordine di 10 m/s e ha verso opposto alla direzione del campo elettrico.

La corrente elettrica è definita come il movimento ordinato di cariche elettriche. Nei metalli, sono gli elettroni a trasportare la corrente, ma per convenzione il verso della corrente è opposto al moto degli elettroni.

Highlight: L'intensità di corrente i è definita come la quantità di carica Δq che attraversa una sezione del conduttore in un intervallo di tempo Δt: i = Δq/Δt

L'unità di misura dell'intensità di corrente è l'ampere (A). Si distingue tra corrente continua, con intensità costante nel tempo, e corrente variabile.

La resistenza elettrica è una proprietà dei conduttori che si oppone al passaggio della corrente. È definita come il rapporto tra la differenza di potenziale ai capi del conduttore e l'intensità di corrente che lo attraversa: R = ΔV/i

Vocabulary: L'unità di misura della resistenza elettrica è l'ohm (Ω), equivalente a 1 V/A.
