Circuiti Elettrici: Guida Introduttiva

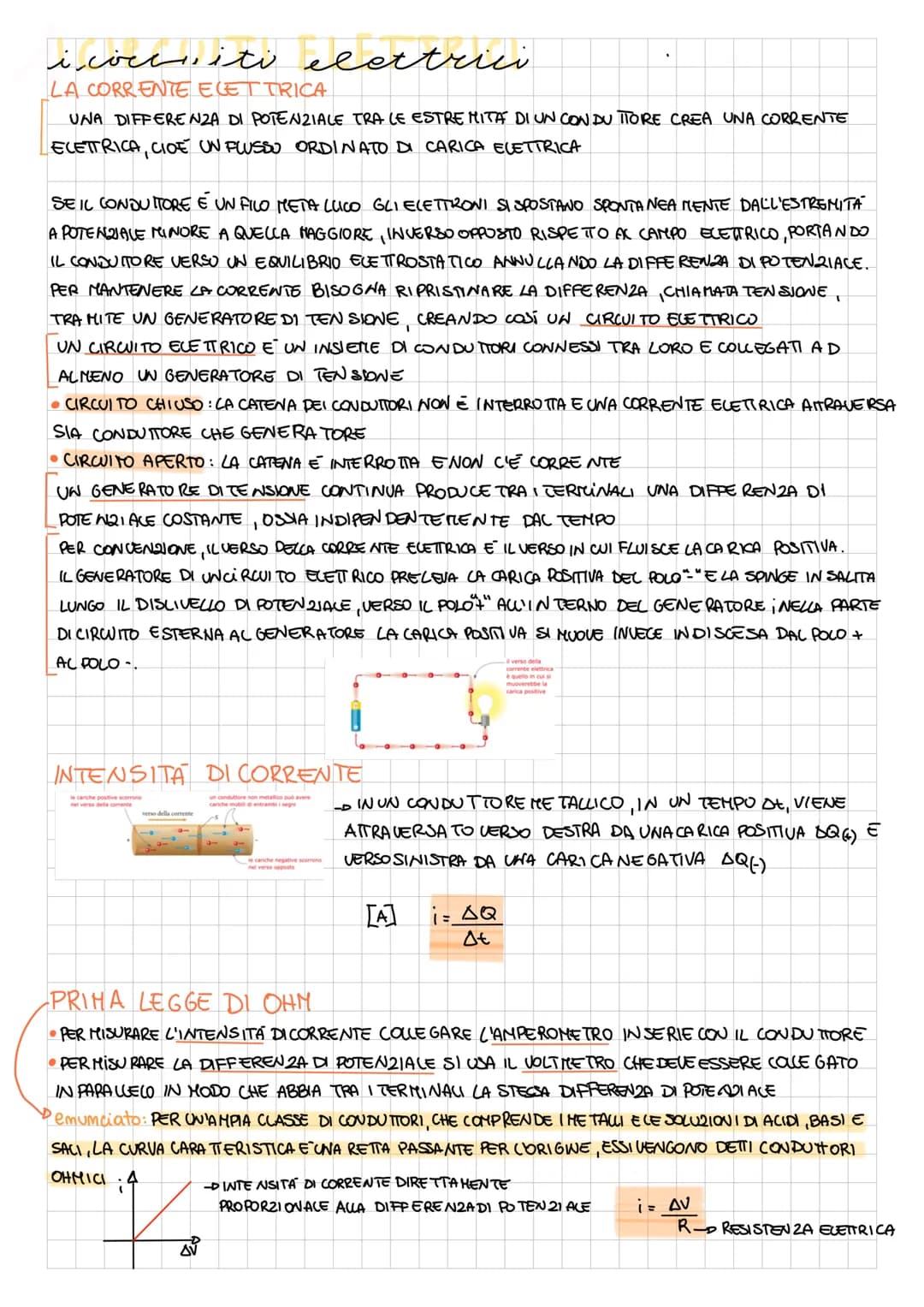

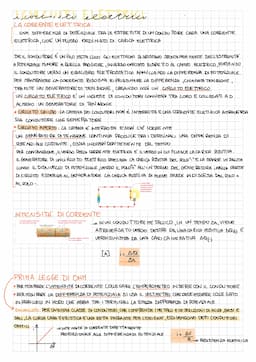

La Corrente Elettrica e i Circuiti

Immagina gli elettroni come un fiume che scorre solo quando c'è un dislivello! La corrente elettrica nasce quando esiste una differenza di potenziale tra due punti di un conduttore metallico.

Nel filo metallico, gli elettroni si spostano spontaneamente dal potenziale minore a quello maggiore, ma questo movimento si fermerebbe subito senza un generatore di tensione. Il generatore mantiene costante questa differenza, chiamata tensione, creando così un circuito elettrico.

Un circuito può essere chiuso (la corrente scorre liberamente) o aperto (il flusso è interrotto). Per convenzione, il verso della corrente è quello in cui fluirebbe una carica positiva, anche se in realtà sono gli elettroni negativi a muoversi!

💡 Ricorda: La corrente va sempre dal polo positivo (+) a quello negativo (-) nel circuito esterno, mentre internamente al generatore è il contrario.

L'intensità di corrente si calcola con la formula i = ΔQ/Δt e si misura in Ampere. La Prima Legge di Ohm stabilisce che l'intensità è direttamente proporzionale alla differenza di potenziale: i = ΔV/R, dove R è la resistenza elettrica.

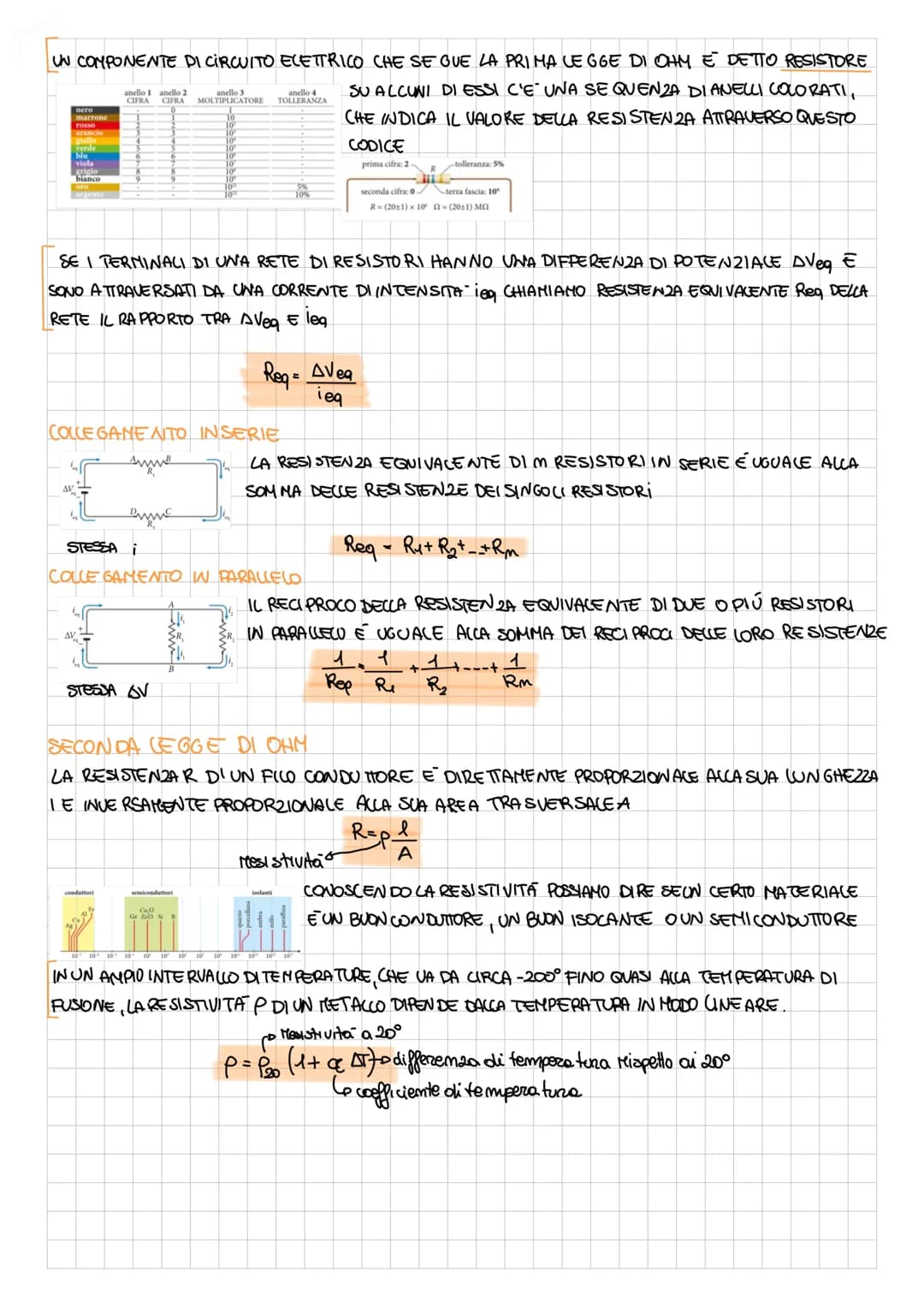

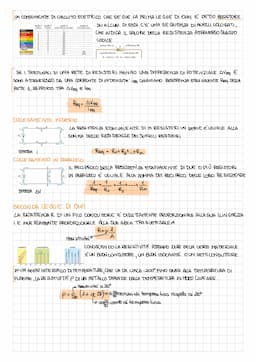

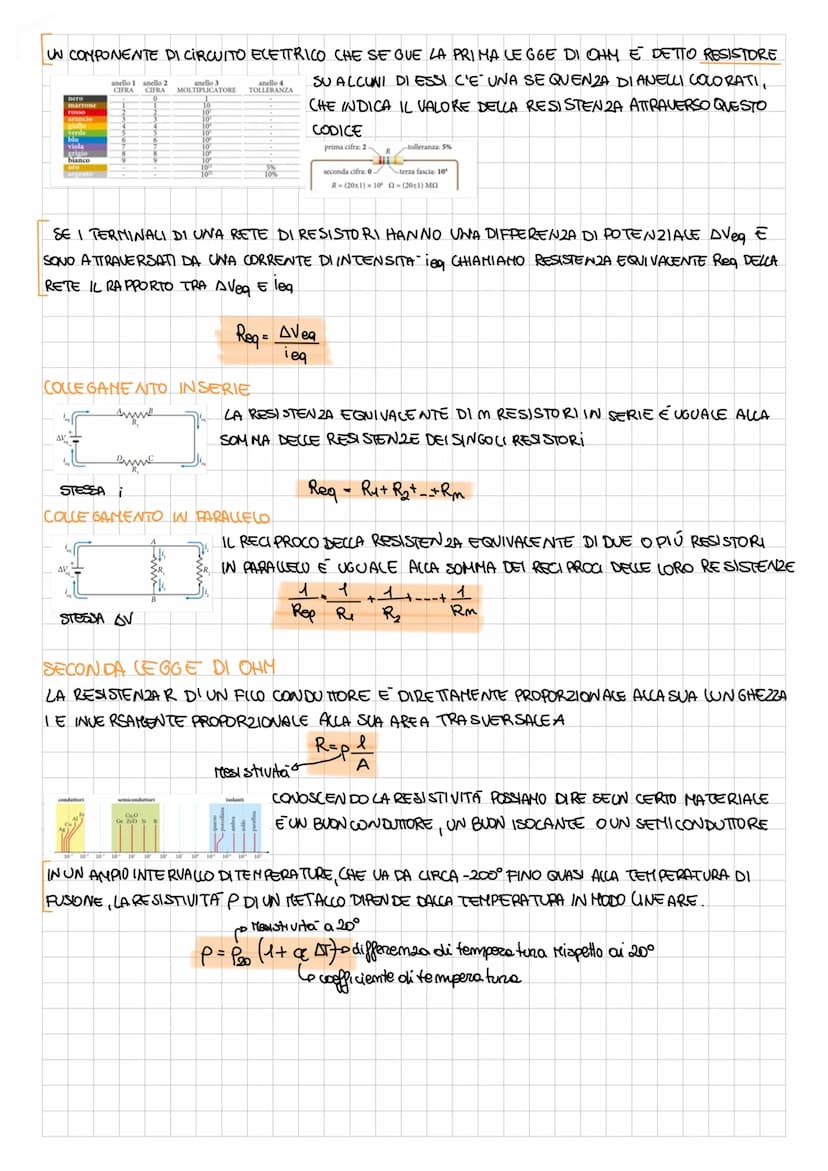

Resistori e Collegamento in Serie e Parallelo

I resistori sono componenti che seguono la Prima Legge di Ohm e puoi riconoscere il loro valore attraverso gli anelli colorati. Ogni colore corrisponde a una cifra o a un moltiplicatore: nero=0, marrone=1, rosso=2, e così via.

Quando colleghi più resistori, la resistenza equivalente cambia a seconda del tipo di collegamento. Nel collegamento in serie (stessa corrente), la resistenza totale è la somma: Req = R₁ + R₂ + ... + Rn.

Nel collegamento in parallelo (stessa tensione), si usa la formula dei reciproci: 1/Req = 1/R₁ + 1/R₂ + ... + 1/Rn. Questo significa che aggiungendo resistori in parallelo, la resistenza totale diminuisce!

💡 Trucco: In parallelo la resistenza totale è sempre minore della più piccola; in serie è sempre la somma di tutte.

La Seconda Legge di Ohm spiega come la resistenza dipende dal materiale: R = ρ(l/A), dove ρ è la resistività, l è la lunghezza e A l'area trasversale. La resistività varia anche con la temperatura secondo la legge ρ = ρ₂₀$1 + αΔT$.

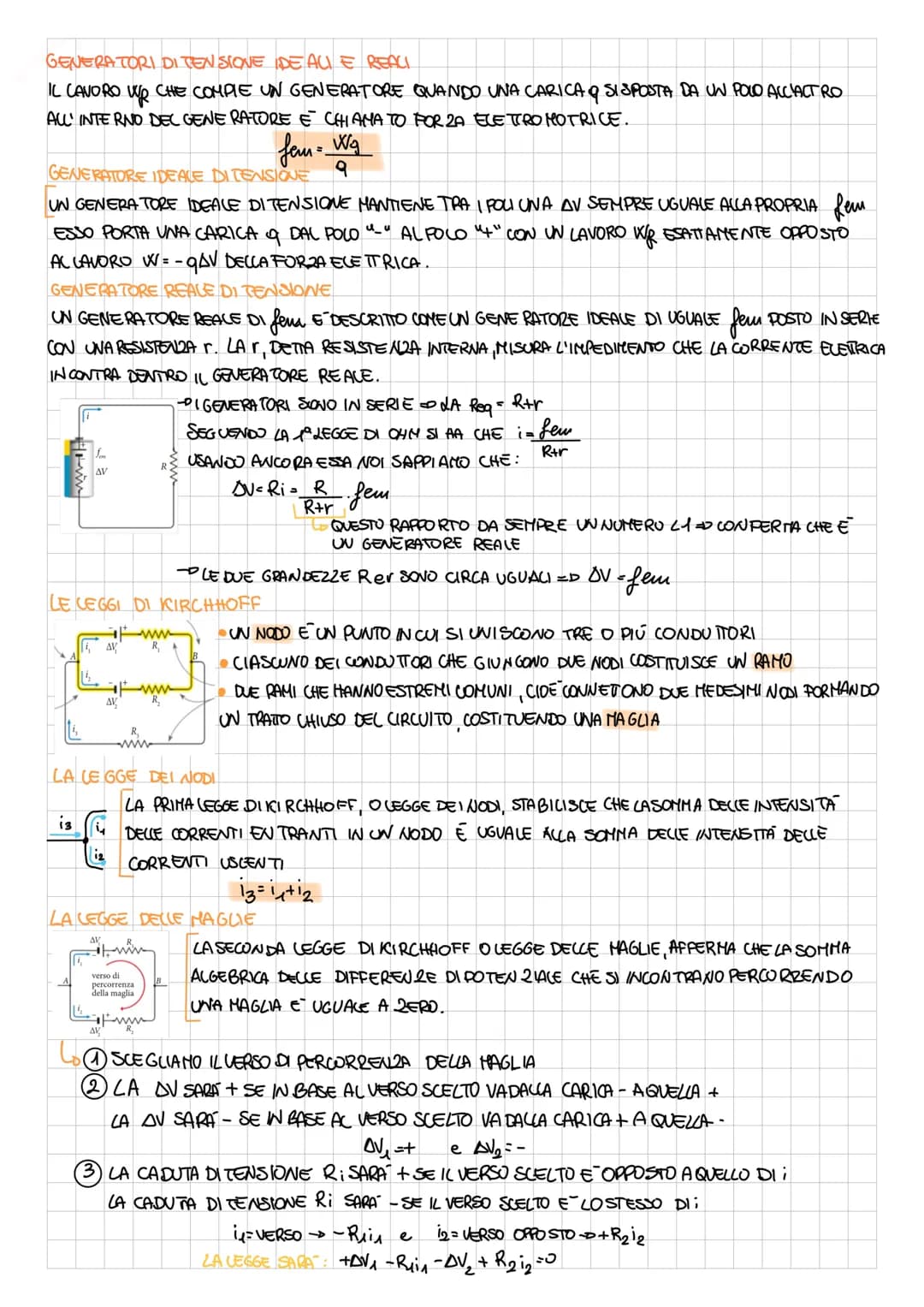

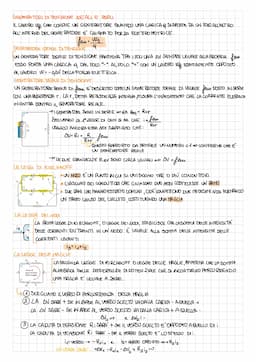

Generatori e Leggi di Kirchhoff

Un generatore reale non è perfetto come quello ideale! Ha una resistenza interna r che riduce la tensione disponibile. La forza elettromotrice (fem) rappresenta il lavoro per spostare una carica: fem = Wg/q.

Per un generatore reale: i = fem/$R+r$ e ΔV = R·fem/$R+r$. Quando il carico R è molto maggiore di r, il comportamento si avvicina a quello ideale.

Le Leggi di Kirchhoff sono fondamentali per risolvere i circuiti complessi. Un nodo è dove si incontrano tre o più conduttori, un ramo collega due nodi, una maglia è un percorso chiuso.

💡 Metodo: Prima applica la legge dei nodi, poi quella delle maglie scegliendo un verso di percorrenza.

La Prima Legge (nodi): la somma delle correnti entranti uguale a quelle uscenti. La Seconda Legge (maglie): la somma algebrica delle differenze di potenziale in una maglia è zero. Ricorda i segni: + se vai da - a +, - se vai da + a -.

Energia e Potenza nei Circuiti

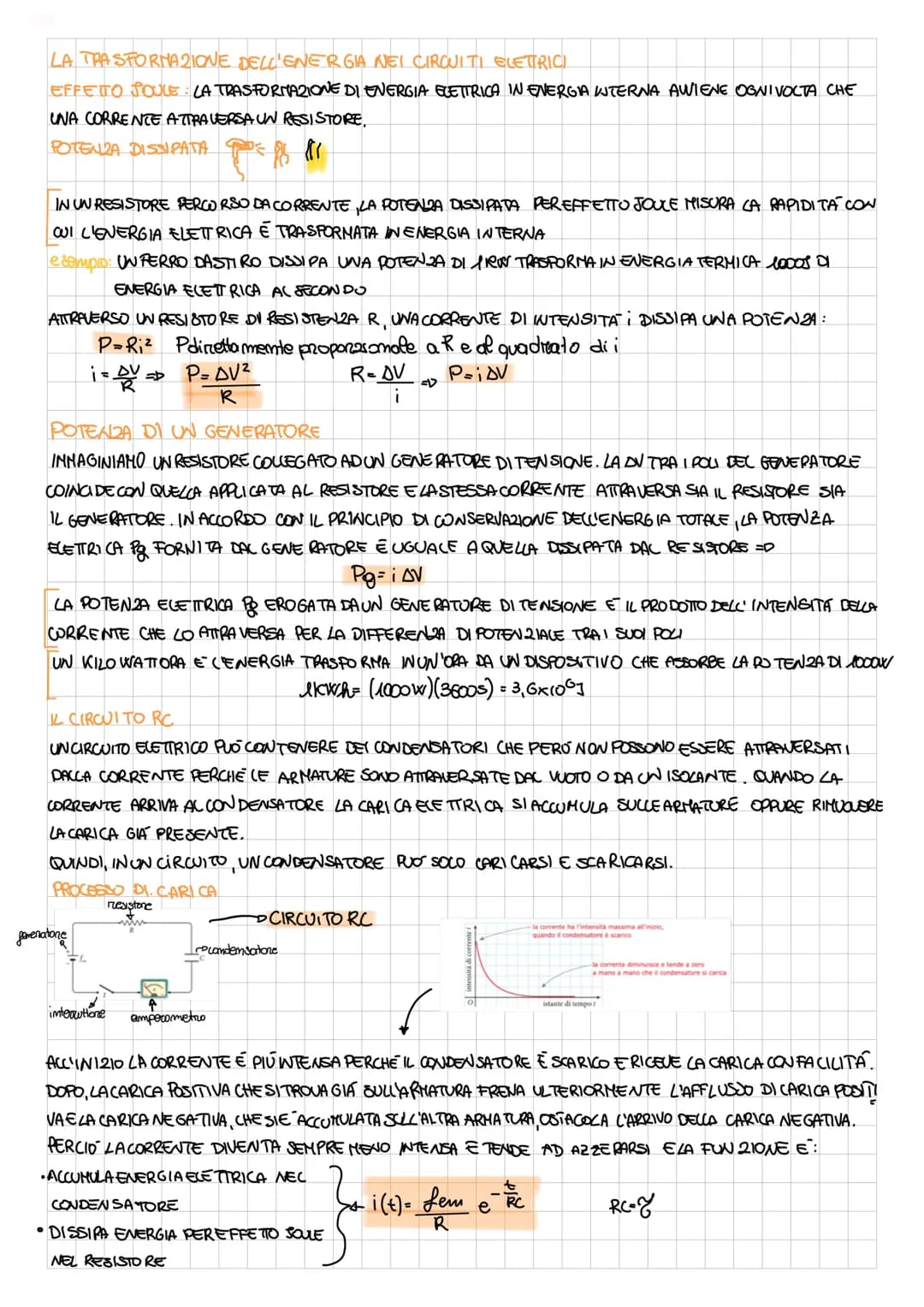

L'effetto Joule trasforma l'energia elettrica in calore ogni volta che la corrente attraversa un resistore. È per questo che il tuo smartphone si scalda quando lo usi intensamente!

La potenza dissipata in un resistore si calcola in tre modi equivalenti: P = Ri², P = (ΔV)²/R, o P = i·ΔV. La potenza misura quanto velocemente l'energia si trasforma.

Un generatore eroga potenza secondo Pg = i·ΔV. Per il principio di conservazione dell'energia, la potenza fornita dal generatore equals quella dissipata dal circuito.

💡 Curiosità: Un kilowattora (kWh) è l'energia consumata in un'ora da un dispositivo da 1000W - è quello che paghi in bolletta!

I circuiti RC contengono condensatori che non lasciano passare la corrente, ma si caricano e scaricano. Durante la carica, la corrente iniziale è i₀ = fem/R e decresce esponenzialmente: i$t$ = (fem/R)e^$-t/RC$.

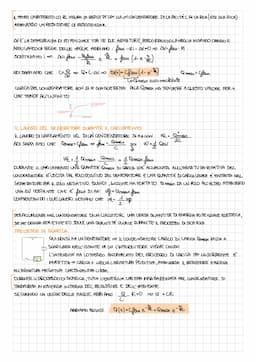

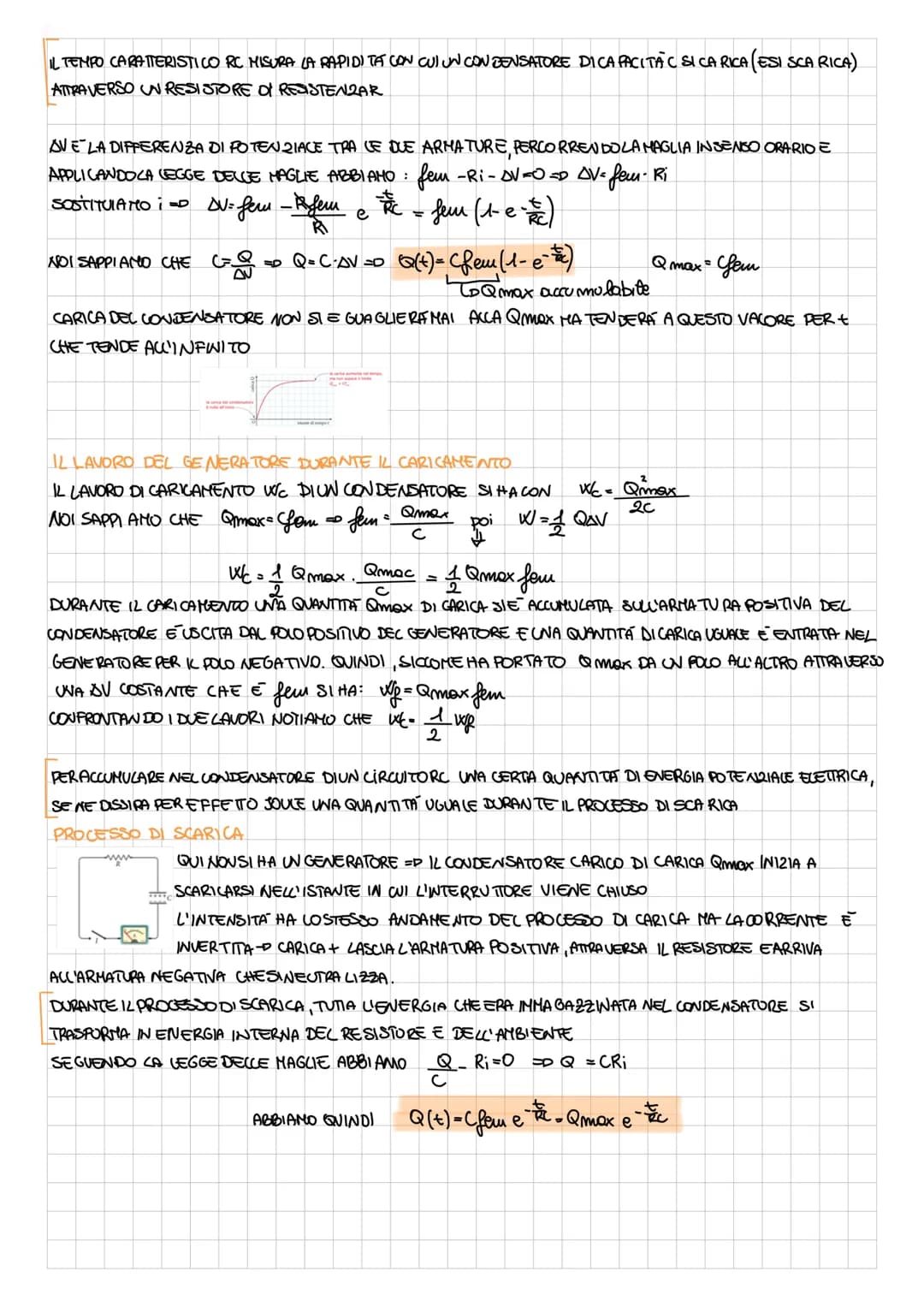

Il Condensatore nei Circuiti RC

Il tempo caratteristico τc = RC determina quanto velocemente un condensatore si carica o scarica. È come il "tempo di reazione" del condensatore!

Durante la carica, la tensione ai capi del condensatore cresce secondo: ΔV = fem$1 - e^(-t/τc)$. La carica accumulata segue la stessa legge: Q$t$ = Cfem$1 - e^(-t/τc)$.

Il lavoro del generatore per caricare il condensatore è Wg = Qmax·fem, ma solo la metà (Wc = ½Qmax·fem) si accumula come energia potenziale. L'altra metà si dissipa per effetto Joule nel resistore!

Durante la scarica (senza generatore), il condensatore si comporta come una "batteria temporanea". La carica decresce esponenzialmente: Q$t$ = Qmax·e^$-t/τc$.

💡 Applicazione: I circuiti RC sono usati nei flash delle fotocamere - il condensatore si carica lentamente e si scarica rapidamente per produrre il lampo!

Tutta l'energia immagazzinata nel condensatore si trasforma in calore nel resistore durante la scarica. È un processo irreversibile che segue sempre la stessa legge esponenziale.
