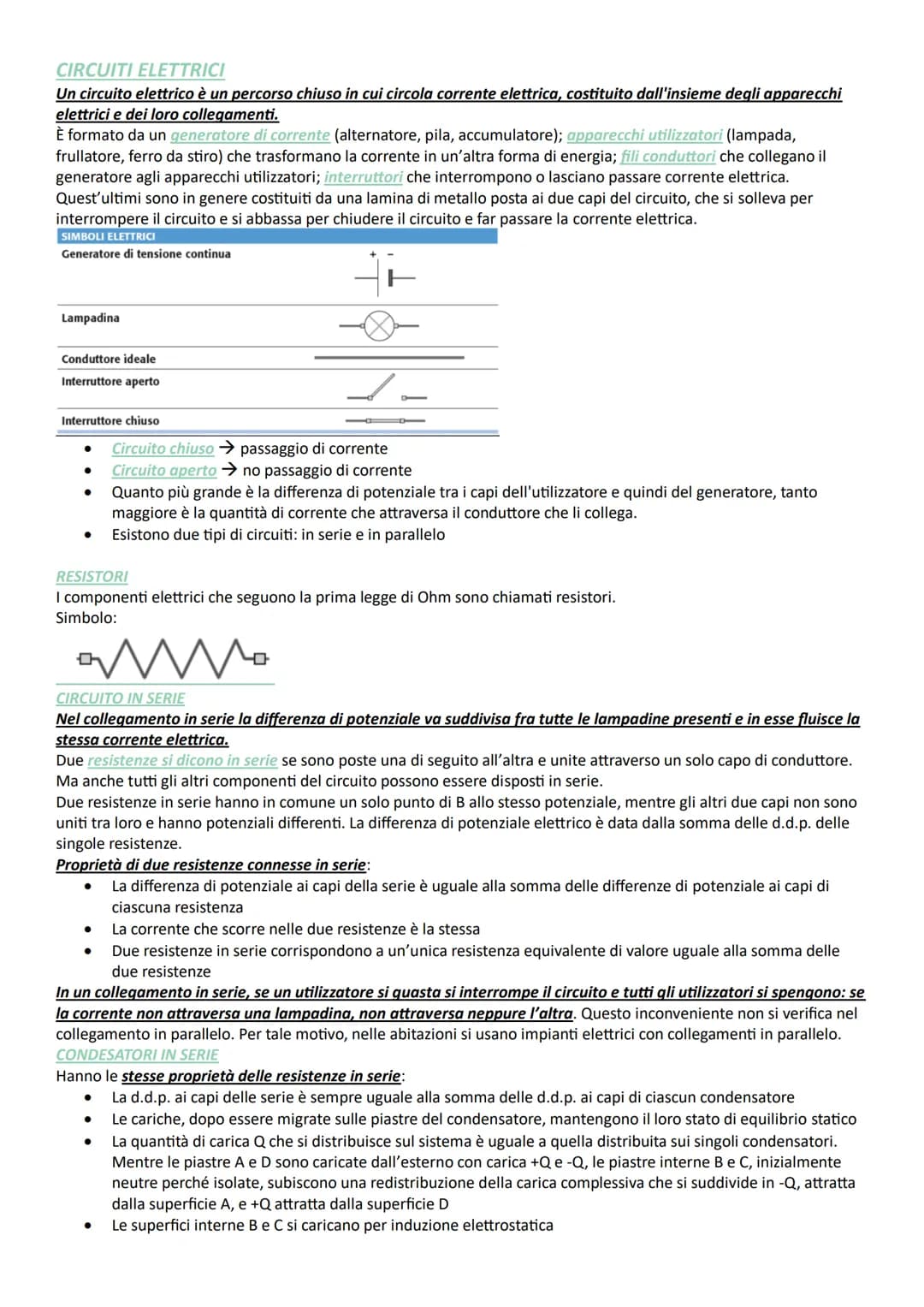

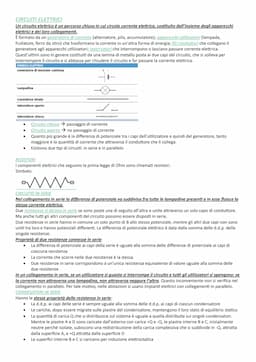

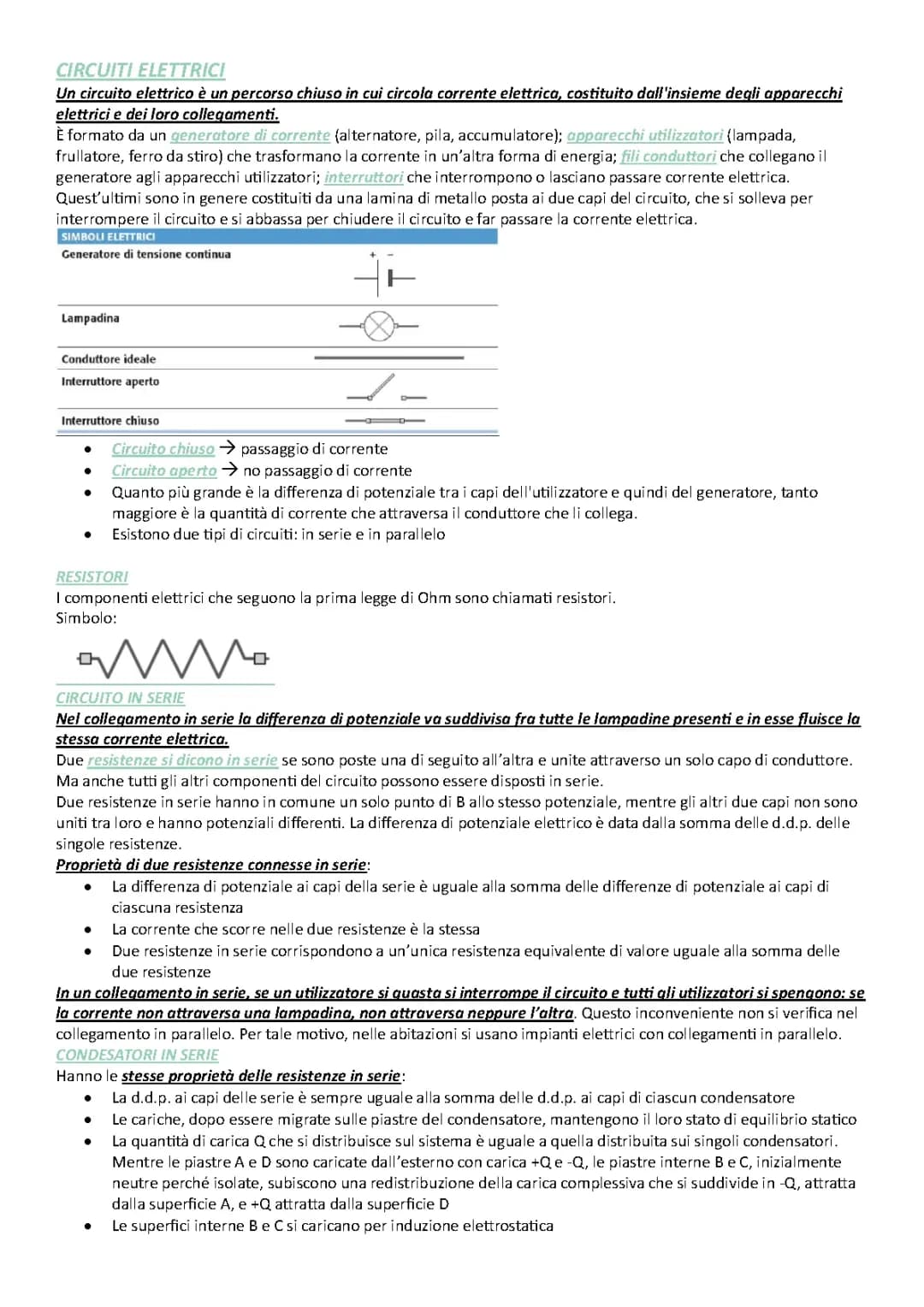

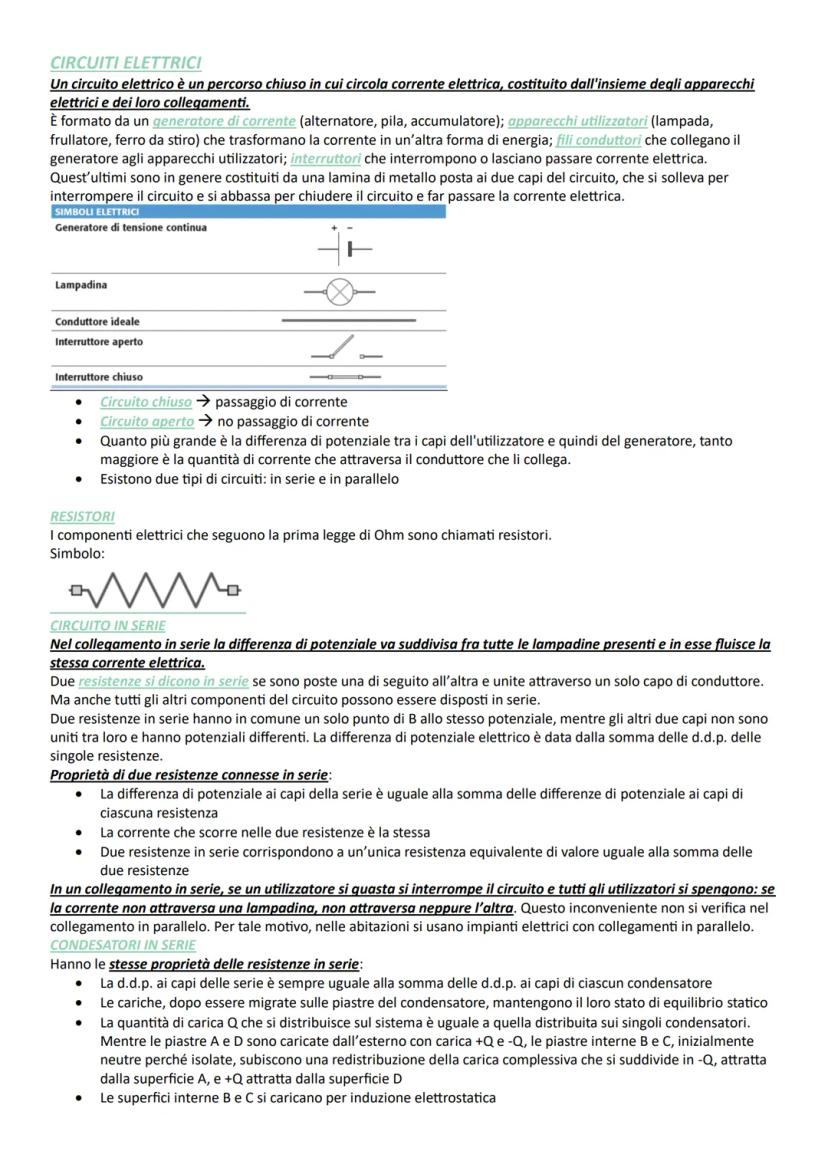

Circuiti Elettrici e Simboli

I circuiti elettrici sono semplicemente percorsi chiusi dove scorre la corrente elettrica. Pensa a un circuito come a un sistema circolatorio: la corrente deve poter "girare" per funzionare.

Ogni circuito ha quattro componenti base: un generatore (come una batteria), apparecchi utilizzatori (lampadina, caricatore), fili conduttori che collegano tutto, e interruttori per controllare il flusso. L'interruttore è formato da una lamina metallica che si alza per aprire il circuito e si abbassa per chiuderlo.

La regola è semplice: circuito chiuso = passa corrente, circuito aperto = niente corrente. Più alta è la differenza di potenziale del generatore, più corrente scorre nel circuito.

I resistori sono componenti che seguono la prima legge di Ohm e si trovano praticamente ovunque nei dispositivi elettronici che usi ogni giorno.

💡 Ricorda: Maggiore tensione = maggiore corrente nel circuito

Circuiti in Serie

Nel collegamento in serie tutti gli elementi sono disposti uno dopo l'altro, come vagoni di un treno. La corrente è identica in ogni punto, ma la tensione si divide tra tutti i componenti.

Due resistenze in serie condividono un solo punto di collegamento e la resistenza equivalente è semplicemente la somma delle due: Re = R1 + R2. La stessa logica vale per la tensione: si sommano le differenze di potenziale.

Il grande svantaggio? Se un elemento si rompe, tutto il circuito si interrompe. È come le vecchie lucine di Natale: se una si bruciava, si spegnevano tutte!

I condensatori in serie funzionano allo stesso modo delle resistenze: stessa carica per tutti, tensioni che si sommano, e le piastre interne si caricano per induzione elettrostatica.

💡 Attenzione: Nei circuiti in serie, se uno si rompe, si fermano tutti!

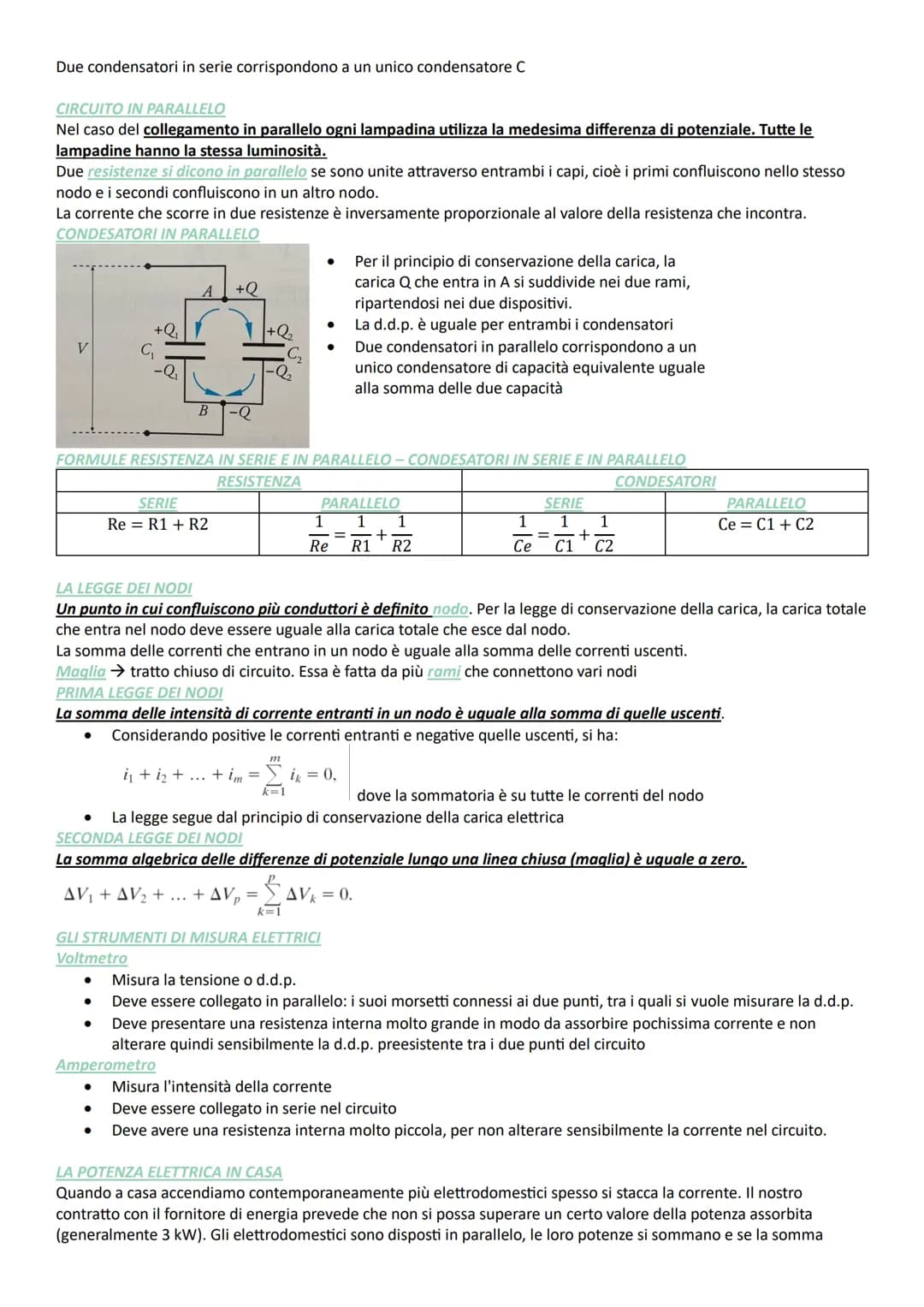

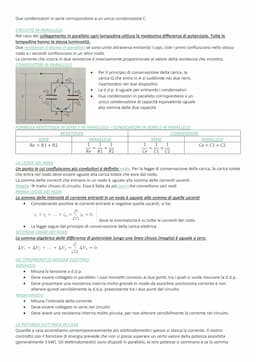

Circuiti in Parallelo e Leggi dei Nodi

Nel collegamento in parallelo ogni elemento ha la sua "corsia" separata. Tutti ricevono la stessa tensione, ma la corrente si divide tra i vari rami. È il sistema usato nelle case: se una lampadina si brucia, le altre continuano a funzionare.

Per le resistenze in parallelo, la formula è: 1/Re = 1/R1 + 1/R2. La corrente si divide inversamente al valore della resistenza: più bassa è la resistenza, più corrente passa.

I condensatori in parallelo sono più semplici: la capacità equivalente è la somma delle singole capacità $Ce = C1 + C2$, mentre la carica totale si ripartisce tra i due dispositivi.

La legge dei nodi (prima legge di Kirchhoff) è fondamentale: in ogni nodo, la corrente che entra deve essere uguale a quella che esce. È il principio di conservazione della carica elettrica applicato ai circuiti.

La seconda legge dei nodi dice che in una maglia chiusa, la somma di tutte le differenze di potenziale deve essere zero.

💡 Trucco: Parallelo = stesso voltaggio, serie = stessa corrente!

Strumenti e Potenza Elettrica

Il voltmetro misura la tensione e va collegato sempre in parallelo. Deve avere resistenza molto alta per non "rubare" corrente al circuito. L'amperometro misura la corrente, va in serie e deve avere resistenza piccolissima.

In casa tua tutti gli elettrodomestici sono collegati in parallelo, quindi le loro potenze si sommano. Il contratto elettrico ha un limite (spesso 3 kW): se lo superi, scatta l'interruttore generale e rimani al buio!

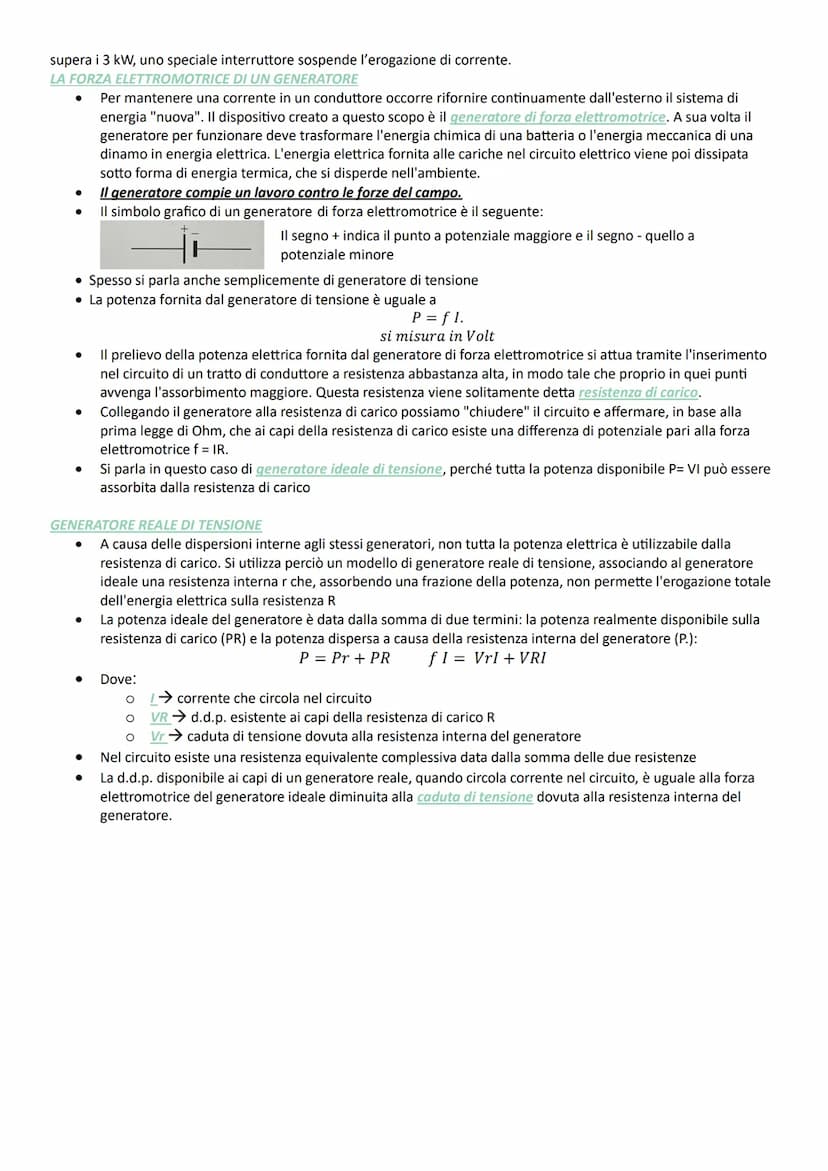

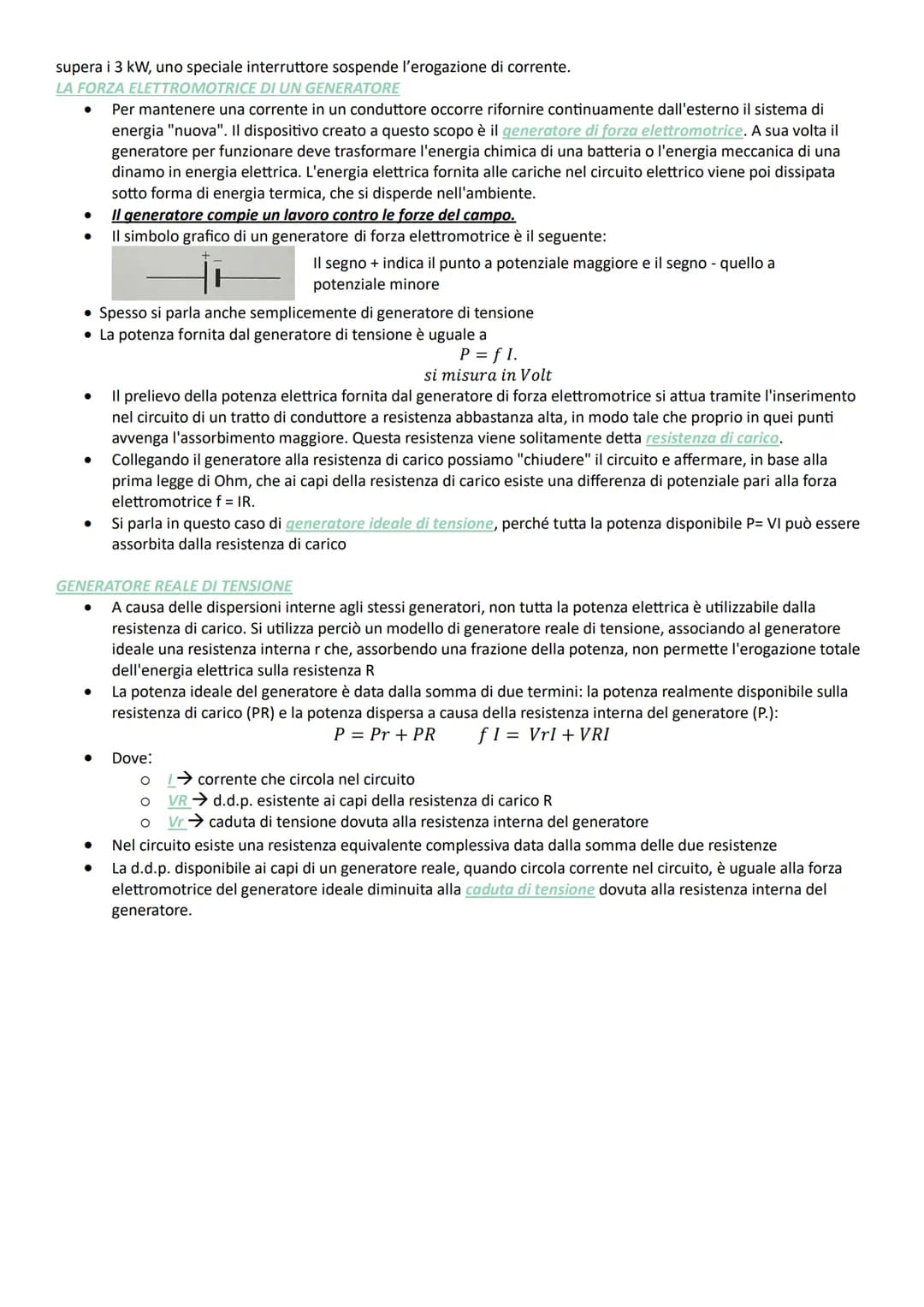

Generatori di Tensione

Un generatore di forza elettromotrice è come il "motore" del circuito elettrico. Trasforma energia chimica (batteria) o meccanica (dinamo) in energia elettrica, fornendo continuamente energia "fresca" alle cariche.

Il generatore ideale eroga tutta la sua potenza P = f × I alla resistenza di carico. In pratica, però, tutti i generatori hanno una resistenza interna che "spreca" parte dell'energia.

Nel generatore reale, la potenza totale si divide: una parte va alla resistenza di carico (quella utile), l'altra si perde nella resistenza interna. La tensione disponibile è quindi minore della forza elettromotrice teorica.

La formula chiave è: f × I = VR × I + Vr × I, dove f è la forza elettromotrice, VR la tensione utile e Vr quella persa internamente.

💡 Concetto chiave: Nessun generatore è perfetto - c'è sempre qualche perdita interna!
