Il modello logico relazionaletrasforma la realtà in un insieme...
Informatica602 visualizzazioni·Aggiornato 21 giu 2026·4 pagineSchema Logico Relazionale: Esercizi Svolti e Spiegazioni
Beatrice Morelli@bea.morellii
1 / 4
1
of 4
Gestione delle Associazioni e Vincoli
La gestione delle associazioni nel modello relazionale spiegazione si basa sul concetto di chiave esterna e sui vincoli di integrità.
Definition: La chiave esterna definizione si riferisce a un attributo che è chiave primaria in un'altra relazione collegata.
Example: I vincoli di integrità referenziale esempi assicurano che ogni valore non nullo della chiave esterna corrisponda a un valore esistente della chiave primaria.
Highlight: I vincoli di integrità informatica gestiscono le operazioni di cancellazione e modifica mantenendo la coerenza dei dati.
2
of 4

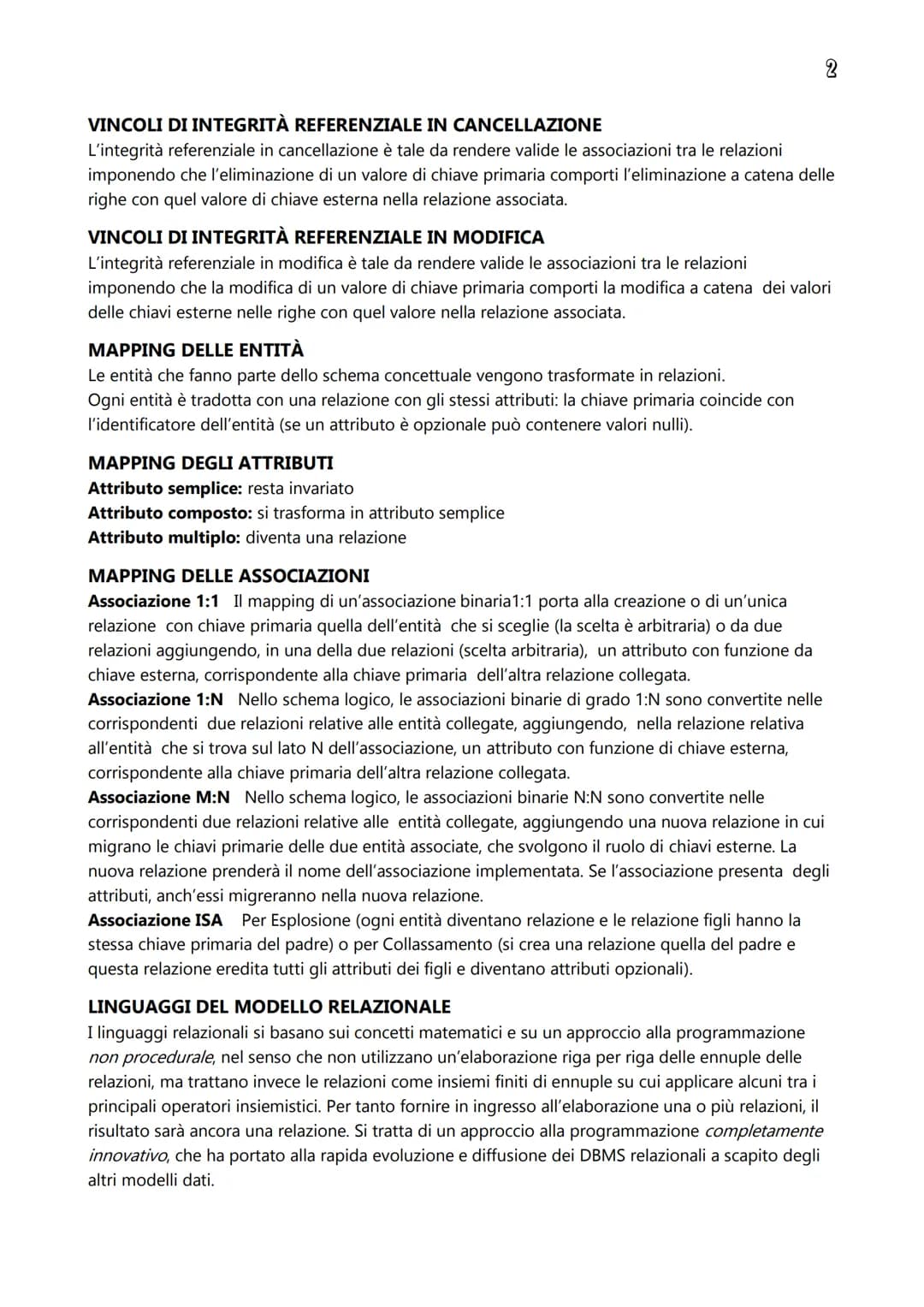

Processo di Mapping
Il processo di mapping nel dal modello er al modello logico segue regole precise per entità, attributi e associazioni.
Definition: Il mapping delle entità trasforma ogni entità in una relazione mantenendo gli stessi attributi.
Example: Per le associazioni 1:N, si aggiunge una chiave esterna nella relazione sul lato N.
Highlight: Le associazioni M:N richiedono una nuova relazione che contiene le chiavi primarie di entrambe le entità.
Vocabulary: Mapping - processo di trasformazione dallo schema E/R allo schema logico Attributo multiplo - attributo che può assumere più valori Attributo composto - attributo formato da più componenti
3
of 4

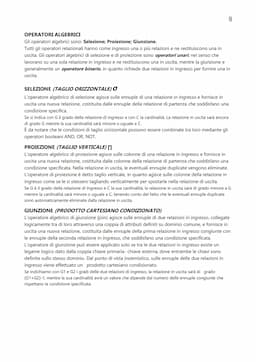

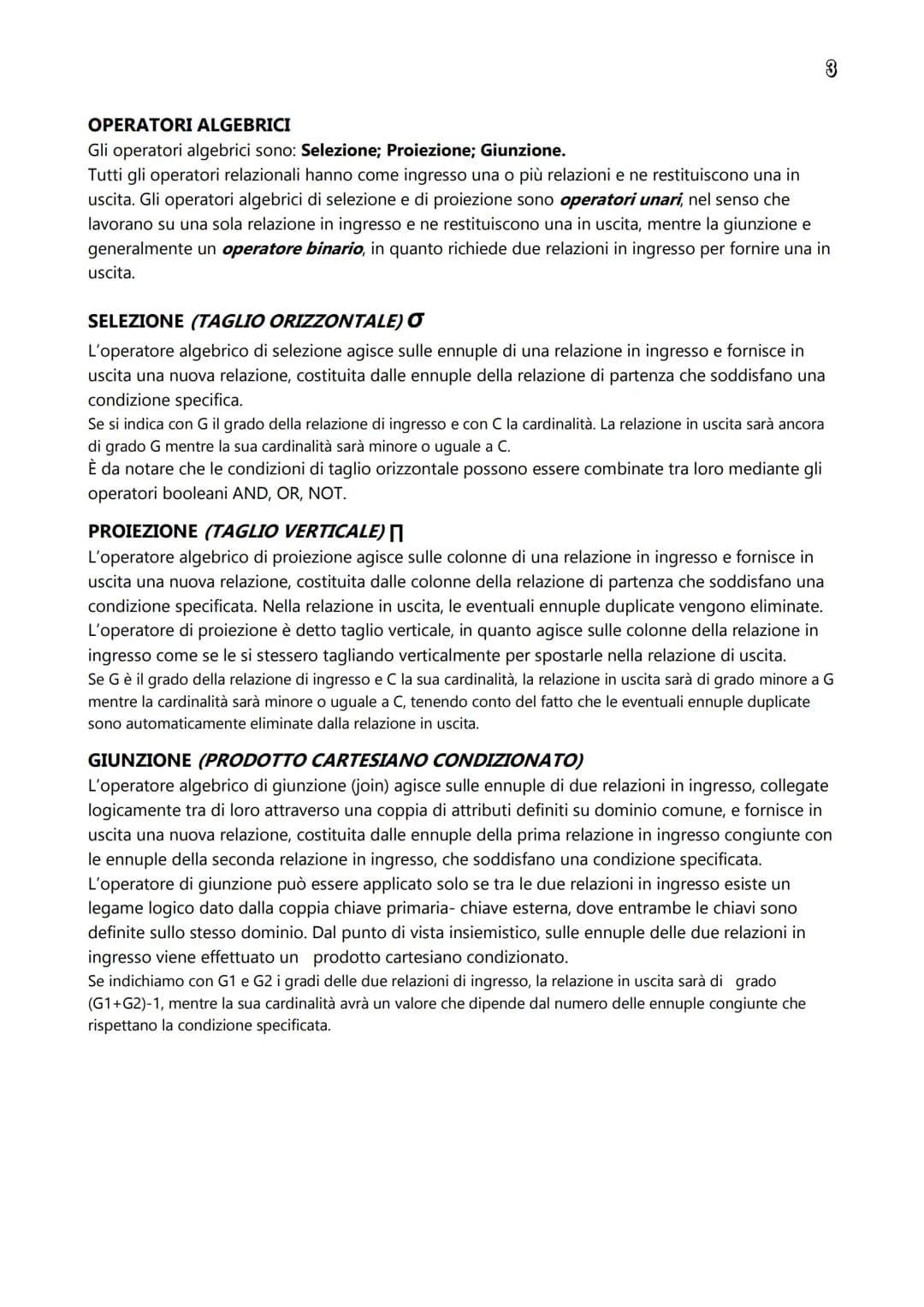

Pagina 3: Operatori Algebrici
Gli operatori algebrici costituiscono gli strumenti fondamentali per la manipolazione dei dati nel modello relazionale.
Definition: Gli operatori di selezione e proiezione sono unari, operando su una singola relazione, mentre la giunzione è binaria.
Example: La selezione (taglio orizzontale) filtra le tuple basandosi su condizioni specifiche, mantenendo il grado originale della relazione.
Highlight: Le condizioni di taglio orizzontale possono essere combinate utilizzando operatori booleani AND, OR, NOT.
4
of 4

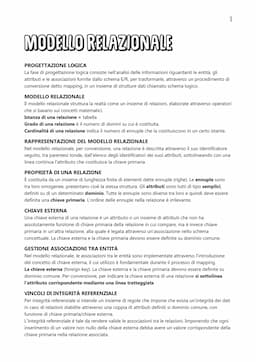

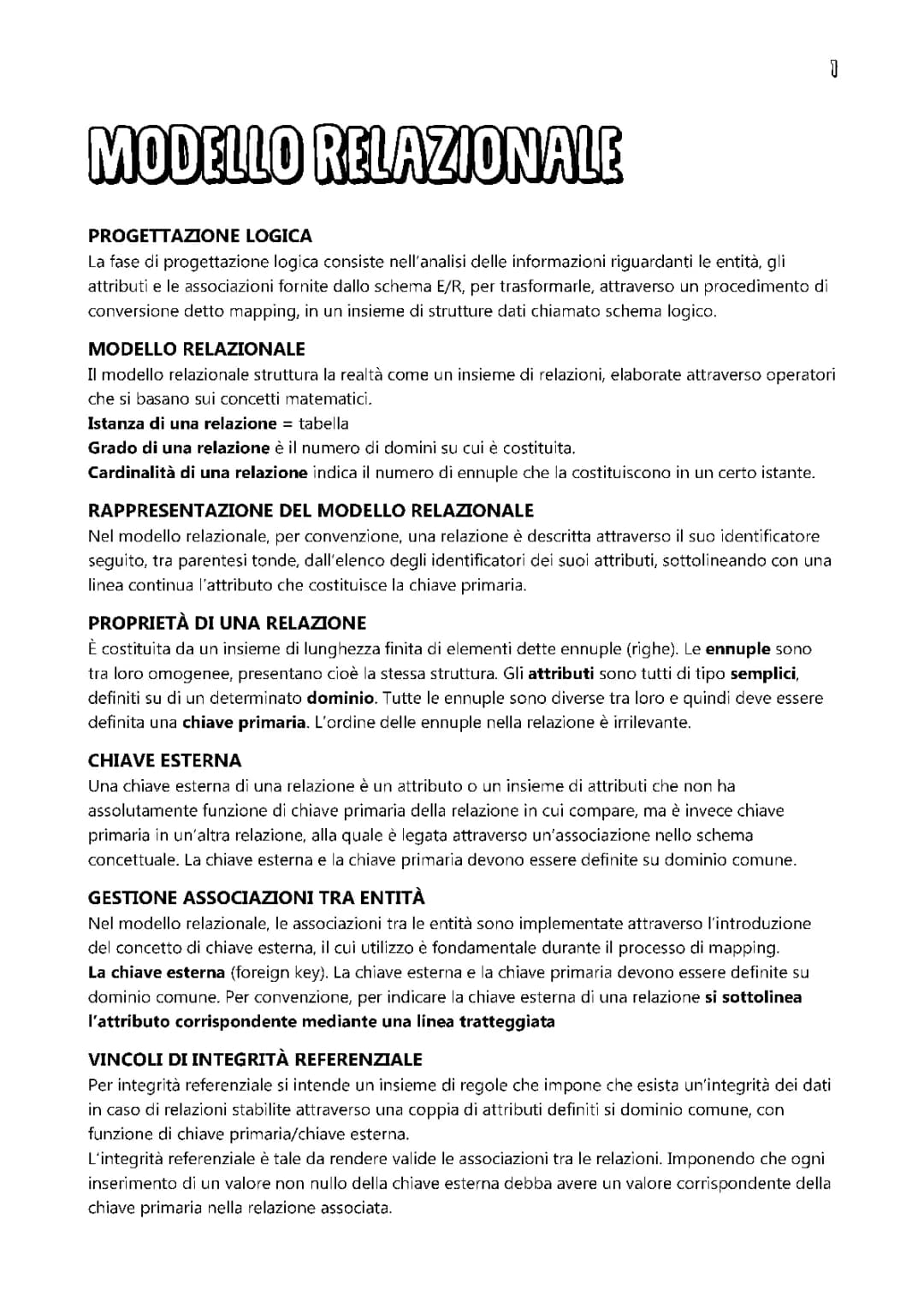

Fondamenti del Modello Relazionale
Il modello relazionale esempio rappresenta la base della progettazione logica dei database. La fase di progettazione trasforma lo schema E/R in strutture dati attraverso il mapping.
Definition: La progettazione logica è il processo di conversione dello schema E/R in uno schema logico strutturato.
Vocabulary: Istanza di relazione - rappresentazione tabellare dei dati Grado di relazione - numero di domini Cardinalità - numero di tuple in un dato momento
Example: Una relazione viene rappresentata con il suo identificatore seguito dagli attributi in parentesi, con la chiave primaria sottolineata.
Highlight: Le proprietà fondamentali di una relazione includono ennuple omogenee, attributi semplici e unicità delle tuple.
