L'algebra booleana è alla base del funzionamento dei computer moderni... Mostra di più
Informatica1,821 visualizzazioni·Aggiornato May 20, 2026·4 pagineIntroduzione all'Algebra Booleana
Gabry @gabry_kr
1 / 4
1
of 4

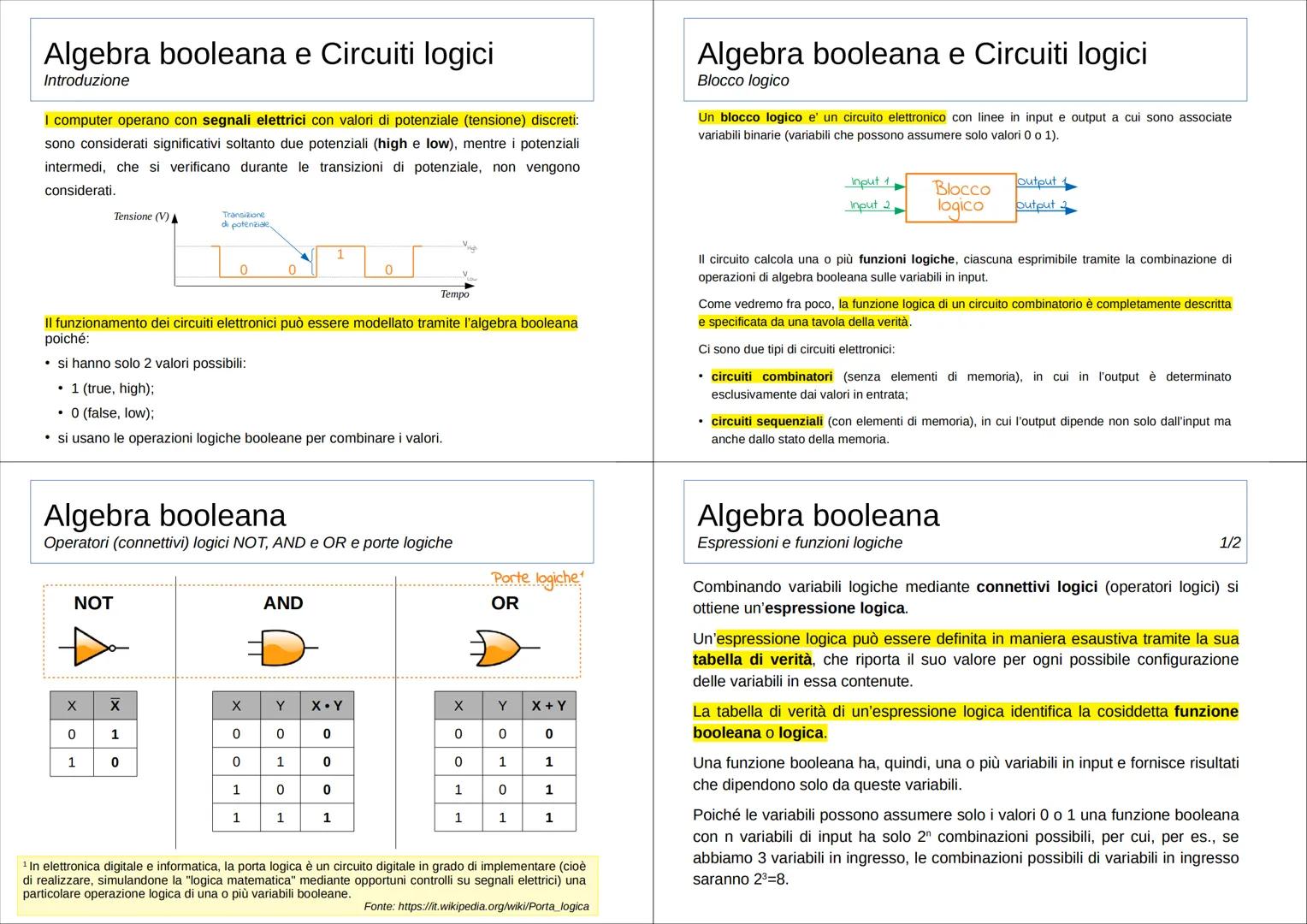

Algebra booleana e Circuiti logici
I computer funzionano con segnali elettrici discreti che assumono solo due valori di tensione: high (1) e low (0). Questo sistema binario è perfettamente modellabile tramite l'algebra booleana, che utilizza solo due valori possibili e operazioni logiche per combinarli.
Le tre operazioni fondamentali dell'algebra booleana sono rappresentate da porte logiche: NOT (nega il valore), AND (produce 1 solo se entrambi gli input sono 1) e OR (produce 1 se almeno uno degli input è 1). Queste porte sono i mattoni fondamentali dei circuiti digitali.
Un blocco logico è un circuito elettronico che elabora variabili binarie in ingresso per produrre specifici output. Esistono due tipi di circuiti: i circuiti combinatori (dove l'output dipende solo dagli input attuali) e i circuiti sequenziali (che utilizzano elementi di memoria e il cui output dipende sia dagli input che dallo stato interno).
💡 Da sapere! La funzione di un blocco logico può essere descritta completamente attraverso una tavola della verità, che mostra l'output per ogni possibile combinazione degli input.
Le espressioni logiche si creano combinando variabili con operatori logici. Per una funzione con n variabili, ci sono 2ⁿ possibili combinazioni di input. Ad esempio, con 3 variabili avremo 2³ = 8 possibili combinazioni.
2
of 4

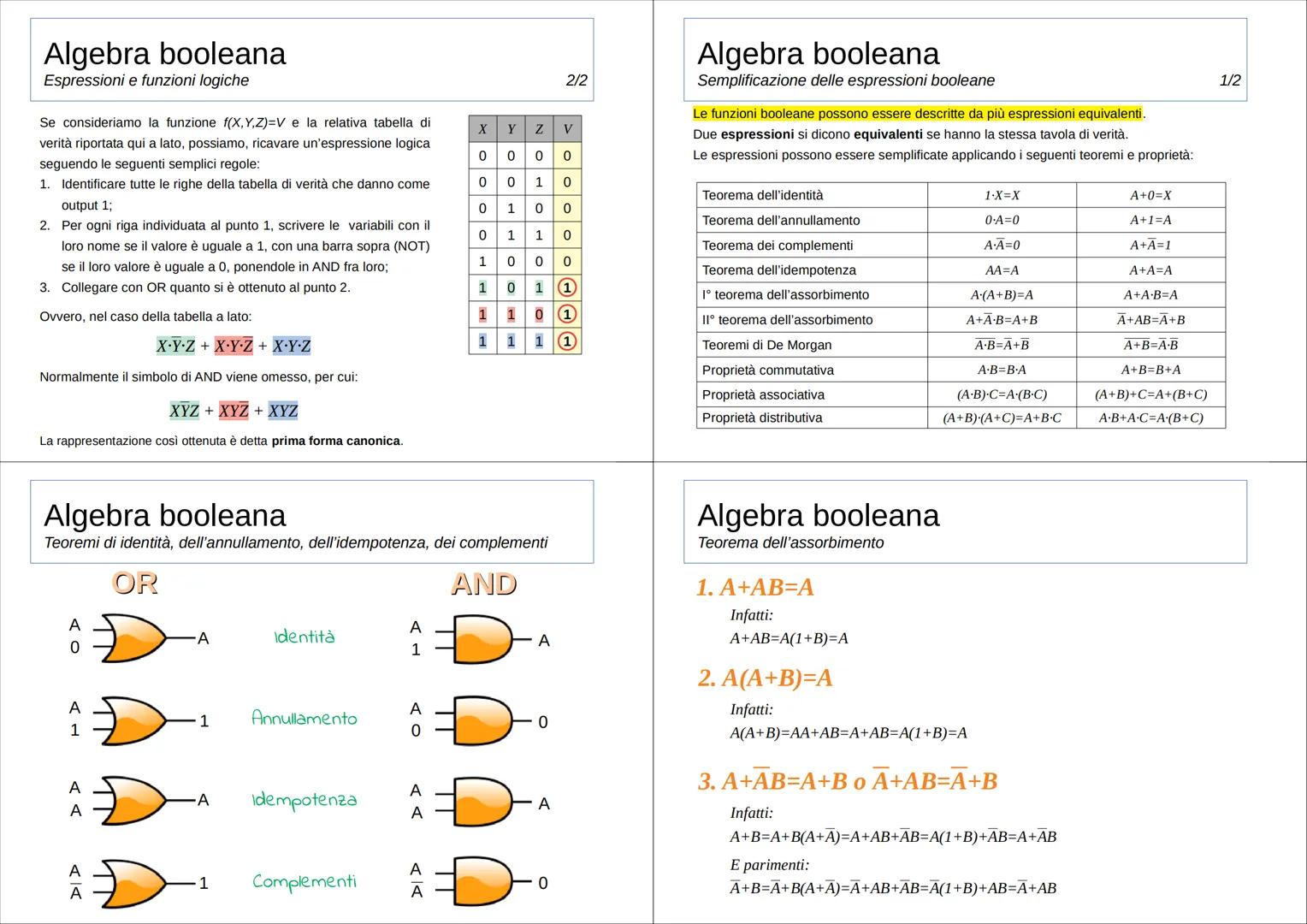

Espressioni e funzioni logiche
Possiamo costruire un'espressione logica partendo dalla sua tabella di verità seguendo un metodo preciso: identifichiamo le righe con output 1, scriviamo le variabili normalmente se valgono 1 o negate se valgono 0, le colleghiamo con AND tra loro e infine uniamo tutte le combinazioni con OR. Questa rappresentazione è chiamata prima forma canonica.
Le espressioni booleane possono essere semplificate applicando vari teoremi e proprietà. Due espressioni sono equivalenti se hanno la stessa tavola della verità, anche se appaiono diverse. La semplificazione è fondamentale per rendere i circuiti più efficienti.
I principali teoremi includono: identità , annullamento , complementi e idempotenza . Le proprietà fondamentali sono la commutativa, l'associativa e la distributiva.
🔍 Attenzione! I teoremi di De Morgan sono particolarmente utili: ¯(A·B) = Ā+B̄ e ¯ = Ā·B̄. Ti permettono di convertire AND in OR e viceversa!
I teoremi dell'assorbimento sono strumenti potenti per semplificare espressioni complesse e ridurre il numero di operazioni necessarie in un circuito.
3
of 4

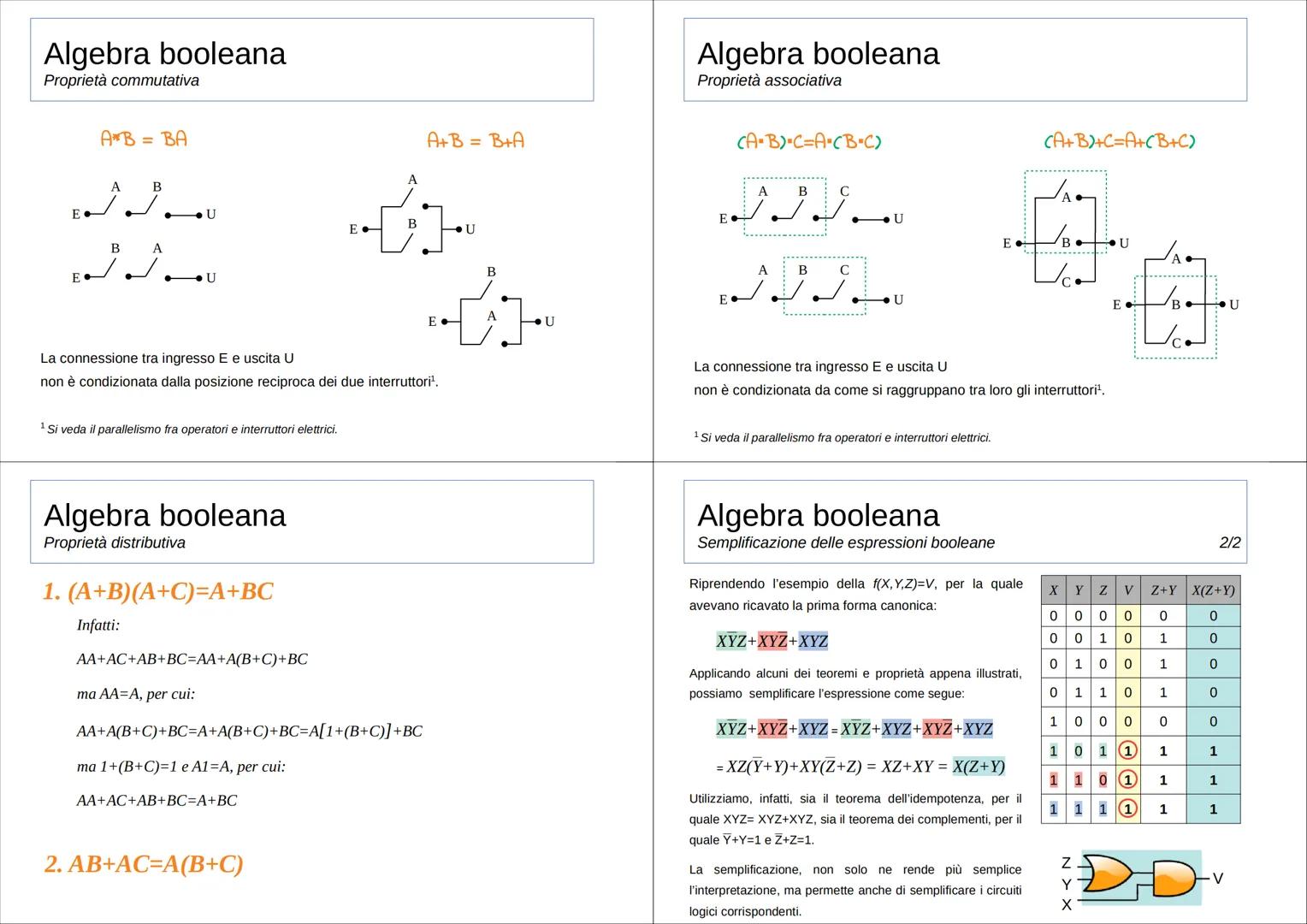

Proprietà dell'algebra booleana
La proprietà commutativa significa che l'ordine degli operandi non influisce sul risultato. È come avere due interruttori elettrici in serie o parallelo: la connessione funziona indipendentemente dall'ordine in cui sono disposti.
Analogamente, la proprietà associativa indica che il modo in cui raggruppiamo le variabili non cambia il risultato finale. È simile a collegare tre interruttori: funzionano allo stesso modo indipendentemente da come li raggruppiamo.
La proprietà distributiva è fondamentale per semplificare espressioni complesse. Funziona in due modi: = A+BC e AB+AC = A. Applicando questa proprietà possiamo spesso ridurre notevolmente la complessità di un'espressione.
🛠️ Consiglio pratico: Per semplificare un'espressione booleana, prova prima a raccogliere i termini comuni, poi applica i teoremi dell'idempotenza e dei complementi!
Vediamo come semplificare un'espressione concreta: XȲZ+X̄YZ+XYZ̄ può essere trasformata in X applicando i teoremi e le proprietà. Questa semplificazione non solo rende l'espressione più comprensibile, ma permette di realizzare circuiti più semplici ed efficienti.
4
of 4

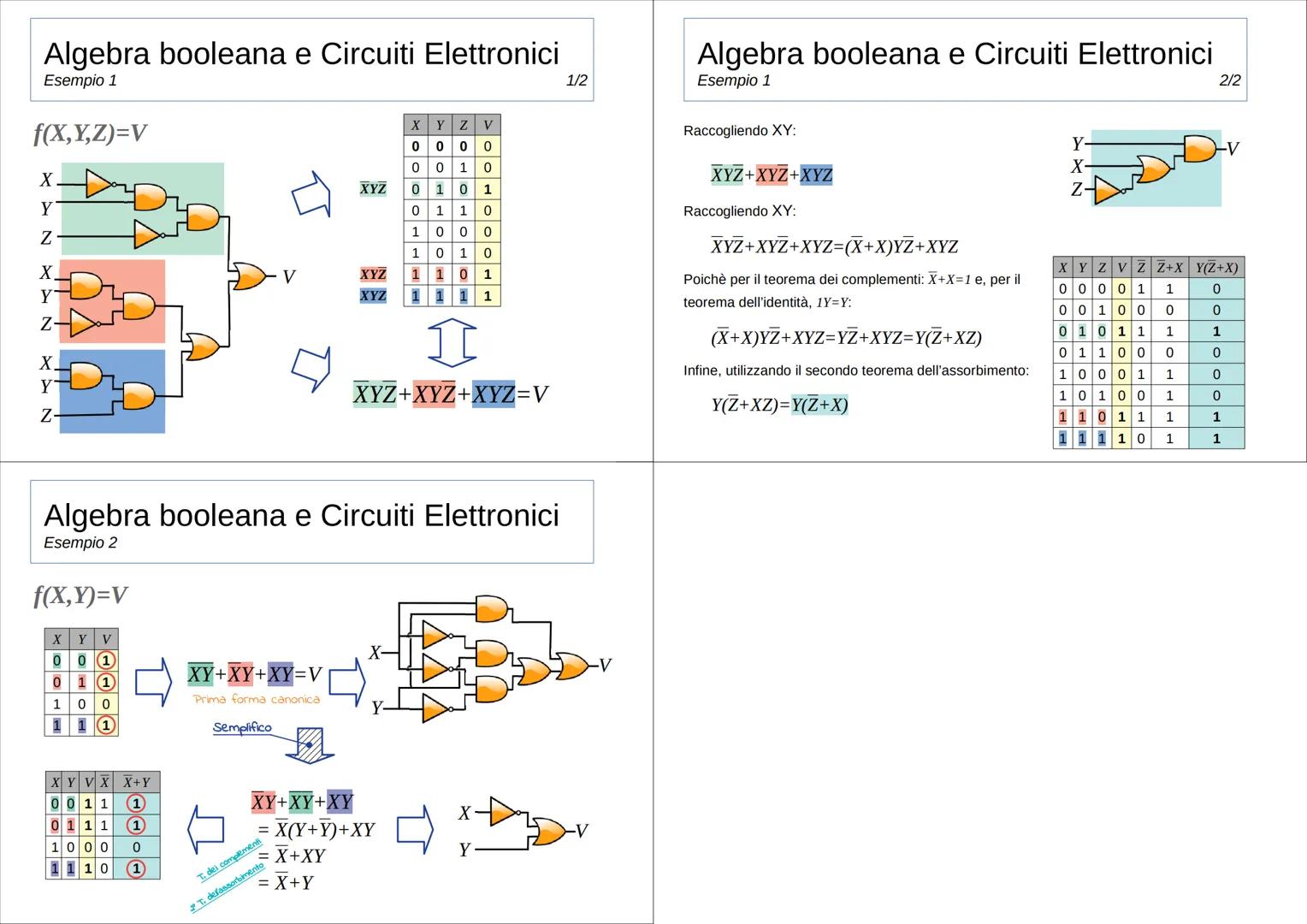

Esempi di semplificazione
Analizziamo un primo esempio con la funzione f(X,Y,Z) = XȲZ+X̄YZ+XYZ̄. Seguendo la procedura di semplificazione, possiamo prima raccogliere i termini XY, quindi utilizzare il teorema dei complementi e il teorema dell'identità . Il risultato finale è Y, che è molto più semplice dell'espressione originale.
Questo tipo di semplificazione permette di passare da circuiti complessi con numerose porte logiche a implementazioni più efficienti. Ogni passaggio di semplificazione corrisponde a una riduzione nella complessità del circuito fisico.
Un secondo esempio mostra la funzione f(X,Y) = XȲ+XY+X̄Y. La prima forma canonica rappresenta tutte le righe della tabella di verità con output 1. Applicando i teoremi dell'algebra booleana, questa espressione si può semplificare in X+Y, riducendo drasticamente la complessità.
🌟 Ricorda! La semplificazione delle espressioni booleane non è solo un esercizio matematico, ma ha impatti diretti sulla progettazione dei circuiti digitali, riducendo costi, consumi energetici e migliorando le prestazioni.
Questi esempi dimostrano come padroneggiare l'algebra booleana sia essenziale per chi vuole comprendere e progettare circuiti digitali. La capacità di manipolare espressioni logiche è alla base dell'intera informatica moderna.
