Scopri Come Calcolare il Lavoro e la Differenza di Potenziale nel Campo Elettrico

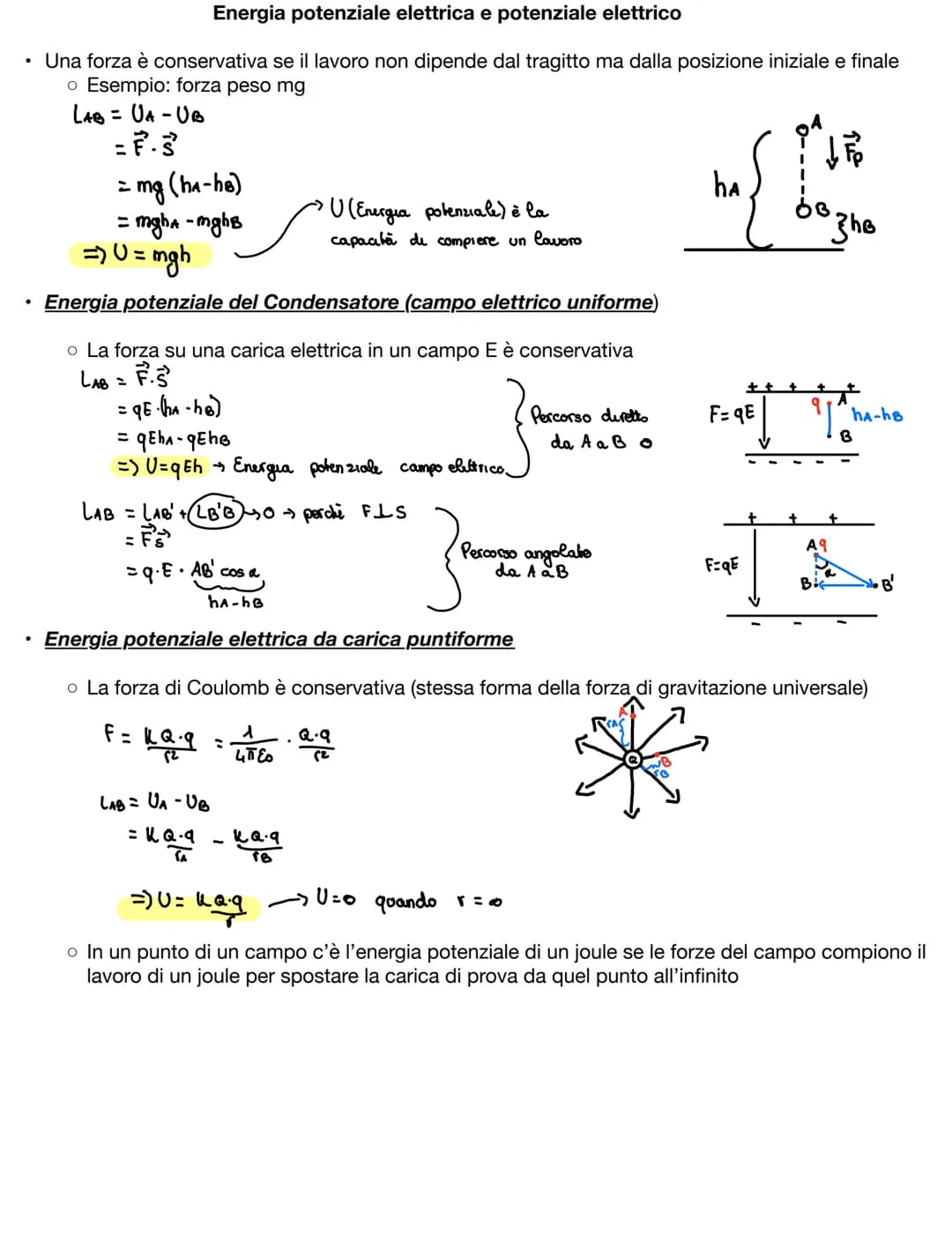

Il Campo Elettrico e l'Energia Potenziale

La forza di Coulomb è una forza conservativa fondamentale nell'elettrostatica, simile alla forza di gravitazione universale. Quando si parla di lavoro per spostare una carica da a a b, è importante comprendere che questo lavoro dipende solo dalla posizione iniziale e finale, non dal percorso seguito.

Definizione: Il campo elettrico conservativo è una proprietà dello spazio che descrive la forza per unità di carica esercitata su una carica elettrica di prova.

La formula del lavoro campo elettrico è espressa come: LAB = UA - UB = qE(hA-hB)

Nel caso di un campo elettrico uniforme, come quello presente in un condensatore, l'energia potenziale elettrica è data dalla formula U = qEh. Questa relazione è fondamentale per comprendere come l'energia si conserva nel campo elettrico.

Esempio: In un condensatore piano con campo elettrico uniforme E, una carica q che si sposta dalla piastra positiva a quella negativa acquista un'energia potenziale pari a qEd, dove d è la distanza tra le piastre.

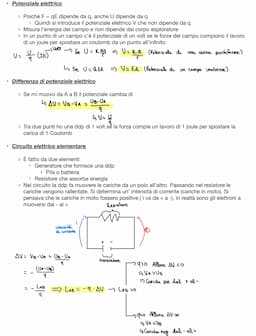

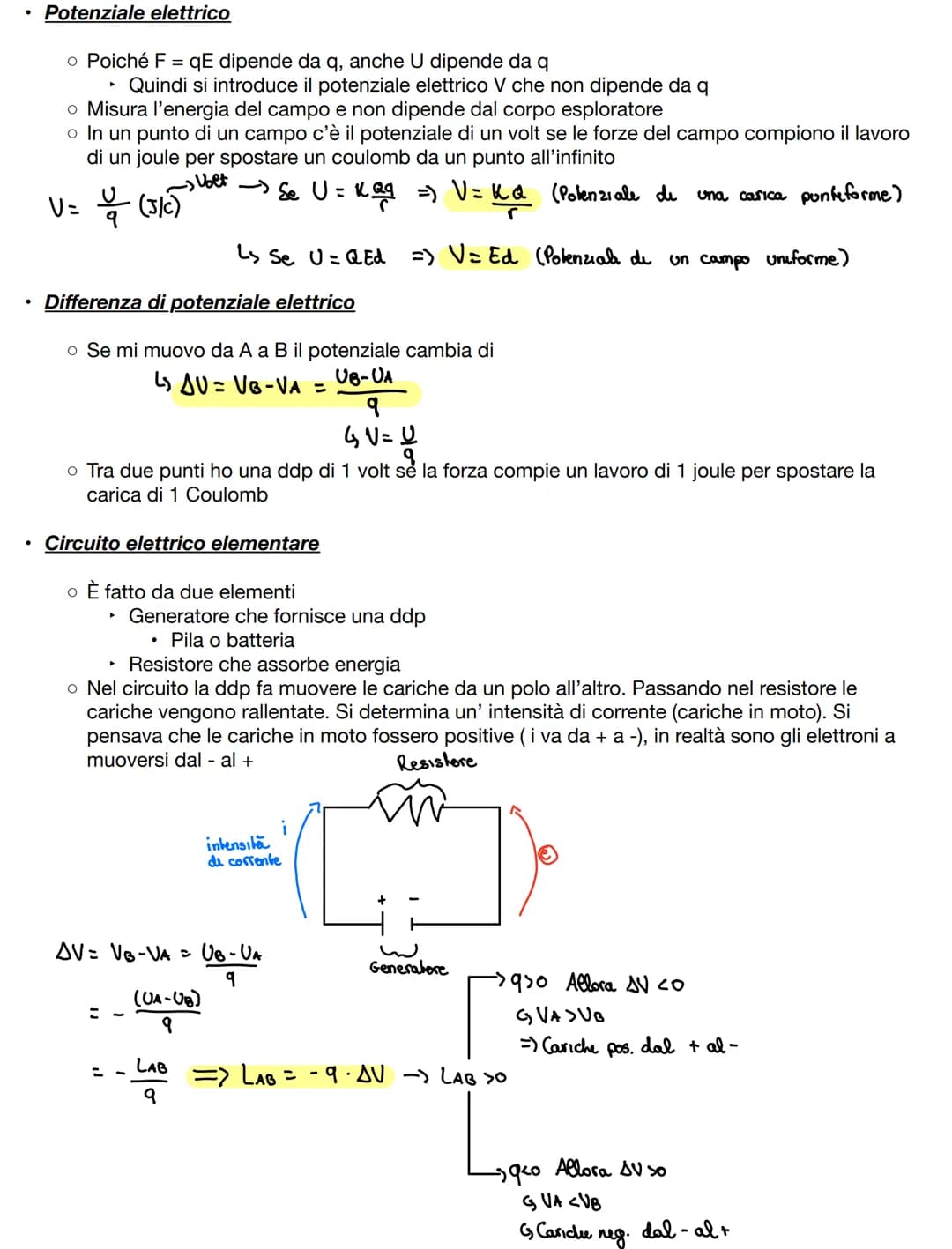

Il Potenziale Elettrico e la Differenza di Potenziale

La differenza di potenziale formula è uno dei concetti più importanti dell'elettrostatica. Il potenziale elettrico V è definito come il rapporto tra l'energia potenziale U e la carica q: V = U/q.

Evidenziazione: La differenza di potenziale spiegazione semplice può essere vista come il "lavoro per unità di carica" necessario per spostare una carica da un punto all'altro del campo.

La relazione tra campo elettrico e potenziale è fondamentale: il campo elettrico è il gradiente negativo del potenziale. In un campo elettrico uniforme, la formula della differenza di potenziale è ΔV = Ed, dove E è l'intensità del campo e d è la distanza.

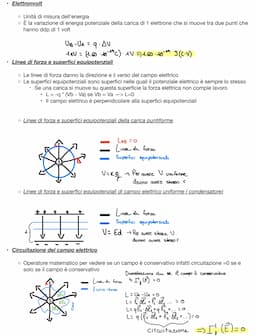

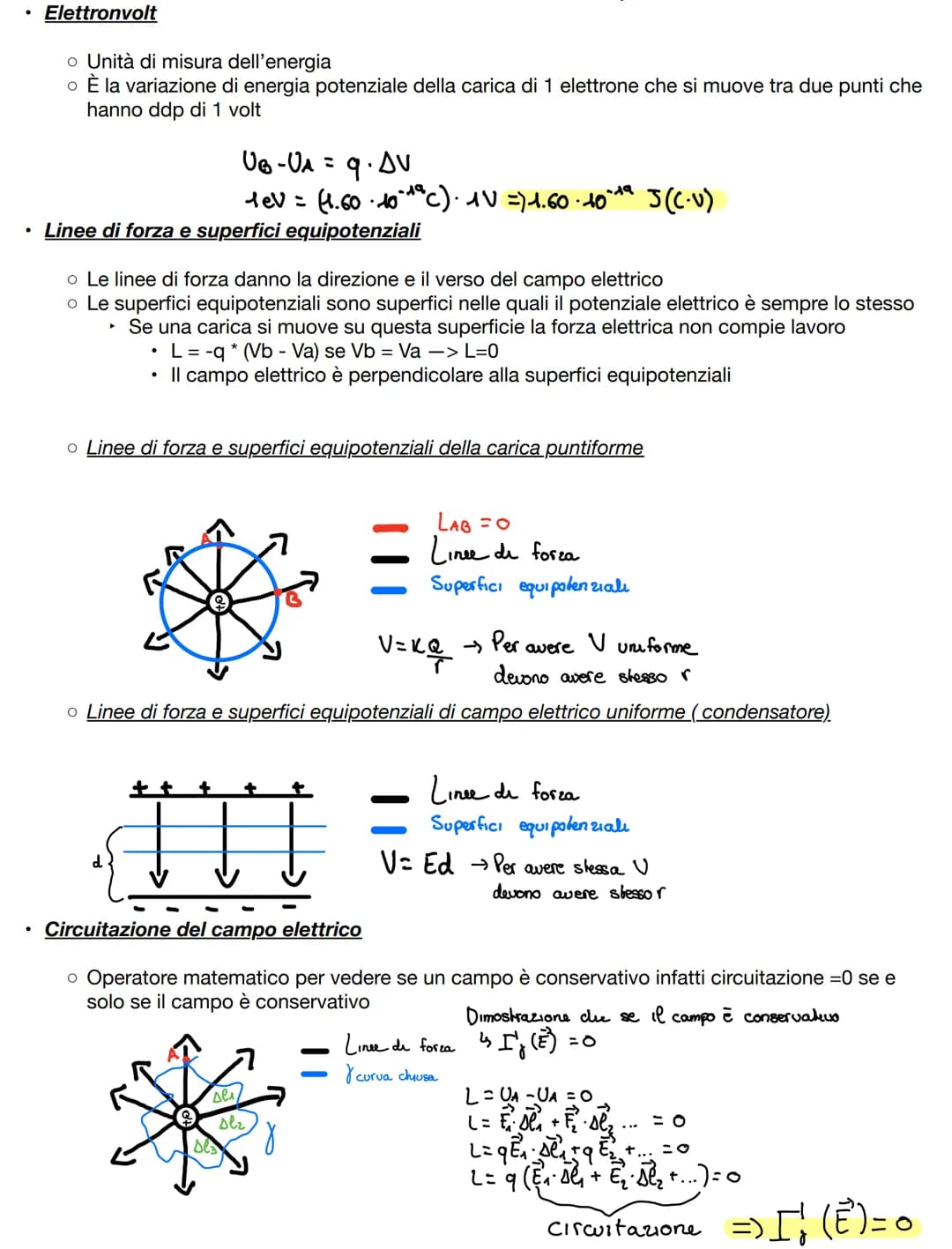

Superfici Equipotenziali e Linee di Forza

Le superfici equipotenziali sono luoghi geometrici dove il potenziale elettrico rimane costante. Queste superfici sono sempre perpendicolari alle linee di forza del campo elettrico.

Vocabolario: Le linee di forza sono curve tangenti in ogni punto al vettore campo elettrico e ne indicano direzione e verso.

Il moto di una carica in un campo elettrico segue principi precisi: una carica che si muove lungo una superficie equipotenziale non subisce variazioni di energia potenziale, quindi la forza elettrica non compie lavoro.

Esempio: In un condensatore piano, le superfici equipotenziali sono piani paralleli alle armature, mentre le linee di forza sono rette perpendicolari ad esse.

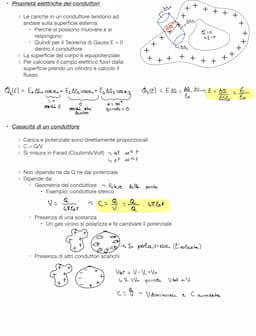

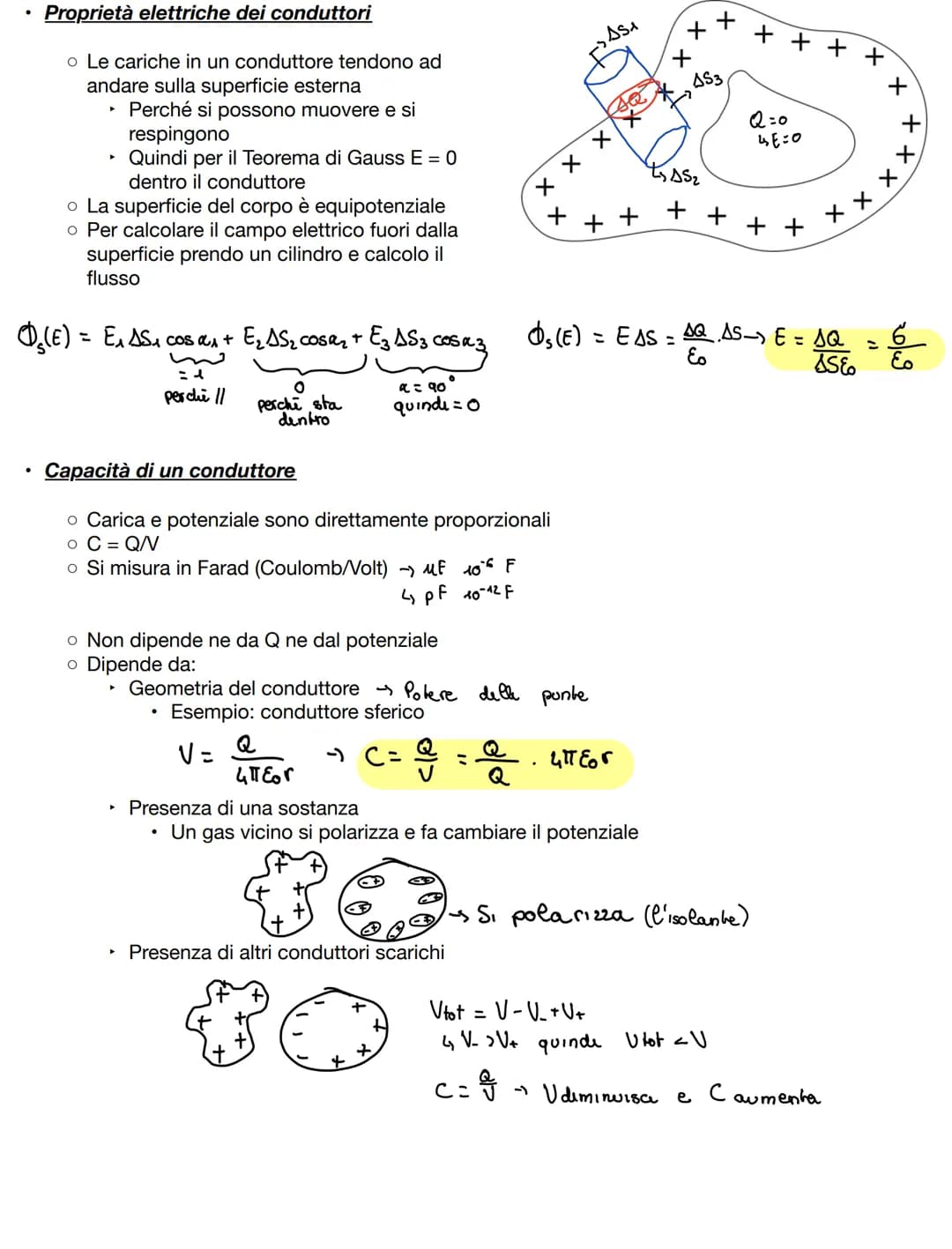

Condensatori e Proprietà Elettriche dei Conduttori

L'energia immagazzinata in un condensatore è un aspetto cruciale dei sistemi elettrici. La capacità di un condensatore è definita come il rapporto tra la carica sulle armature e la differenza di potenziale tra esse.

Definizione: La differenza di potenziale condensatore formula è data da ΔV = Q/C, dove Q è la carica e C la capacità.

Le proprietà elettriche dei conduttori sono governate dal principio che le cariche si distribuiscono sulla superficie esterna per minimizzare l'energia potenziale. Il campo elettrico all'interno di un conduttore in equilibrio elettrostatico è nullo.

Evidenziazione: La capacità di un condensatore si misura in Farad e dipende dalla geometria del conduttore e dal mezzo dielettrico presente tra le armature.

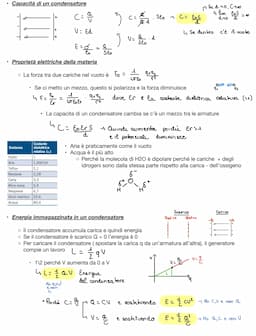

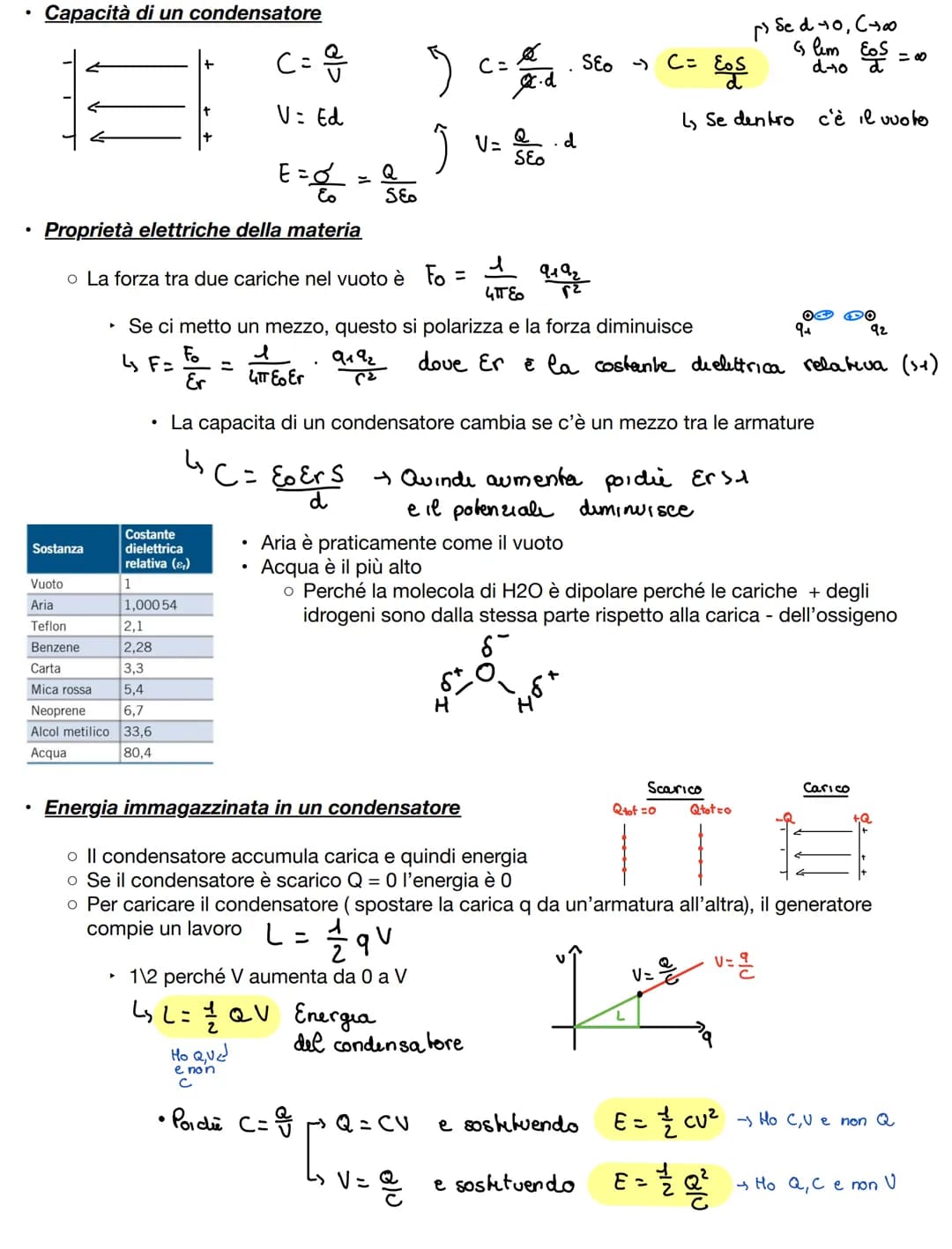

Capacità ed Energia dei Condensatori

La capacità di un condensatore è una proprietà fondamentale che determina quanta carica elettrica può immagazzinare. In presenza di un dielettrico tra le armature, la capacità subisce importanti variazioni.

Definizione: La capacità di un condensatore è il rapporto tra la carica accumulata e la differenza di potenziale tra le armature: C = Q/V

Nel vuoto, la capacità dipende solo dalla geometria del condensatore e dalla costante dielettrica ε₀. Quando si inserisce un materiale dielettrico tra le armature, la capacità aumenta di un fattore εᵣ (costante dielettrica relativa) a causa della polarizzazione del materiale. L'acqua ha il valore più alto di εᵣ (80,4) per via della natura dipolare delle sue molecole.

L'energia immagazzinata in un condensatore è un altro aspetto cruciale. Durante la carica, il generatore compie un lavoro che viene immagazzinato sotto forma di energia elettrostatica nel condensatore. L'energia totale è data dalla formula E = ½CV² = ½QV.

Esempio: Un condensatore con capacità 1 μF sottoposto a una differenza di potenziale di 12V immagazzina un'energia di E = ½(1×10⁻⁶)(12)² = 7,2×10⁻⁵ Joule

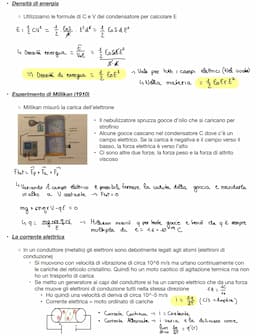

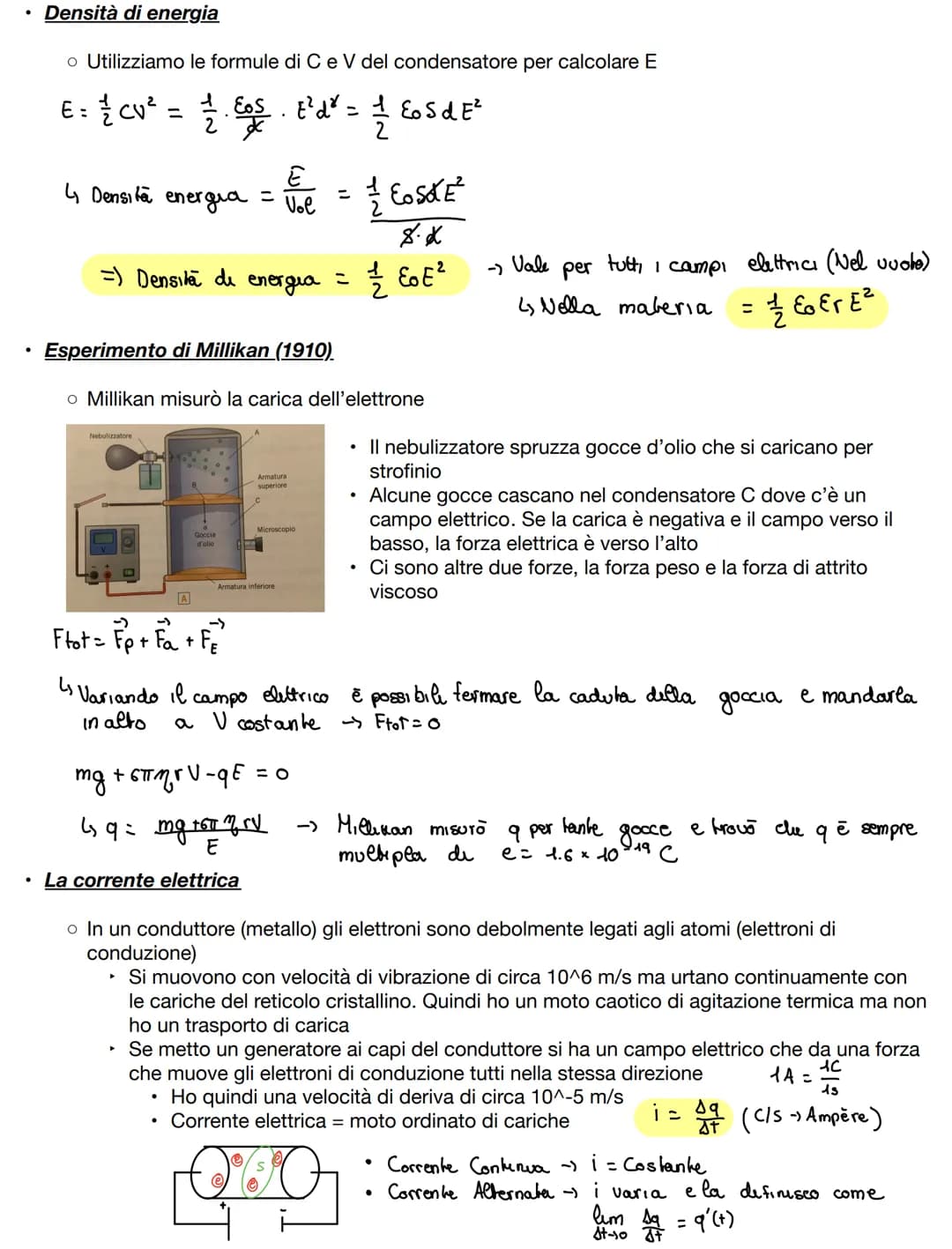

Esperimento di Millikan e Corrente Elettrica

L'esperimento di Millikan del 1910 rappresenta una pietra miliare nella fisica moderna, permettendo la prima misura precisa della carica dell'elettrone.

Evidenza: Millikan determinò che la carica elementare è e = 1,6 × 10⁻¹⁹ C, un valore fondamentale in fisica

La corrente elettrica nei conduttori metallici è costituita dal moto ordinato degli elettroni di conduzione. Questi elettroni, debolmente legati agli atomi, si muovono con una velocità di deriva relativamente bassa (circa 10⁻⁵ m/s) a causa delle continue collisioni con il reticolo cristallino.

La densità di energia in un campo elettrico è data dalla formula u = ½ε₀E². Questa grandezza rappresenta l'energia per unità di volume immagazzinata nel campo elettrico stesso.

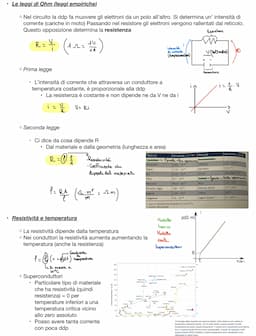

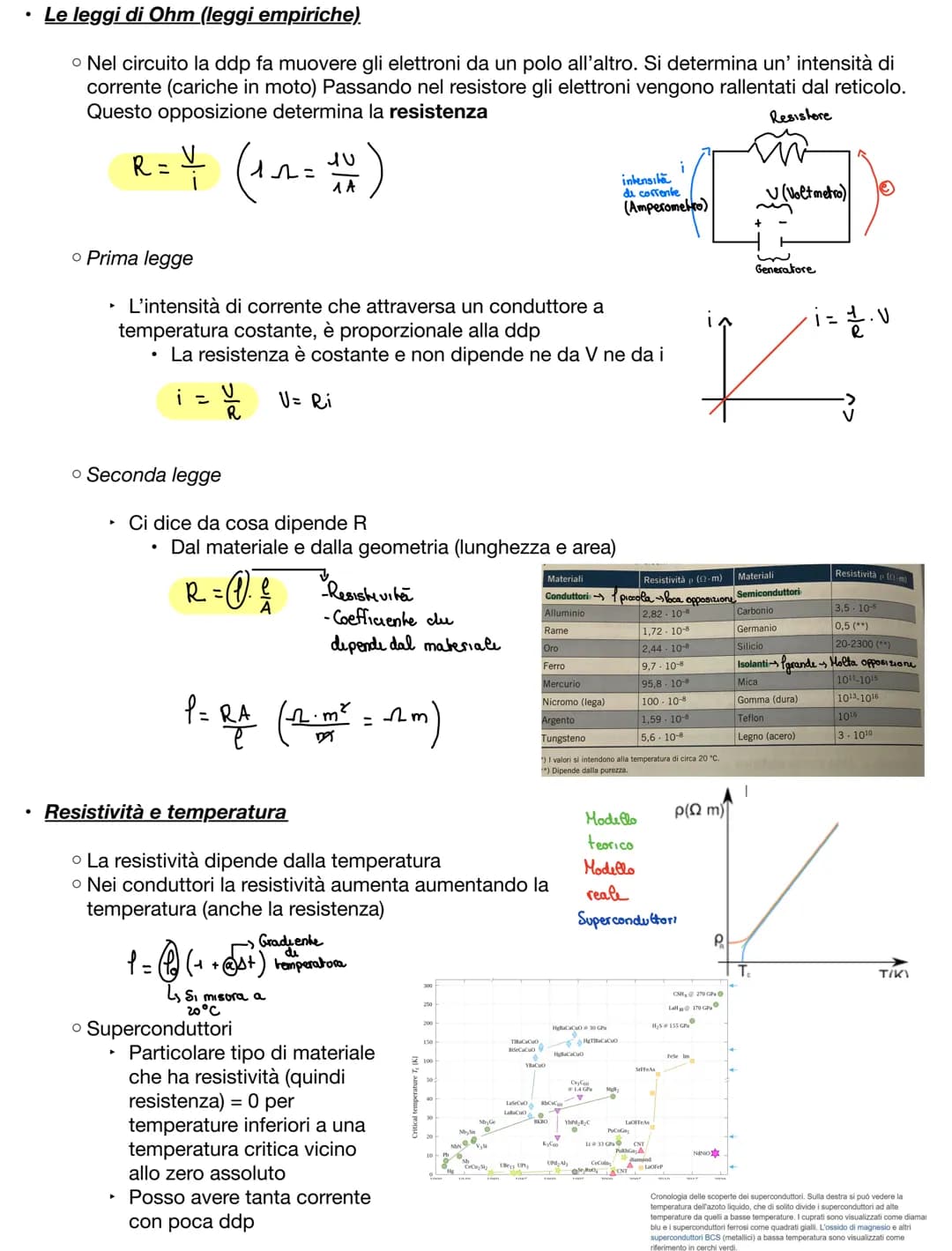

Leggi di Ohm e Resistività

La prima e la seconda legge di Ohm descrivono il comportamento dei conduttori elettrici. La prima legge stabilisce la proporzionalità diretta tra tensione e corrente $V = RI$, mentre la seconda definisce la resistenza in funzione delle caratteristiche geometriche e fisiche del conduttore.

Formula: La resistività ρ è legata alla resistenza R dalla relazione R = ρL/A, dove L è la lunghezza e A l'area della sezione

La resistività dei materiali varia significativamente con la temperatura. Nei conduttori metallici, aumenta all'aumentare della temperatura, mentre nei semiconduttori diminuisce. I superconduttori rappresentano un caso particolare, mostrando resistività nulla sotto una temperatura critica.

La tabella delle resistività mostra valori che vanno da 10⁻⁸ Ω·m per i migliori conduttori fino a 10¹⁶ Ω·m per gli isolanti più efficaci.

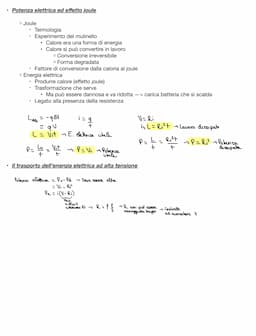

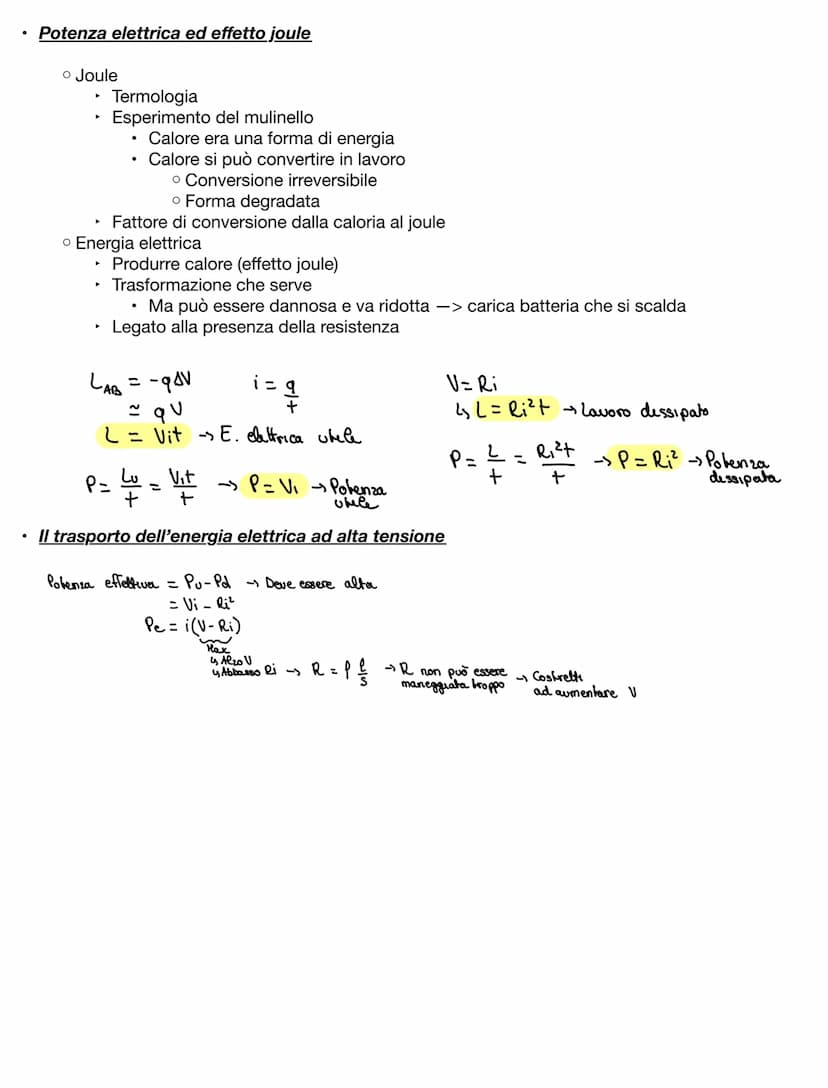

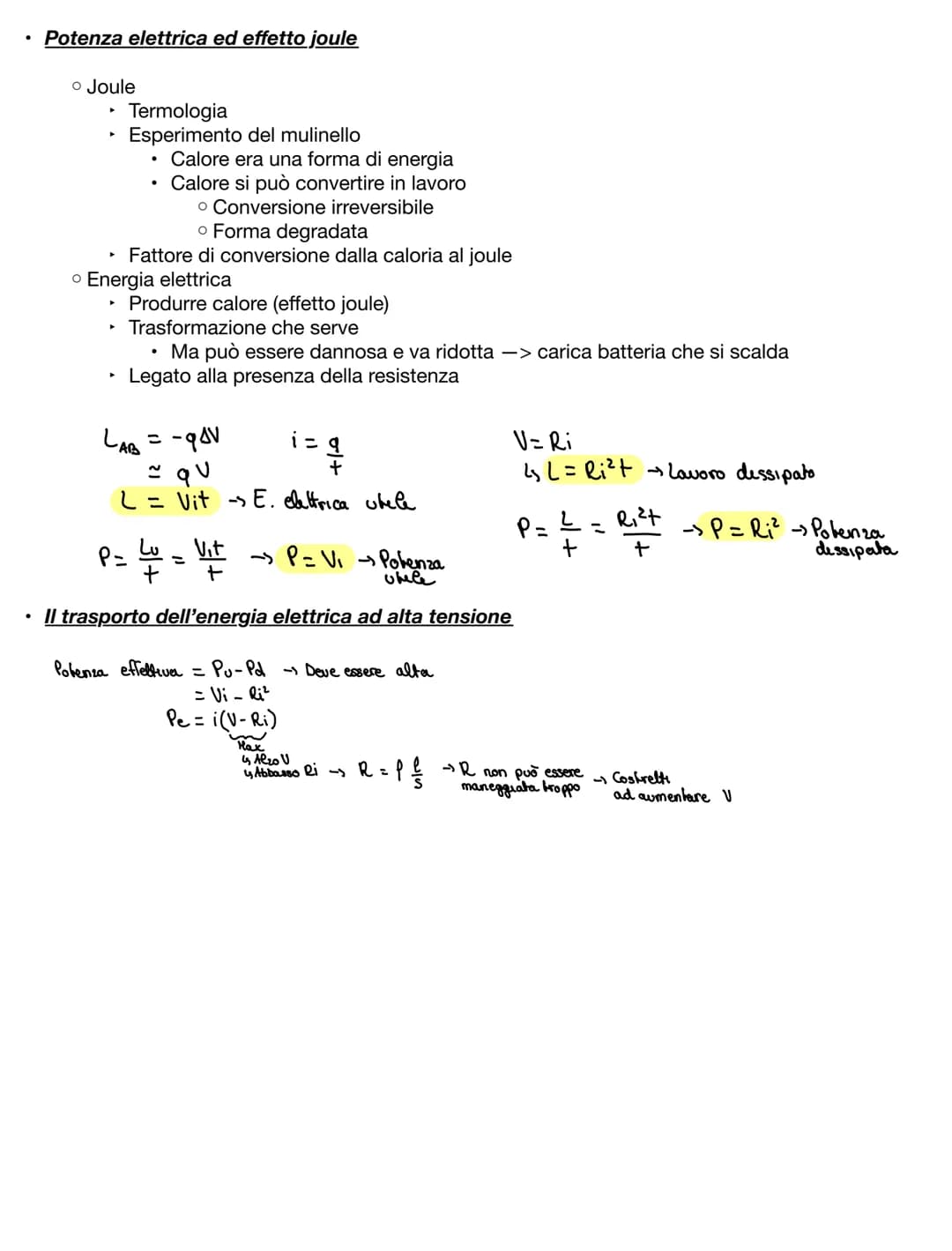

Potenza Elettrica e Circuiti

La potenza elettrica in un circuito è data dal prodotto della tensione per la corrente $P = VI$. L'effetto Joule descrive la dissipazione di energia elettrica in calore, un fenomeno fondamentale ma spesso indesiderato.

Highlight: Nel trasporto dell'energia elettrica, si utilizza l'alta tensione per ridurre le perdite per effetto Joule, poiché la potenza dissipata è proporzionale al quadrato della corrente $P = RI²$

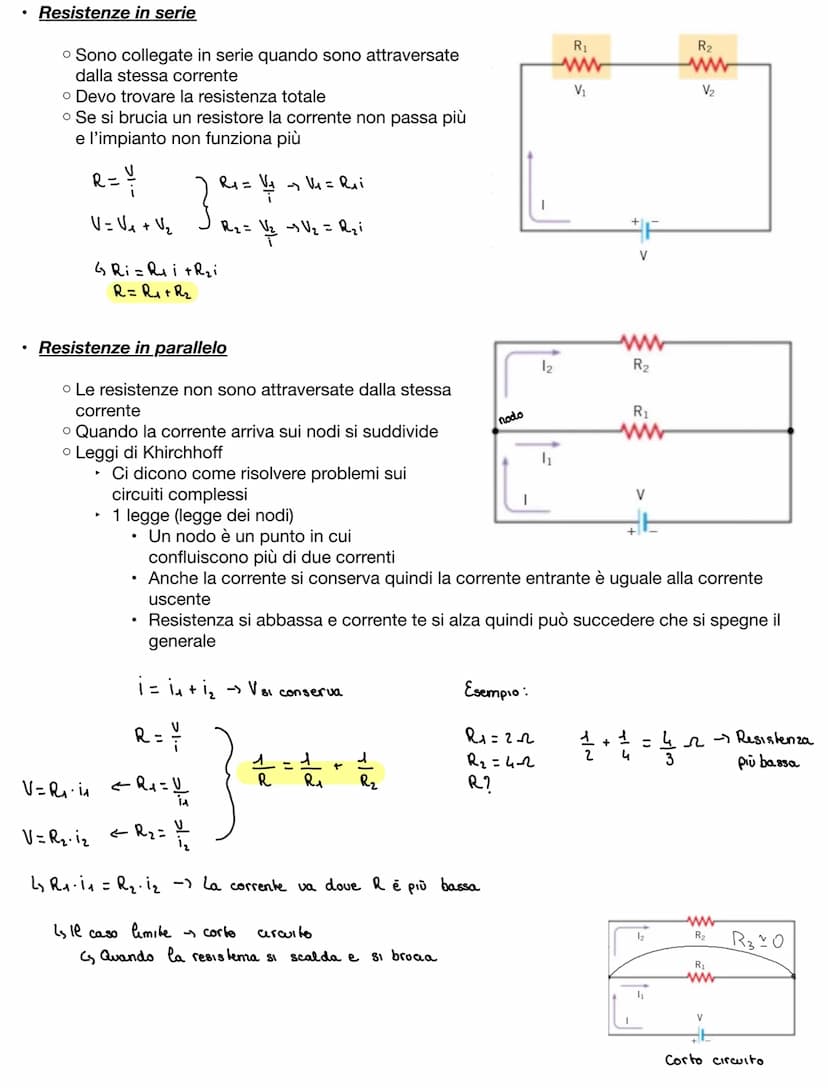

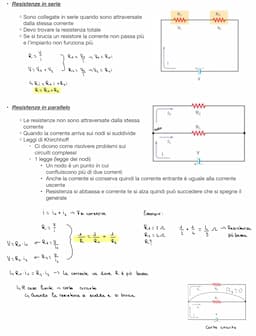

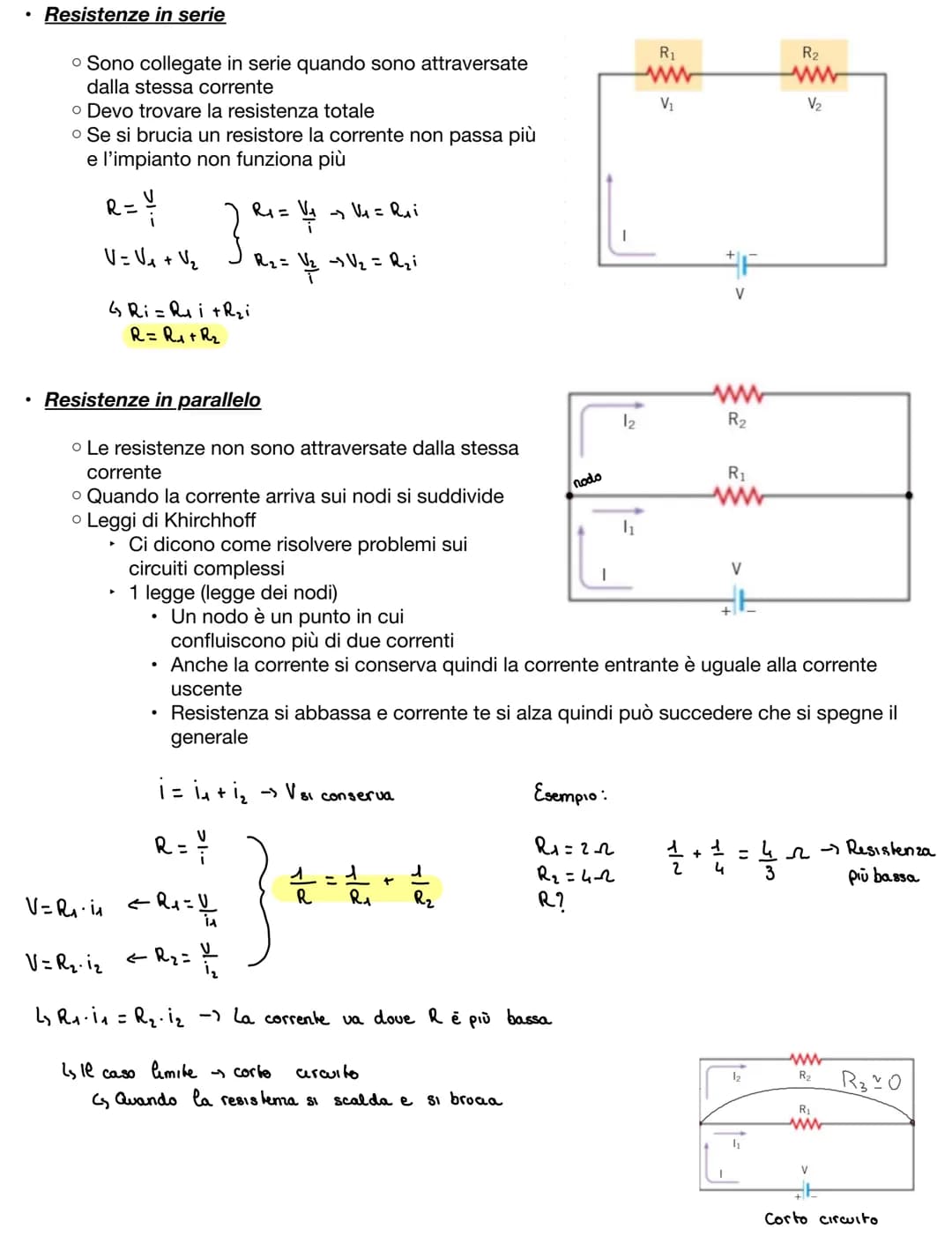

Le resistenze in serie e in parallelo seguono regole diverse per il calcolo della resistenza equivalente. In serie, le resistenze si sommano $Rₑq = R₁ + R₂$, mentre in parallelo si somma il reciproco $1/Rₑq = 1/R₁ + 1/R₂$.

Le leggi di Kirchhoff forniscono gli strumenti matematici per analizzare circuiti complessi, basandosi sulla conservazione della carica (legge dei nodi) e dell'energia (legge delle maglie).

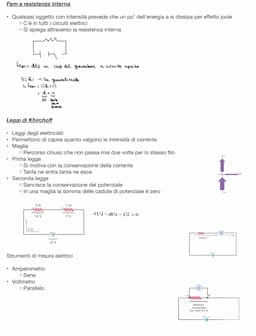

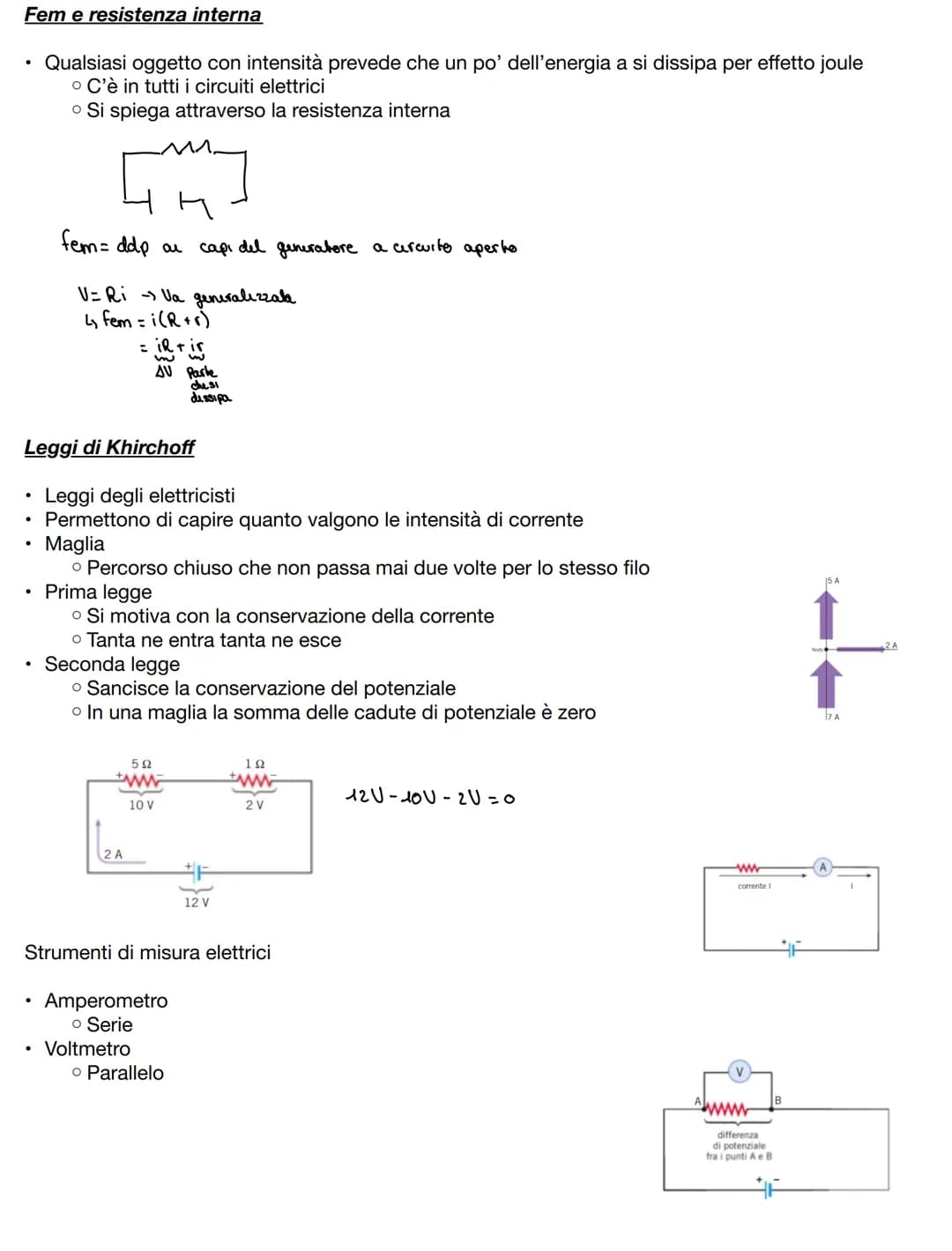

Leggi di Kirchhoff e Forza Elettromotrice: Guida Completa

La comprensione dei circuiti elettrici richiede la conoscenza di due concetti fondamentali: la forza elettromotrice (fem) e le Leggi di Kirchhoff. Questi principi sono essenziali per analizzare il comportamento delle correnti elettriche nei circuiti.

Definizione: La forza elettromotrice (fem) rappresenta la differenza di potenziale ai capi di un generatore quando il circuito è aperto. È l'energia per unità di carica fornita dal generatore.

La fem reale tiene conto della resistenza interna $r$ del generatore, che causa una dissipazione di energia per effetto Joule. La formula completa è: fem = i$R+r$, dove R è la resistenza del circuito esterno e i è la corrente. Questa equazione mostra come parte dell'energia si perde nella resistenza interna del generatore.

Le Leggi di Kirchhoff sono due principi fondamentali per l'analisi dei circuiti elettrici. La prima legge, basata sulla conservazione della corrente, stabilisce che la somma delle correnti entranti in un nodo è uguale alla somma delle correnti uscenti. La seconda legge afferma che in una maglia chiusa, la somma algebrica delle differenze di potenziale è zero.

Esempio: In un circuito con tensione di 12V e due resistenze in serie di 10Ω e 2Ω, applicando la seconda legge di Kirchhoff: 12V - 10V - 2V = 0

Strumenti di Misura e Applicazioni Pratiche nei Circuiti Elettrici

Gli strumenti di misura sono essenziali per verificare il corretto funzionamento dei circuiti elettrici. L'amperometro, collegato in serie nel circuito, misura l'intensità di corrente, mentre il voltmetro, collegato in parallelo, misura la differenza di potenziale tra due punti.

Evidenziazione: Per misurare correttamente la corrente, l'amperometro deve essere sempre collegato in serie, mentre il voltmetro va sempre collegato in parallelo ai punti tra cui si vuole misurare la differenza di potenziale.

La Formula differenza di potenziale campo elettrico è fondamentale per comprendere la relazione tra campo elettrico e differenza di potenziale. In un campo elettrico uniforme, la differenza di potenziale è direttamente proporzionale alla distanza tra i punti considerati.

L'applicazione pratica di questi concetti si trova in numerosi dispositivi elettronici quotidiani. Per esempio, nelle batterie dei telefoni cellulari, la differenza di potenziale determina l'energia disponibile per il funzionamento del dispositivo, mentre la resistenza interna influenza l'efficienza della batteria stessa.

Vocabolario: La maglia in un circuito elettrico è un percorso chiuso che non passa mai due volte per lo stesso conduttore.
