Guida Completa alla Corrente Elettrica

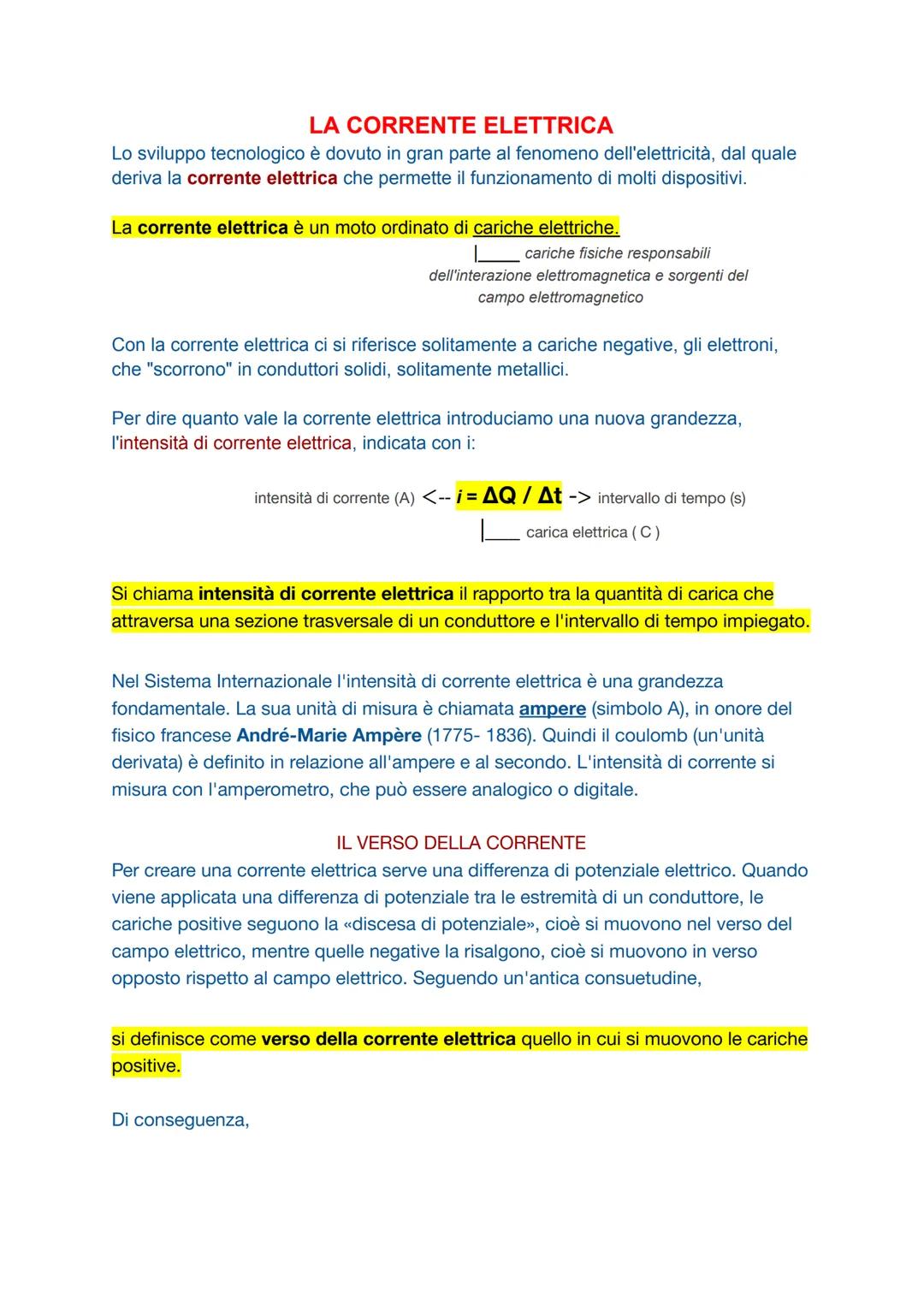

La Corrente Elettrica e la sua Intensità

Pensa alla corrente elettrica come a un fiume di elettroni che scorre attraverso i fili. Per misurare quanto "forte" scorre questo fiume, usiamo l'intensità di corrente elettrica.

L'intensità si calcola dividendo la quantità di carica elettrica per il tempo impiegato: i = ΔQ/Δt. L'unità di misura è l'ampere (simbolo A), in onore del fisico francese Ampère.

Per creare corrente serve una differenza di potenziale tra due punti. È come avere un dislivello: le cariche positive "scendono" verso il potenziale più basso, mentre quelle negative fanno l'opposto. Per convenzione, diciamo che la corrente va sempre dal polo positivo a quello negativo.

💡 Da ricordare: L'amperometro misura l'intensità di corrente, proprio come un tachimetro misura la velocità!

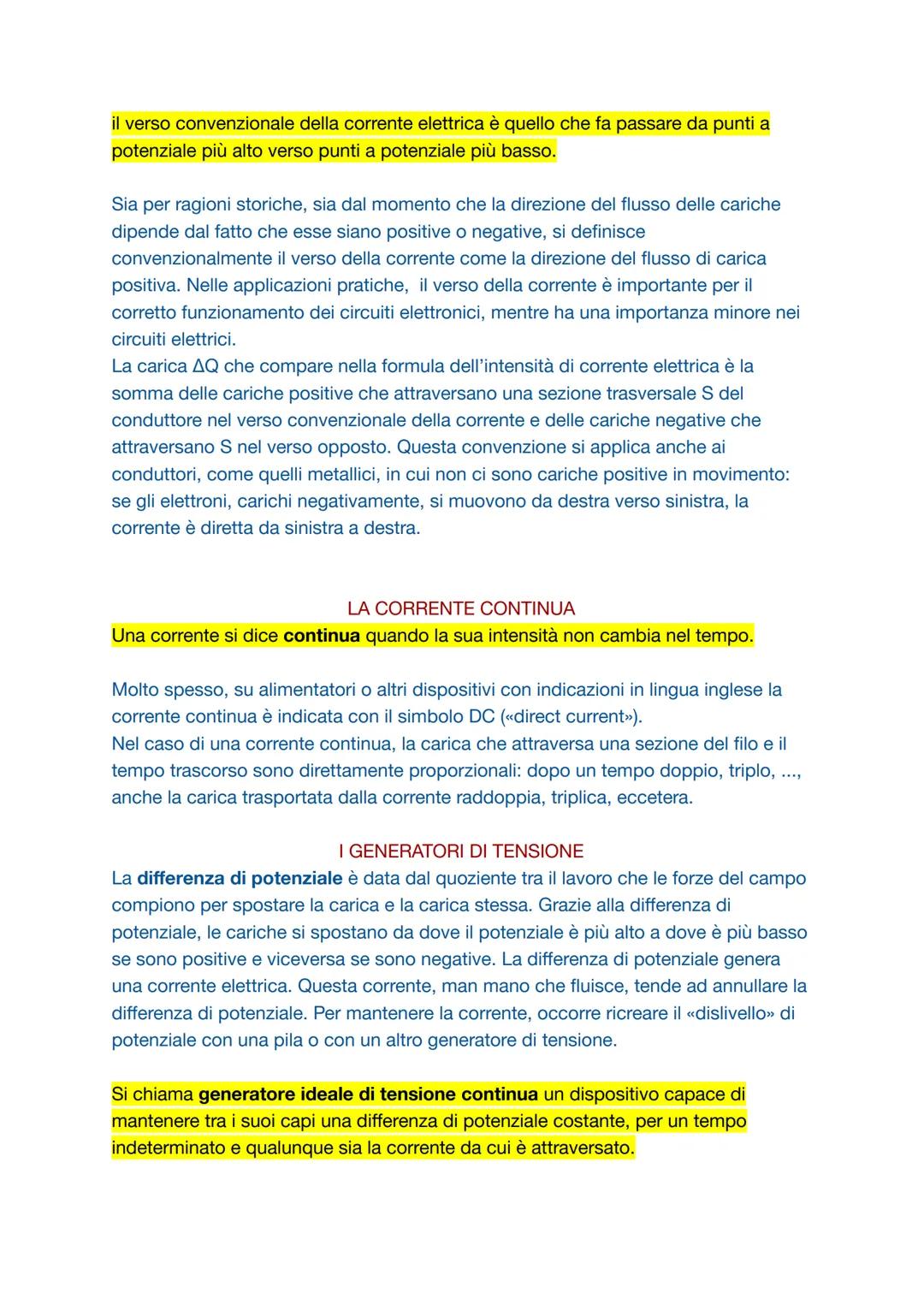

Verso della Corrente e Corrente Continua

Il verso convenzionale della corrente va sempre dal potenziale più alto a quello più basso. Anche se nei metalli sono gli elettroni (negativi) a muoversi, per semplicità immaginiamo sempre cariche positive che si spostano.

La corrente continua (DC in inglese) mantiene la stessa intensità nel tempo. È quella che trovi nelle batterie del telefono o nelle pile. In questo caso, carica e tempo sono direttamente proporzionali: doppio tempo significa doppia carica trasportata.

I generatori di tensione (come le pile) mantengono costante la differenza di potenziale. Funzionano come una "pompa" che sposta continuamente le cariche dal polo negativo a quello positivo, mantenendo attiva la corrente.

💡 Da ricordare: Senza generatori, la corrente si fermerebbe perché le cariche tendono naturalmente ad equilibrarsi!

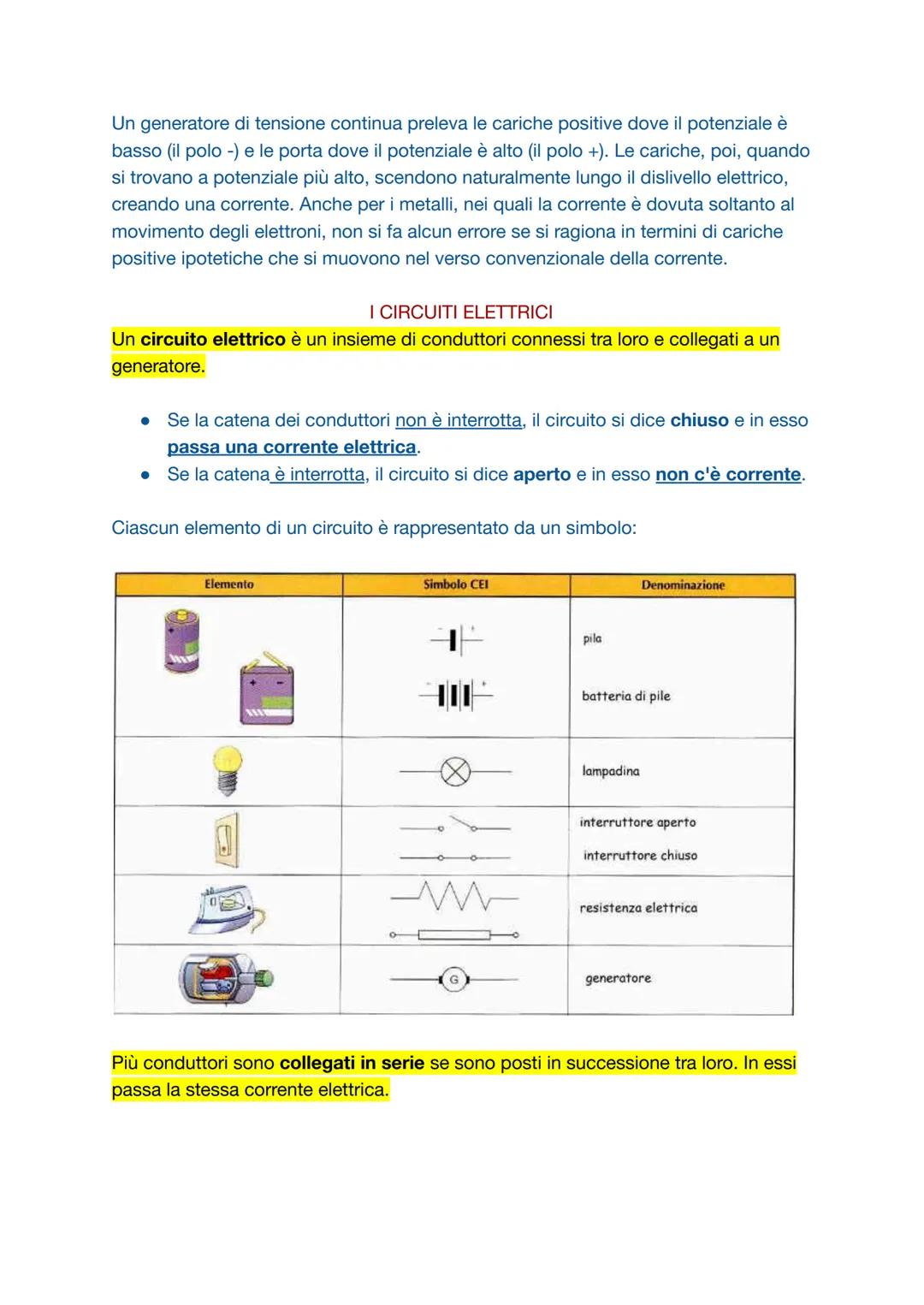

I Circuiti Elettrici

Un circuito elettrico è come un percorso formato da conduttori collegati a un generatore. Se il percorso è completo (circuito chiuso), la corrente scorre. Se è interrotto (circuito aperto), niente corrente.

Ogni componente ha il suo simbolo: pile, lampadine, interruttori, resistenze. È come un linguaggio universale che tutti gli elettricisti capiscono.

Esistono due modi per collegare i componenti. In serie: uno dopo l'altro, come le luci di Natale vecchio stile - passa la stessa corrente in tutti. In parallelo: tutti collegati agli stessi due punti - hanno tutti la stessa tensione.

💡 Da ricordare: Serie = stessa corrente, Parallelo = stessa tensione!

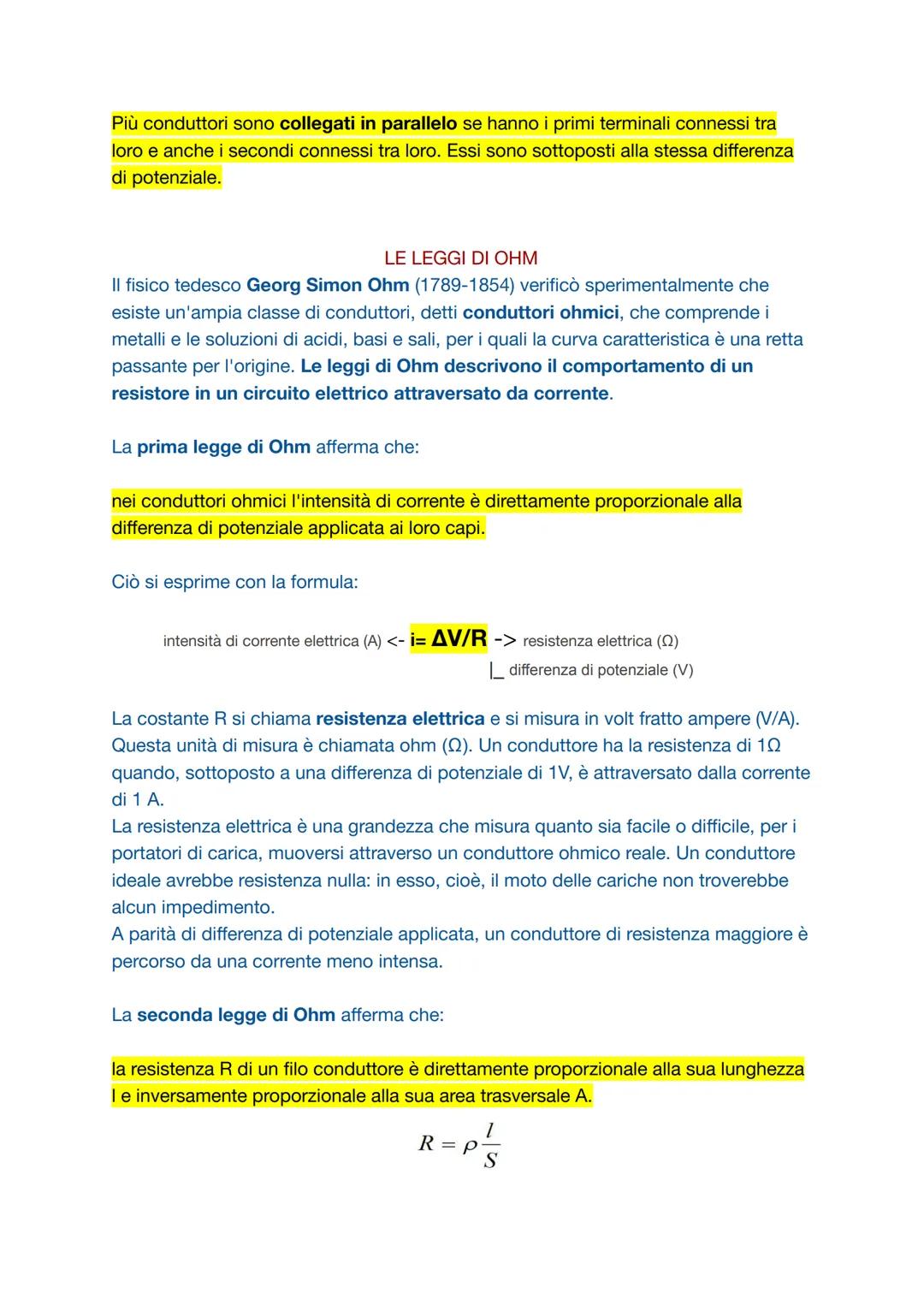

Le Leggi di Ohm

Georg Ohm scoprì due leggi fondamentali che spiegano come funzionano i conduttori ohmici (metalli e soluzioni).

La prima legge di Ohm dice che corrente e tensione sono direttamente proporzionali: i = ΔV/R. La costante R è la resistenza elettrica, misurata in ohm (Ω). Maggiore la resistenza, minore la corrente che passa.

La seconda legge di Ohm spiega da cosa dipende la resistenza: R = ρl/S. Un filo lungo ha più resistenza, uno spesso ne ha meno. Il materiale conta molto: il rame conduce meglio del ferro.

La resistività (ρ) dipende dal materiale e dalla temperatura. È come l'impronta digitale elettrica di ogni sostanza.

💡 Da ricordare: Pensa alla resistenza come al "traffico" nel filo - più è intasato, meno corrente passa!

I Resistori

I resistori sono componenti che seguono la legge di Ohm e controllano il flusso di corrente nei circuiti. Sono essenziali per proteggere altri componenti e regolare le tensioni.

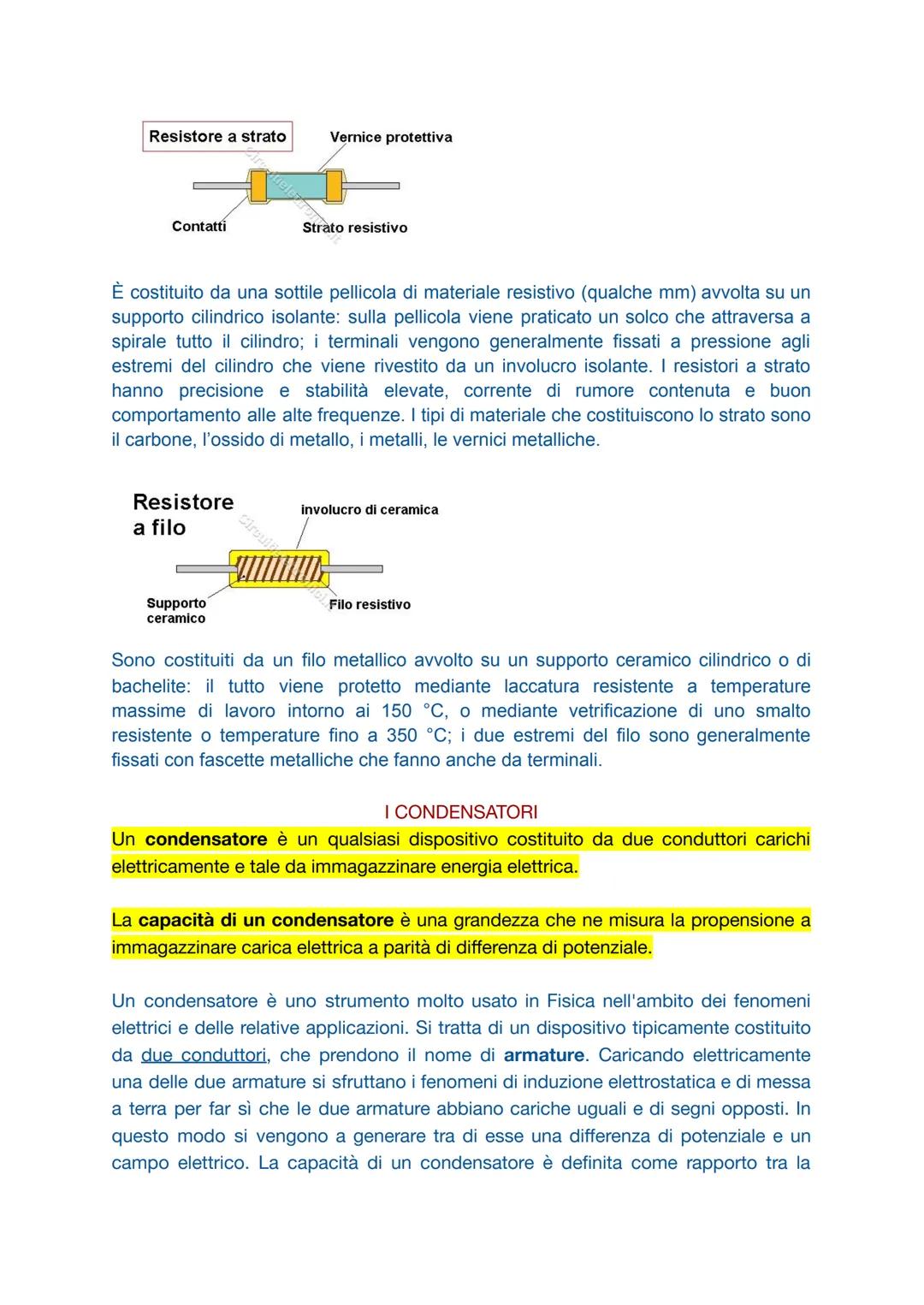

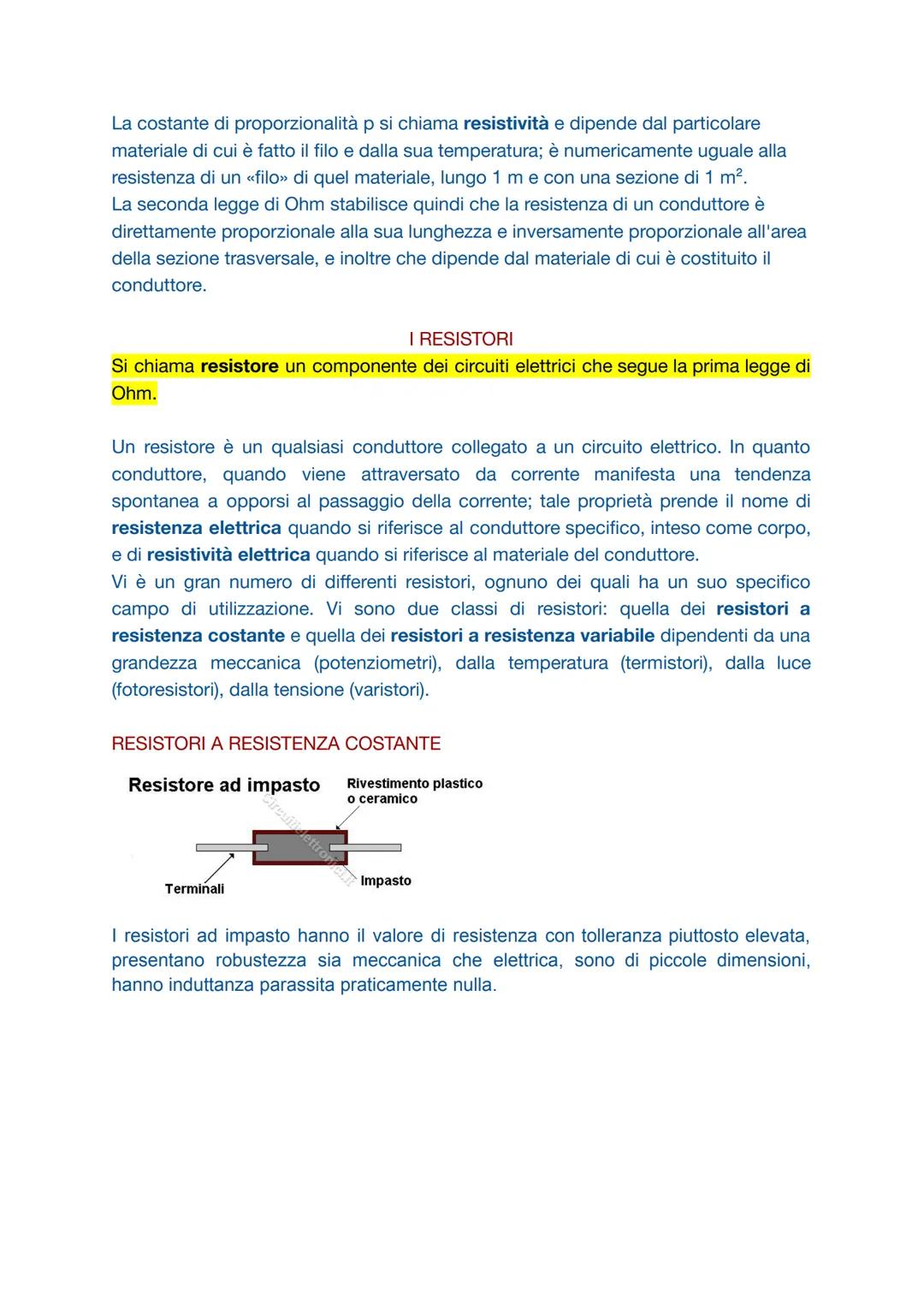

Esistono resistori a resistenza costante di tre tipi principali. I resistori ad impasto sono robusti e piccoli, perfetti per circuiti normali. I resistori a strato sono più precisi, con una pellicola sottile su supporto cilindrico.

I resistori a filo usano filo metallico avvolto su ceramica e resistono a temperature fino a 350°C. Sono ideali quando serve molta potenza.

Esistono anche resistori variabili: potenziometri (controlli del volume), termistori (cambiano con la temperatura), fotoresistori (sensibili alla luce) e varistori (dipendono dalla tensione).

💡 Da ricordare: Ogni tipo di resistore ha il suo "superpotere" specifico per diverse applicazioni!

I Condensatori - Parte 1

I condensatori sono come piccoli serbatoi di energia elettrica. Sono formati da due armature conduttrici che si caricano con cariche uguali ma opposte.

La capacità misura quanto bene un condensatore immagazzina carica a parità di tensione. È il rapporto tra carica e differenza di potenziale.

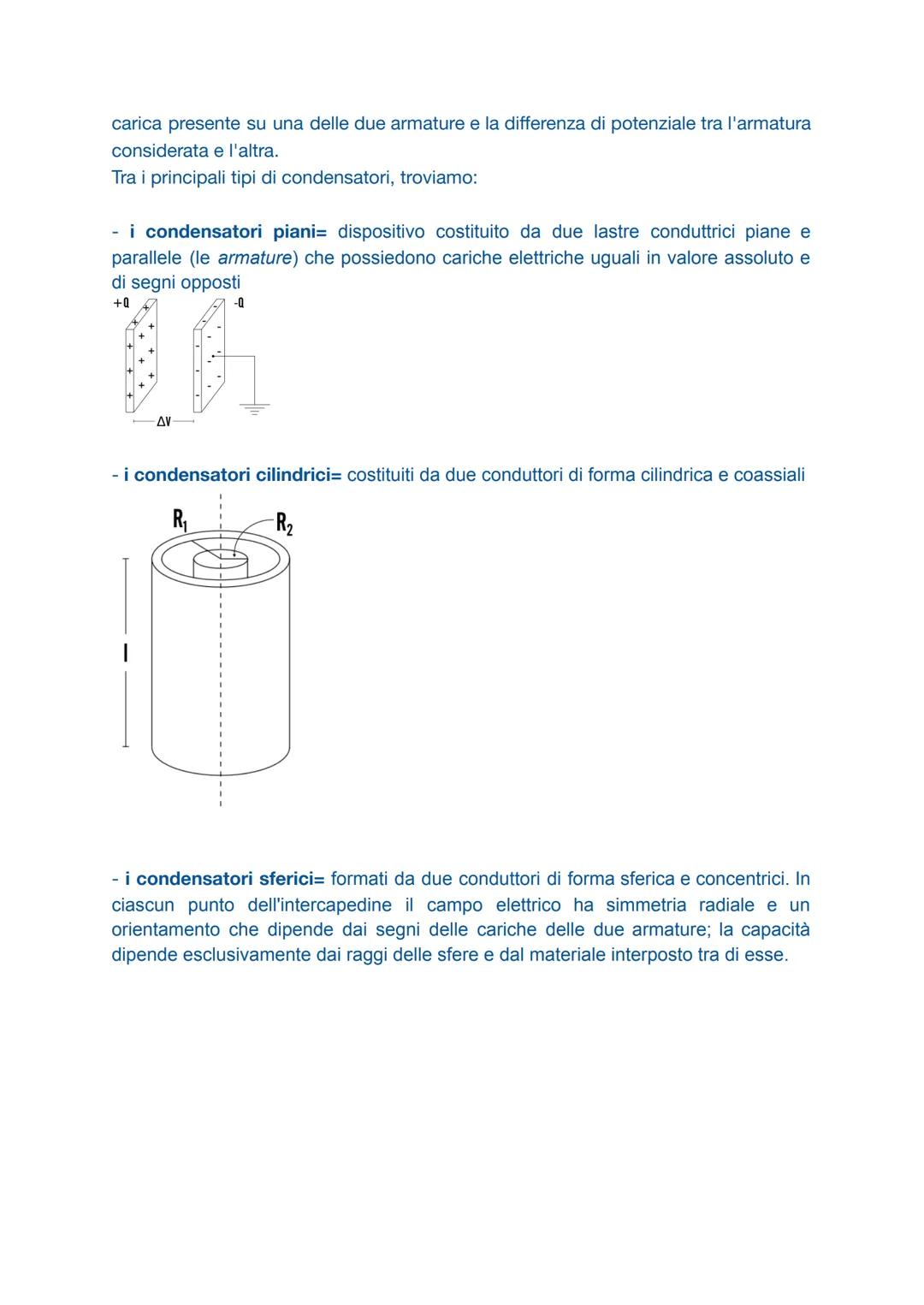

Esistono tre tipi principali. I condensatori piani hanno due lastre parallele - semplici ma efficaci. I condensatori cilindrici usano due cilindri coassiali, perfetti per applicazioni compatte.

I condensatori sferici hanno due sfere concentriche. In tutti i tipi, la capacità dipende dalla geometria e dal materiale isolante tra le armature.

💡 Da ricordare: I condensatori sono come batterie istantanee - si caricano e scaricano molto velocemente!

I Condensatori - Parte 2

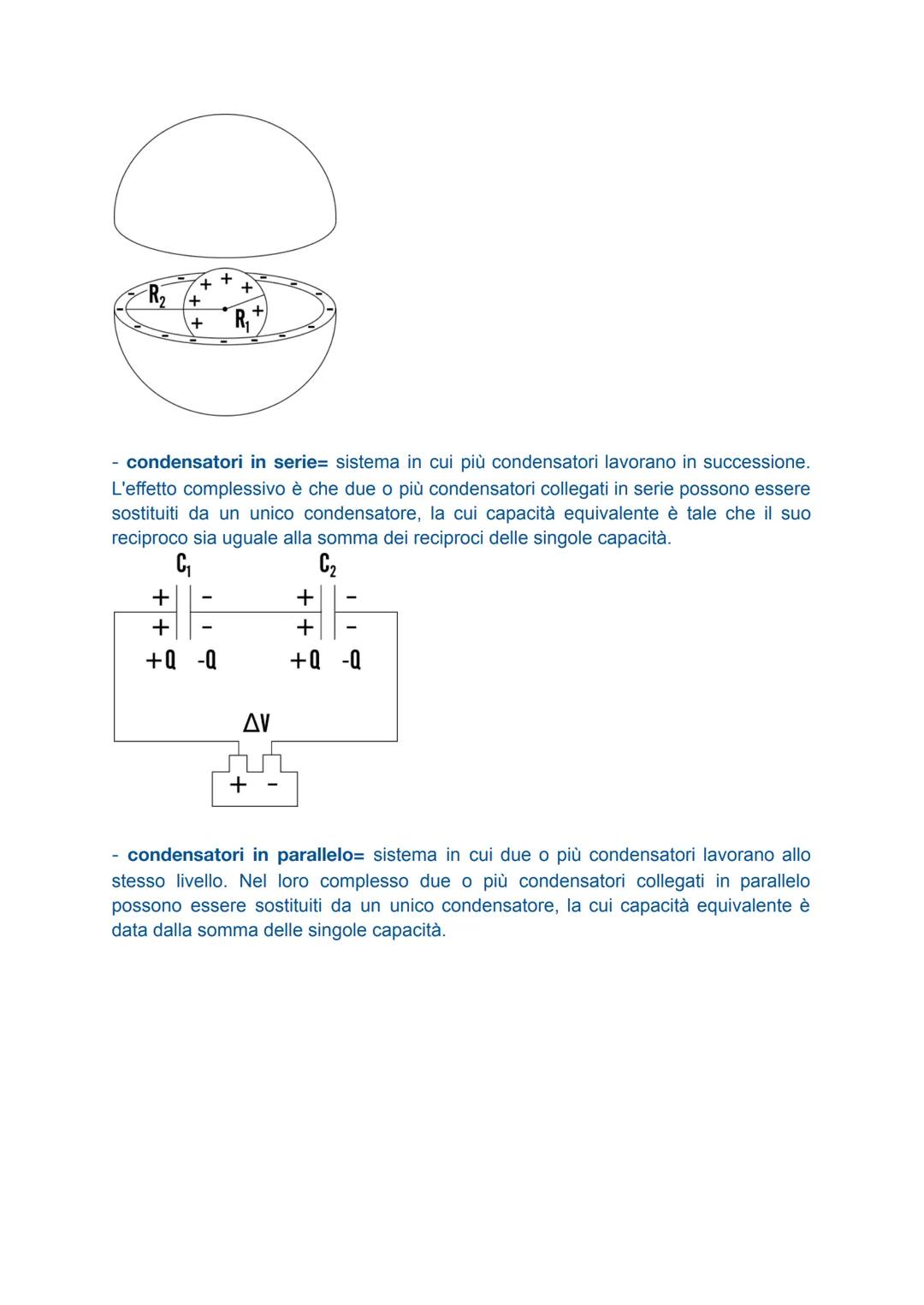

Proprio come i resistori, puoi collegare i condensatori in serie o in parallelo per ottenere effetti diversi.

In serie: i condensatori lavorano uno dopo l'altro. La capacità totale è minore di quella del singolo condensatore più piccolo. La formula è: 1/Ctot = 1/C1 + 1/C2 + ...

In parallelo: tutti i condensatori lavorano allo stesso livello di tensione. La capacità totale è la somma di tutte: Ctot = C1 + C2 + ...

È l'opposto di quello che succede con i resistori! Con i condensatori in parallelo ottieni più capacità, mentre in serie ne ottieni meno.

💡 Da ricordare: Condensatori e resistori si comportano al contrario quando li colleghi insieme!

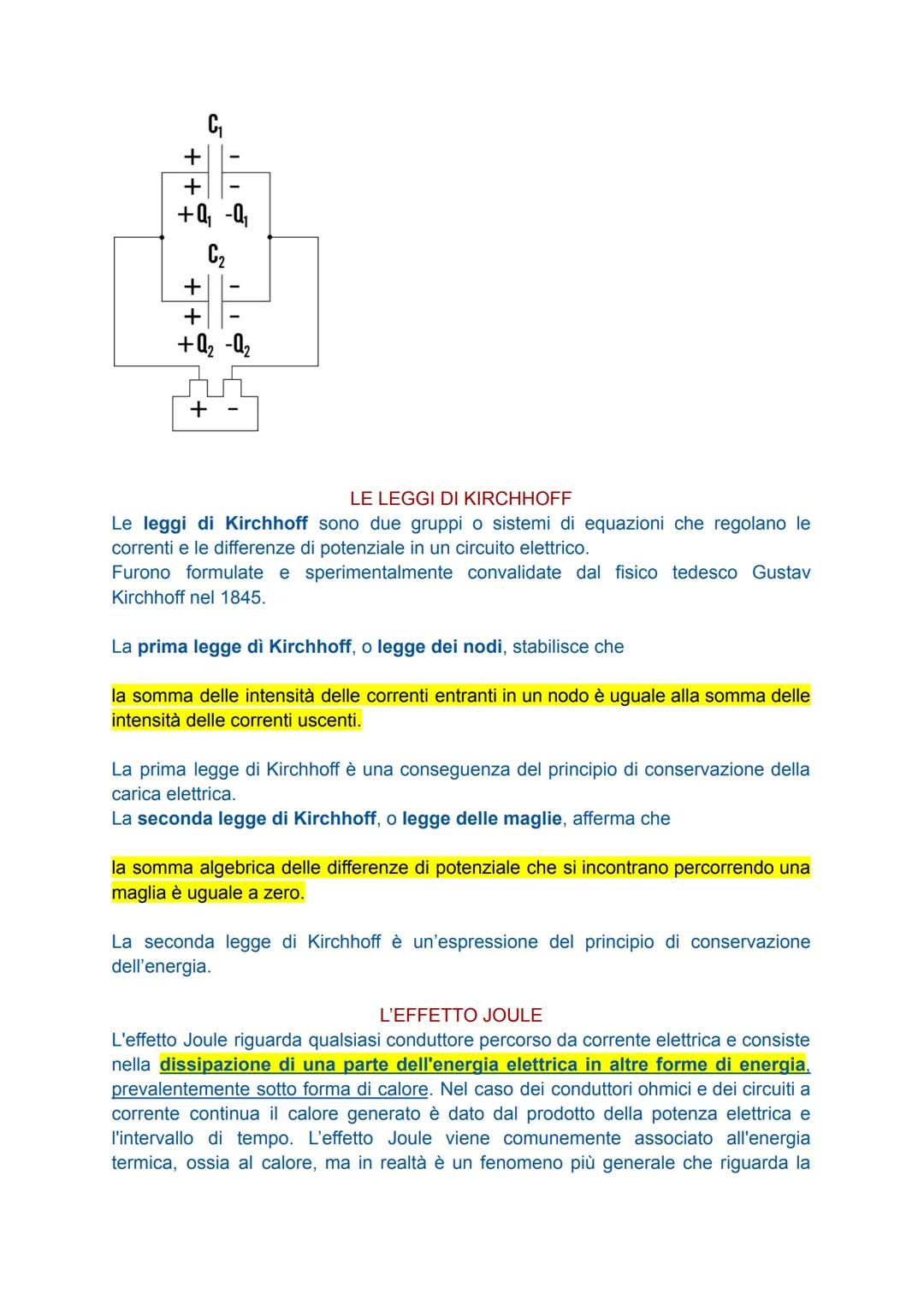

Le Leggi di Kirchhoff

Gustav Kirchhoff formulò due leggi fondamentali che governano tutti i circuiti elettrici. Sono come le regole del traffico per gli elettroni.

La prima legge (legge dei nodi) dice che quello che entra deve uscire: la somma delle correnti che entrano in un punto deve essere uguale a quelle che escono. È il principio di conservazione della carica.

La seconda legge (legge delle maglie) afferma che se fai un giro completo in un circuito, la somma algebrica delle tensioni deve essere zero. È il principio di conservazione dell'energia.

Queste leggi ti permettono di calcolare correnti e tensioni in circuiti anche molto complicati, spezzettandoli in parti più semplici.

💡 Da ricordare: Kirchhoff = conservazione! Né carica né energia si perdono mai nel circuito.

L'Effetto Joule

Quando la corrente attraversa un conduttore, parte dell'energia elettrica si trasforma in calore. Questo è l'effetto Joule, che vedi all'opera ogni volta che un filo si scalda.

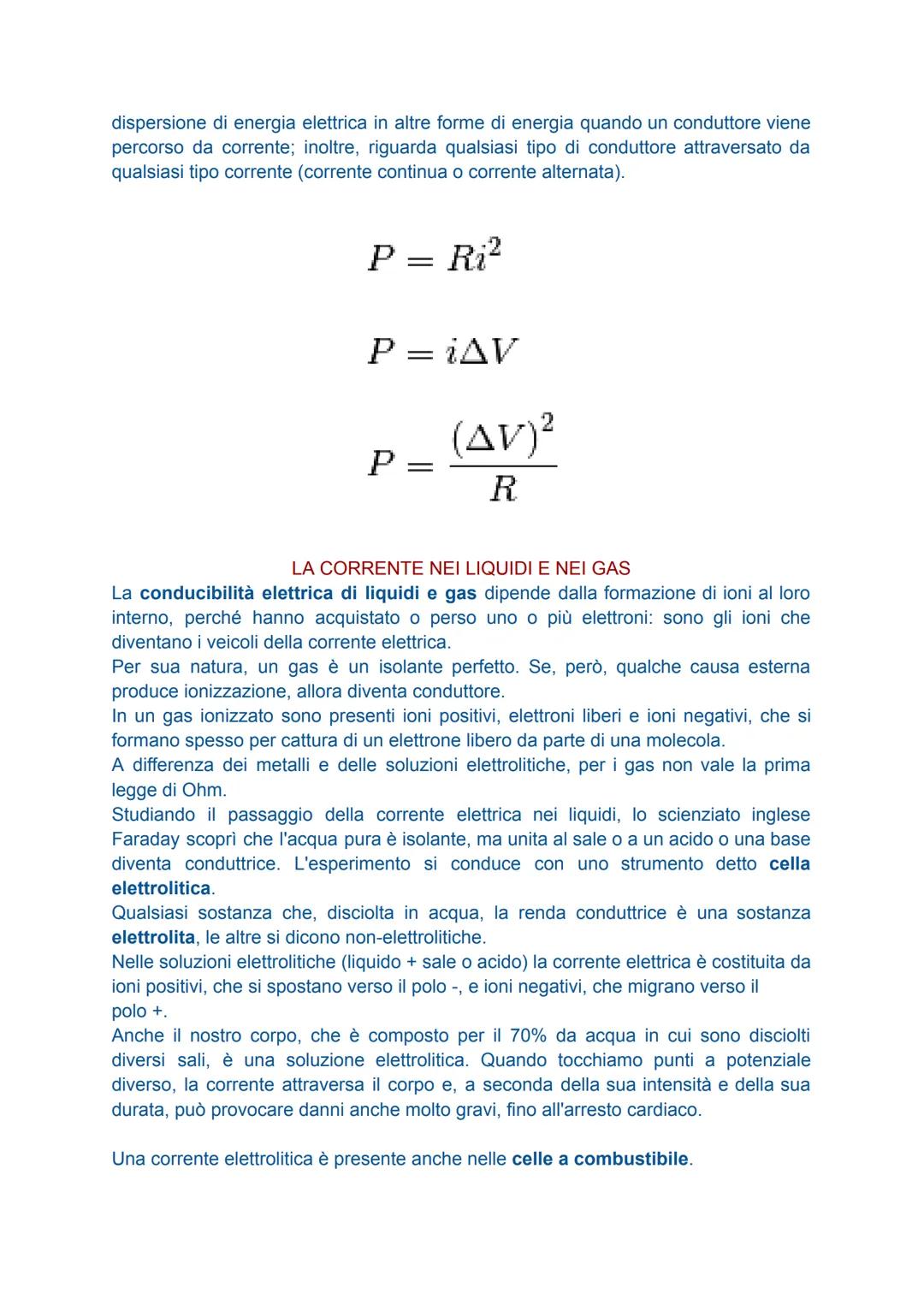

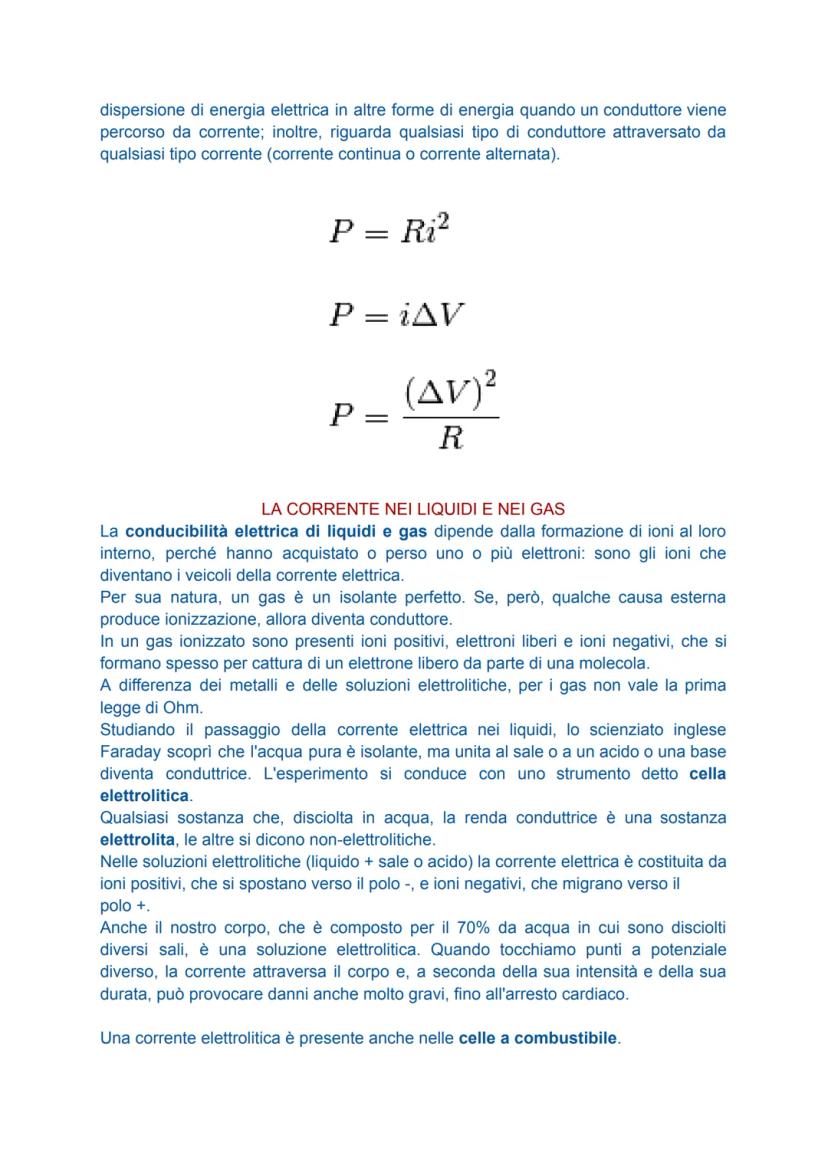

La potenza dissipata si calcola con tre formule equivalenti: P = Ri², P = iΔV, P = (ΔV)²/R. Più corrente passa, più calore si produce.

Questo effetto può essere utile (stufe elettriche, asciugacapelli) o dannoso (surriscaldamento dei circuiti). Gli ingegneri devono sempre considerarlo nei loro progetti.

L'effetto Joule non riguarda solo il calore, ma qualsiasi dispersione di energia elettrica in altre forme quando un conduttore è attraversato da corrente.

💡 Da ricordare: L'effetto Joule spiega perché i caricabatterie si scaldano quando li usi!

Corrente in Liquidi e Gas

A differenza dei metalli, liquidi e gas conducono elettricità solo se contengono ioni (atomi che hanno guadagnato o perso elettroni).

I gas sono normalmente isolanti perfetti, ma se vengono ionizzati diventano conduttori. Nei gas ionizzati corrono ioni positivi, elettroni liberi e ioni negativi. Non seguono la legge di Ohm.

L'acqua pura è isolante, ma con sale, acidi o basi diventa conduttrice. Queste sono le soluzioni elettrolitiche. Il nostro corpo, essendo composto al 70% di acqua salata, conduce elettricità - ecco perché le scosse possono essere pericolose.

Nelle celle elettrolitiche la corrente è portata da ioni positivi verso il polo negativo e ioni negativi verso il polo positivo. Questo principio funziona anche nelle celle a combustibile moderne.

💡 Da ricordare: Il tuo corpo conduce elettricità perché sei fatto principalmente di acqua salata!
