Esplorando il magnetismo: nel vuoto e nella materia

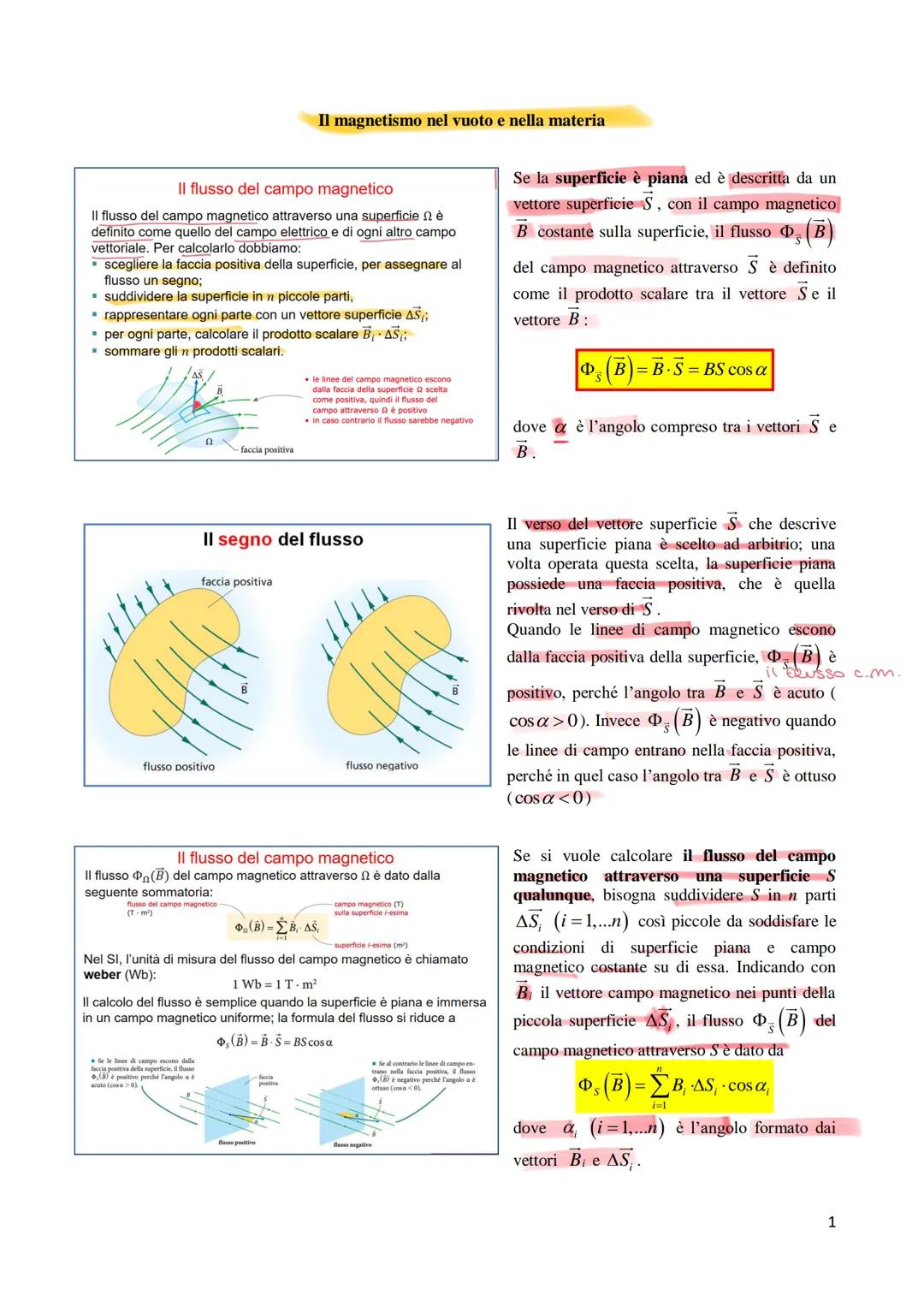

Il Flusso del Campo Magnetico

Ti sei mai chiesto come "misurare" la quantità di campo magnetico che attraversa una superficie? È come calcolare quanta acqua passa attraverso una rete da pesca!

Il flusso del campo magnetico Φ(B) si calcola dividendo la superficie in piccole parti e sommando tutti i contributi: Φ(B) = B·S = BS cos α. L'angolo α tra il campo B e la superficie S determina se il flusso è positivo o negativo.

> Ricorda: Se le linee di campo escono dalla faccia positiva della superficie, il flusso è positivo. Se entrano, è negativo - proprio come decidere se l'acqua entra o esce dalla rete!

L'unità di misura del flusso magnetico è il weber (Wb), dove 1 Wb = 1 T·m². Per superfici curve o campi non uniformi, devi suddividere tutto in piccole parti e sommare i contributi di ciascuna.

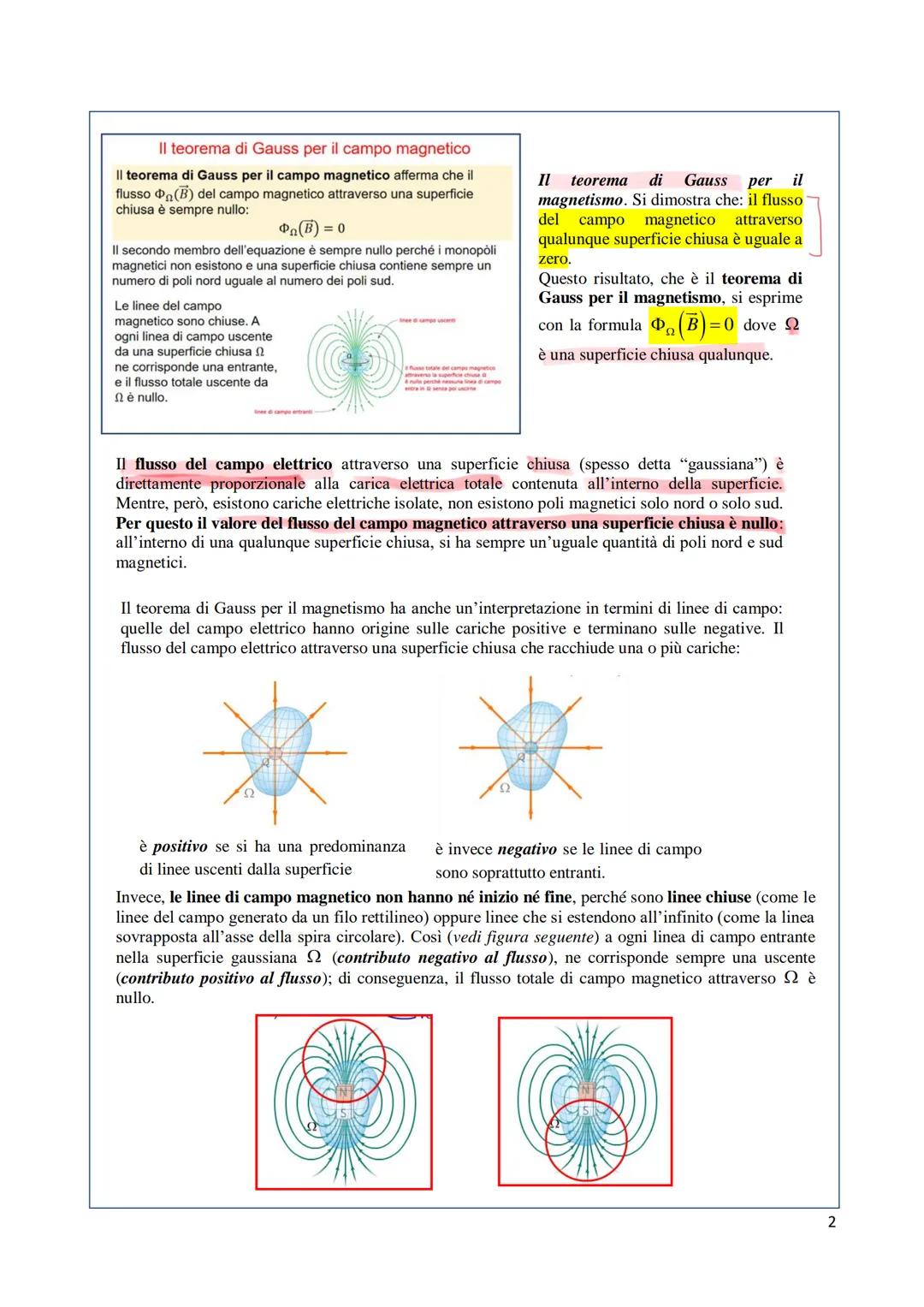

Il Teorema di Gauss per il Campo Magnetico

Ecco una delle differenze più importanti tra elettricità e magnetismo: il flusso magnetico attraverso qualsiasi superficie chiusa è sempre zero! Φ(B) = 0

Perché succede questo? Semplice: non esistono monopoli magnetici. Ogni magnete ha sempre un polo nord E un polo sud. È impossibile avere solo un polo nord isolato, a differenza delle cariche elettriche che possono esistere da sole.

> Pensa alle linee di campo magnetico: sono sempre linee chiuse che non hanno né inizio né fine. Per ogni linea che esce da una superficie chiusa, ce n'è sempre una che entra!

Questo teorema ci dice che le linee di campo magnetico sono fondamentalmente diverse da quelle elettriche: non "nascono" da poli nord e non "muoiono" su poli sud, ma formano sempre percorsi chiusi continui.

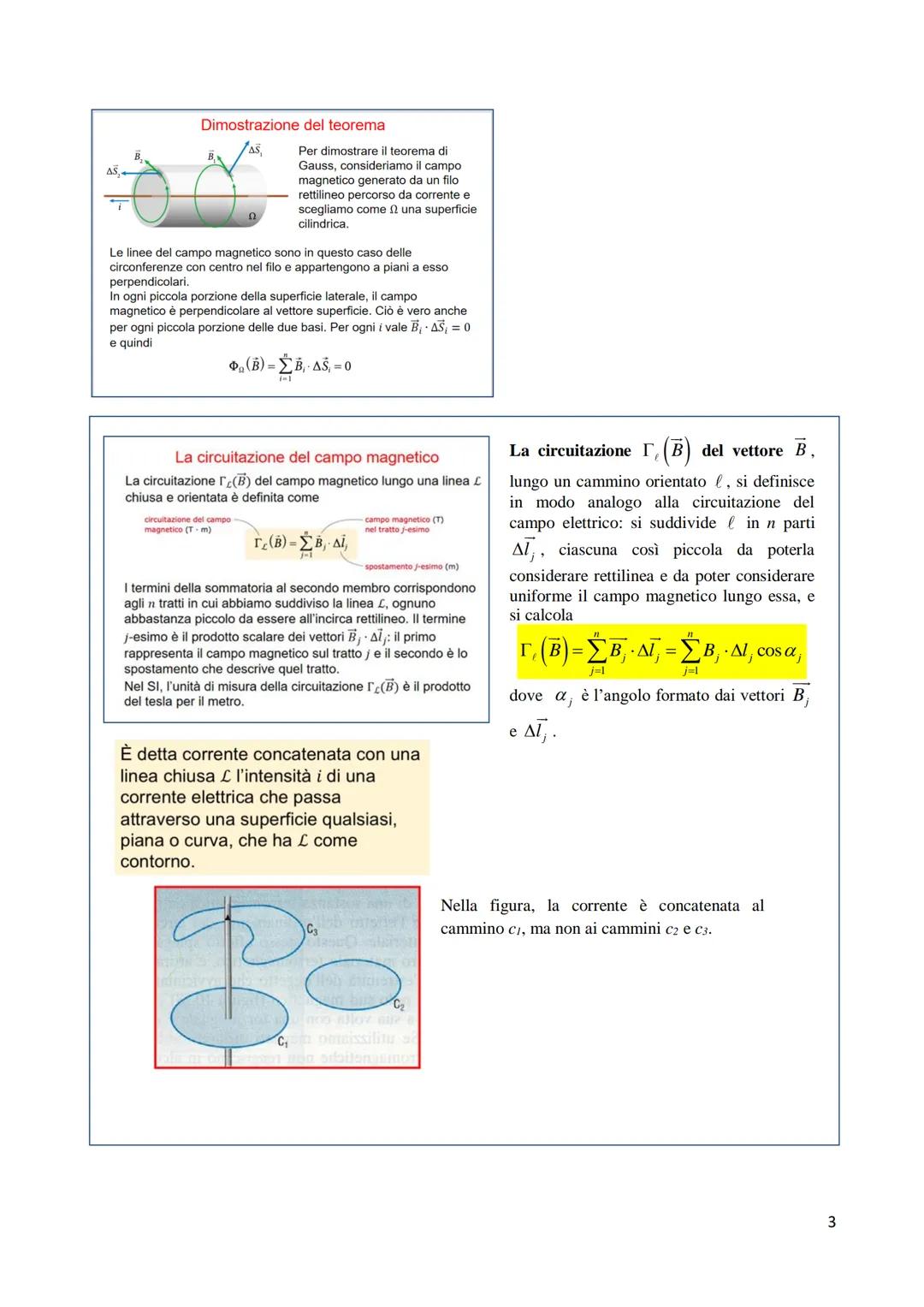

Dimostrazione e Circuitazione del Campo Magnetico

La dimostrazione del teorema di Gauss è elegante: considera un filo percorso da corrente dentro una superficie cilindrica. Le linee di campo sono circonferenze perpendicolari al filo, quindi il campo è sempre perpendicolare alla superficie. Risultato? Flusso zero!

La circuitazione del campo magnetico Γ(B) lungo una linea chiusa è: Γ(B) = Σ Bⱼ·Δlⱼ. È come "sommare" il campo lungo tutto il percorso.

> Concetto chiave: La corrente concatenata è quella che passa attraverso una superficie che ha la linea chiusa come contorno. È come un anello che abbraccia un filo elettrico!

La circuitazione si misura in tesla per metro (T·m) e ci prepara al potentissimo teorema di Ampère. A differenza del campo elettrico, quello magnetico può avere circuitazione diversa da zero.

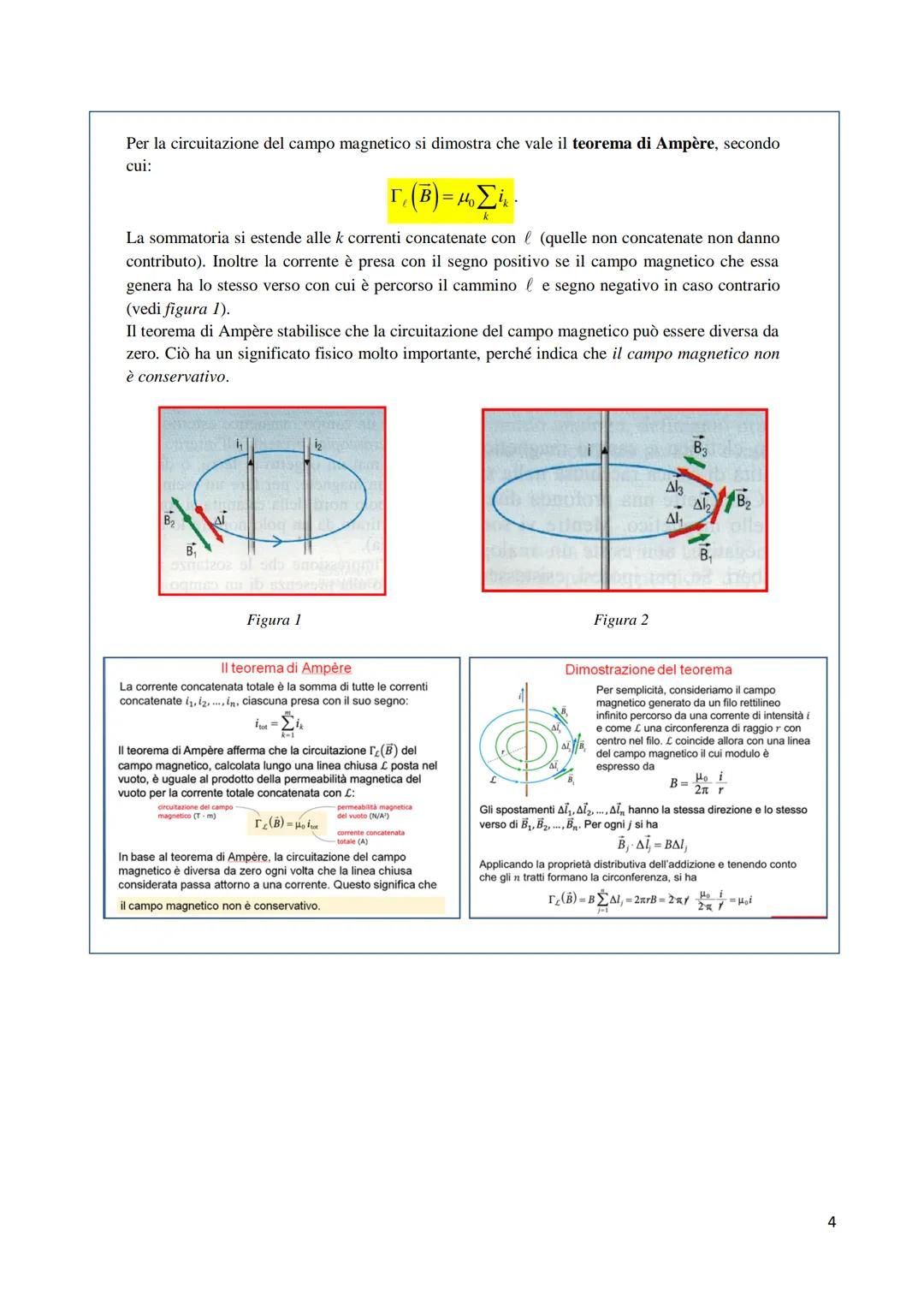

Il Teorema di Ampère

Finalmente arriviamo al teorema di Ampère, uno strumento fondamentale per calcolare i campi magnetici! La formula è: Γ(B) = μ₀ Σi

Questo teorema dice che la circuitazione del campo magnetico lungo una linea chiusa è proporzionale alla corrente totale che attraversa la superficie delimitata da quella linea. Il fattore μ₀ è la permeabilità magnetica del vuoto.

> Attenzione ai segni: La corrente è positiva se il campo che genera ha lo stesso verso del percorso, negativa altrimenti. Usa la regola della mano destra!

La conseguenza più importante? Il campo magnetico non è conservativo. A differenza del campo elettrico statico, la circuitazione può essere diversa da zero. Questo è il motivo per cui esistono i motori elettrici!

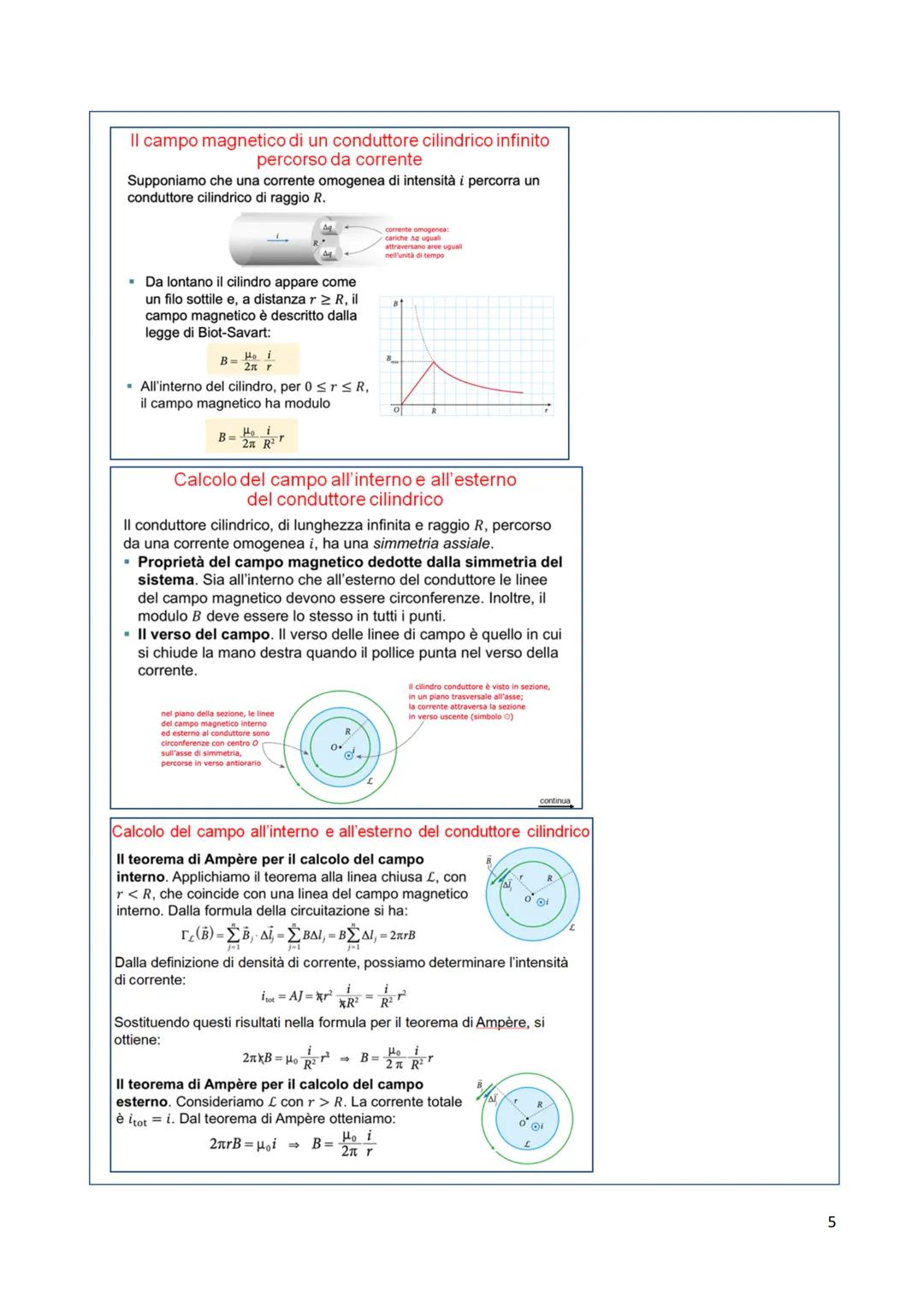

Campo Magnetico di un Conduttore Cilindrico

Applicando il teorema di Ampère a un conduttore cilindrico di raggio R, otteniamo formule diverse per interno ed esterno.

All'esterno (r ≥ R): B = μ₀i/(2πr). Da lontano il cilindro si comporta come un filo sottile - la distanza conta più dello spessore!

All'interno (r ≤ R): B = μ₀ir/(2πR²). Qui il campo cresce linearmente con la distanza dal centro. Al centro del filo, il campo è zero!

> Trucco per ricordare: All'esterno il campo diminuisce con 1/r, all'interno cresce linearmente con r. Il massimo è proprio sulla superficie del conduttore.

La simmetria cilindrica rende questo calcolo elegante: le linee di campo sono circonferenze concentriche, e il teorema di Ampère diventa facilissimo da applicare.

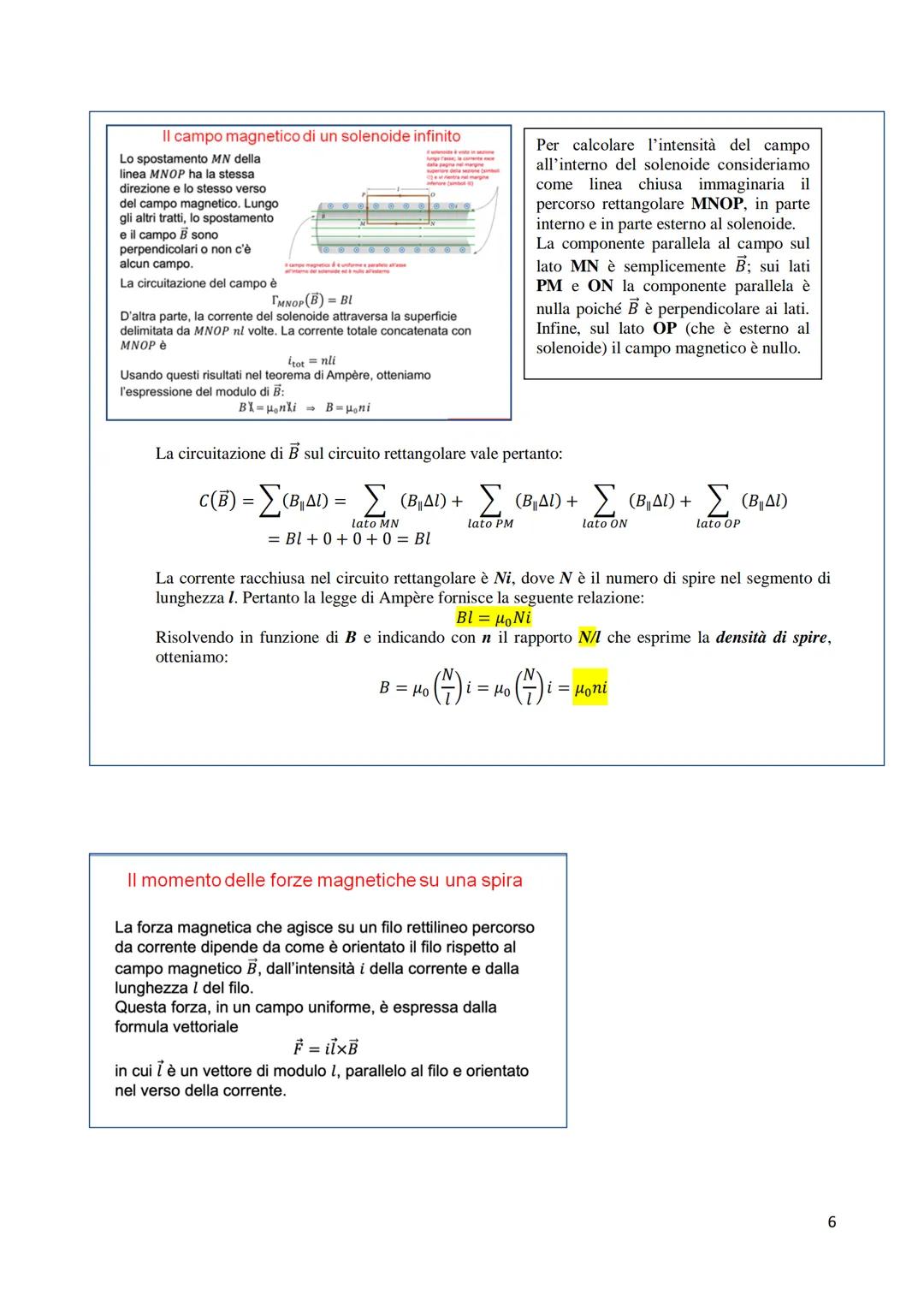

Campo Magnetico di un Solenoide

Il solenoide è fondamentale in elettrotecnica! È una bobina di filo avvolto che crea un campo magnetico uniforme al suo interno.

All'interno del solenoide: B = μ₀ni, dove n è la densità di spire (spire per metro) e i è la corrente. Il campo è uniforme e parallelo all'asse!

All'esterno: B ≈ 0. Praticamente tutto il campo magnetico è confinato all'interno - per questo i solenoidi sono così utili.

> Applicazione pratica: Elettromagneti, relè, altoparlanti e trasformatori usano tutti questo principio. Un solenoide è come un "tubo" per il campo magnetico!

Per calcolare il campo usiamo un percorso rettangolare che attraversa il solenoide. Solo il tratto interno contribuisce alla circuitazione, perché fuori il campo è nullo.

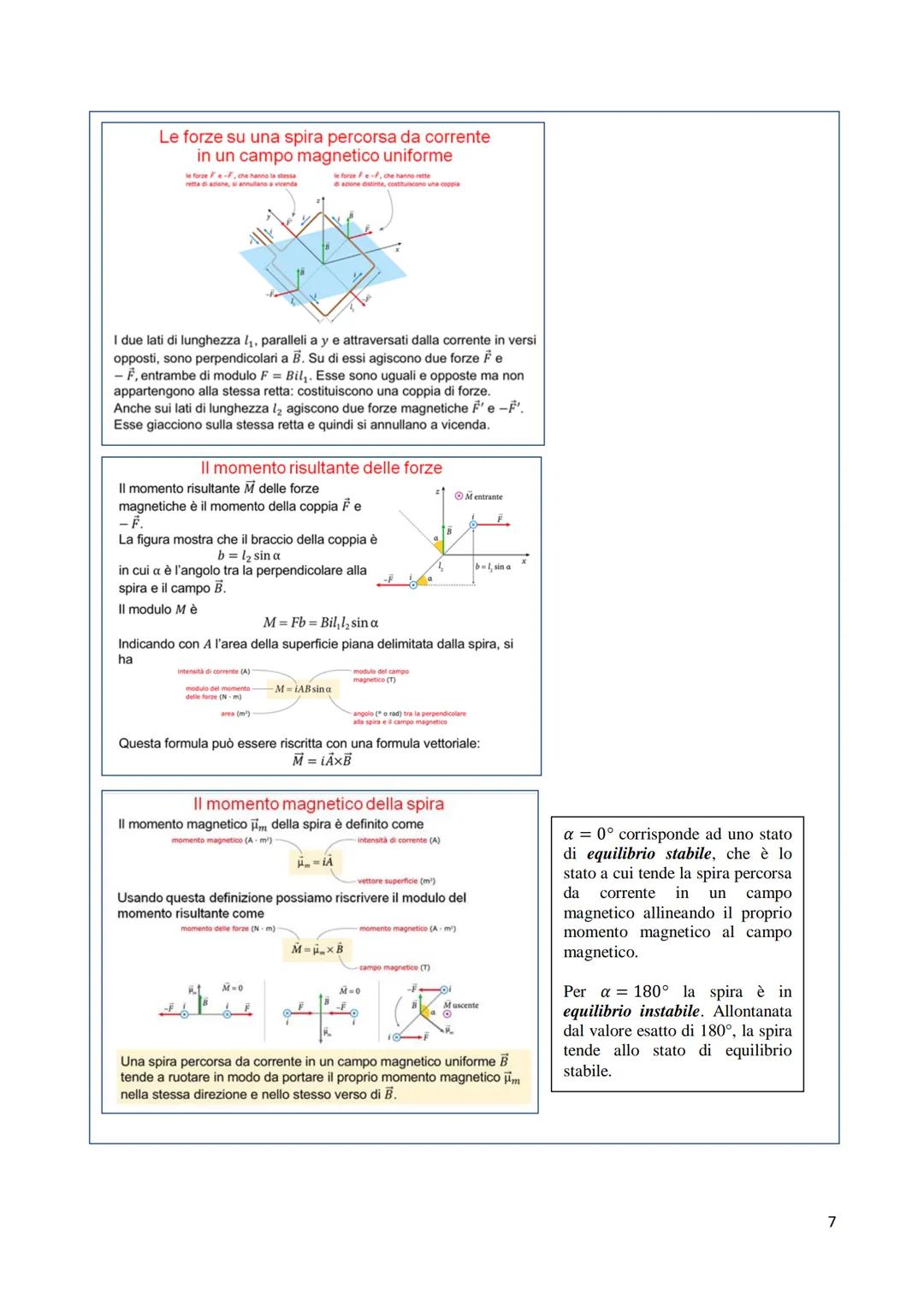

Momento delle Forze Magnetiche su una Spira

Una spira percorsa da corrente in un campo magnetico subisce un momento che tende a farla ruotare. È il principio base dei motori elettrici!

Il momento magnetico della spira è: μₘ = IA, dove I è la corrente e A è il vettore superficie. Il momento delle forze è: M = μₘ × B.

La spira tende sempre ad allineare il suo momento magnetico con il campo esterno, proprio come l'ago di una bussola! L'equilibrio stabile si ha quando μₘ e B sono paralleli e concordi $α = 0°$.

> Posizioni di equilibrio: α = 0° è stabile (la spira ci rimane), α = 180° è instabile (basta un piccolo disturbo per farla ruotare verso α = 0°).

Le forze sui lati paralleli formano una coppia che fa ruotare la spira. I lati perpendicolari al campo si annullano a vicenda.

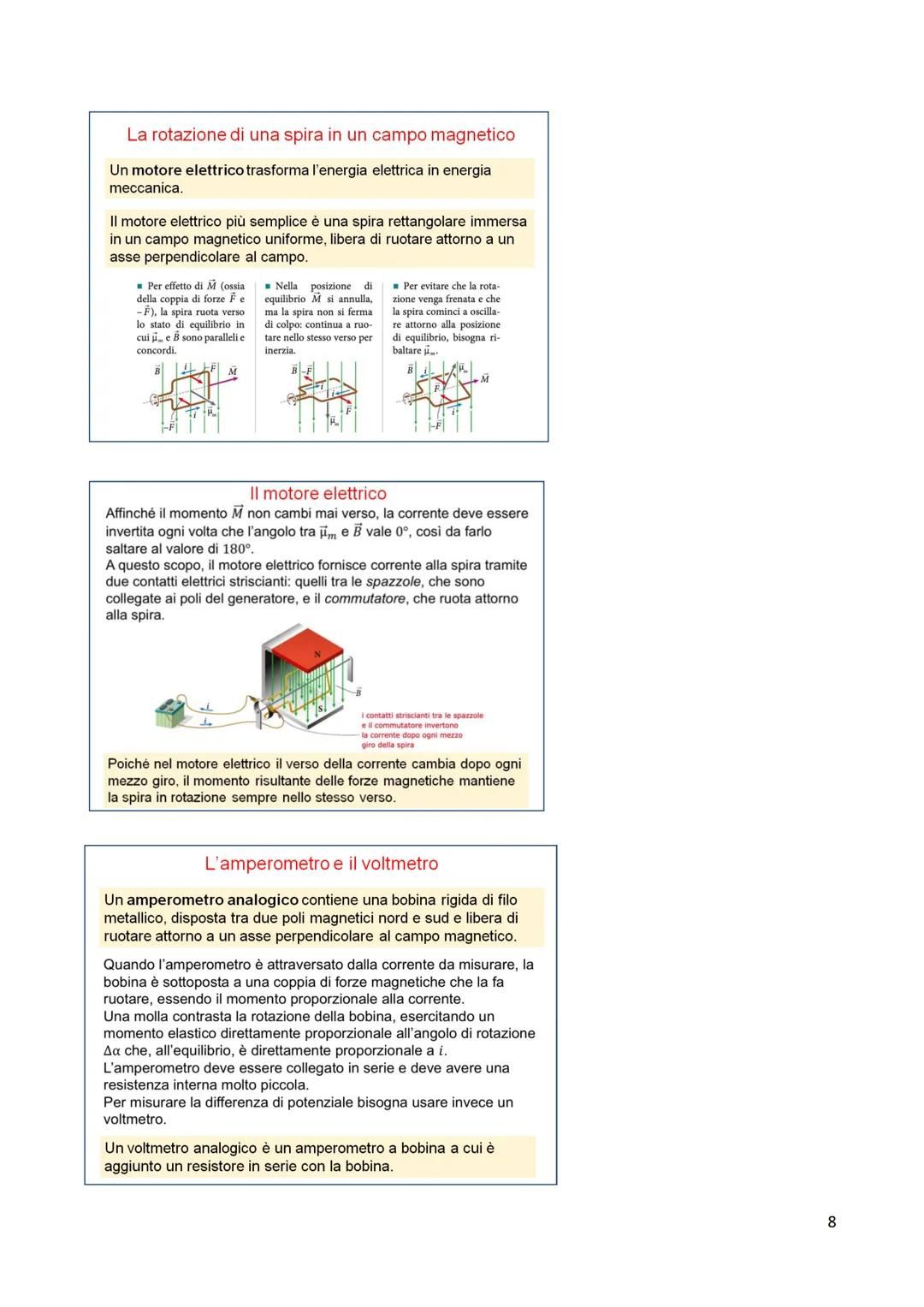

Motori Elettrici e Strumenti di Misura

Il motore elettrico trasforma energia elettrica in meccanica invertendo periodicamente la corrente nella spira. Ogni mezzo giro, il commutatore inverte il verso della corrente.

Senza inversione, la spira oscillerebbe avanti e indietro intorno alla posizione di equilibrio. Con l'inversione continua a ruotare sempre nello stesso verso!

L'amperometro analogico usa lo stesso principio: una bobina tra due poli magnetici ruota proporzionalmente alla corrente. Una molla contrasta la rotazione, creando un equilibrio che indica l'intensità.

> Strumenti di misura: L'amperometro va in serie (resistenza interna piccola), il voltmetro in parallelo (resistenza interna grande). Il voltmetro è essenzialmente un amperometro con un resistore aggiunto!

Questi dispositivi mostrano come i principi fisici del magnetismo diventino tecnologie quotidiane che usi continuamente.

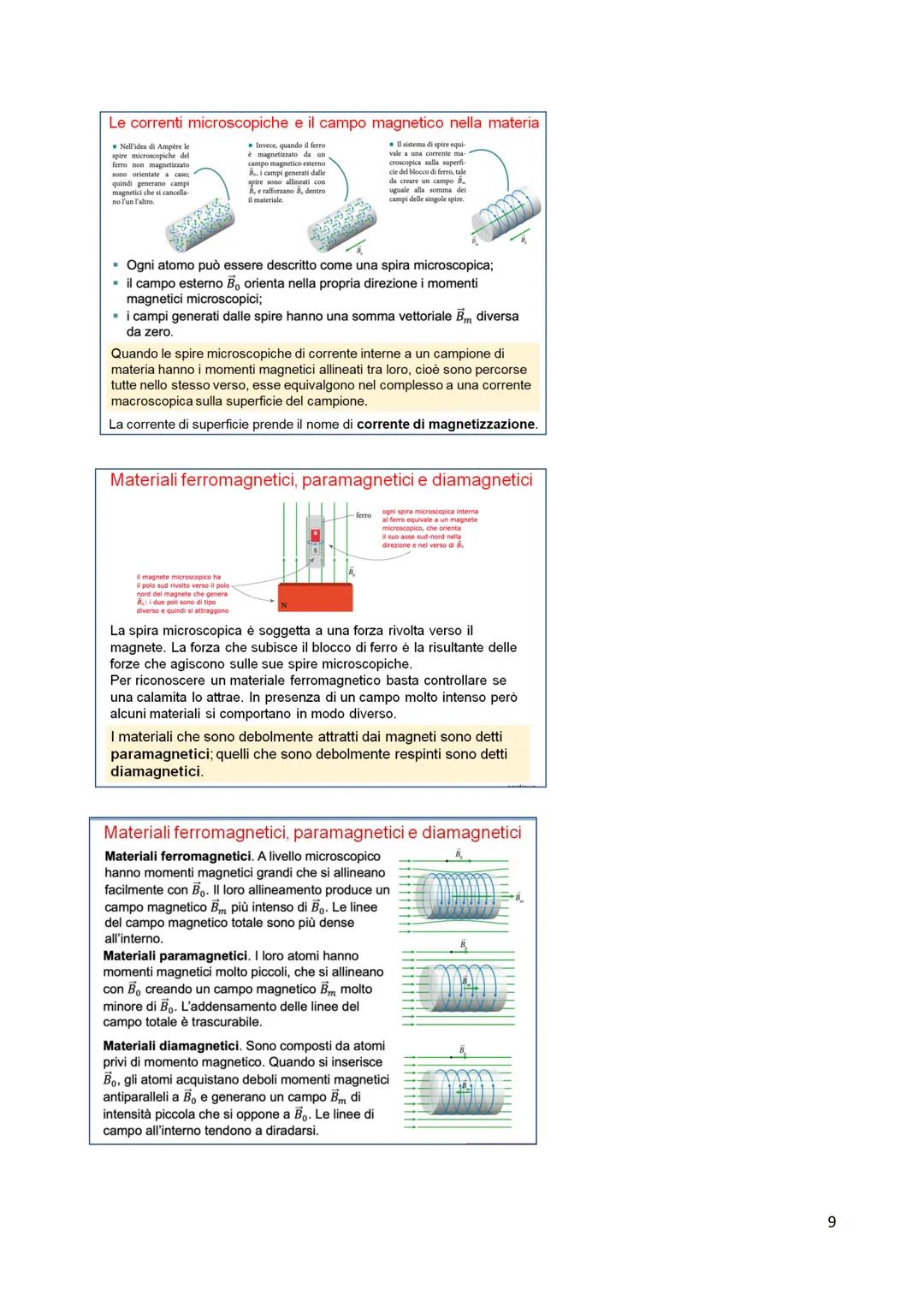

Magnetismo nella Materia

Ogni atomo è come una spira microscopica con il suo momento magnetico! Quando metti un materiale in un campo magnetico, succedono cose interessanti.

In un materiale ferromagnetico come il ferro, i momenti magnetici si allineano facilmente con il campo esterno, creando correnti di magnetizzazione sulla superficie. È come se migliaia di piccole calamite si orientassero nella stessa direzione!

I materiali si dividono in tre categorie: ferromagnetici (attratti fortemente dai magneti), paramagnetici (attratti debolmente) e diamagnetici (respinti debolmente).

> Test pratico: Avvicina una calamita a diversi materiali. Il ferro viene attirato forte (ferromagnetico), l'alluminio leggermente (paramagnetico), il rame viene respinto (diamagnetico).

La differenza sta in come i momenti magnetici atomici reagiscono al campo esterno: allineamento forte, debole, o opposizione.

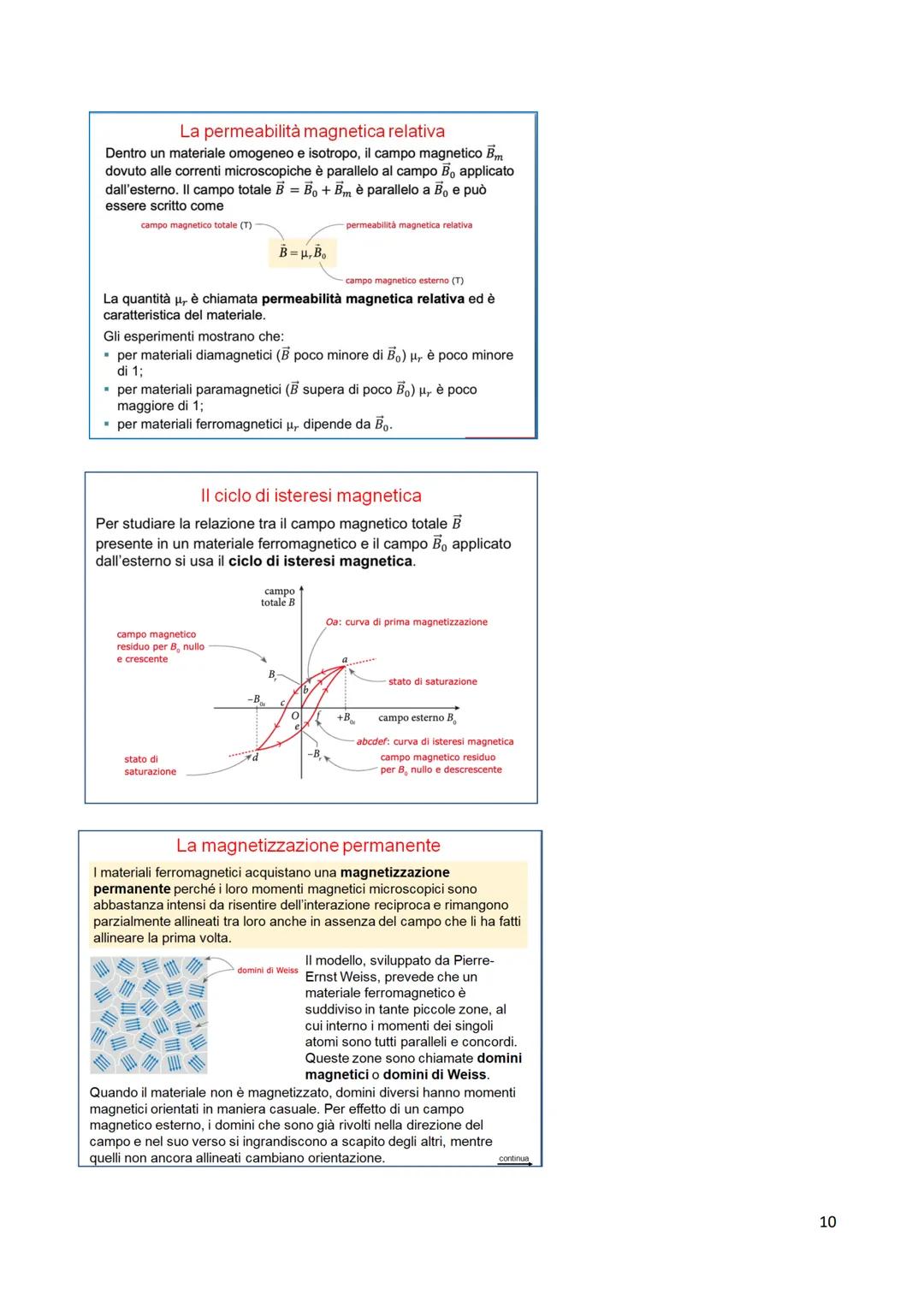

Permeabilità Magnetica e Isteresi

La permeabilità magnetica relativa μᵣ descrive come un materiale modifica il campo magnetico: B = μᵣB₀. Per i materiali diamagnetici μᵣ < 1, per quelli paramagnetici μᵣ > 1, per i ferromagnetici μᵣ >> 1.

Il ciclo di isteresi mostra una proprietà affascinante dei materiali ferromagnetici: mantengono una magnetizzazione anche quando togli il campo esterno! È la magnetizzazione permanente.

Il segreto sta nei domini di Weiss: piccole regioni dove tutti i momenti magnetici sono allineati. Un campo esterno fa crescere i domini allineati con esso e orienta quelli disallineati.

> Applicazioni tecnologiche: Hard disk, carte di credito, e calamite permanenti sfruttano tutti l'isteresi magnetica. Una volta magnetizzati, rimangono magnetizzati!

Ecco perché puoi magnetizzare un chiodo strofinandolo con una calamita: stai allineando i suoi domini magnetici!
