La Corrente Alternata: Spiegazione Chiara ed Approfondita

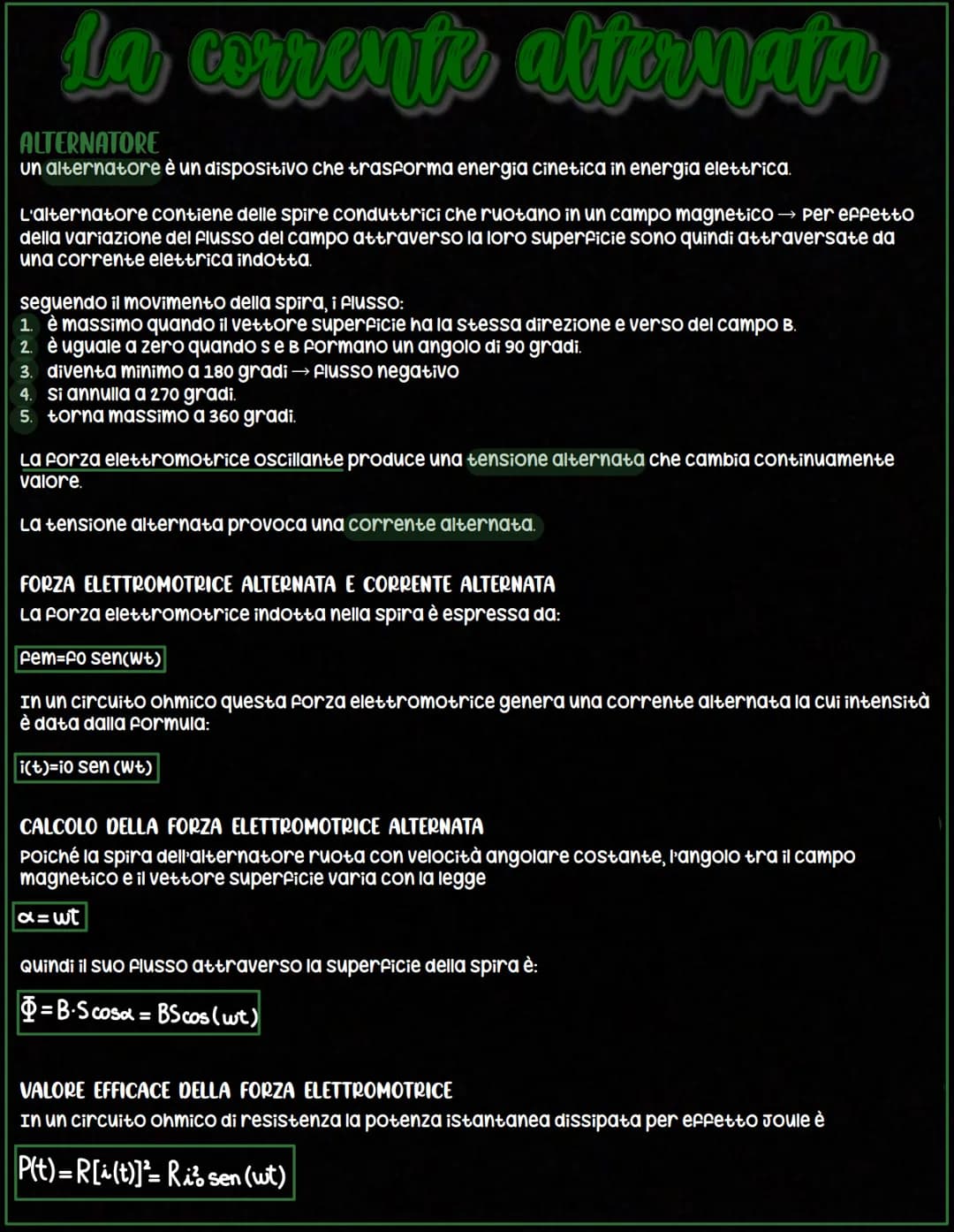

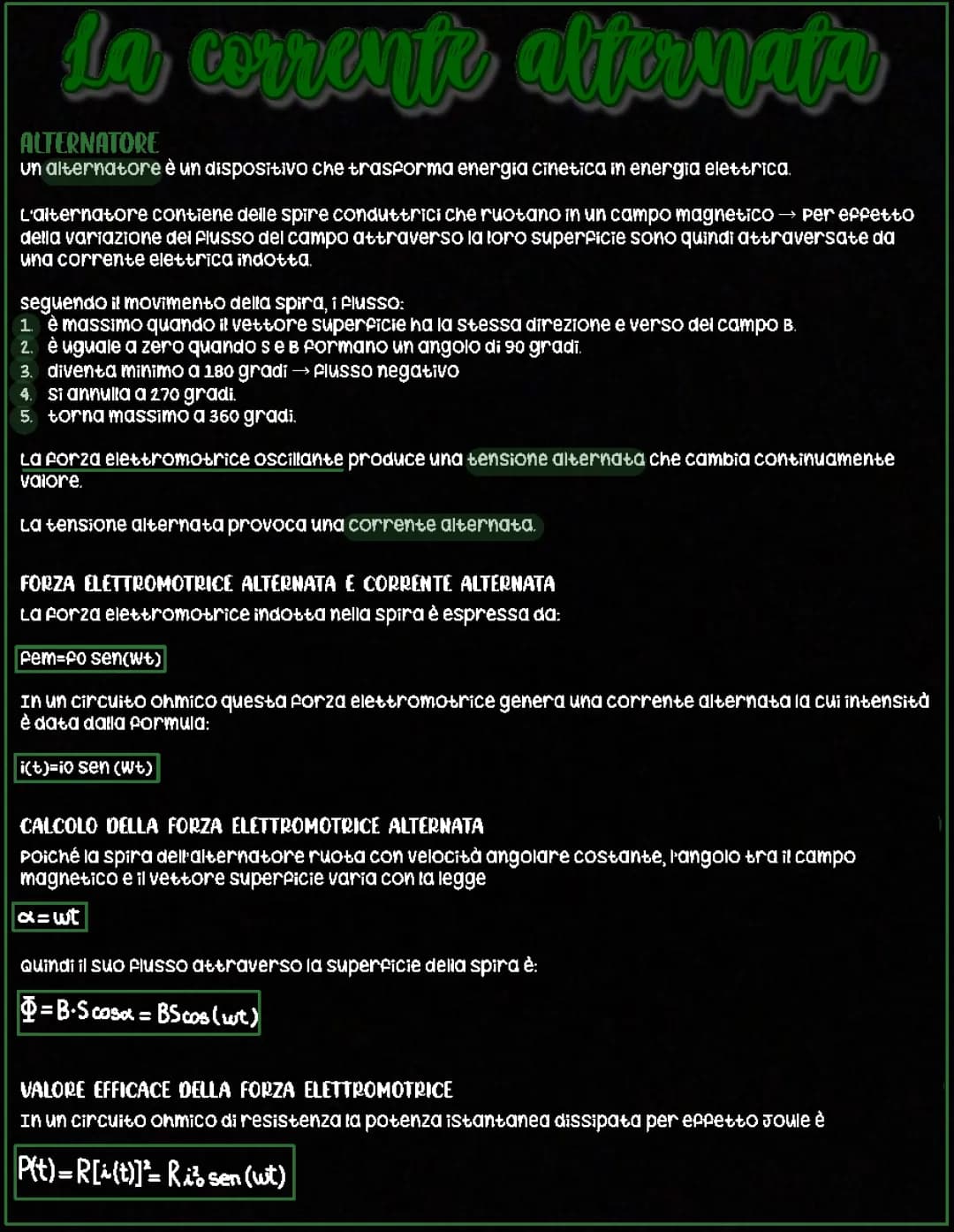

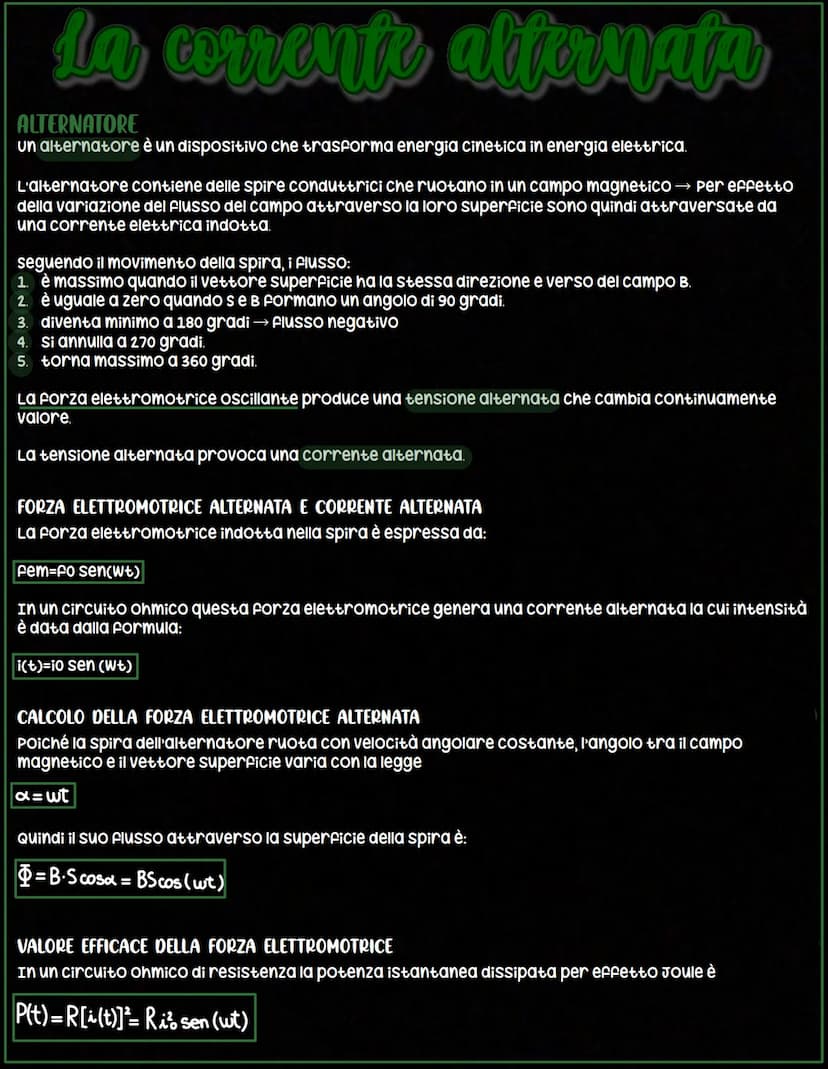

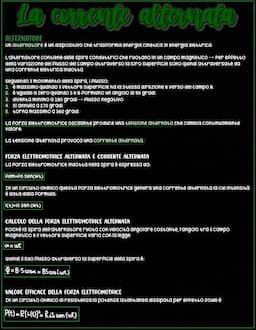

L'Alternatore e la Corrente Alternata

L'alternatore è un dispositivo che trasforma l'energia cinetica in energia elettrica. Funziona facendo ruotare spire conduttrici all'interno di un campo magnetico, generando così una corrente indotta grazie alla variazione del flusso magnetico.

Durante la rotazione della spira, il flusso magnetico cambia continuamente: è massimo quando la superficie è allineata con il campo, si annulla a 90°, diventa negativo a 180°, torna a zero a 270° e infine ritorna al valore massimo a 360°. Questo movimento ciclico produce una tensione alternata che a sua volta genera una corrente alternata.

La forza elettromotrice indotta nella spira è espressa dalla formula f₀sen(ωt), mentre l'intensità della corrente alternata si calcola con i₀sen(ωt). Poiché la spira ruota con velocità angolare costante, il flusso attraverso la superficie varia secondo la formula BS·cos(ωt).

⚡ Curiosità: Quando usi qualsiasi dispositivo elettronico a casa, stai sfruttando la corrente alternata! La presa a muro fornisce una tensione che cambia direzione 50 volte al secondo (in Italia).

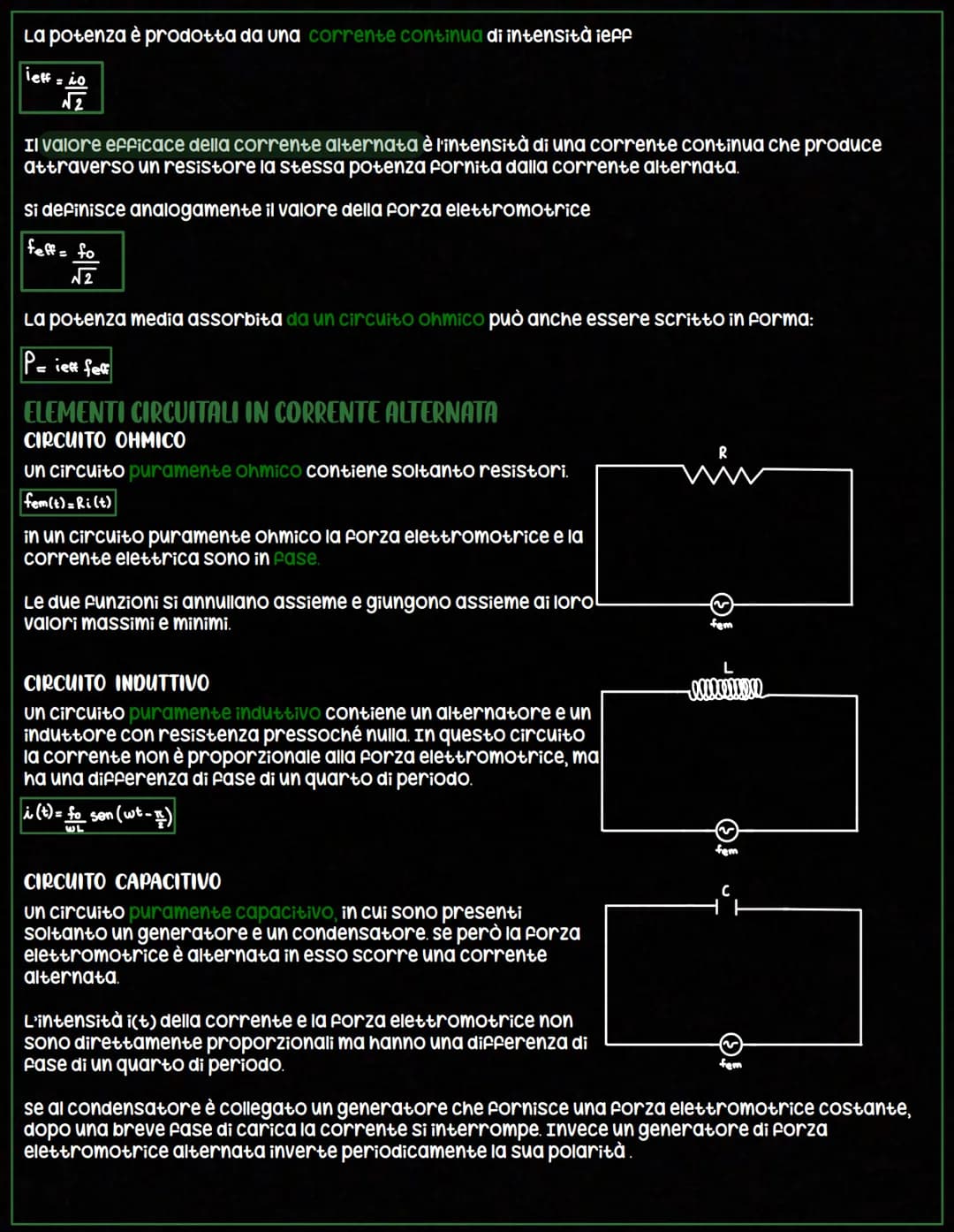

Valore Efficace e Tipi di Circuiti in Corrente Alternata

Il valore efficace di una corrente alternata è l'intensità di una corrente continua che produce la stessa potenza attraverso un resistore. Si calcola dividendo l'ampiezza massima per √2: iₑff = i₀/√2. Lo stesso concetto si applica alla forza elettromotrice: fₑff = f₀/√2.

In un circuito puramente ohmico, che contiene solo resistori, la forza elettromotrice e la corrente sono in fase: raggiungono i valori massimi, minimi e zero nello stesso istante. La relazione è semplice: fem$t$ = Ri$t$.

Nei circuiti induttivi, contenenti un induttore con resistenza quasi nulla, la corrente e la forza elettromotrice hanno una differenza di fase di un quarto di periodo. La corrente è espressa da i$t$ = i₀sen$ωt - π/2$, quindi "ritarda" rispetto alla tensione.

Nei circuiti capacitivi, con un condensatore, avviene il fenomeno opposto: la corrente "anticipa" la tensione di un quarto di periodo. A differenza dei circuiti a corrente continua, dove il condensatore una volta carico blocca il flusso, in corrente alternata il continuo cambio di polarità permette il passaggio continuo di corrente.

🔍 Nota bene: La differenza di fase tra corrente e tensione è fondamentale nell'analisi dei circuiti in corrente alternata e determina il comportamento energetico del sistema!

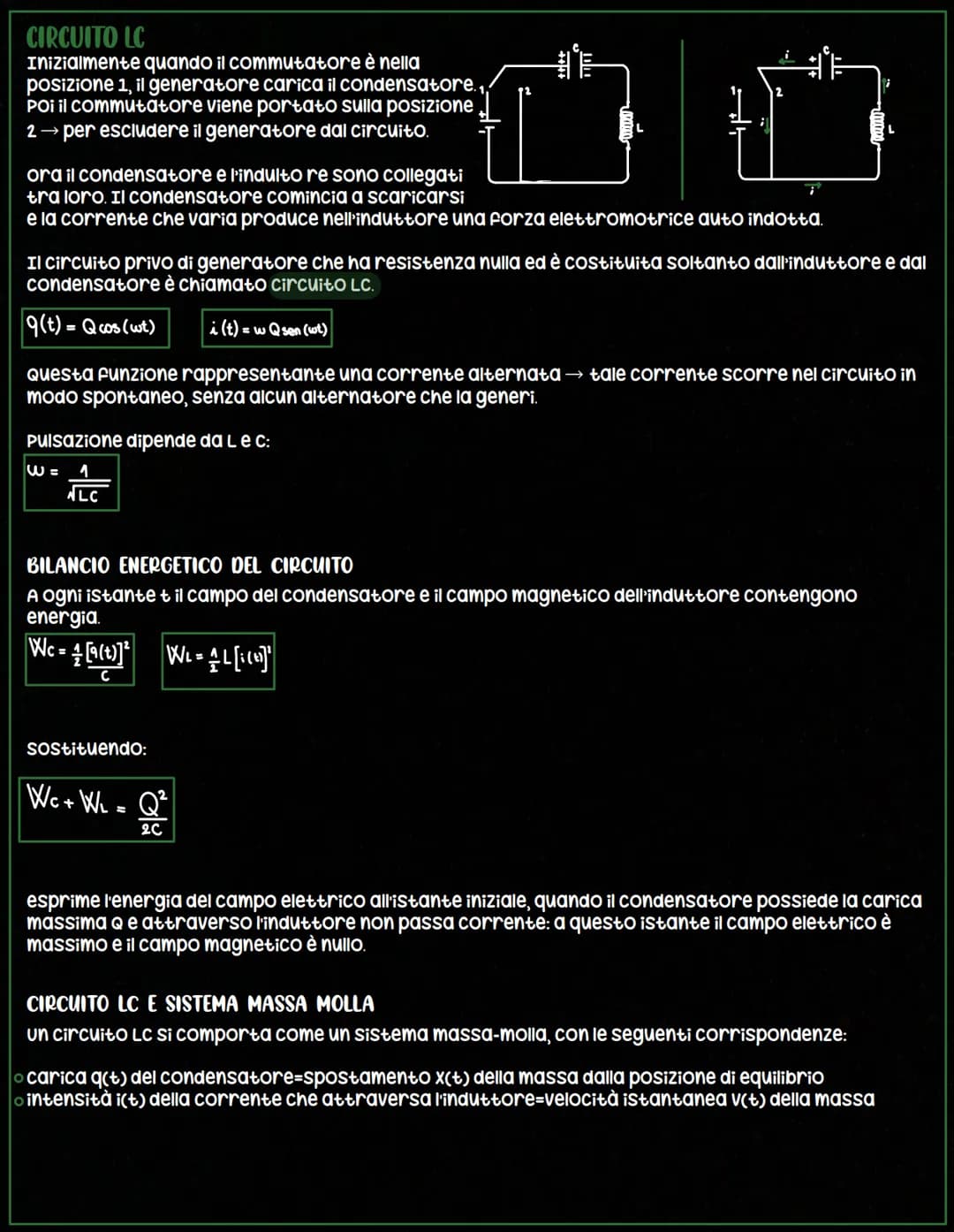

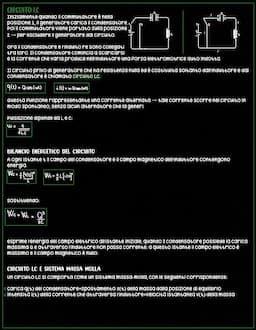

Il Circuito LC e le Oscillazioni Elettromagnetiche

Un circuito LC è composto da un induttore e un condensatore collegati tra loro, senza generatore esterno e con resistenza idealmente nulla. Se carichiamo inizialmente il condensatore e poi lo colleghiamo all'induttore, inizia un affascinante processo di oscillazione elettromagnetica.

Il condensatore si scarica generando una corrente che varia nel tempo, producendo nell'induttore una forza elettromotrice autoindotta. La carica del condensatore oscilla secondo la legge q$t$ = Q·cos(ωt), mentre la corrente segue i$t$ = ωQ·sen(ωt). La pulsazione di queste oscillazioni dipende dai valori di L e C: ω = 1/√(LC).

Il bilancio energetico del circuito mostra come l'energia si trasferisca continuamente tra campo elettrico del condensatore (Wc) e campo magnetico dell'induttore (WL). La somma dell'energia nei due componenti rimane costante: Wc + WL = Q²/2C, rappresentando l'energia totale del sistema.

È interessante notare che un circuito LC si comporta esattamente come un sistema massa-molla in fisica meccanica. La carica q$t$ del condensatore corrisponde allo spostamento x$t$ della massa dalla posizione di equilibrio, mentre l'intensità i$t$ della corrente equivale alla velocità istantanea v$t$ della massa.

🌊 Analogia: Pensa al circuito LC come a un pendolo energetico, dove l'energia oscilla continuamente tra potenziale (nel condensatore) e cinetica (nell'induttore), proprio come nel pendolo oscilla tra energia potenziale e cinetica!

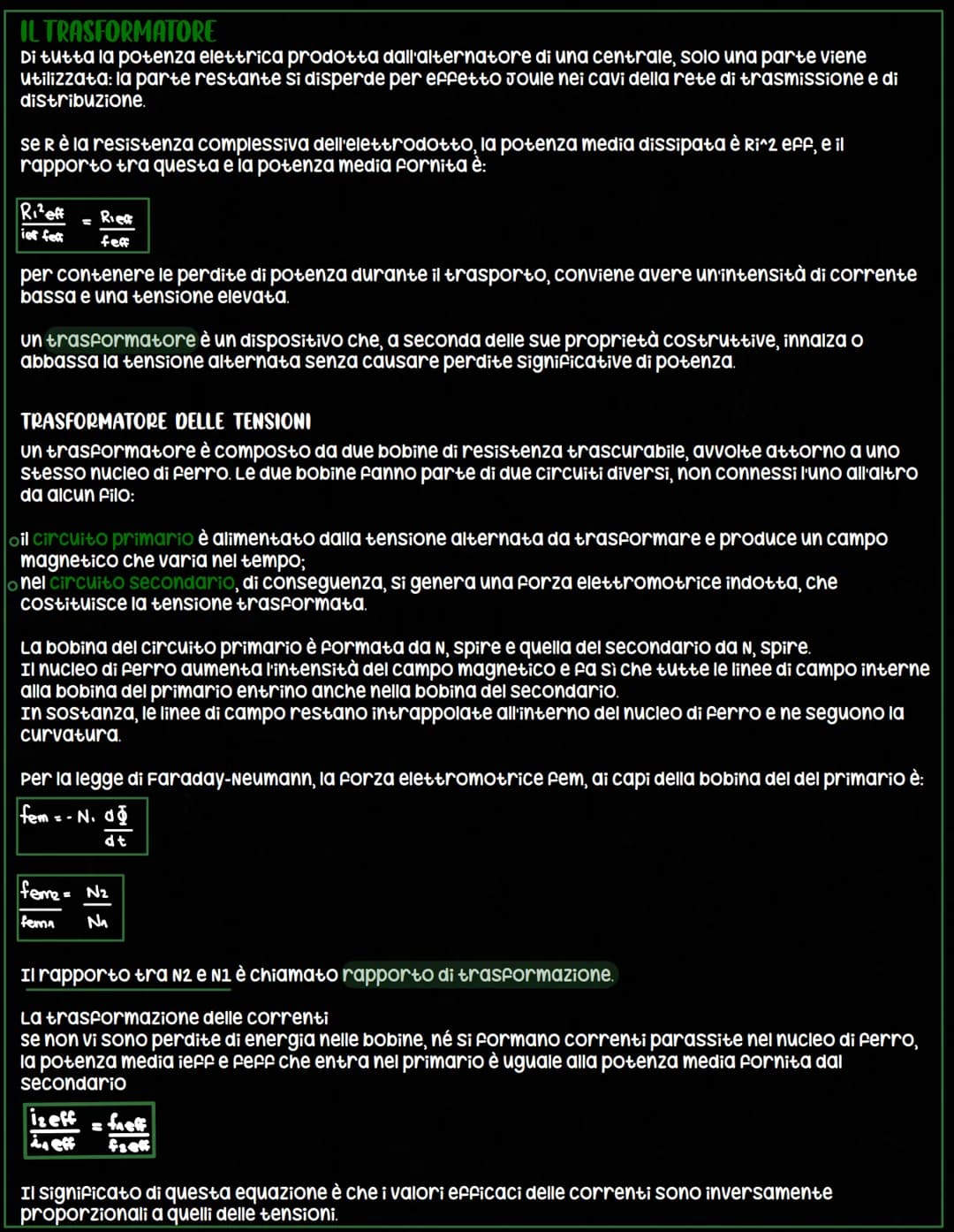

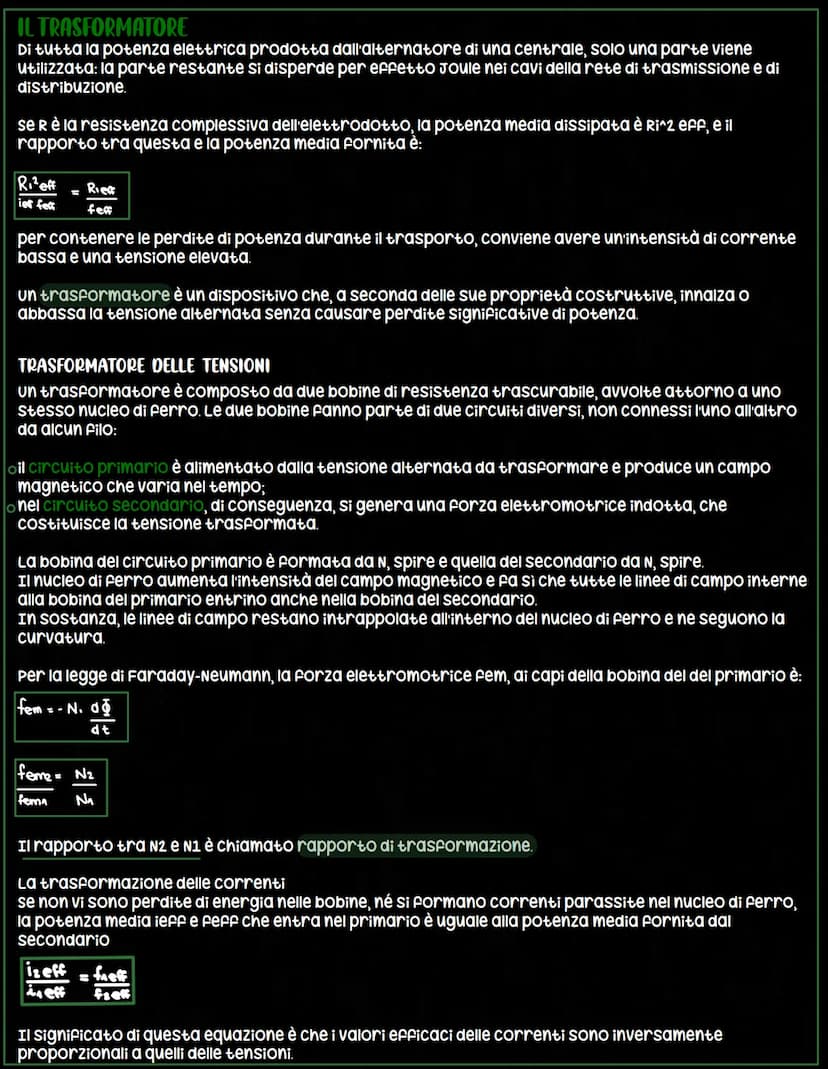

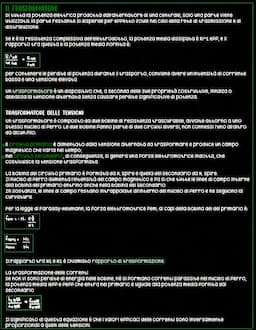

Il Trasformatore: Modificare la Tensione

Il trasformatore è un dispositivo fondamentale che permette di aumentare o diminuire la tensione alternata senza causare perdite significative di potenza. Questo è essenziale nella trasmissione dell'energia elettrica su lunghe distanze, dove è vantaggioso avere una corrente bassa e una tensione elevata per ridurre le perdite per effetto Joule.

Un trasformatore è composto da due bobine avvolte attorno a uno stesso nucleo di ferro: il circuito primario riceve la tensione da trasformare, mentre nel circuito secondario si genera una forza elettromotrice indotta che costituisce la tensione trasformata. Le due bobine non sono collegate elettricamente, ma interagiscono attraverso il campo magnetico.

Se la bobina primaria ha N₁ spire e quella secondaria N₂ spire, la relazione tra le forze elettromotrici è: fem₂ = $N₂/N₁$ × fem₁. Il rapporto N₂/N₁ è chiamato rapporto di trasformazione e determina se il trasformatore aumenta o diminuisce la tensione.

In un trasformatore ideale, la potenza si conserva: ciò che entra nel primario esce dal secondario. Questo significa che i valori efficaci delle correnti sono inversamente proporzionali a quelli delle tensioni: i₁ₑff = $N₂/N₁$ × i₂ₑff. Se aumentiamo la tensione di 10 volte, la corrente si riduce di 10 volte e viceversa.

🔋 Applicazione pratica: I caricabatterie dei tuoi dispositivi elettronici contengono piccoli trasformatori che riducono la tensione dalla presa (220V) ai valori necessari per alimentare in sicurezza smartphone o laptop $5-20V$.
