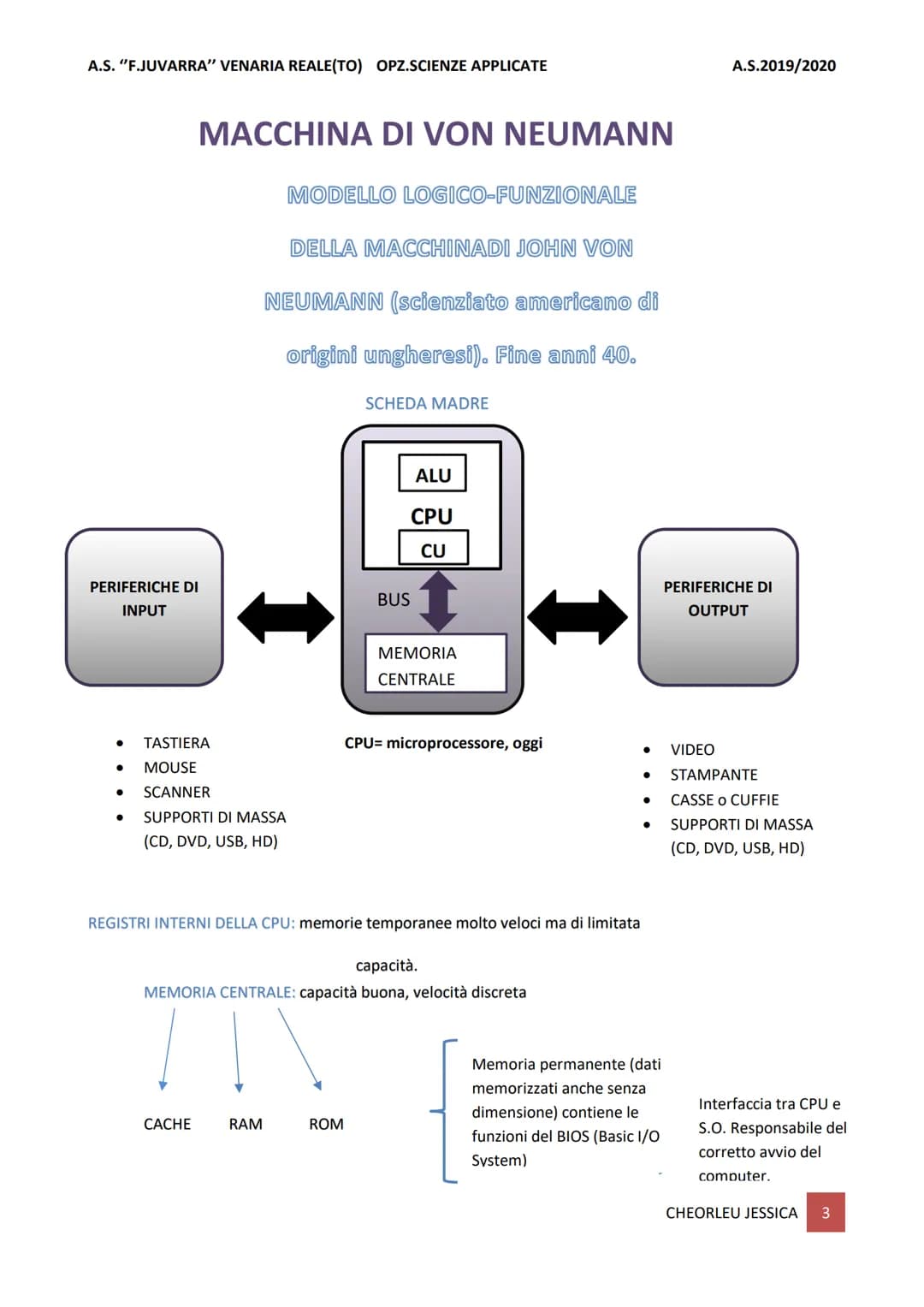

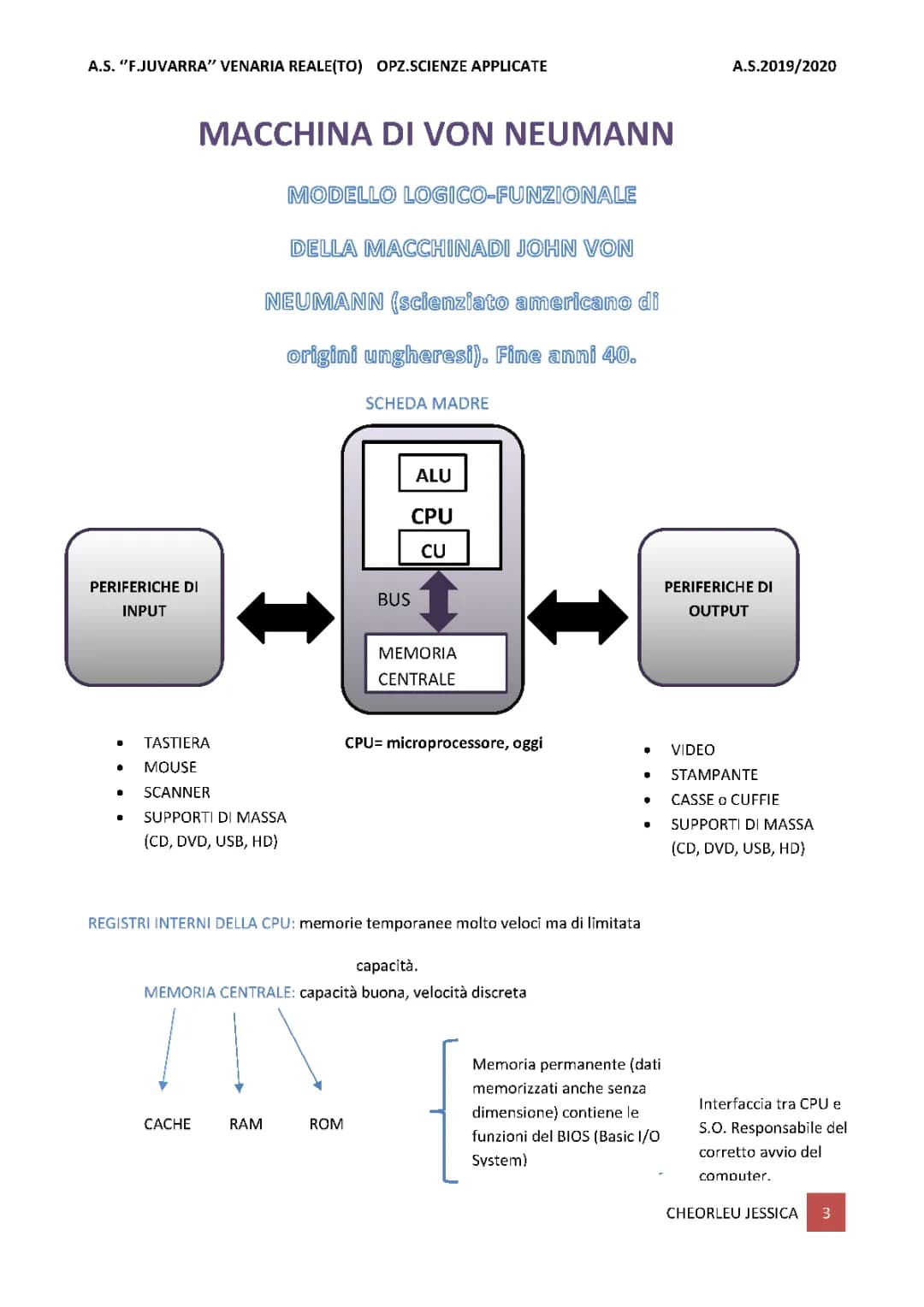

Modello Logico-Funzionale della Macchina di Von Neumann

Il modello di Von Neumann è l'architettura fondamentale dei computer moderni, ideata alla fine degli anni '40. Questo modello descrive le componenti essenziali e le loro interazioni in un sistema di elaborazione dati.

Le componenti principali della macchina di Von Neumann sono:

• CPU (Central Processing Unit): il "cervello" del computer, oggi chiamato microprocessore

  • ALU (Arithmetic Logic Unit): esegue operazioni aritmetiche e logiche
  • CU (Control Unit): coordina le operazioni del sistema

• Memoria Centrale: dove vengono memorizzati dati e programmi

  • ROM: memoria permanente contenente il BIOS (Basic I/O System)
  • RAM: memoria temporanea per i programmi in esecuzione
  • Cache: memoria molto veloce ma di capacità limitata

• Bus: collegamenti che permettono la comunicazione tra i componenti

• Periferiche di Input: dispositivi per inserire dati

  • Tastiera, mouse, scanner, supporti di massa (CD, DVD, USB, HD)

• Periferiche di Output: dispositivi per visualizzare o salvare risultati

  • Video, stampante, casse/cuffie, supporti di massa

Concetto Chiave: La macchina di Von Neumann si distingue per l'utilizzo di una memoria unica che contiene sia i dati che i programmi. Questo è il principio del "programma memorizzato" che ha rivoluzionato l'informatica.

I registri interni della CPU sono memorie temporanee molto veloci ma di capacità limitata, utilizzati per memorizzare temporaneamente i dati durante l'elaborazione.

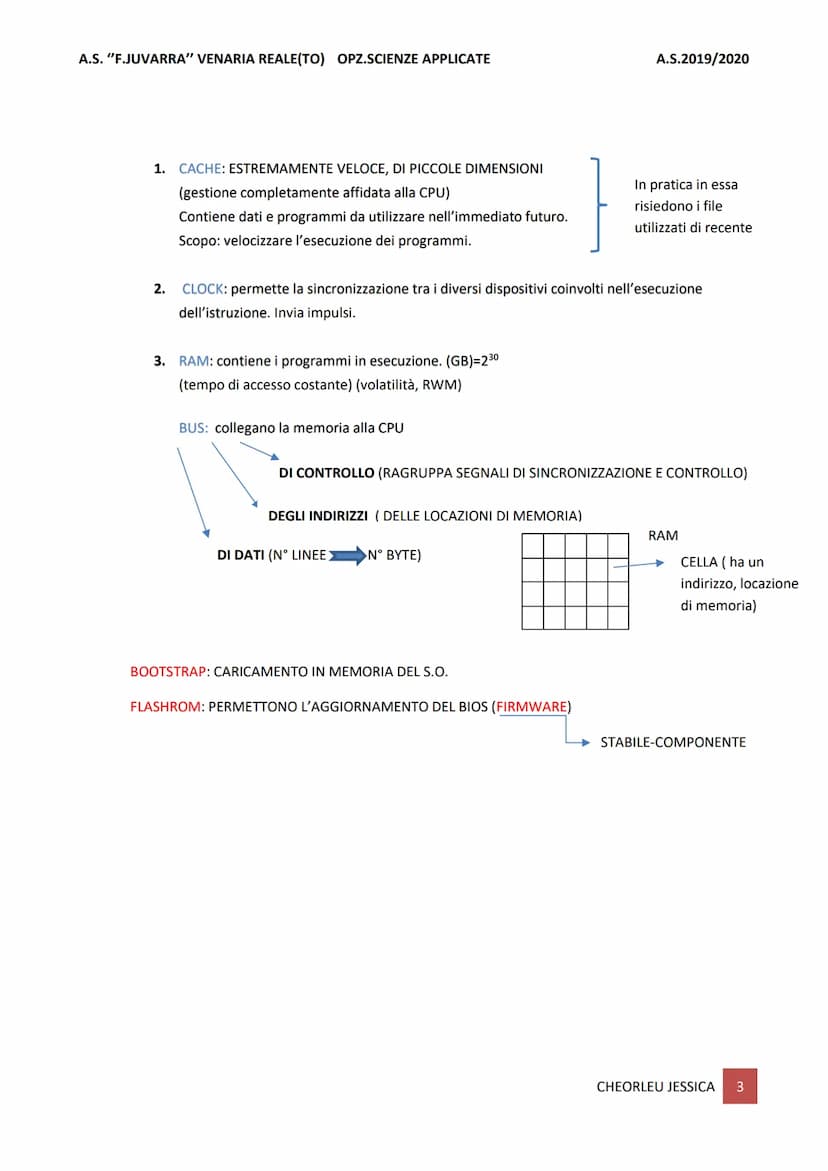

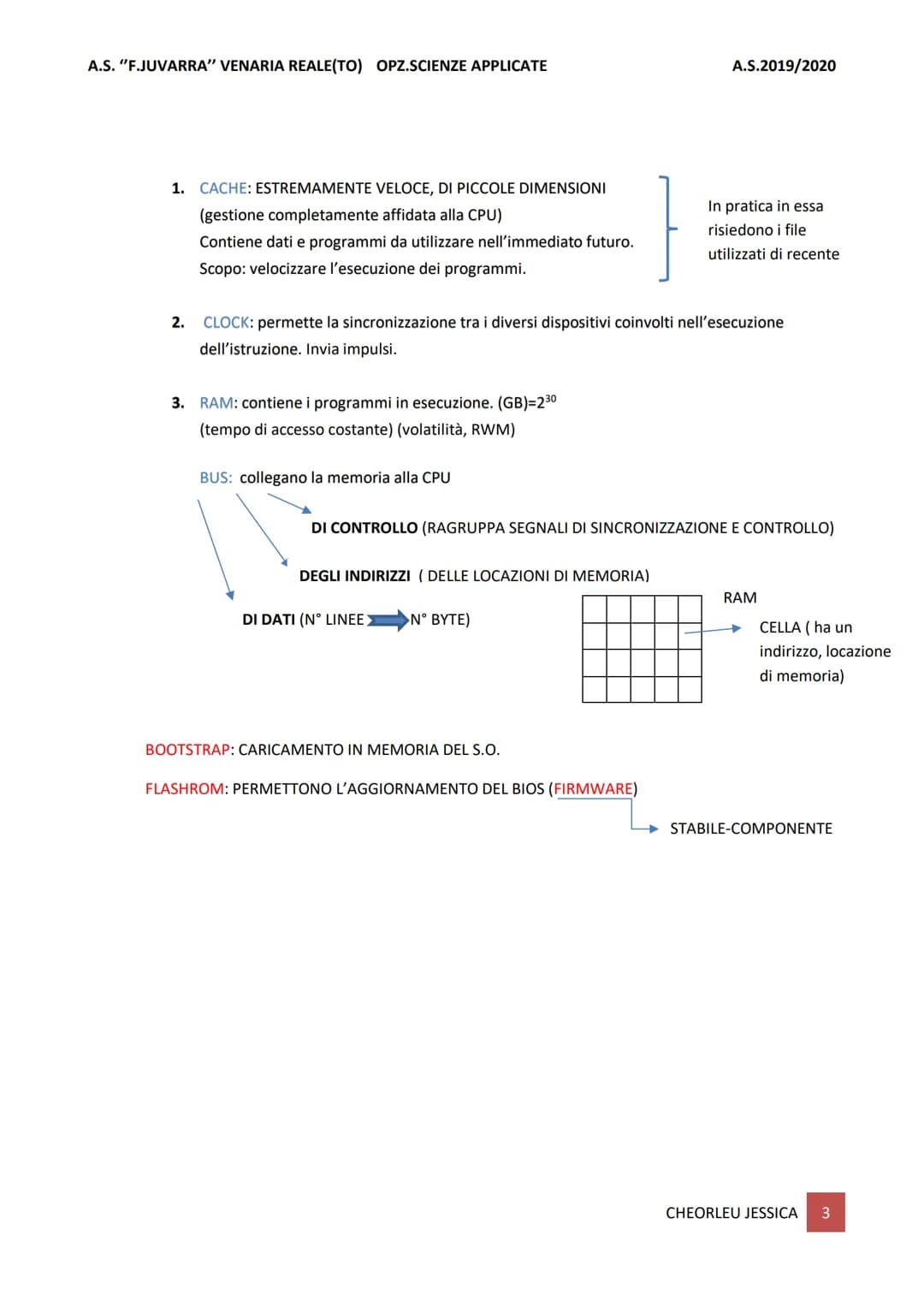

Componenti di Memoria e Funzionamento

La memoria nel modello di Von Neumann è organizzata in modo gerarchico per ottimizzare le prestazioni:

1. Cache: memoria estremamente veloce e di piccole dimensioni

   • Gestita direttamente dalla CPU
   • Contiene dati e programmi da utilizzare nell'immediato futuro
   • Scopo: velocizzare l'esecuzione dei programmi memorizzando i file utilizzati recentemente

2. RAM (Random Access Memory):

   • Contiene i programmi in esecuzione
   • Capacità misurata in gigabyte $GB = 2^30$
   • Caratteristiche: tempo di accesso costante, volatilità (perde i dati quando si spegne il computer)
   • È una memoria RWM (Read-Write Memory)

3. ROM (Read Only Memory):

   • Memoria permanente che mantiene i dati anche senza alimentazione
   • Contiene le funzioni del BIOS, che fa da interfaccia tra CPU e Sistema Operativo
   • Responsabile del corretto avvio del computer

Elemento Tecnico: I bus sono i canali di comunicazione che collegano la memoria alla CPU e si distinguono in: bus di controllo (per segnali di sincronizzazione), bus degli indirizzi (per identificare le locazioni di memoria) e bus di dati (per trasferire le informazioni).

Altri elementi importanti:

• Clock: componente che invia impulsi per sincronizzare i diversi dispositivi durante l'esecuzione delle istruzioni

• Bootstrap: processo di caricamento in memoria del Sistema Operativo all'avvio

• Flash ROM: memoria che permette l'aggiornamento del BIOS (firmware)

• Cella di memoria: unità base della memoria, identificata da un indirizzo univoco (locazione di memoria)
