Scopri la Rappresentazione Geometrica dei Vettori e il Teorema di Pitagora

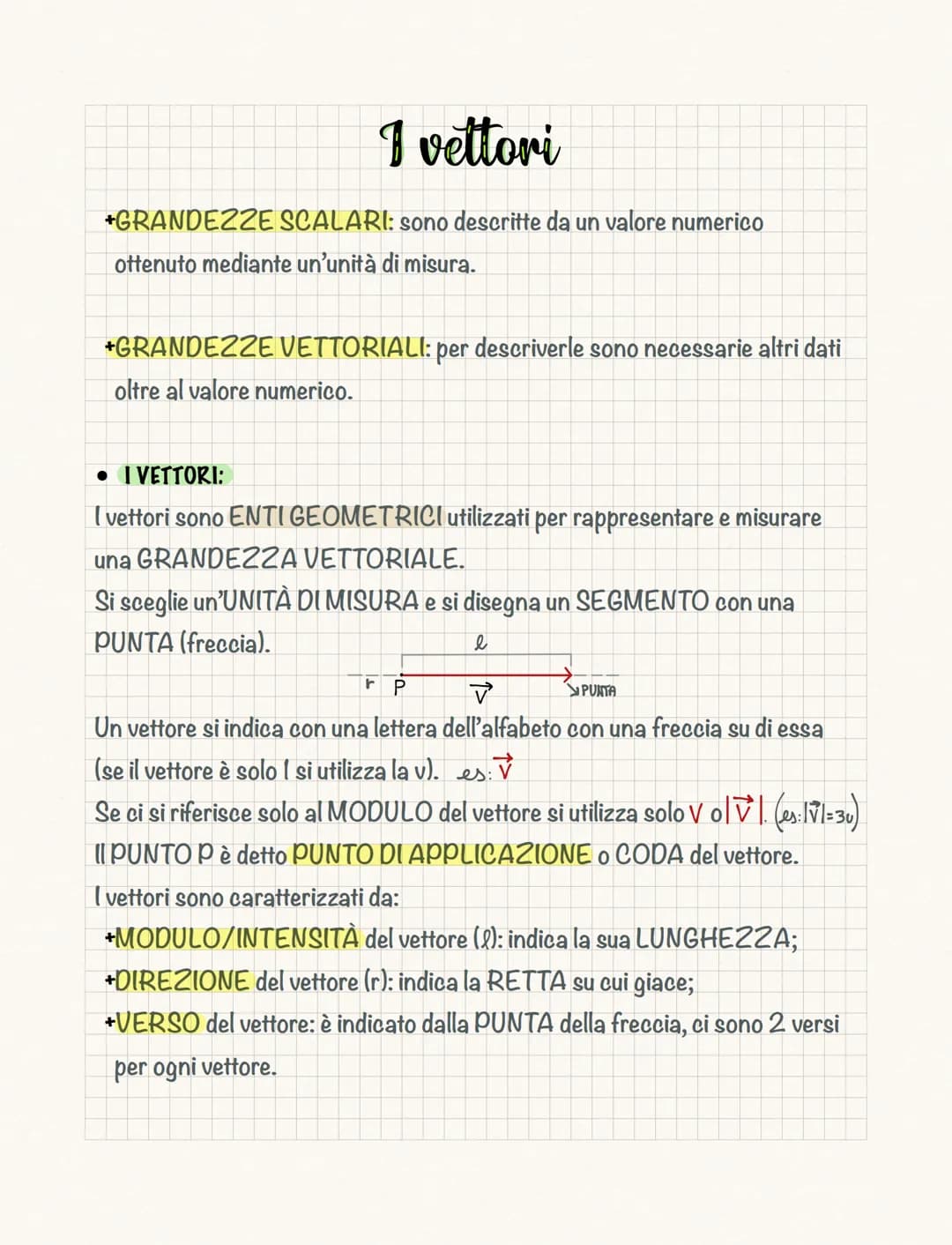

La Fisica dei Vettori: Concetti Fondamentali e Rappresentazione

Le grandezze in fisica si dividono in due categorie fondamentali: scalari e vettoriali. Le grandezze scalari sono completamente descritte da un singolo valore numerico con la sua unità di misura. La rappresentazione geometrica dei vettori invece richiede informazioni aggiuntive oltre al semplice valore numerico.

Definizione: Un vettore è un ente geometrico utilizzato per rappresentare grandezze vettoriali caratterizzate da modulo (intensità), direzione (retta su cui giace) e verso (indicato dalla punta della freccia).

I vettori vengono rappresentati graficamente mediante segmenti orientati con una punta a forma di freccia. Ogni vettore possiede un punto di applicazione (o coda) e una punta che ne indica il verso. La notazione matematica prevede una freccia sopra la lettera che identifica il vettore (es: V̄), mentre per indicare solo il modulo si utilizzano le barre verticali |V|.

Esempio: Un vettore che rappresenta una velocità di 30 m/s verso est avrà:

• Modulo: 30 m/s
• Direzione: orizzontale
• Verso: da ovest verso est

Operazioni con i Vettori: Somma e Metodi di Calcolo

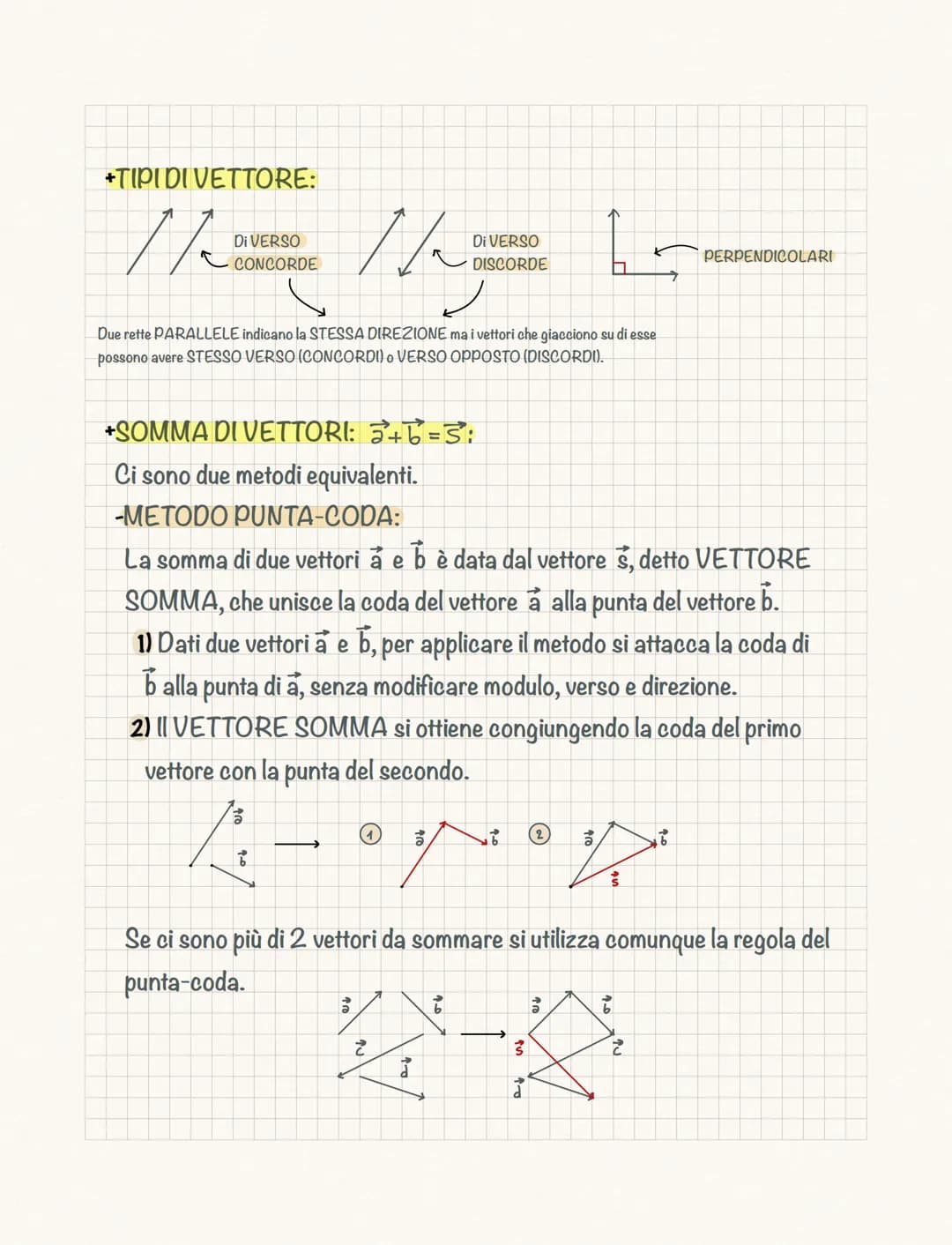

Il metodo punta-coda sommatoria vettori rappresenta uno dei procedimenti fondamentali per sommare due o più vettori. Questo metodo prevede di collegare la coda del secondo vettore alla punta del primo, mantenendo invariati modulo, direzione e verso di ciascun vettore.

Evidenziazione: La somma di due vettori produce un nuovo vettore chiamato vettore risultante o vettore somma, che unisce la coda del primo vettore alla punta dell'ultimo.

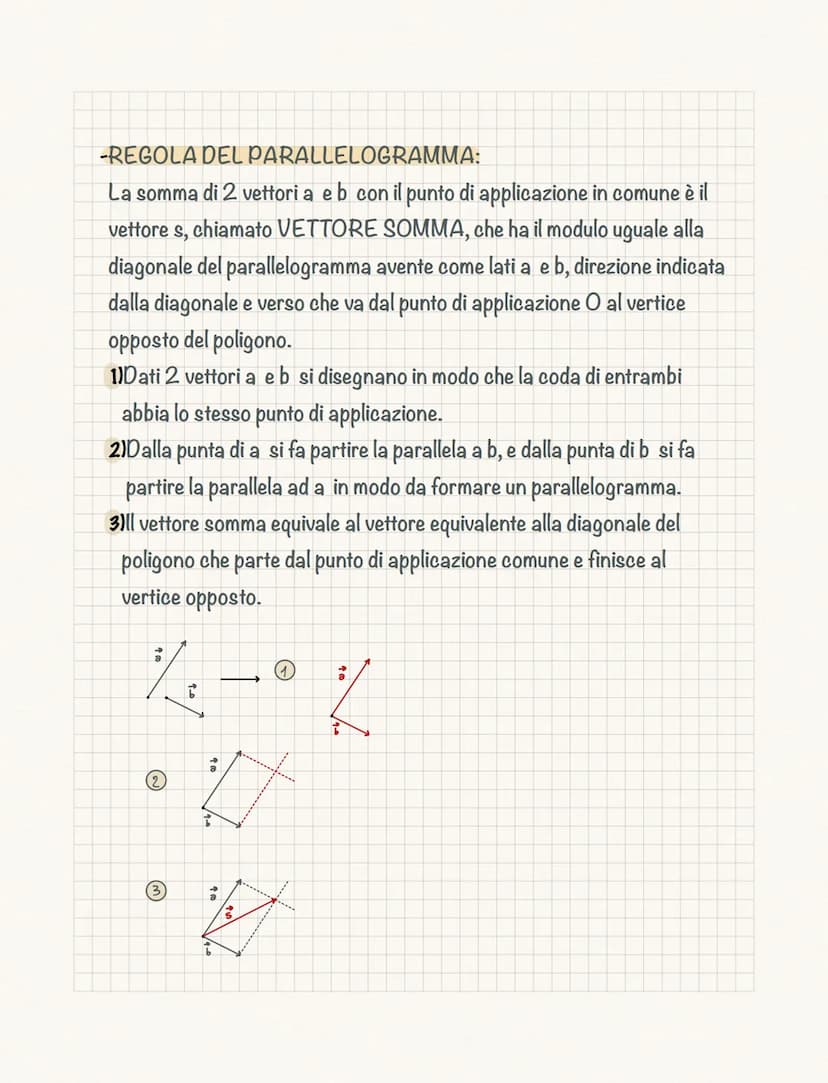

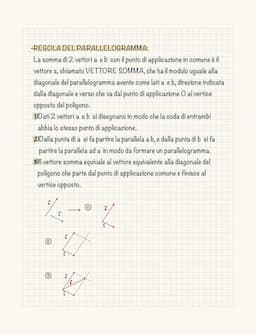

Un metodo alternativo è la regola del parallelogramma, che si applica quando i vettori hanno lo stesso punto di applicazione. In questo caso, si costruisce un parallelogramma utilizzando i vettori come lati, e il vettore somma corrisponde alla diagonale che parte dal punto di applicazione comune.

Vocabolario:

• Vettori concordi: hanno la stessa direzione e verso
• Vettori discordi: hanno la stessa direzione ma verso opposto
• Vettori perpendicolari: formano un angolo di 90°

Applicazioni Speciali dei Vettori

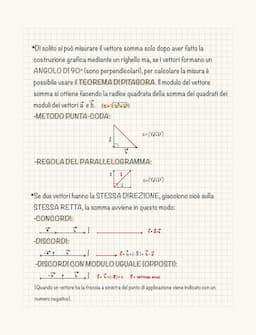

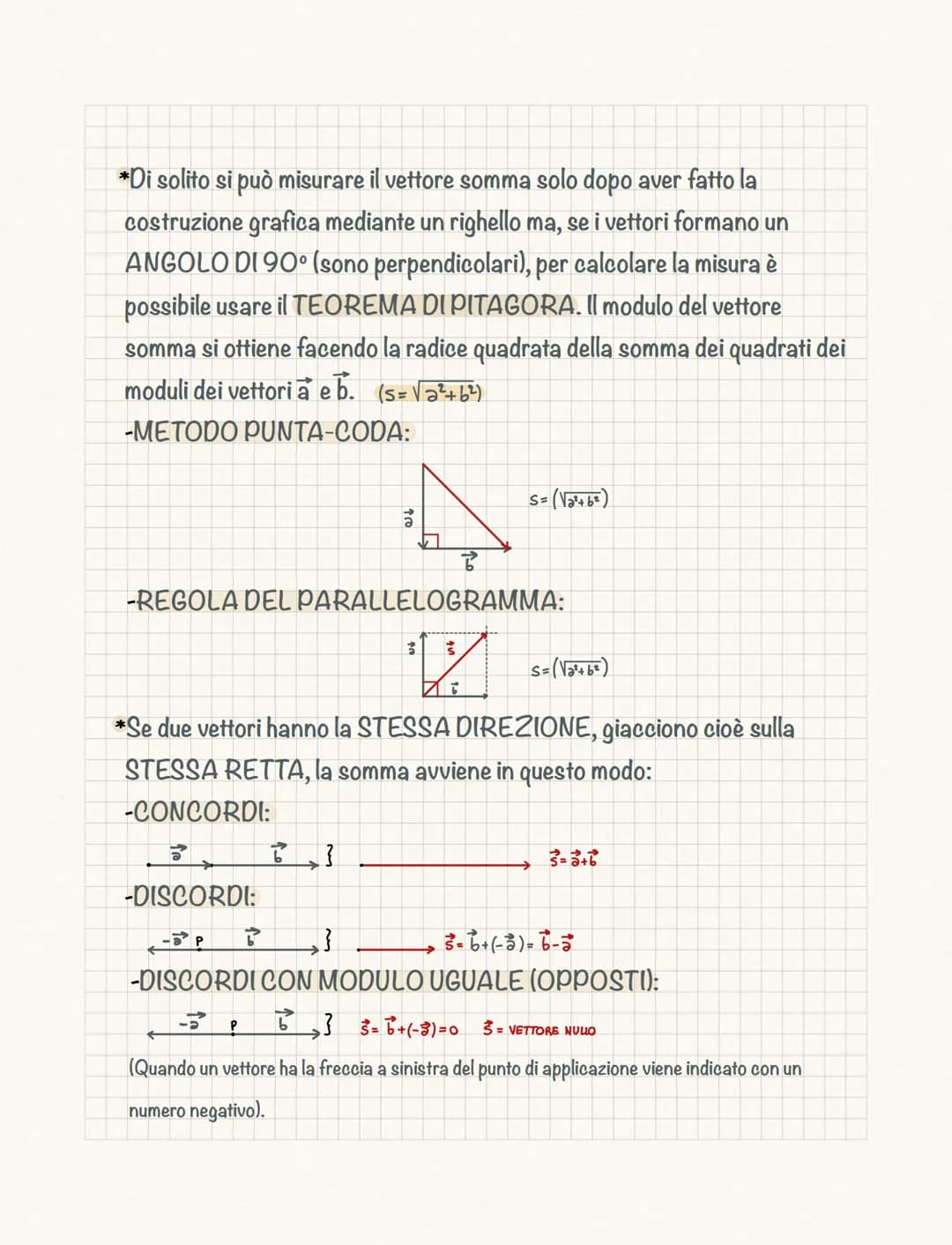

Quando si lavora con vettori perpendicolari, il teorema di Pitagora applicato ai vettori diventa uno strumento fondamentale per calcolare il modulo del vettore risultante. In questo caso, il modulo del vettore somma si ottiene calcolando la radice quadrata della somma dei quadrati dei moduli dei vettori componenti.

Esempio: Per due vettori perpendicolari a e b, il modulo del vettore somma s si calcola come: |s| = √$|a|² + |b|²$

Nel caso di vettori con la stessa direzione, la somma segue regole particolari. Per vettori concordi, i moduli si sommano mantenendo il verso comune. Per vettori discordi, si sottraggono i moduli e il risultato assume il verso del vettore con modulo maggiore.

Evidenziazione: Due vettori opposti (stessa direzione, verso opposto e uguale modulo) si annullano nella somma, producendo un vettore nullo.

Applicazioni Pratiche e Casi Speciali

La comprensione delle operazioni vettoriali è fondamentale in numerosi ambiti della fisica. Per esempio, nella meccanica, quando si studiano le forze agenti su un corpo, o in elettromagnetismo, quando si analizzano campi elettrici e magnetici.

Definizione: Il vettore nullo è un caso particolare che si ottiene quando la somma di due vettori opposti si annulla completamente, risultando in un vettore con modulo zero.

Particolare attenzione va posta quando si lavora con vettori di modulo uguale ma verso opposto, poiché la loro somma produce sempre un vettore nullo. Questo concetto è fondamentale in fisica quando si studia l'equilibrio delle forze o altri fenomeni che coinvolgono grandezze vettoriali che si annullano reciprocamente.

Vocabolario:

• Vettore risultante: vettore che rappresenta il risultato di una somma vettoriale
• Punto di applicazione: punto da cui parte il vettore
• Modulo: lunghezza del vettore

Vettori: Operazioni e Componenti Cartesiane

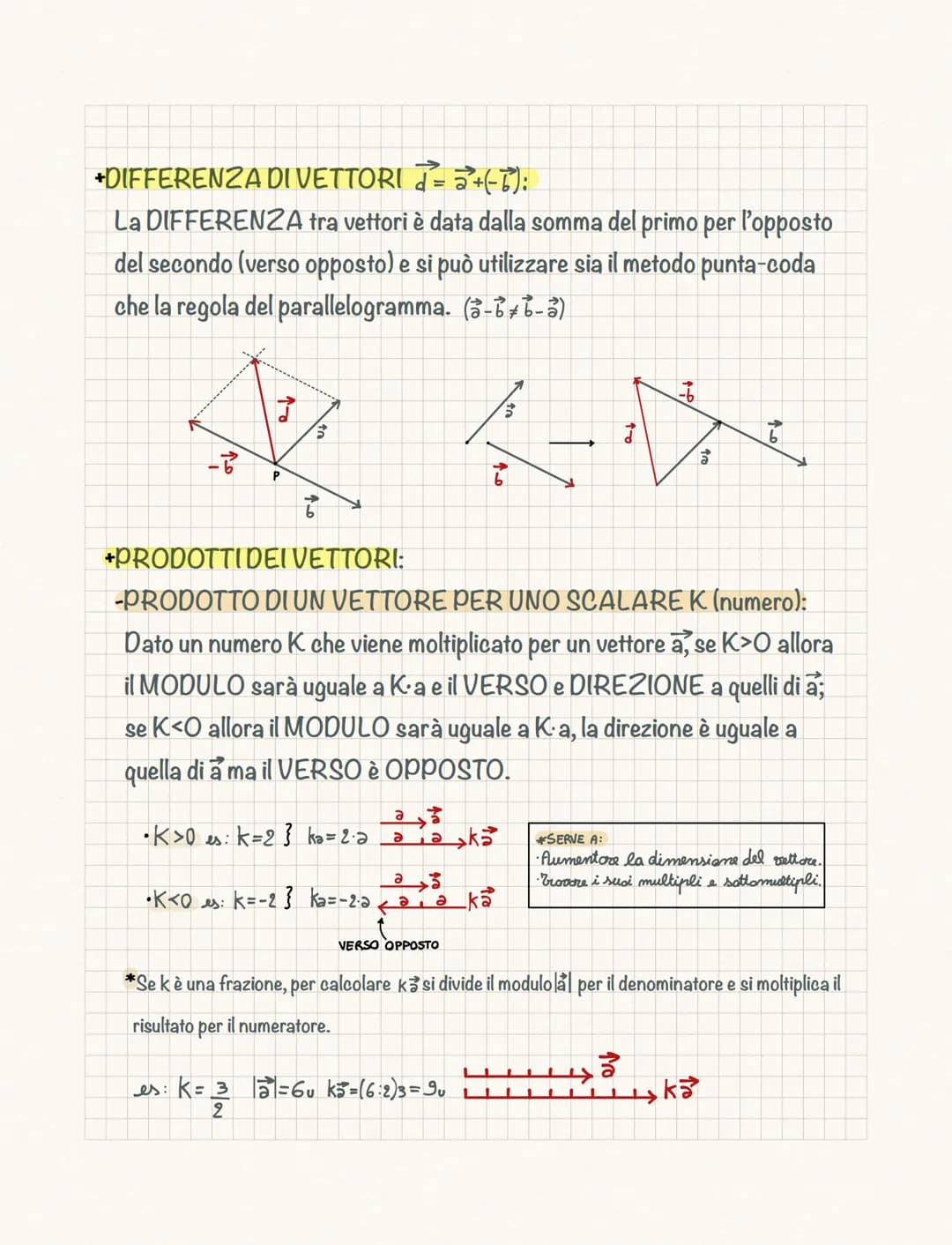

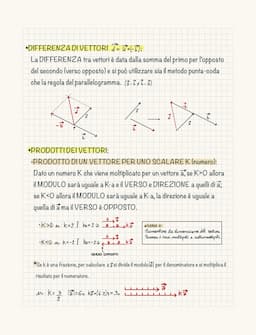

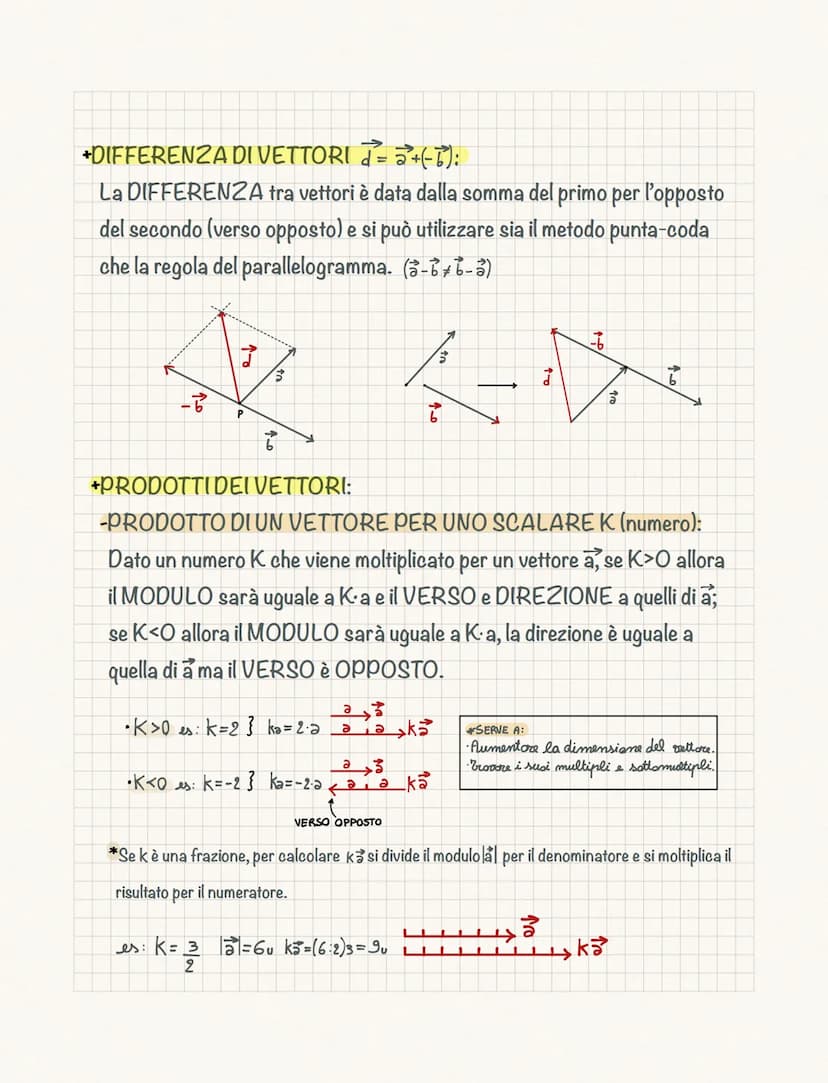

La rappresentazione geometrica dei vettori è fondamentale per comprendere le operazioni tra di essi. Quando si parla di differenza tra vettori, questa si ottiene sommando il primo vettore all'opposto del secondo. Questo concetto può essere applicato utilizzando il metodo punta-coda sommatoria vettori o la regola del parallelogramma.

Nel caso del prodotto di un vettore per uno scalare k, il risultato dipende dal segno di k. Se k è positivo, il modulo del nuovo vettore sarà k volte quello originale, mantenendo direzione e verso. Se k è negativo, oltre alla moltiplicazione del modulo, il verso del vettore risultante sarà opposto a quello originale.

Definizione: Il prodotto di un vettore per uno scalare serve a modificare la dimensione del vettore e a trovare i suoi multipli e sottomultipli.

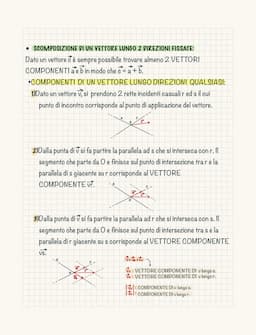

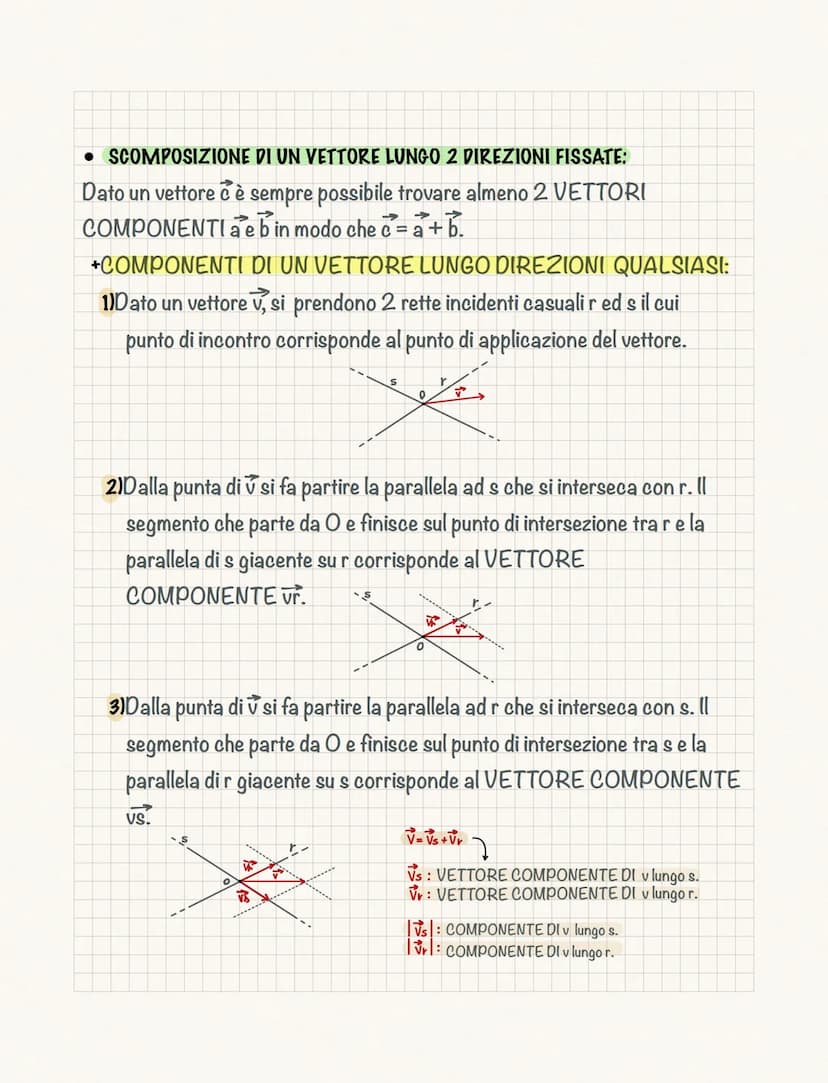

Scomposizione dei Vettori e Componenti

La scomposizione di un vettore lungo due direzioni fissate è un'operazione che permette di esprimere qualsiasi vettore come somma di due vettori componenti. Questo processo è particolarmente utile quando si lavora con sistemi di riferimento.

Per trovare le componenti di un vettore lungo direzioni qualsiasi, si seguono precise regole geometriche. Dal punto di applicazione del vettore, si tracciano due rette incidenti e si costruiscono le parallele necessarie per determinare le componenti.

Esempio: Per scomporre un vettore v, si tracciano le parallele alle direzioni scelte partendo dalla punta del vettore, ottenendo così i vettori componenti vr e vs.

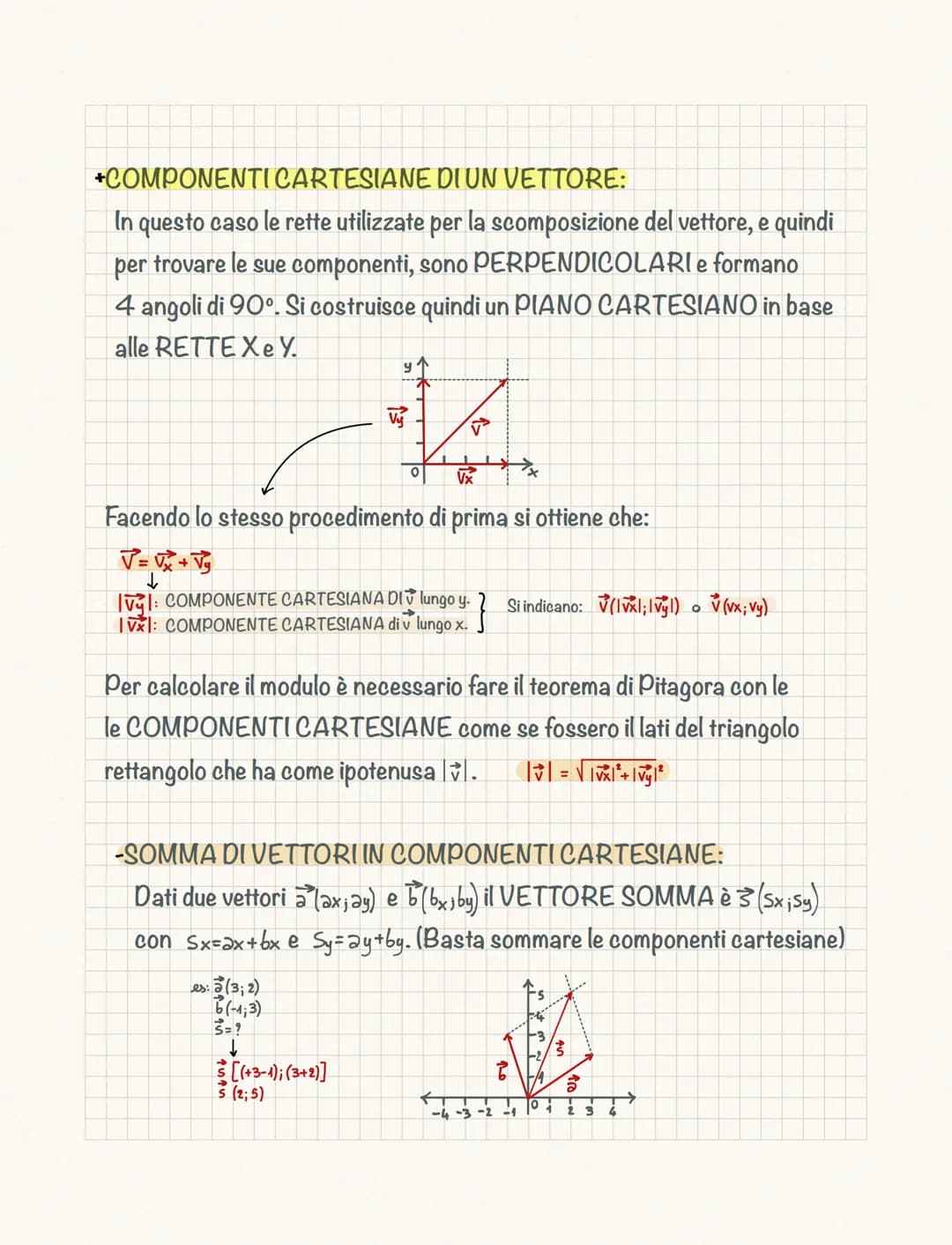

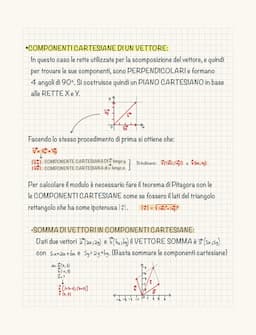

Componenti Cartesiane e Teorema di Pitagora

Le componenti cartesiane rappresentano un caso particolare di scomposizione, dove le direzioni scelte sono perpendicolari tra loro. Questo sistema permette di rappresentare qualsiasi vettore attraverso le sue coordinate (vx, vy) nel piano cartesiano.

Il teorema di Pitagora applicato ai vettori consente di calcolare il modulo di un vettore conoscendo le sue componenti cartesiane. La formula |v| = √(vx² + vy²) è fondamentale per questi calcoli.

Evidenziazione: Per calcolare la somma di vettori in componenti cartesiane, si sommano separatamente le componenti x e y dei vettori coinvolti.

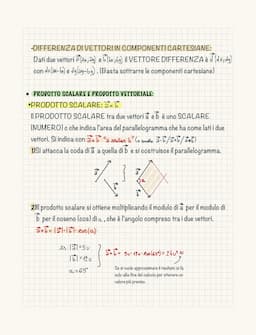

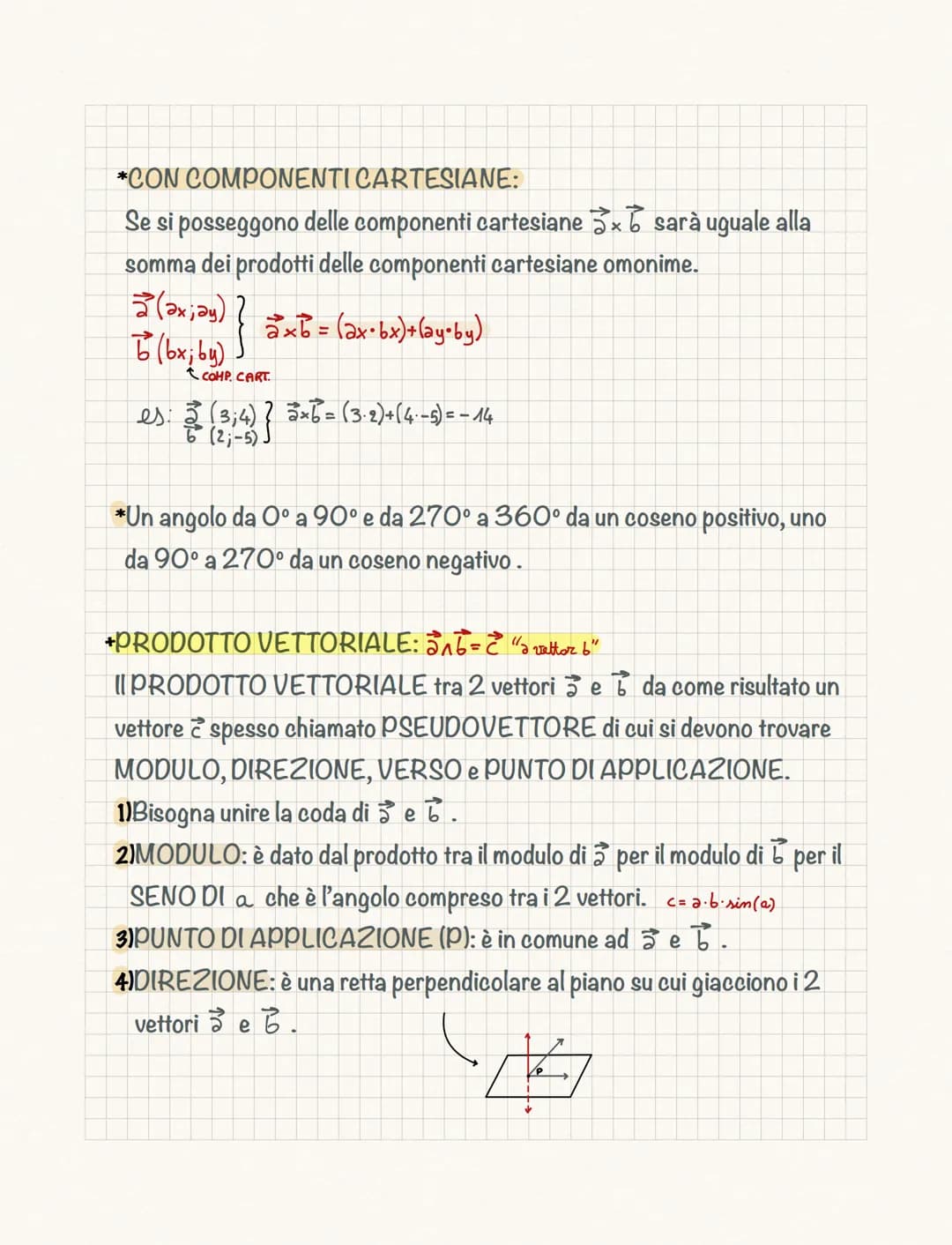

Prodotti tra Vettori

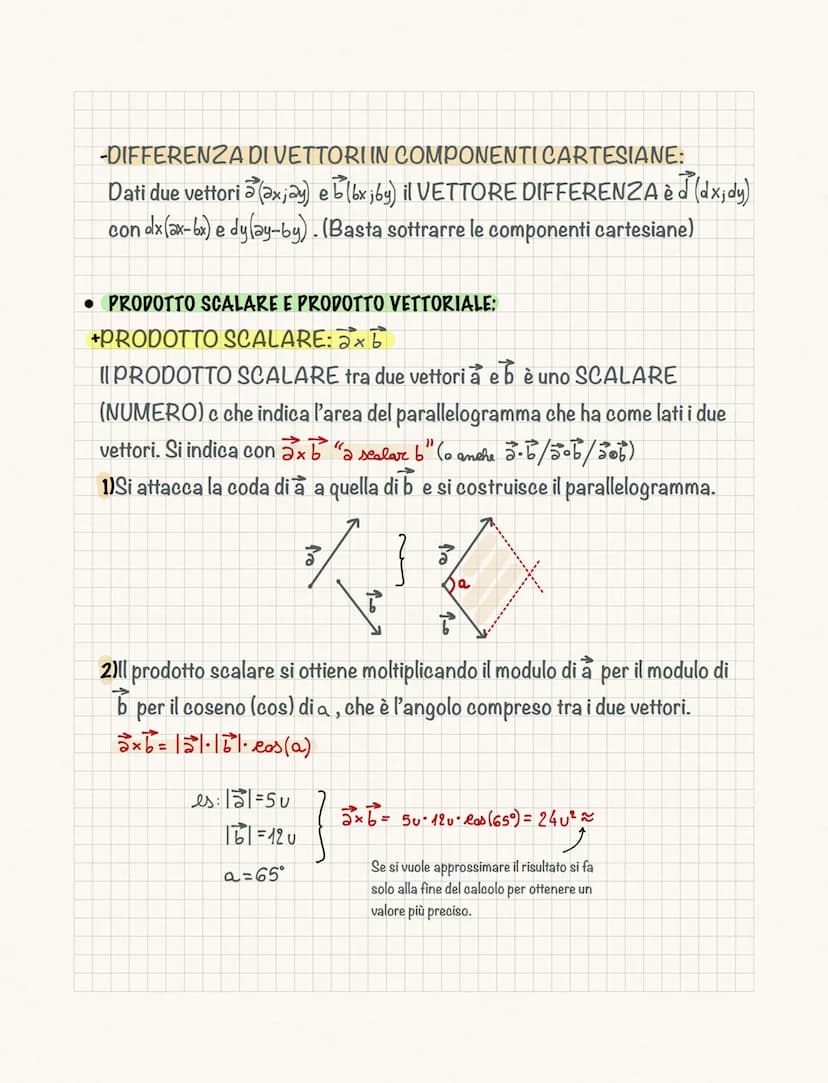

Il prodotto scalare tra due vettori produce un numero che rappresenta l'area del parallelogramma formato dai vettori stessi. Si calcola moltiplicando i moduli dei vettori per il coseno dell'angolo compreso tra essi.

Il prodotto vettoriale, invece, genera un nuovo vettore (pseudovettore) perpendicolare al piano contenente i vettori originali. Il suo modulo dipende dal seno dell'angolo tra i vettori e dai loro moduli.

Vocabolario: Il prodotto vettoriale è caratterizzato da modulo, direzione, verso e punto di applicazione, tutti determinati dalle caratteristiche dei vettori originali.

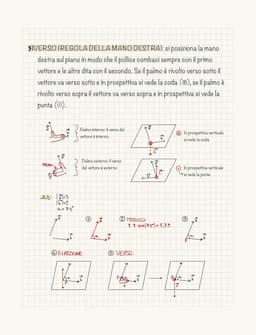

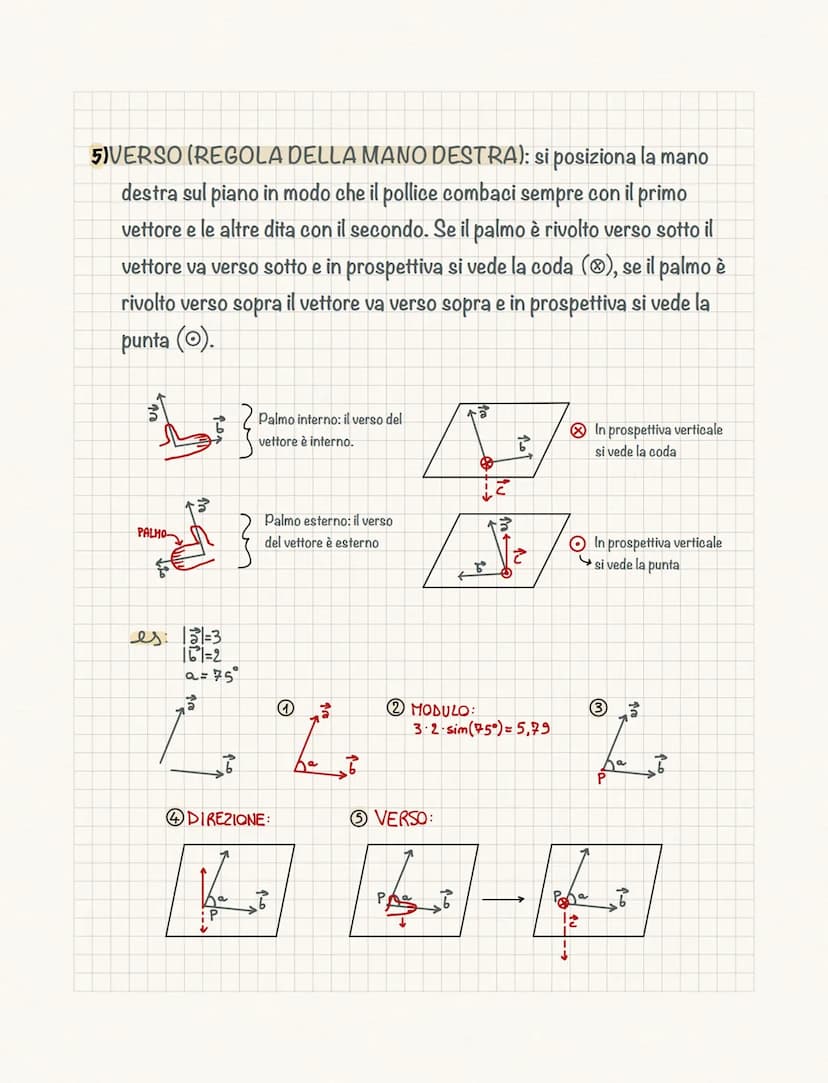

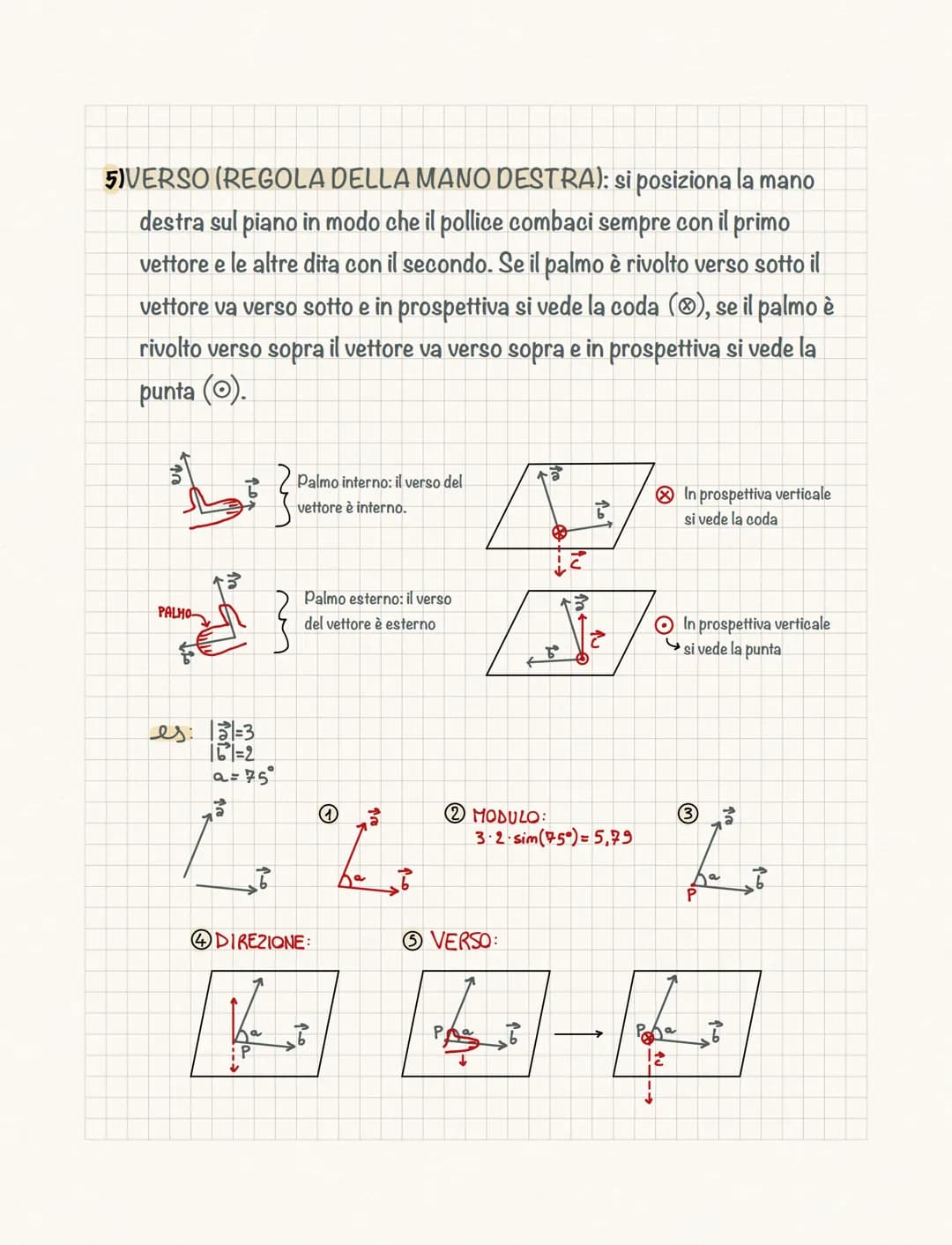

La Regola della Mano Destra nei Vettori: Direzione e Verso

La rappresentazione geometrica dei vettori richiede una comprensione approfondita della regola della mano destra, uno strumento fondamentale per determinare il verso dei vettori nello spazio tridimensionale. Questa regola fornisce un metodo intuitivo e pratico per visualizzare l'orientamento dei vettori.

Per applicare correttamente la regola della mano destra, è necessario posizionare la mano destra sul piano in modo che il pollice si allinei con il primo vettore e le altre dita seguano la direzione del secondo vettore. L'orientamento del palmo determina il verso del vettore risultante: quando il palmo è rivolto verso il basso, il vettore punta verso il basso e si osserva la coda in prospettiva; quando il palmo è rivolto verso l'alto, il vettore punta verso l'alto e si vede la punta.

Definizione: La regola della mano destra è una convenzione matematica che permette di determinare il verso di un vettore risultante dal prodotto vettoriale di due vettori.

Nell'applicazione pratica, questa regola è particolarmente utile quando si lavora con angoli specifici. Per esempio, con un angolo di 75°, il calcolo del modulo del vettore risultante può essere determinato utilizzando le funzioni trigonometriche. La direzione del vettore risultante sarà perpendicolare al piano formato dai due vettori originali.

Calcolo del Modulo e Direzione dei Vettori

Il metodo punta-coda sommatoria vettori rappresenta un approccio sistematico per la determinazione delle caratteristiche fondamentali dei vettori. Quando si analizzano vettori nello spazio, è essenziale considerare tre elementi principali: il modulo, la direzione e il verso.

Per calcolare il modulo di un vettore risultante, si applica il teorema di Pitagora applicato ai vettori, che permette di determinare la lunghezza esatta del vettore considerando le sue componenti. Questo processo matematico è fondamentale per risolvere problemi di fisica e ingegneria.

Esempio: Per un vettore con componenti di 3.2 unità e un angolo di 75°, il modulo risultante si calcola utilizzando la formula: 3.2 × sin(75°) = 5,79 unità.

La direzione del vettore viene determinata attraverso l'analisi degli angoli formati con gli assi di riferimento. In prospettiva verticale, è importante notare come la visualizzazione cambi: quando il vettore punta verso il basso si osserva la coda, mentre quando punta verso l'alto si vede la punta. Questa distinzione è cruciale per una corretta interpretazione della rappresentazione vettoriale nello spazio tridimensionale.
