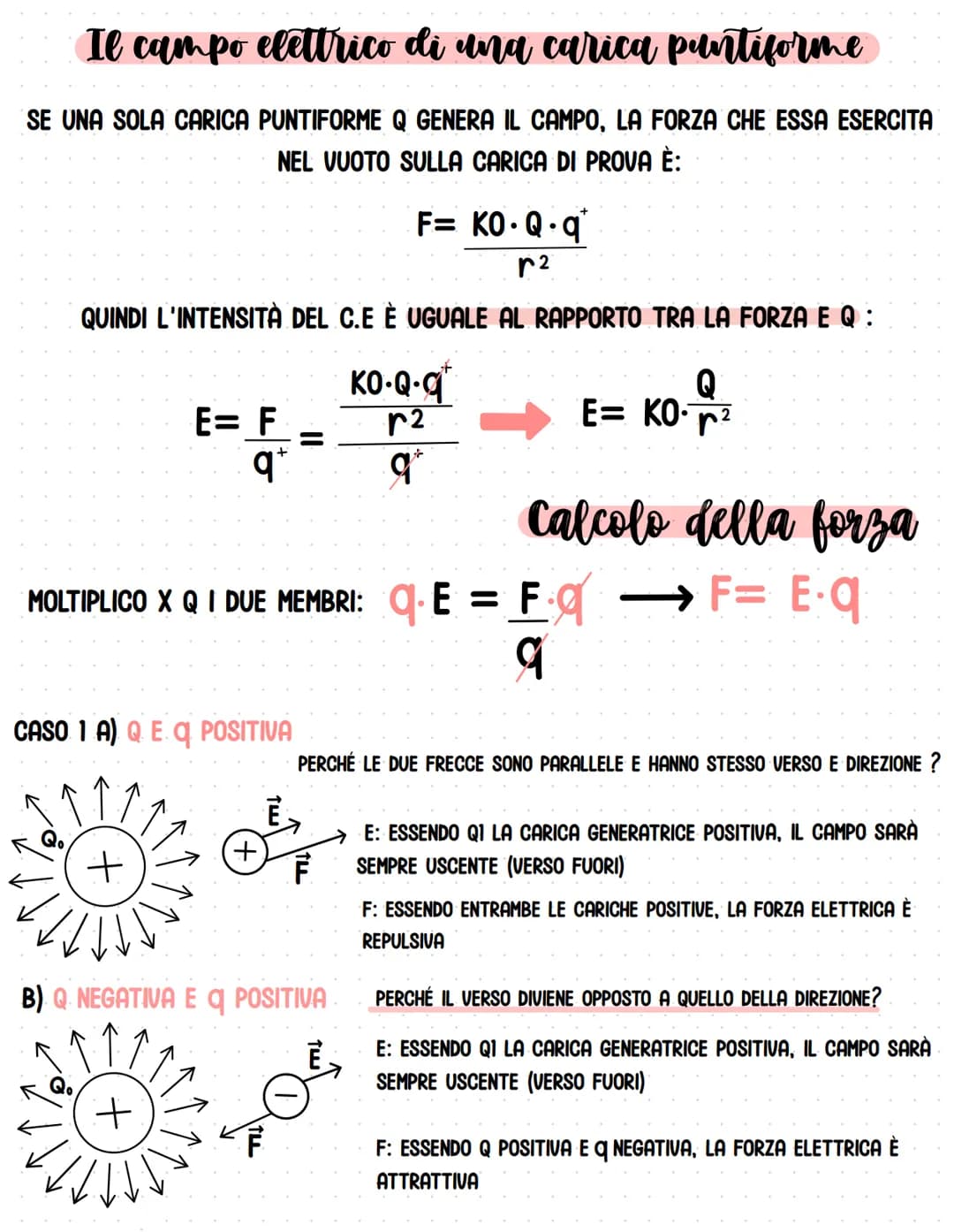

Campo elettrico di una carica puntiforme

Quando il campo elettrico è generato da una singola carica puntiforme Q, la sua intensità può essere calcolata utilizzando la legge di Coulomb. La formula del campo elettrico in questo caso è:

E = k₀ * Q / r²

Dove:

• k₀ è la costante di Coulomb
• Q è la carica generatrice
• r è la distanza dal punto considerato

Vocabulary: Le linee di campo elettrico sono rappresentazioni grafiche che mostrano la direzione e l'intensità del campo elettrico nello spazio.

Il verso delle linee di campo dipende dal segno della carica generatrice:

• Per una carica positiva, le linee sono uscenti
• Per una carica negativa, le linee sono entranti

Highlight: Il calcolo della forza elettrica su una carica q in un punto del campo si ottiene moltiplicando il campo elettrico per la carica: F = E * q

Questa relazione è fondamentale per comprendere come le cariche interagiscono all'interno di un campo elettrico.

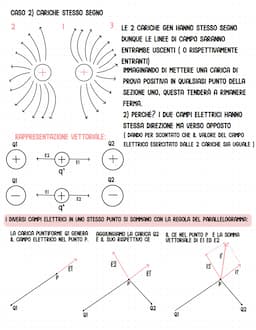

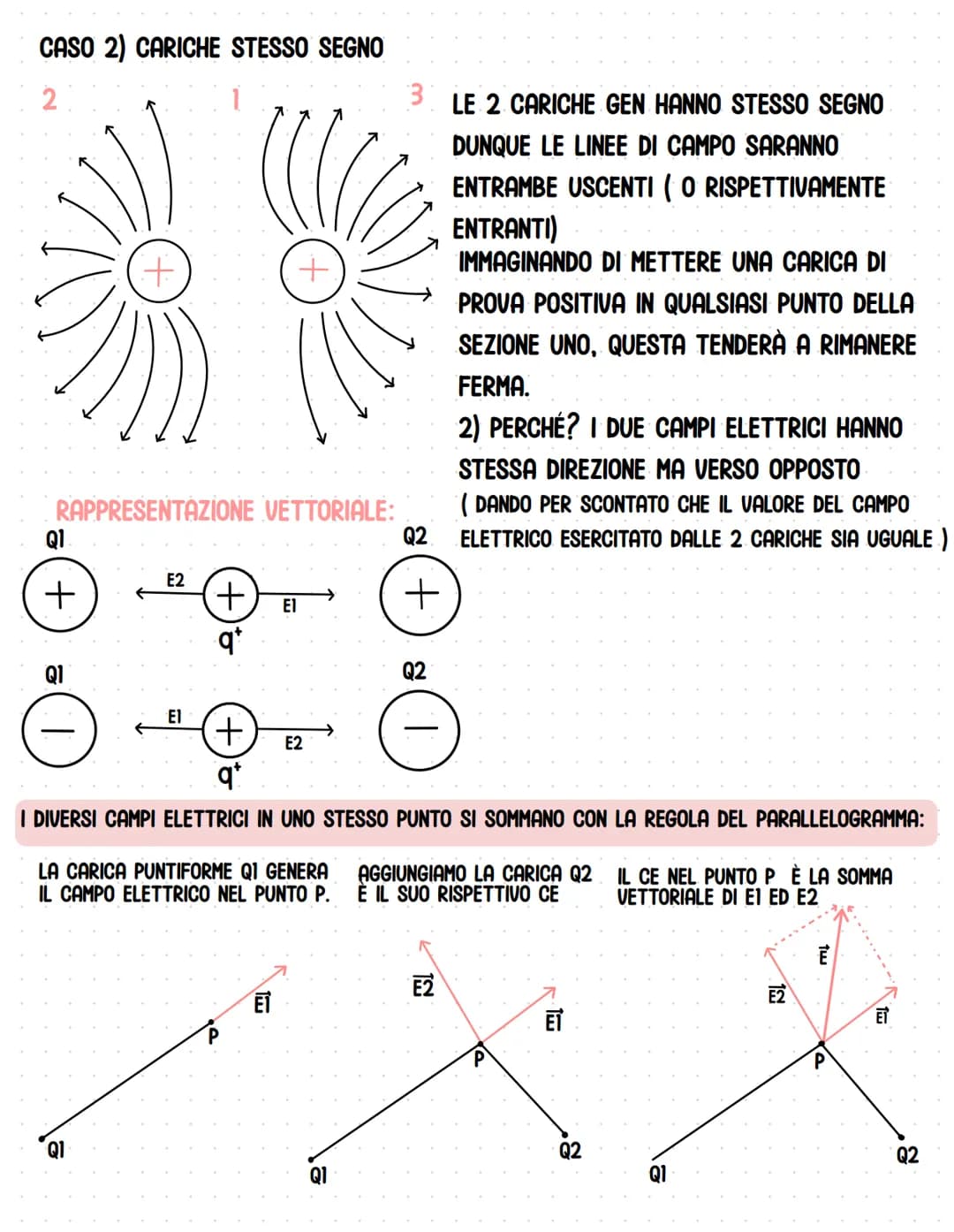

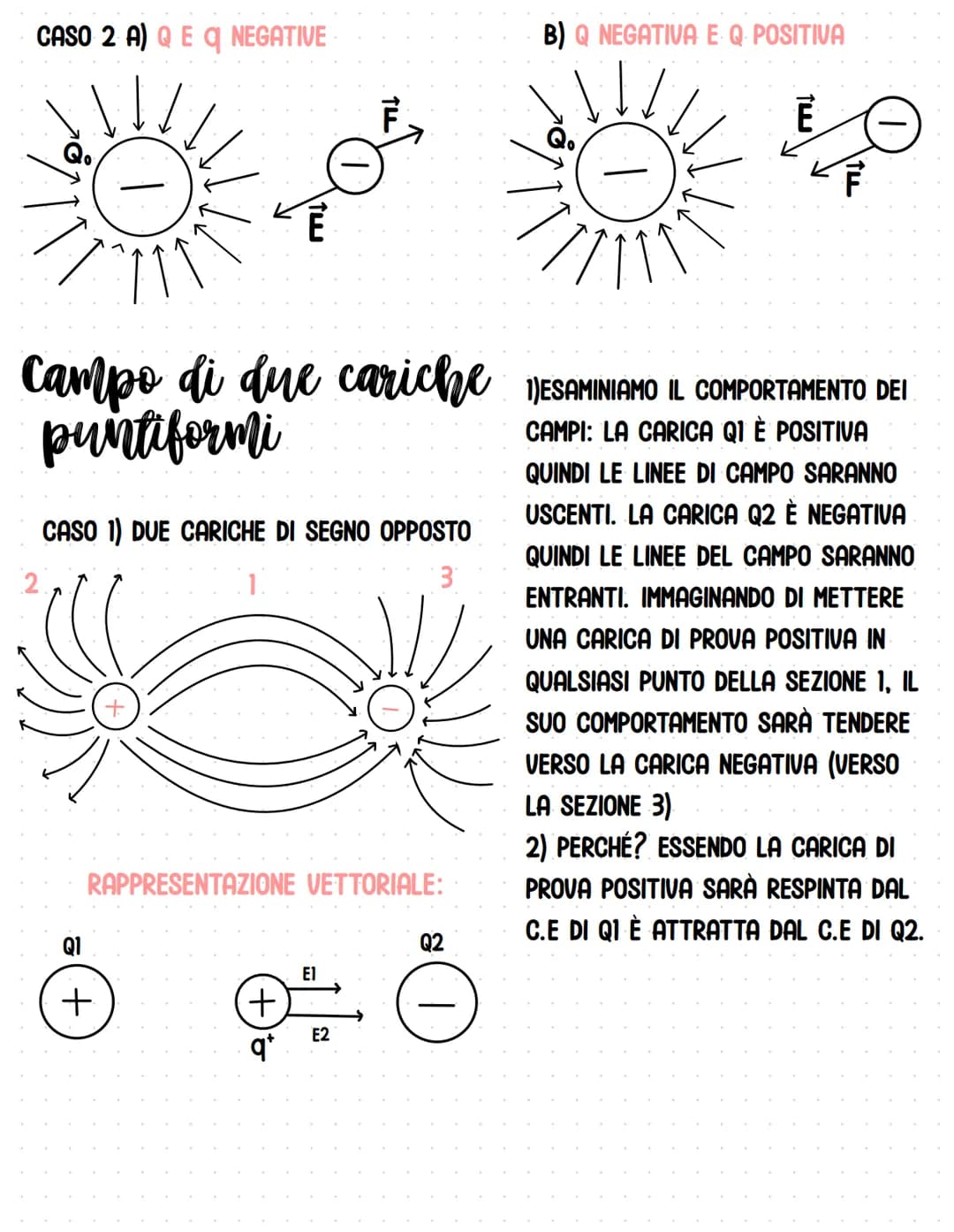

Campo elettrico di due cariche puntiformi

Quando si considerano due cariche puntiformi, il campo elettrico risultante è la somma vettoriale dei campi generati da ciascuna carica. Questo principio è noto come sovrapposizione dei campi elettrici.

Example: Nel caso di due cariche di segno opposto, le linee di campo vanno dalla carica positiva a quella negativa, creando un pattern caratteristico.

Per calcolare il campo elettrico totale in un punto, si seguono questi passaggi:

1. Calcolare separatamente i campi E₁ ed E₂ generati dalle due cariche
2. Rappresentare i vettori E₁ ed E₂ nel punto considerato
3. Sommare vettorialmente E₁ ed E₂ utilizzando la regola del parallelogramma

Highlight: La configurazione delle linee di forza del campo elettrico dipende dal segno e dall'intensità delle cariche generatrici.

Nel caso di cariche dello stesso segno, le linee di campo tendono a respingersi, mentre per cariche di segno opposto, le linee si attraggono. Questa visualizzazione aiuta a comprendere intuitivamente il comportamento del campo elettrico nello spazio.

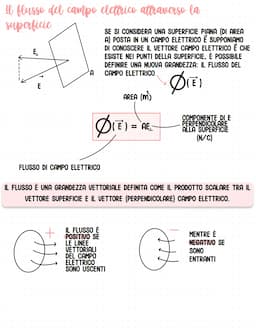

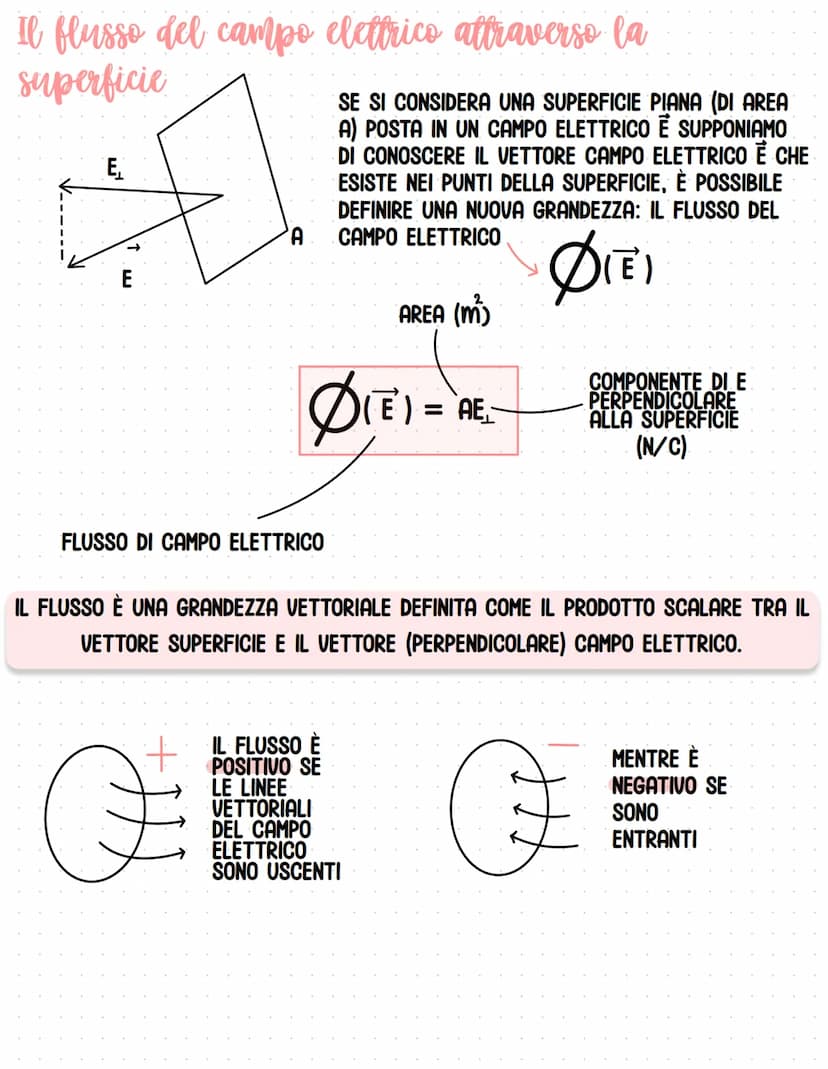

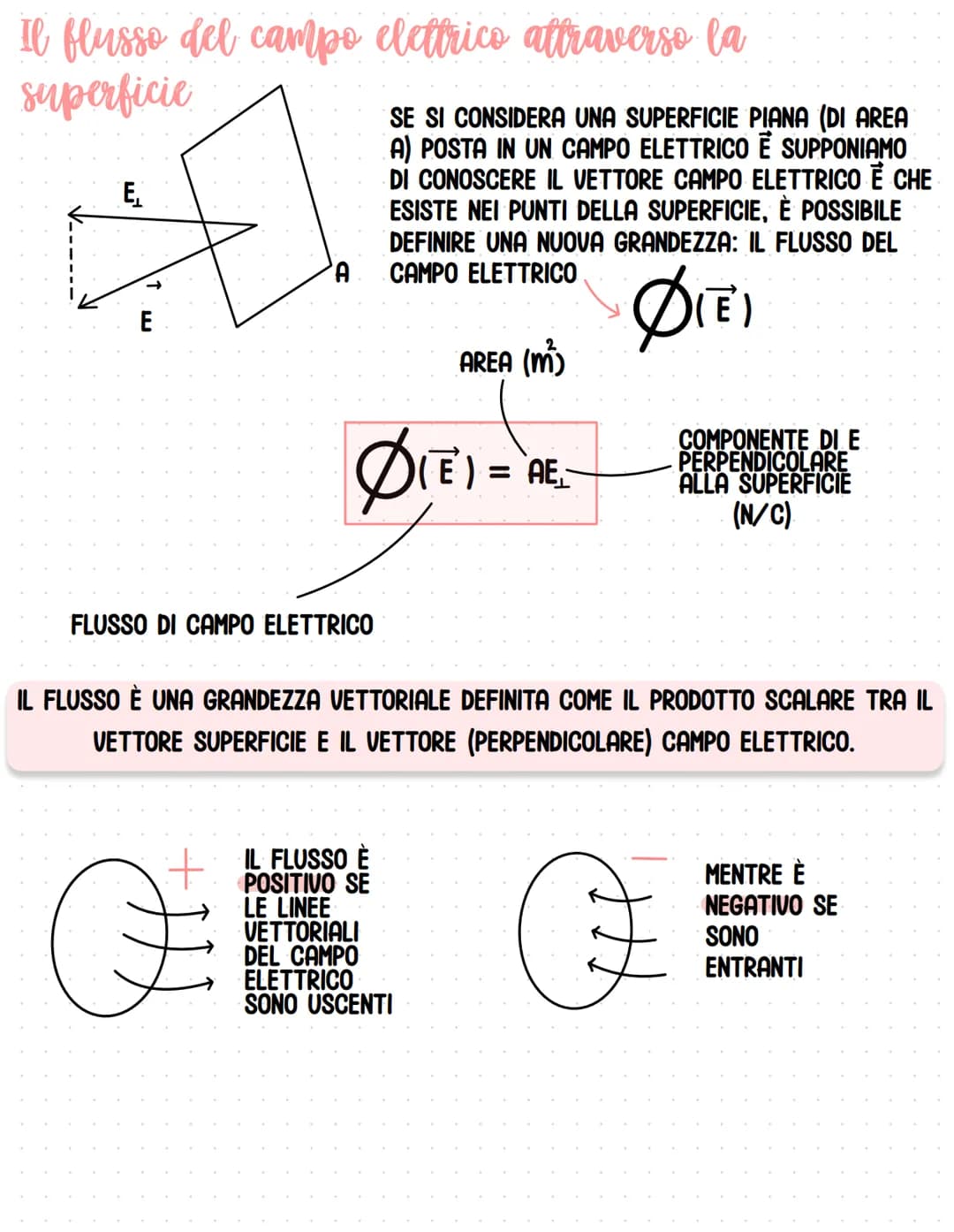

Flusso del campo elettrico

Il concetto di flusso del campo elettrico è fondamentale per comprendere come il campo interagisce con le superfici nello spazio. Il flusso è definito come il prodotto scalare tra il vettore campo elettrico e il vettore superficie.

Definition: Il flusso del campo elettrico attraverso una superficie è una misura della quantità di linee di campo che attraversano quella superficie.

La formula del flusso del campo elettrico è:

Φ(E) = E * A

Dove:

• Φ(E) è il flusso del campo elettrico
• E è la componente del campo elettrico perpendicolare alla superficie
• A è l'area della superficie

Highlight: Il flusso può essere positivo o negativo, a seconda che le linee di campo siano uscenti o entranti rispetto alla superficie considerata.

Questo concetto è cruciale per il teorema di Gauss, che collega il flusso del campo elettrico alla carica totale racchiusa da una superficie chiusa.

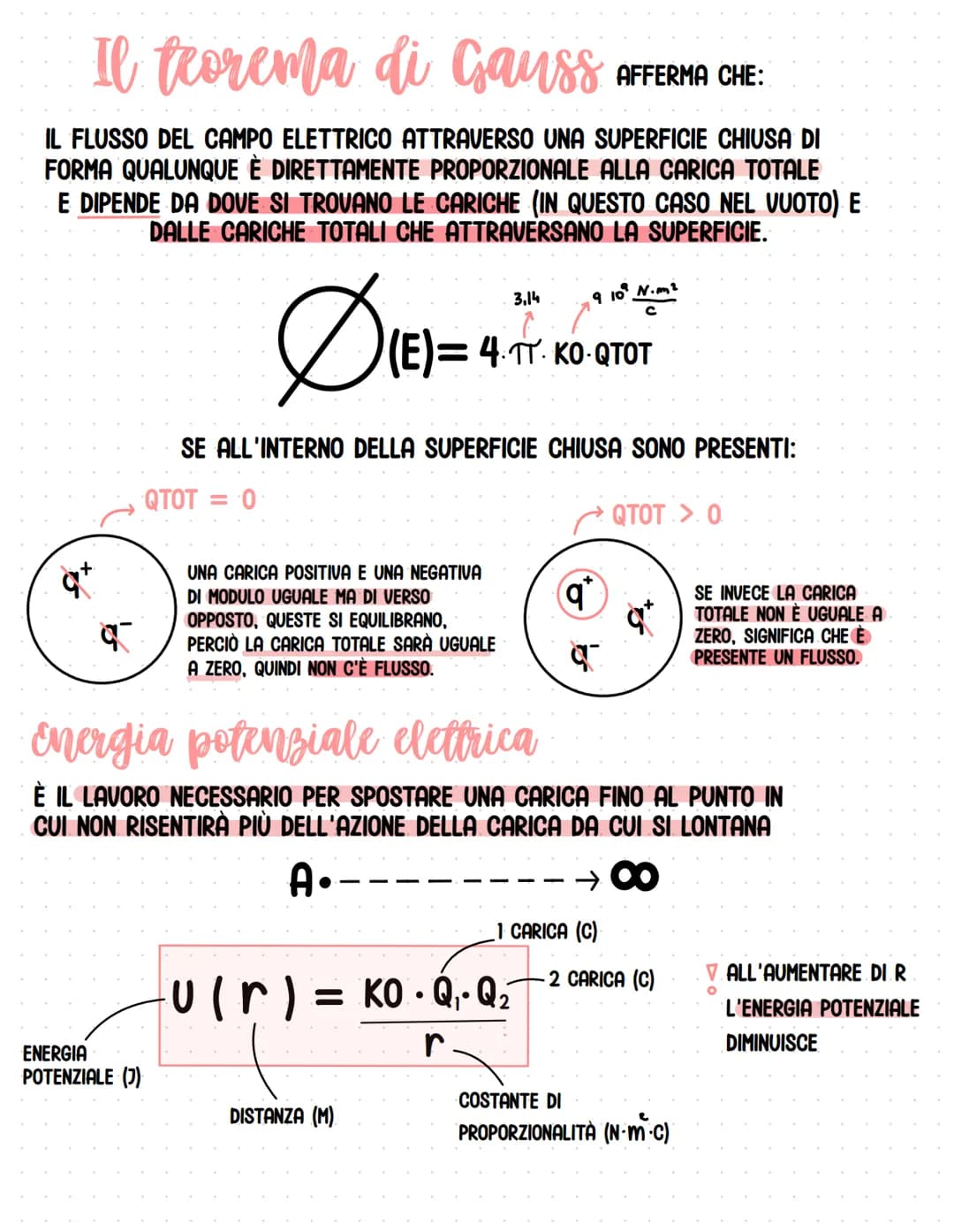

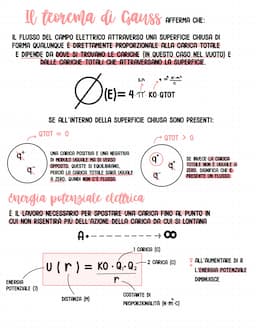

Teorema di Gauss e sue applicazioni

Il teorema di Gauss è uno strumento potente per calcolare il campo elettrico in situazioni con alta simmetria. Esso afferma che il flusso del campo elettrico attraverso una superficie chiusa è proporzionale alla carica totale contenuta all'interno di essa.

Definition: Il teorema di Gauss stabilisce che Φ(E) = Q_tot / ε₀, dove Q_tot è la carica totale racchiusa e ε₀ è la permittività del vuoto.

Questo teorema ha numerose applicazioni, tra cui:

• Calcolo del campo elettrico di distribuzioni di carica simmetriche
• Determinazione della carica totale all'interno di un volume
• Analisi di conduttori in equilibrio elettrostatico

Example: Per un conduttore sferico carico, il teorema di Gauss permette di calcolare facilmente il campo elettrico esterno, che risulta identico a quello di una carica puntiforme.

La dimostrazione del teorema di Gauss si basa sul concetto di angolo solido e sulla simmetria delle linee di campo elettrico. Questo teorema è fondamentale anche nello studio del campo magnetico e trova applicazioni in matematica e in altre branche della fisica.

Energia potenziale elettrica

L'energia potenziale elettrica è un concetto chiave per comprendere il lavoro compiuto dalle forze elettriche. Essa rappresenta l'energia immagazzinata in un sistema di cariche elettriche a causa della loro posizione relativa.

Formula: L'energia potenziale elettrica tra due cariche puntiformi è data da U$r$ = k₀ * Q₁Q₂ / r

Dove:

• k₀ è la costante di Coulomb
• Q₁ e Q₂ sono le cariche
• r è la distanza tra le cariche

Highlight: L'energia potenziale elettrica diminuisce all'aumentare della distanza tra le cariche, tendendo a zero all'infinito.

Questo concetto è fondamentale per comprendere il movimento delle cariche in un campo elettrico e per calcolare il lavoro necessario per spostare una carica da un punto all'altro del campo.

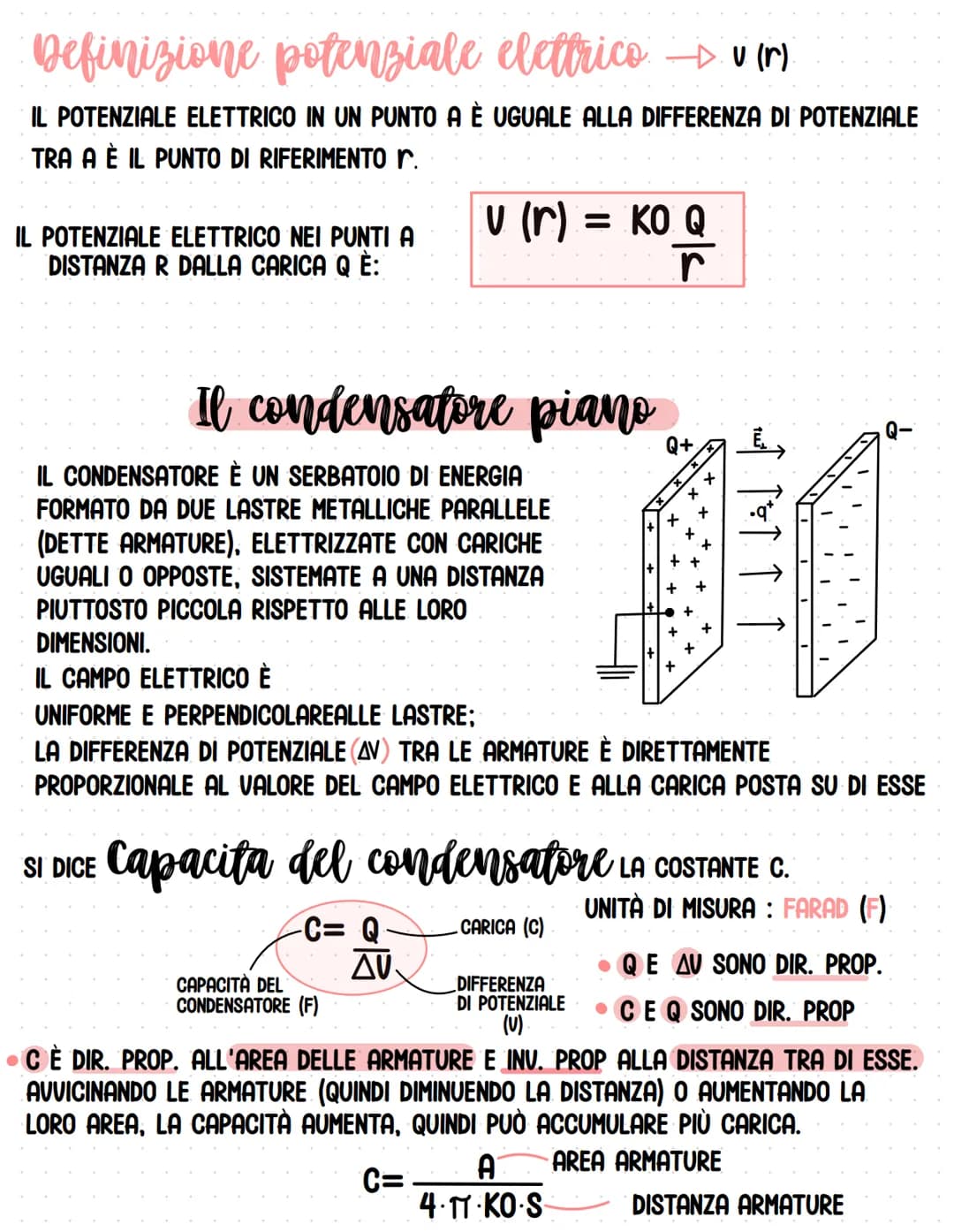

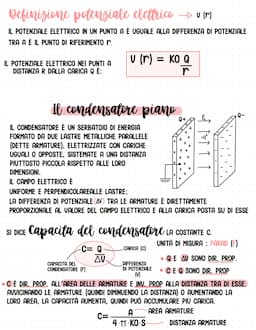

Condensatori e campo elettrico uniforme

I condensatori sono dispositivi che sfruttano il campo elettrico per immagazzinare energia. Il caso più semplice è il condensatore piano, costituito da due piastre conduttrici parallele separate da un dielettrico.

Definition: Un condensatore piano genera un campo elettrico uniforme tra le sue armature quando è carico.

Le principali formule relative ai condensatori piani sono:

• Campo elettrico: E = σ / ε₀, dove σ è la densità superficiale di carica
• Capacità: C = ε₀A / d, dove A è l'area delle armature e d la distanza tra esse
• Differenza di potenziale: ΔV = Ed

Example: Un condensatore piano con armature di area 1 m² separate da 1 mm di aria ha una capacità di circa 8.85 nF.

La comprensione del funzionamento dei condensatori è essenziale in elettronica e in molte applicazioni tecnologiche moderne.

Vocabulary: La capacità di un condensatore si misura in Farad (F) e rappresenta la quantità di carica immagazzinata per unità di differenza di potenziale.

Lo studio dei condensatori permette di approfondire concetti come l'energia immagazzinata nel campo elettrico e le proprietà dei dielettrici, aprendo la strada a numerose applicazioni pratiche nell'ingegneria elettrica ed elettronica.

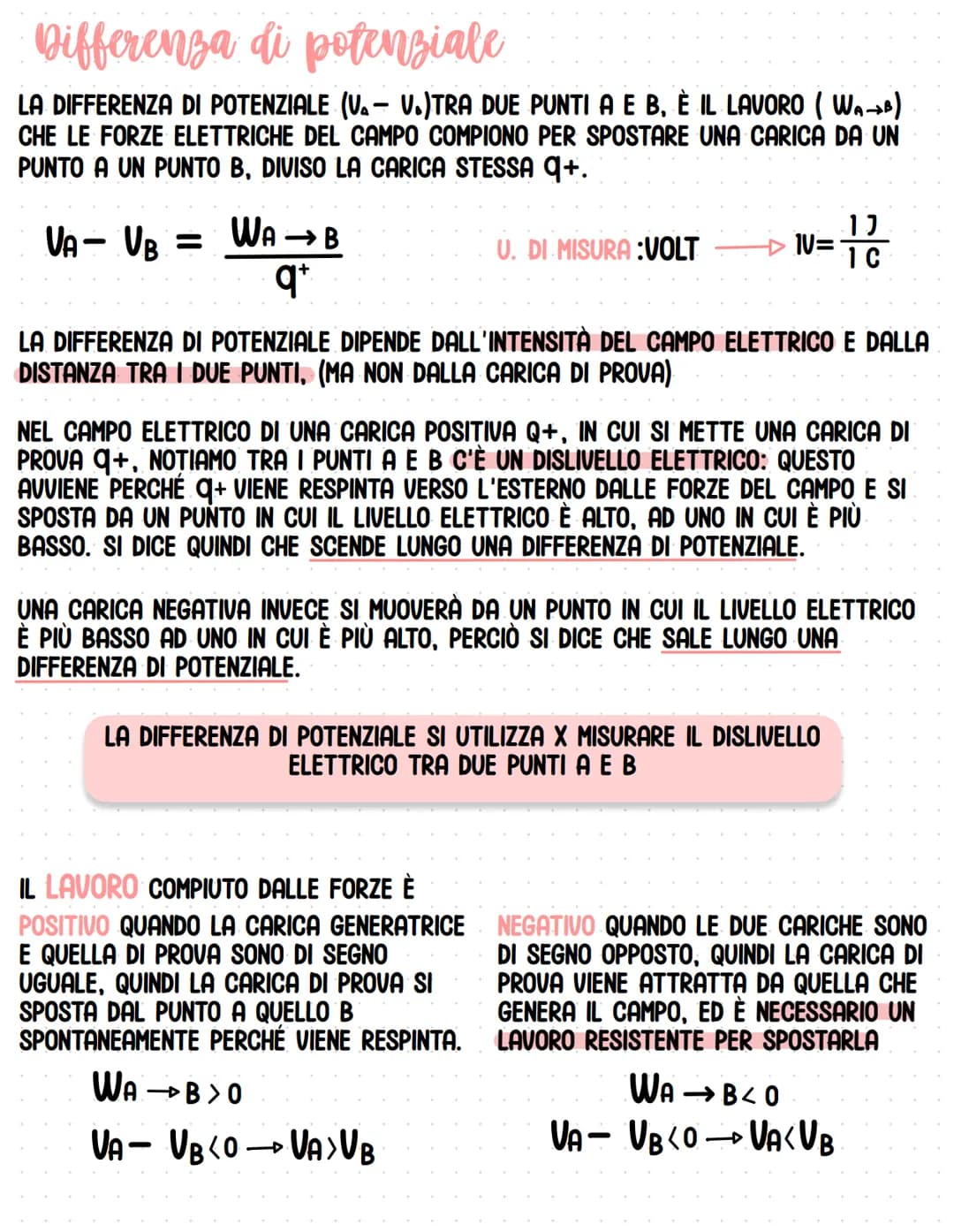

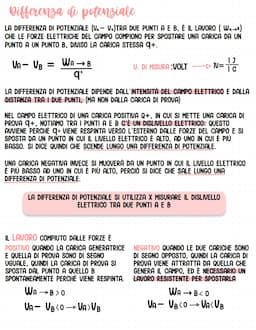

Electric Potential Difference

The seventh page covers potential difference and its relationship to electric fields.

Definition: Potential difference is the work done per unit charge when moving between two points in an electric field.

Vocabulary: The unit of potential difference is the Volt (V)

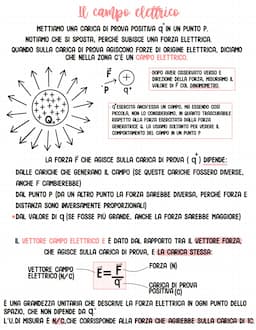

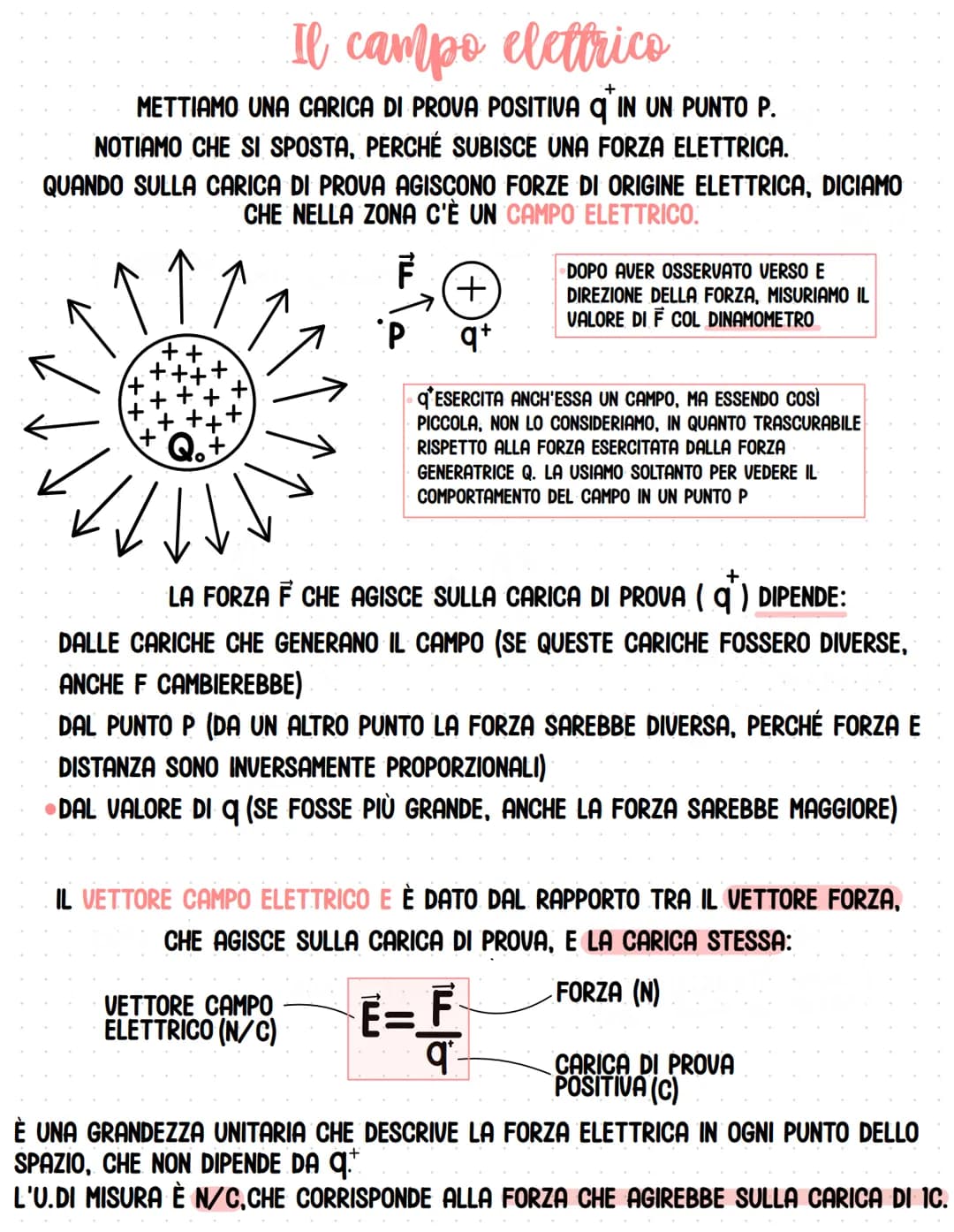

Il campo elettrico: concetti fondamentali

Il campo elettrico è un fenomeno fisico che si manifesta quando una carica elettrica è presente in una determinata regione dello spazio. Per comprendere questo concetto, si utilizza una carica di prova positiva q posizionata in un punto P. Osservando lo spostamento di questa carica, si può dedurre la presenza di un campo elettrico nella zona.

Definizione: Il campo elettrico è una grandezza vettoriale che descrive la forza elettrica agente su una carica unitaria in ogni punto dello spazio.

La formula del campo elettrico è data dal rapporto tra il vettore forza F e la carica di prova q:

E = F / q

Highlight: L'unità di misura del campo elettrico è Newton/Coulomb (N/C), che rappresenta la forza che agirebbe su una carica di 1 Coulomb.

È importante notare che il campo elettrico non dipende dalla carica di prova, ma solo dalle cariche che lo generano e dalla posizione del punto considerato. Questa proprietà rende il campo elettrico una grandezza fondamentale per descrivere le interazioni elettriche nello spazio.

Esempio: Se una carica di prova di 2 C subisce una forza di 6 N in un punto, il campo elettrico in quel punto sarà E = 6 N / 2 C = 3 N/C.
