Impara le Porte Logiche e l'Algebra di Boole: Divertenti Esercizi e Schemi

La logica matematica di George Boole ha gettato le basi per lo sviluppo dei moderni circuiti digitali.

  • La logica booleana utilizza proposizioni vere o false e connettivi logici
  • Gli operatori logici nei circuiti digitali includono NOT, AND, OR e XOR
  • L'algebra booleana e dispositivi elettronici sono strettamente collegati
  • Le variabili booleane assumono solo i valori 1 o 0 (vero o falso)
  • Questi concetti sono fondamentali per il funzionamento di tutti i dispositivi elettronici moderni
...

05/10/2022

740

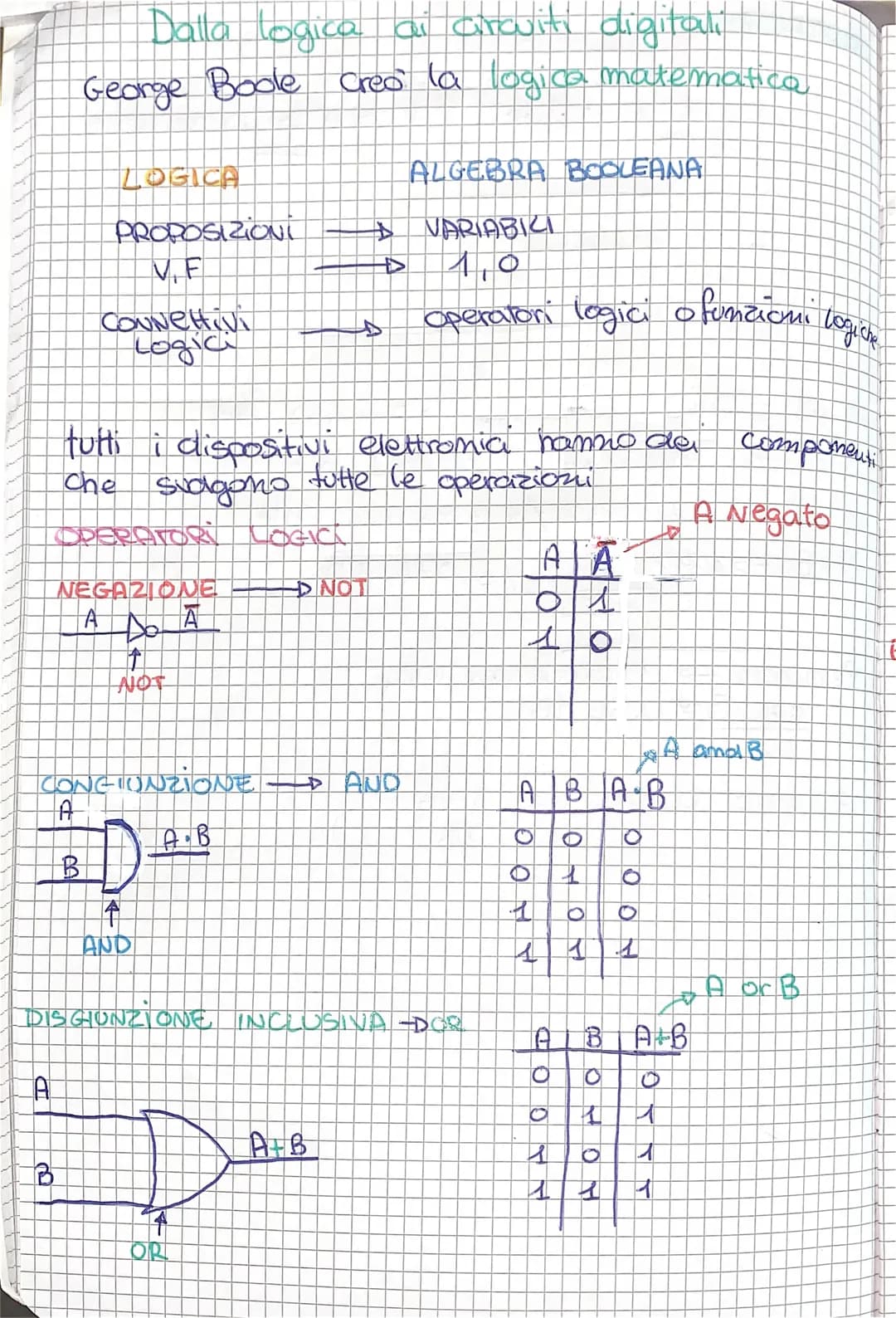

Dalla logica ai circuiti digitalit
George Boole creo la logica matematica
30
B
LOGICA
PROPOSIZIONI
V.F
CONNettivi
Logici
OPERATORI LOGICA
NE

Vedi

Operatori e Funzioni Logiche Avanzate

Questa pagina approfondisce gli operatori logici dell'algebra booleana e introduce funzioni logiche più complesse.

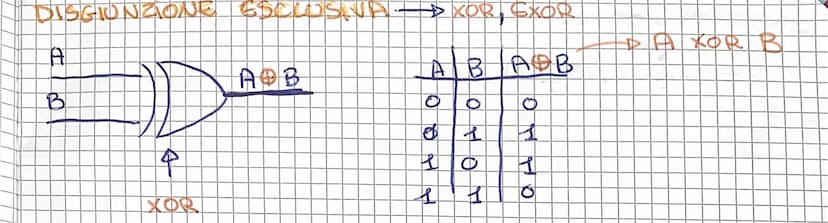

L'operatore XOR OResclusivoOR esclusivo è un'importante aggiunta agli operatori di base:

Definition: XOR disgiunzioneesclusivadisgiunzione esclusiva restituisce vero se e solo se gli input hanno valori diversi.

La tavola di verità per XOR è:

ABA XOR B
000
011
101
110

Example: In un circuito digitale, XOR può essere utilizzato per implementare un rilevatore di cambiamento di stato, attivandosi quando solo uno dei due input cambia.

Le funzioni logiche possono essere rappresentate in vari modi:

  1. Espressioni algebriche booleane
  2. Tavole di verità
  3. Diagrammi logici

Highlight: La combinazione di operatori booleani di base permette di creare funzioni logiche complesse, essenziali per la progettazione di circuiti digitali avanzati.

Vocabulary: Una tavola di verità è una rappresentazione tabellare che mostra tutti i possibili risultati di una funzione logica per tutte le combinazioni di input.

L'algebra booleana fornisce anche diverse proprietà e leggi che permettono di semplificare e manipolare espressioni logiche, come le leggi di assorbimento, distributività e De Morgan.

Non c'è niente di adatto? Esplorare altre aree tematiche.

Knowunity è l'app per l'istruzione numero 1 in cinque paesi europei

Knowunity è stata inserita in un articolo di Apple ed è costantemente in cima alle classifiche degli app store nella categoria istruzione in Germania, Italia, Polonia, Svizzera e Regno Unito. Unisciti a Knowunity oggi stesso e aiuta milioni di studenti in tutto il mondo.

Ranked #1 Education App

Scarica

Google Play

Scarica

App Store

Knowunity è l'app per l'istruzione numero 1 in cinque paesi europei

4.9+

Valutazione media dell'app

21 M

Studenti che usano Knowunity

#1

Nelle classifiche delle app per l'istruzione in 17 Paesi

950 K+

Studenti che hanno caricato appunti

Non siete ancora sicuri? Guarda cosa dicono gli altri studenti...

Utente iOS

Adoro questa applicazione [...] consiglio Knowunity a tutti!!! Sono passato da un 5 a una 8 con questa app

Stefano S, utente iOS

L'applicazione è molto semplice e ben progettata. Finora ho sempre trovato quello che stavo cercando

Susanna, utente iOS

Adoro questa app ❤️, la uso praticamente sempre quando studio.



Informatica

740

12 lug 2025

2 pagine

Impara le Porte Logiche e l'Algebra di Boole: Divertenti Esercizi e Schemi

user profile picture

Elisa

@wuiga_

La logica matematica di George Boole ha gettato le basi per lo sviluppo dei moderni circuiti digitali.

  • La logica booleana utilizza proposizioni vere o false e connettivi logici
  • Gli operatori logici nei circuiti digitali includono NOT, AND, OR e XOR... Mostra di più

Dalla logica ai circuiti digitalit
George Boole creo la logica matematica
30
B
LOGICA
PROPOSIZIONI
V.F
CONNettivi
Logici
OPERATORI LOGICA
NE

Iscriviti per mostrare il contenutoÈ gratis!

Accesso a tutti i documenti

Migliora i tuoi voti

Unisciti a milioni di studenti

Iscrivendosi si accettano i Termini di servizio e la Informativa sulla privacy.

Operatori e Funzioni Logiche Avanzate

Questa pagina approfondisce gli operatori logici dell'algebra booleana e introduce funzioni logiche più complesse.

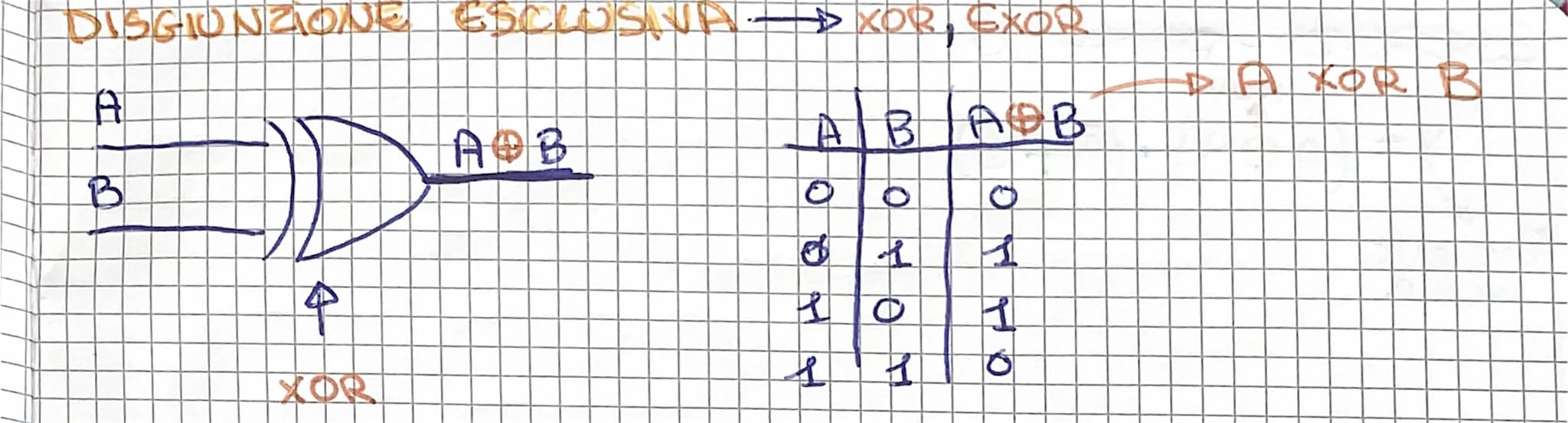

L'operatore XOR OResclusivoOR esclusivo è un'importante aggiunta agli operatori di base:

Definition: XOR disgiunzioneesclusivadisgiunzione esclusiva restituisce vero se e solo se gli input hanno valori diversi.

La tavola di verità per XOR è:

ABA XOR B
000
011
101
110

Example: In un circuito digitale, XOR può essere utilizzato per implementare un rilevatore di cambiamento di stato, attivandosi quando solo uno dei due input cambia.

Le funzioni logiche possono essere rappresentate in vari modi:

  1. Espressioni algebriche booleane
  2. Tavole di verità
  3. Diagrammi logici

Highlight: La combinazione di operatori booleani di base permette di creare funzioni logiche complesse, essenziali per la progettazione di circuiti digitali avanzati.

Vocabulary: Una tavola di verità è una rappresentazione tabellare che mostra tutti i possibili risultati di una funzione logica per tutte le combinazioni di input.

L'algebra booleana fornisce anche diverse proprietà e leggi che permettono di semplificare e manipolare espressioni logiche, come le leggi di assorbimento, distributività e De Morgan.

Dalla logica ai circuiti digitalit
George Boole creo la logica matematica
30
B
LOGICA
PROPOSIZIONI
V.F
CONNettivi
Logici
OPERATORI LOGICA
NE

Iscriviti per mostrare il contenutoÈ gratis!

Accesso a tutti i documenti

Migliora i tuoi voti

Unisciti a milioni di studenti

Iscrivendosi si accettano i Termini di servizio e la Informativa sulla privacy.

Introduzione all'Algebra Booleana

Questa pagina introduce i concetti fondamentali dell'algebra booleana, un sistema matematico essenziale per la logica digitale e l'informatica. L'algebra booleana prende il nome da George Boole, il matematico che creò la logica matematica.

Definition: L'algebra booleana è un sistema matematico che utilizza variabili binarie e operatori logici per manipolare e analizzare proposizioni logiche.

I componenti principali dell'algebra booleana includono:

  • Proposizioni logiche che possono essere vere o false
  • Connettivi logici che combinano le proposizioni
  • Operatori logici che eseguono operazioni sulle variabili booleane

Vocabulary: Le variabili booleane possono assumere solo due valori: 1 verovero o 0 falsofalso.

Gli operatori logici fondamentali sono:

  1. NOT negazionenegazione: inverte il valore di una variabile
  2. AND congiunzionecongiunzione: restituisce vero solo se entrambi gli input sono veri
  3. OR disgiunzioneinclusivadisgiunzione inclusiva: restituisce vero se almeno uno degli input è vero

Example: L'operazione NOT su una variabile A si indica con Ā o NOT A. Se A = 1, allora NOT A = 0.

Highlight: Tutti i dispositivi elettronici moderni utilizzano l'algebra booleana per eseguire operazioni logiche e aritmetiche.
