Introduzione all'Assonometria Cavaliera
L'assonometria cavaliera è una tecnica di rappresentazione tridimensionale che prende il nome dal matematico italiano Bonaventura Cavalieri, che la introdusse nel XVII secolo. Questo metodo permette di rappresentare oggetti tridimensionali su una superficie bidimensionale, mantenendo le informazioni sulle misure reali.
Definizione: L'assonometria cavaliera è un sistema di rappresentazione che utilizza tre assi per riprodurre oggetti tridimensionali, mantenendo le misure reali su due assi e dimezzandole sul terzo.
Il sistema di assi dell'assonometria cavaliera è caratterizzato da:
- Asse x ortogonale all'asse y
- Asse z posto a 45° rispetto agli altri due
Highlight: Le misure vengono riprodotte in dimensione reale lungo gli assi x e y, mentre vengono dimezzate lungo l'asse z.
Questa caratteristica permette di ottenere le misure esatte degli spigoli che sono paralleli agli assi, conoscendo la scala in cui l'oggetto è riprodotto.

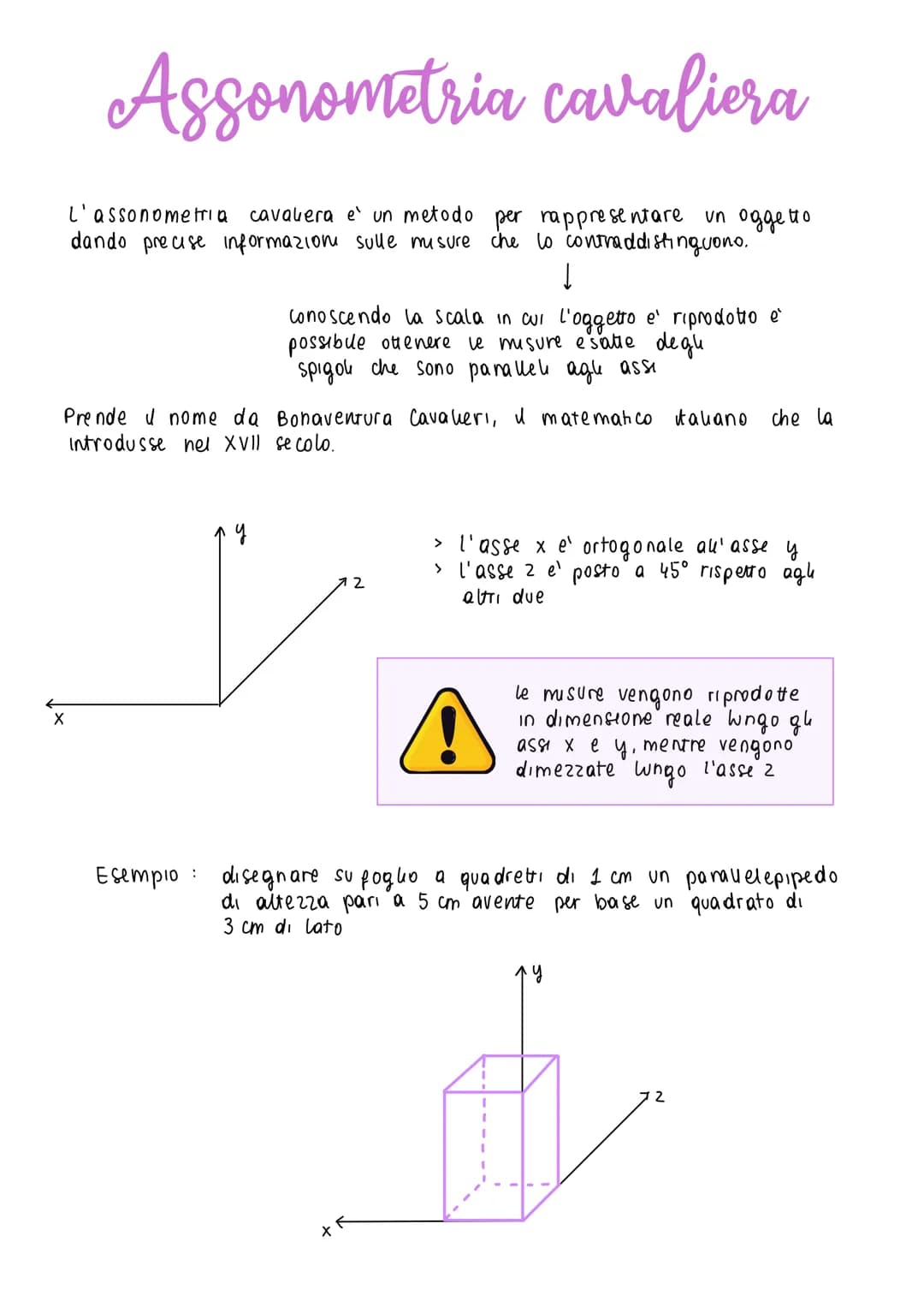

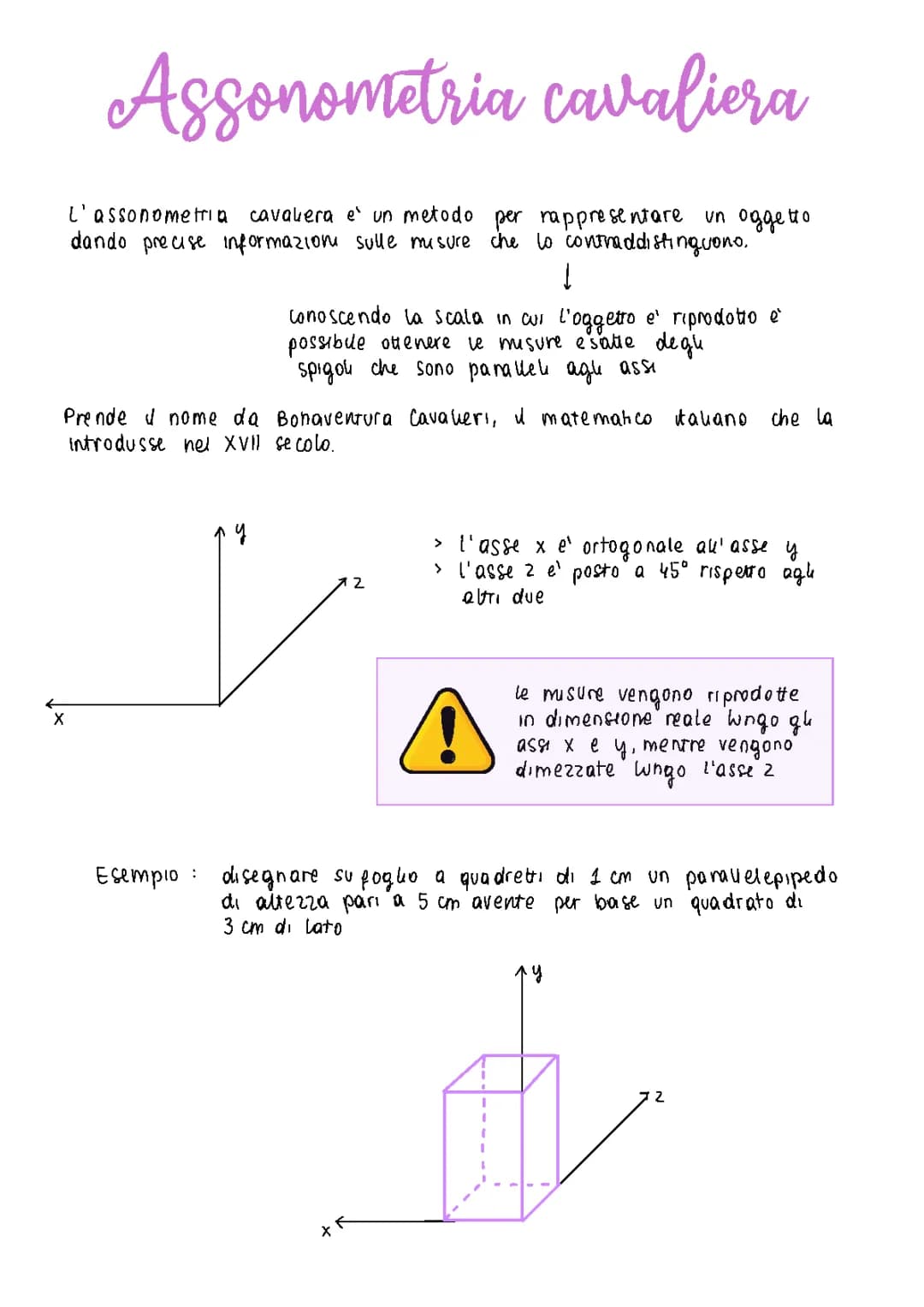

Esempio: Per disegnare un parallelepipedo in assonometria cavaliera su un foglio a quadretti di 1 cm, con altezza di 5 cm e base quadrata di 3 cm di lato, si seguono queste regole:
- Disegnare la base come un quadrato di 3x3 quadretti
- Tracciare l'altezza di 5 quadretti verso l'alto
- Per la profondità, contare 1,5 quadretti (metà di 3) a 45°
L'assonometria cavaliera è particolarmente utile in ambiti come l'ingegneria, l'architettura e il design, dove è necessario rappresentare oggetti tridimensionali mantenendo le proporzioni e le misure reali. Questa tecnica offre un buon compromesso tra la facilità di esecuzione e la comprensibilità del risultato finale.
Vocabolario:
- Parallelepipedo: solido tridimensionale con sei facce rettangolari parallele a due a due
- Spigolo: linea di intersezione tra due facce di un solido
L'assonometria cavaliera si distingue da altre forme di assonometria come l'assonometria isometrica o l'assonometria monometrica per la sua particolare disposizione degli assi e il trattamento delle misure. Mentre l'assonometria isometrica utilizza tre assi a 120° tra loro e mantiene le proporzioni su tutti gli assi, l'assonometria cavaliera offre una visione più intuitiva dell'oggetto, simile a come lo vedremmo nella realtà.
