Appunti di Assonometrie: Guida per lo Studente

Segnala

🦋Angelica🦋@angy_22

Aggiungi alle fonti Google

Le assonometrie sono tecniche di disegno tecnico che ti permettono di rappresentare oggetti tridimensionali su un foglio di carta in modo realistico. A differenza delle proiezioni ortogonali che mostrano l'oggetto da più angolazioni separate, l'assonometria ti dà una visione d'insieme completa in un'unica figura.

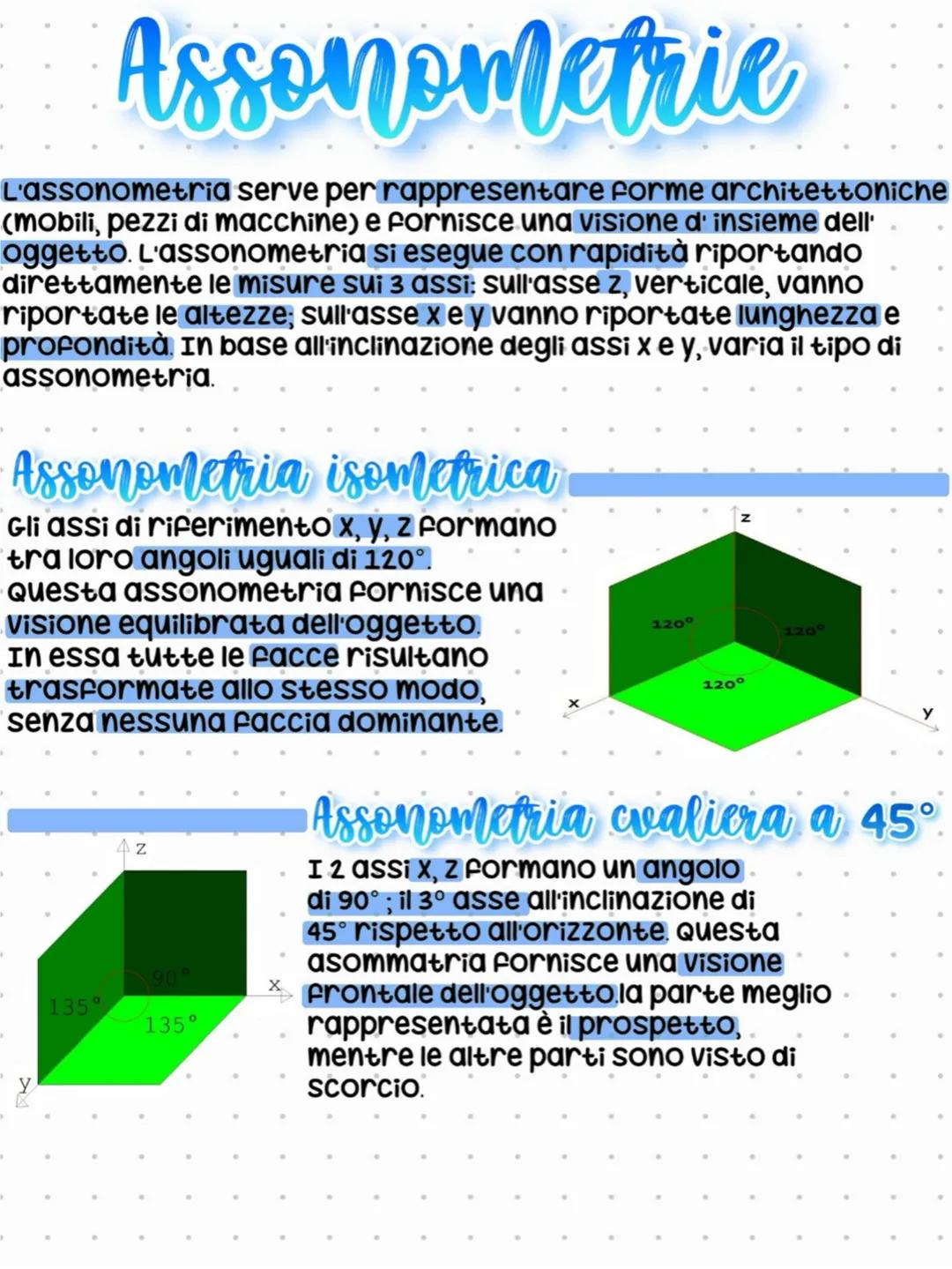

Assonometrie – pagina 1

Iscriviti per mostrare il contenuto.
È gratis!

Accesso a tutti i documenti
Migliora i tuoi voti
Unisciti a milioni di studenti

Iscrivendosi si accettano i Termini di servizio e la Informativa sulla privacy.

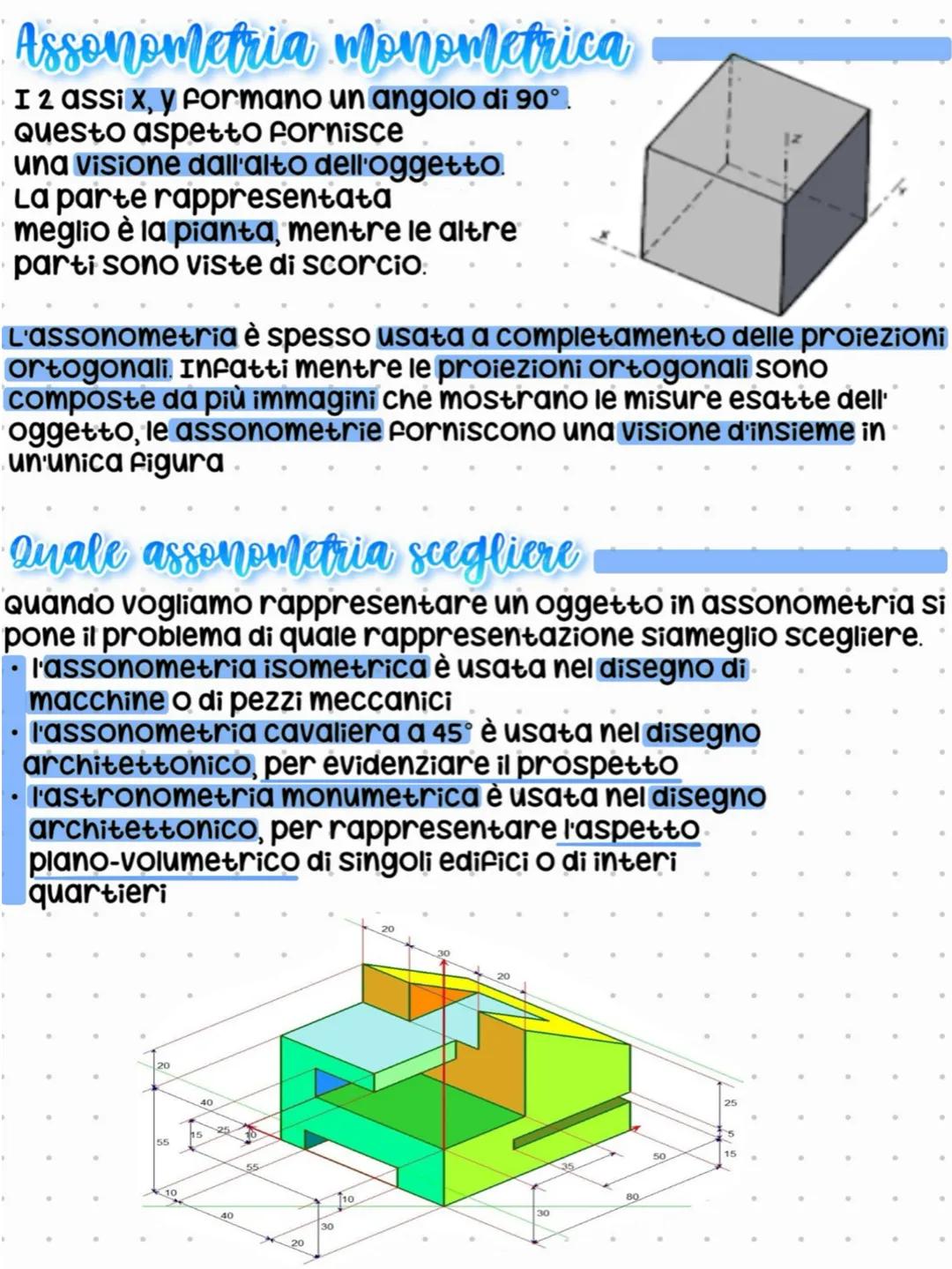

Assonometria monometrica e scelta del tipo

L'assonometria monometrica è perfetta quando vuoi vedere un oggetto "dall'alto". I due assi x e y formano un angolo di 90°, rendendo la pianta dell'oggetto molto chiara e dettagliata.

Questa tecnica funziona benissimo per il disegno architettonico perché ti permette di rappresentare edifici singoli o interi quartieri mostrando sia la forma che il volume. È come avere una vista aerea ma con profondità!

Quale assonometria usare? Dipende da cosa stai disegnando! L'isometrica va bene per macchine e pezzi meccanici, la cavaliera a 45° per evidenziare i prospetti degli edifici, mentre la monometrica è ideale per progetti architettonici complessi.

Ricorda: Le assonometrie completano le proiezioni ortogonali - queste ultime ti danno le misure esatte, le assonometrie ti danno la visione d'insieme!

Assonometrie – pagina 2

Iscriviti per mostrare il contenuto.
È gratis!

Accesso a tutti i documenti
Migliora i tuoi voti
Unisciti a milioni di studenti

Iscrivendosi si accettano i Termini di servizio e la Informativa sulla privacy.

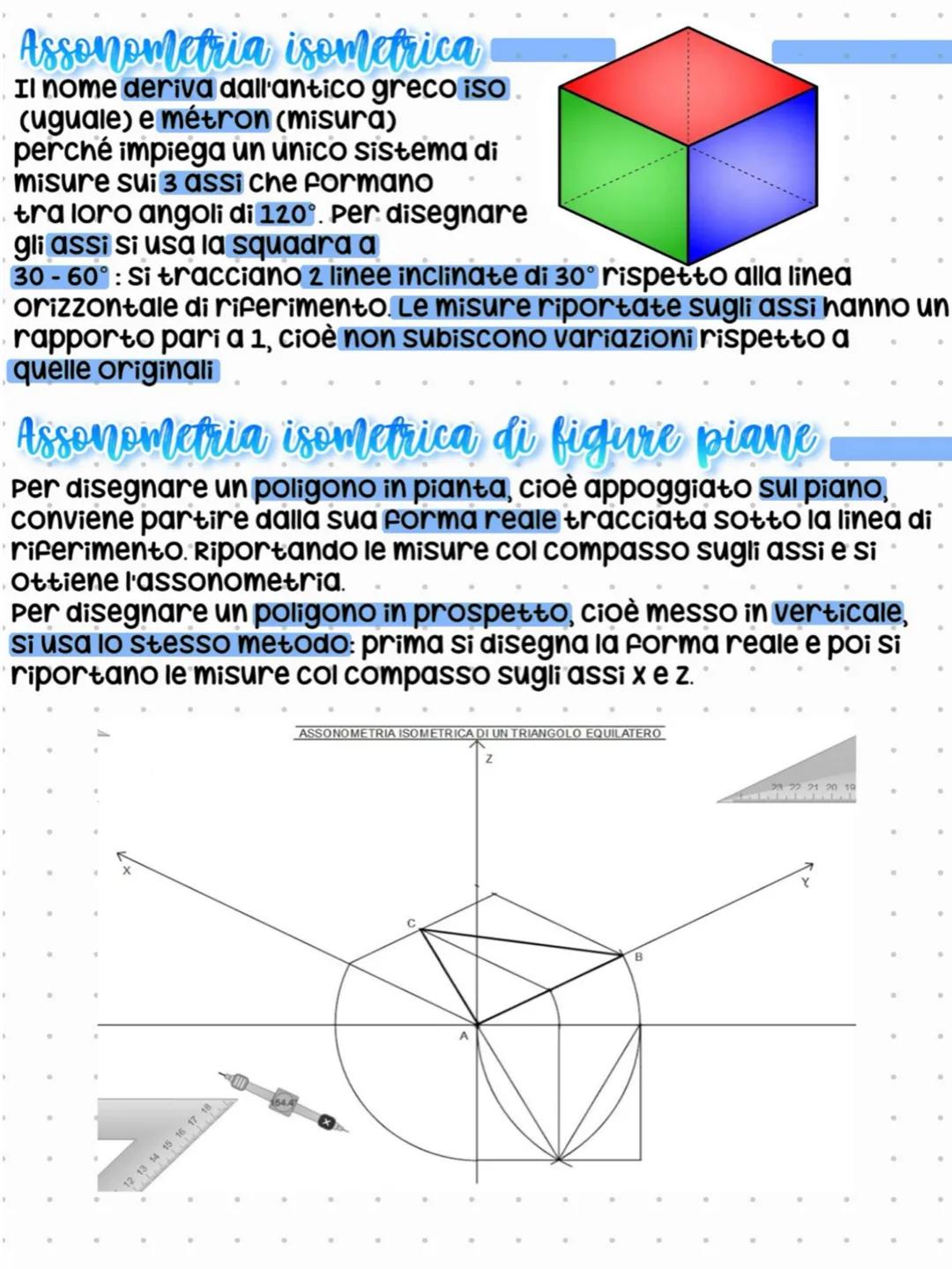

Assonometria isometrica

Il nome isometrica significa "misure uguali" in greco antico, ed è esattamente quello che fa: usa le stesse misure su tutti e tre gli assi! Gli assi formano angoli di 120° tra loro e puoi tracciarli facilmente con la squadra 30-60°.

Per disegnare gli assi, traccia due linee inclinate di 30° rispetto alla linea orizzontale di riferimento. Il bello è che le misure originali non cambiano - quello che misura 5 cm nella realtà, misura 5 cm anche nel disegno!

Disegnare figure piane è semplice: per un poligono in pianta (appoggiato), parti dalla forma reale tracciata sotto la linea di riferimento, poi riporta le misure con il compasso sugli assi. Per un poligono in prospetto (verticale), usi lo stesso metodo ma con gli assi x e z.

Trucco: Disegna sempre prima la forma reale dell'oggetto, poi riporta le misure - così non sbagli mai le proporzioni!
