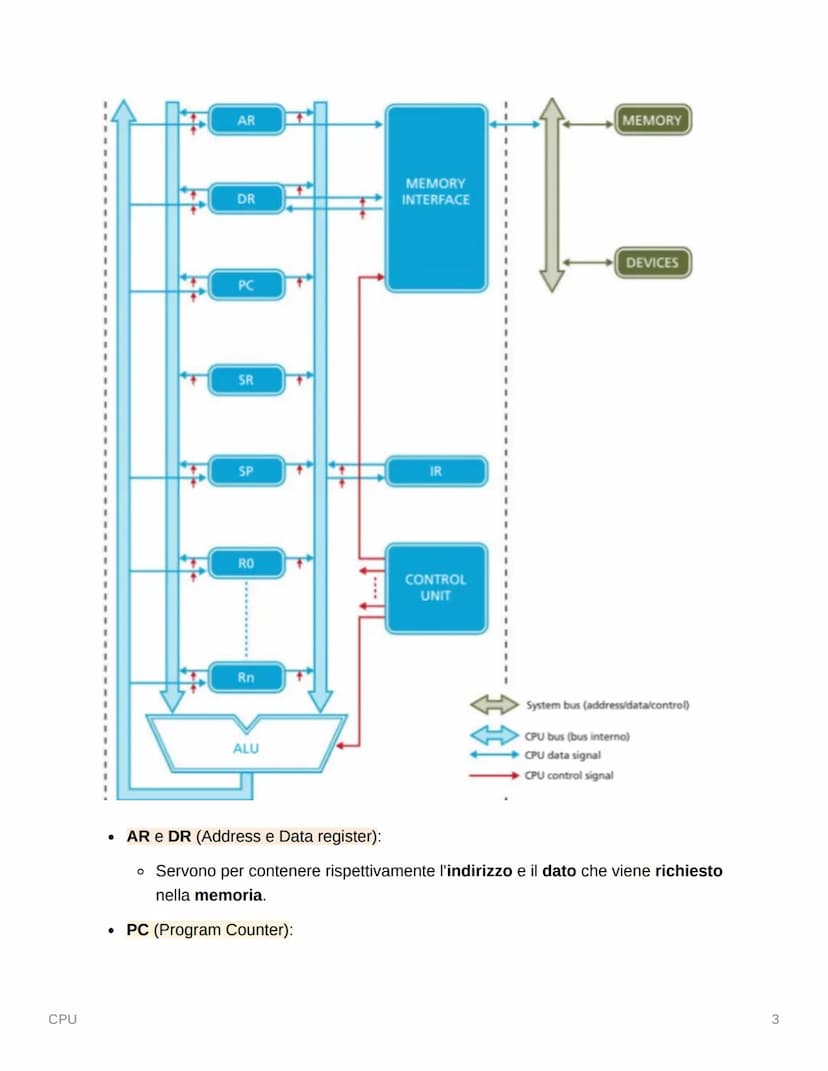

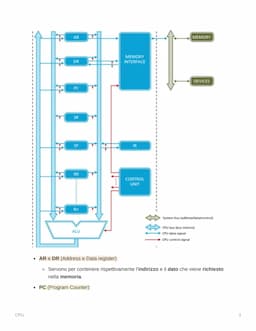

Registri principali della CPU

I registri sono componenti fondamentali della CPU, fungendo da memorie veloci per dati temporanei. I principali registri sono:

• AR (Address Register): contiene l'indirizzo di memoria richiesto
• DR (Data Register): contiene il dato richiesto dalla memoria

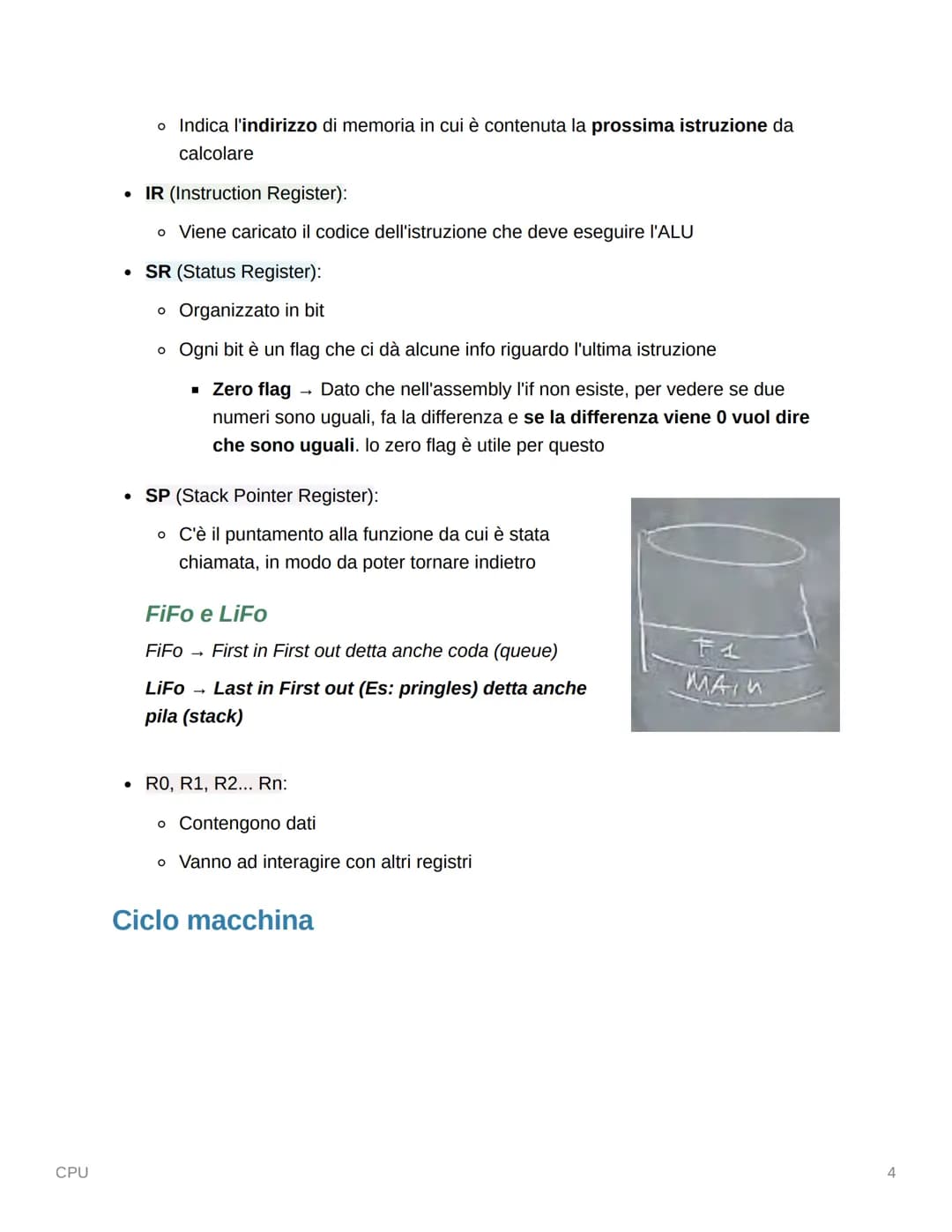

• PC (Program Counter): indica l'indirizzo della prossima istruzione da eseguire
• IR (Instruction Register): contiene il codice dell'istruzione da eseguire
• SR (Status Register): contiene flag che forniscono informazioni sull'ultima istruzione eseguita
• SP (Stack Pointer): punta alla funzione chiamante per gestire il ritorno
• R0, R1, R2, ..., Rn: registri generici per contenere dati

Definition: Stack: struttura dati di tipo LIFO (Last In First Out) usata per gestire le chiamate a funzione.

Example: Lo Zero Flag nel registro SR viene utilizzato per verificare se due numeri sono uguali, confrontando la loro differenza.

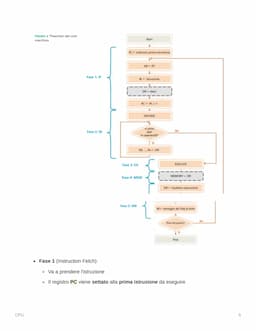

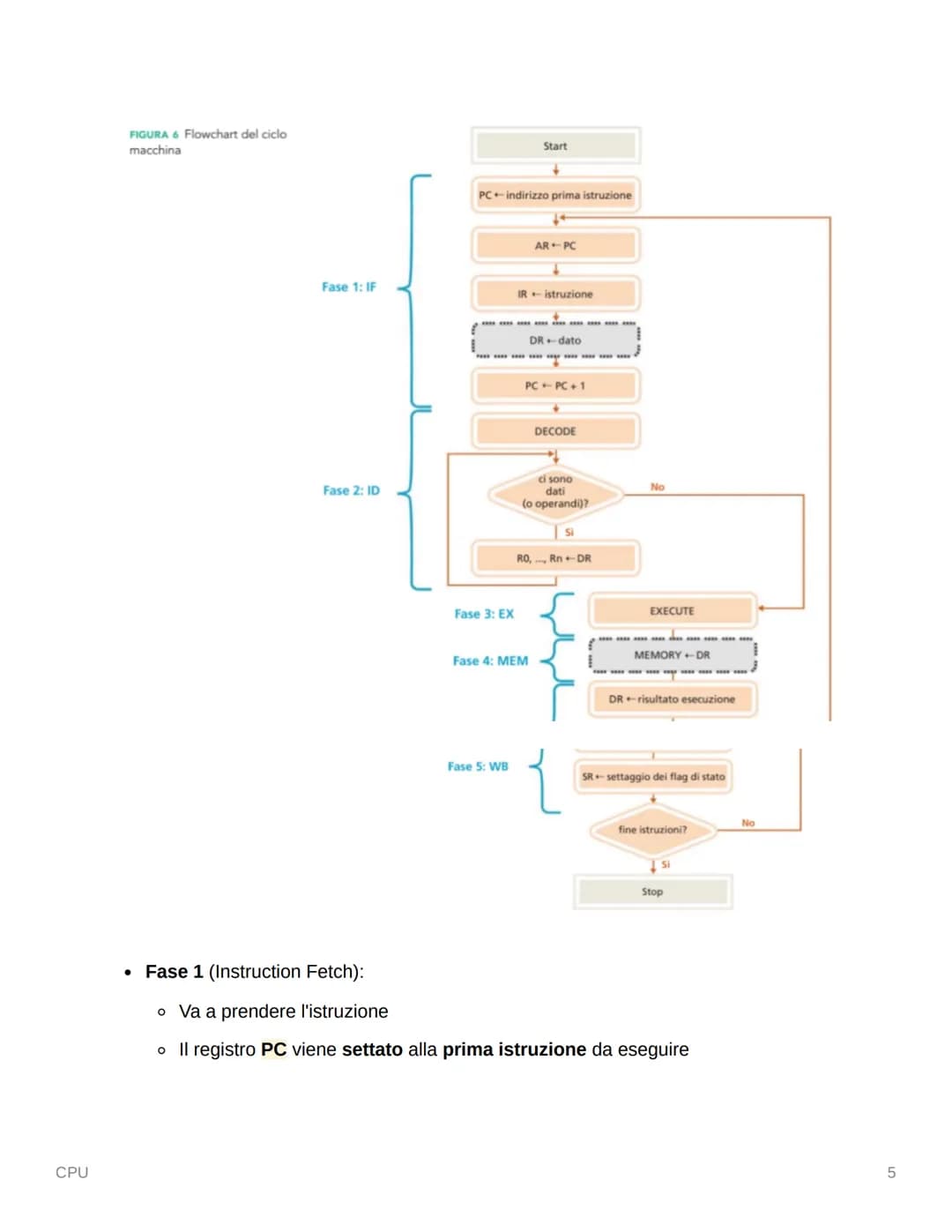

Il ciclo macchina della CPU

Il ciclo macchina della CPU è la sequenza di operazioni eseguite per elaborare un'istruzione. Si compone di cinque fasi principali:

1. IF (Instruction Fetch): recupera l'istruzione dalla memoria
2. ID (Instruction Decode): decodifica l'istruzione e prepara i registri
3. EX (Execute): esegue l'operazione richiesta tramite l'ALU
4. MEM (Memory Access): accede alla memoria se necessario
5. WB (Write Back): salva il risultato nei registri e aggiorna lo Status Register

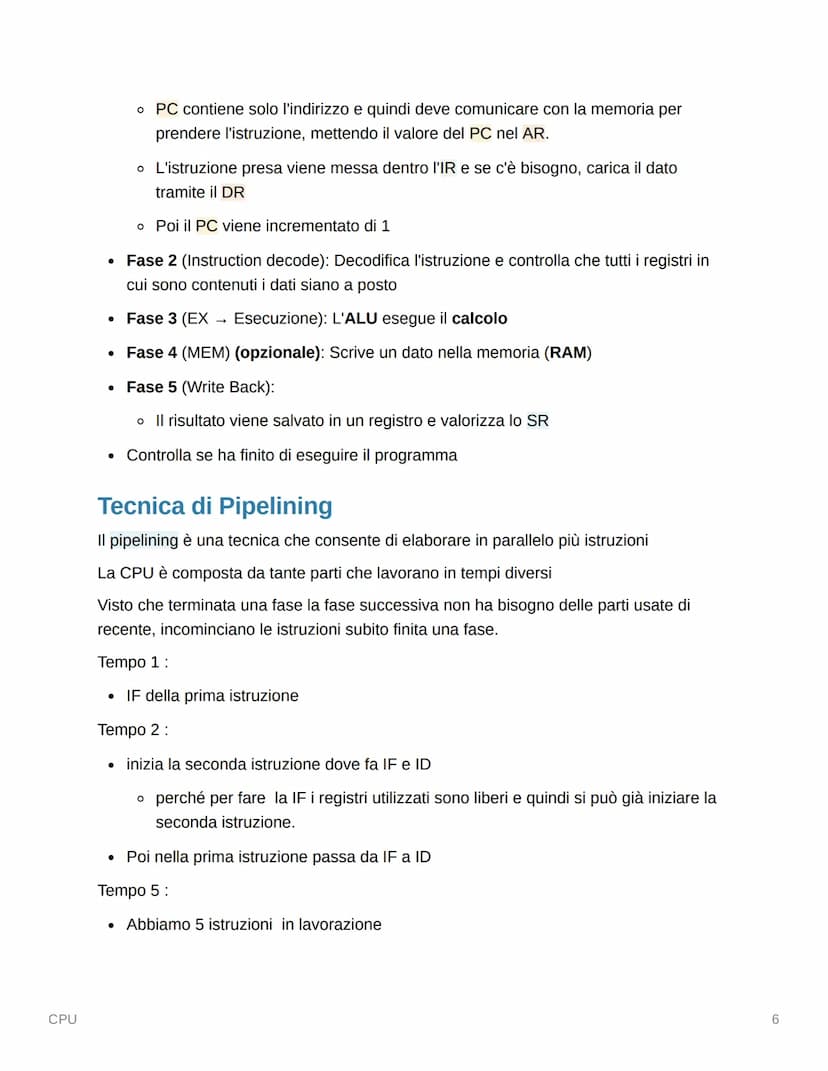

Durante la fase IF, il Program Counter (PC) viene impostato sull'indirizzo della prima istruzione da eseguire. L'istruzione viene poi caricata nell'Instruction Register (IR) e il PC viene incrementato.

Highlight: Il ciclo macchina è un processo iterativo che continua finché non vengono eseguite tutte le istruzioni del programma.

Definition: Program Counter (PC): registro che contiene l'indirizzo della prossima istruzione da eseguire.

Tecnica di Pipelining nella CPU

Il pipelining è una tecnica avanzata utilizzata nelle CPU moderne per aumentare l'efficienza nell'esecuzione delle istruzioni. Consente di elaborare in parallelo più istruzioni, sfruttando il fatto che le diverse fasi del ciclo macchina utilizzano componenti diversi della CPU.

Funzionamento del pipelining:

1. Inizia con l'Instruction Fetch (IF) della prima istruzione
2. Mentre la prima istruzione passa alla fase di Decode (ID), inizia l'IF della seconda istruzione
3. Il processo continua, con ogni fase che utilizza componenti diversi della CPU

Dopo 5 cicli di clock, la CPU può avere fino a 5 istruzioni in elaborazione contemporaneamente, una per ogni fase del ciclo macchina.

Highlight: Il pipelining aumenta significativamente le prestazioni della CPU, ma introduce anche sfide di gestione e coordinamento.

Vocabulary: Pipeline: sequenza di elementi di elaborazione connessi in serie, dove l'output di un elemento è l'input del successivo.

Sfide e ottimizzazioni del Pipelining

Nonostante i vantaggi in termini di prestazioni, il pipelining nella CPU presenta alcune sfide:

1. Dipendenze dei dati: Se un'istruzione necessita del risultato di un'istruzione precedente ancora in elaborazione, si verifica un ritardo.

2. Salti condizionali: Le istruzioni di salto possono interrompere il flusso lineare del pipeline, richiedendo una gestione speciale.

Per affrontare queste sfide, i progettisti di CPU implementano varie tecniche di ottimizzazione:

• Suddivisione delle fasi in sotto-fasi più granulari $20-30 fasi$ per una migliore sincronizzazione
• Implementazione di tecniche di predizione dei salti
• Utilizzo di esecuzione fuori ordine e rinomina dei registri

Example: Una CPU moderna potrebbe avere un pipeline di 20 stadi invece dei 5 classici, permettendo un'esecuzione più fluida e efficiente.

Highlight: L'ottimizzazione del pipelining è un campo di ricerca attivo nell'architettura dei processori, con l'obiettivo di massimizzare le prestazioni mantenendo l'efficienza energetica.

Pagina 6: Fasi di Esecuzione e Pipeline

Questa pagina approfondisce le fasi di esecuzione e introduce il concetto di Pipeline CPU.

Definition: Il Pipeline è una tecnica che permette l'elaborazione parallela di più istruzioni nella CPU.

Highlight: La tecnica di pipelining sfrutta il fatto che diverse parti della CPU possono lavorare contemporaneamente su istruzioni diverse.

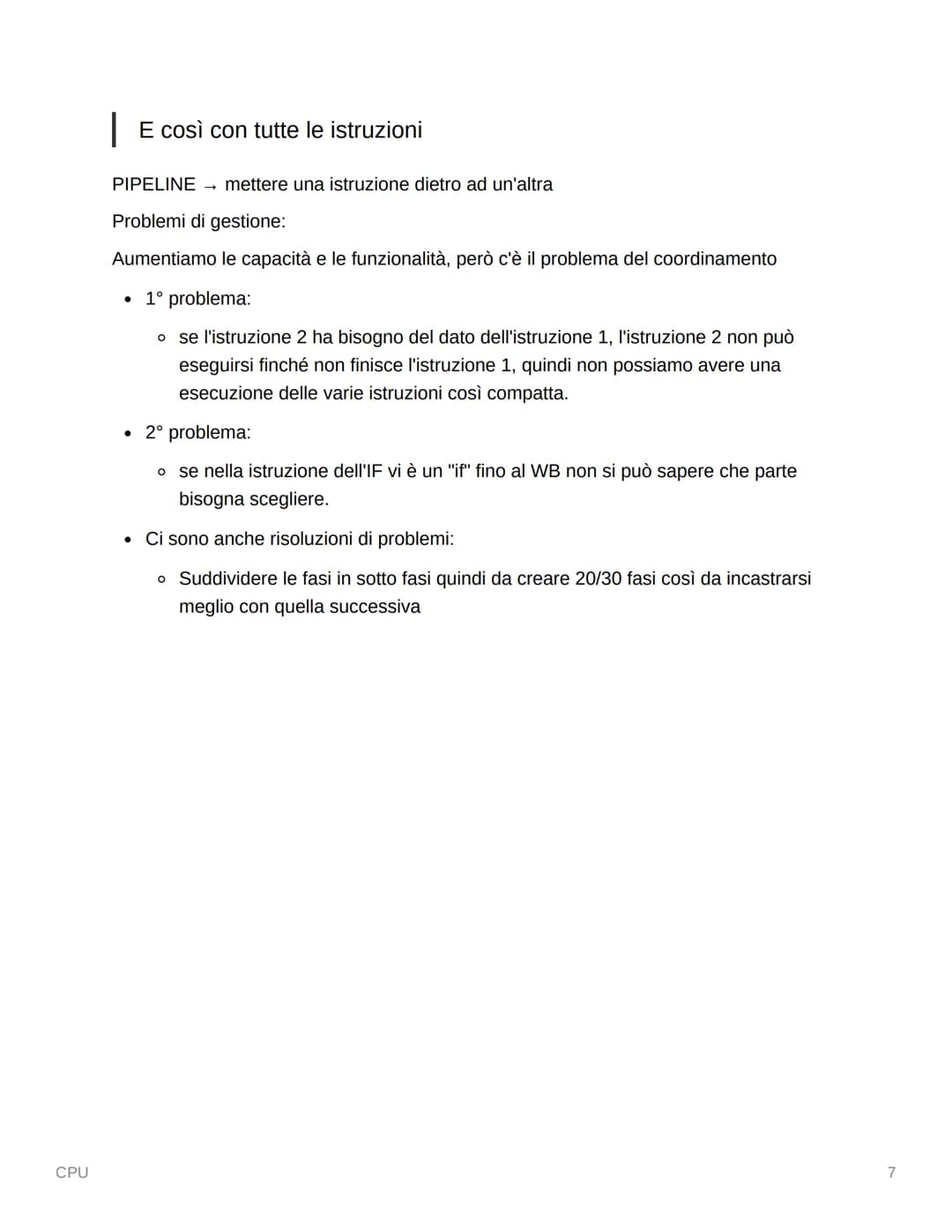

Pagina 7: Gestione Pipeline e Problematiche

L'ultima pagina affronta le sfide e le soluzioni nella gestione del pipeline.

Highlight: Il principale problema del pipeline è la gestione delle dipendenze tra istruzioni consecutive.

Example: Un'istruzione che necessita del risultato dell'istruzione precedente deve attendere il completamento di quest'ultima.

Definition: La suddivisione in sotto-fasi $20-30$ permette una migliore gestione delle dipendenze tra istruzioni.

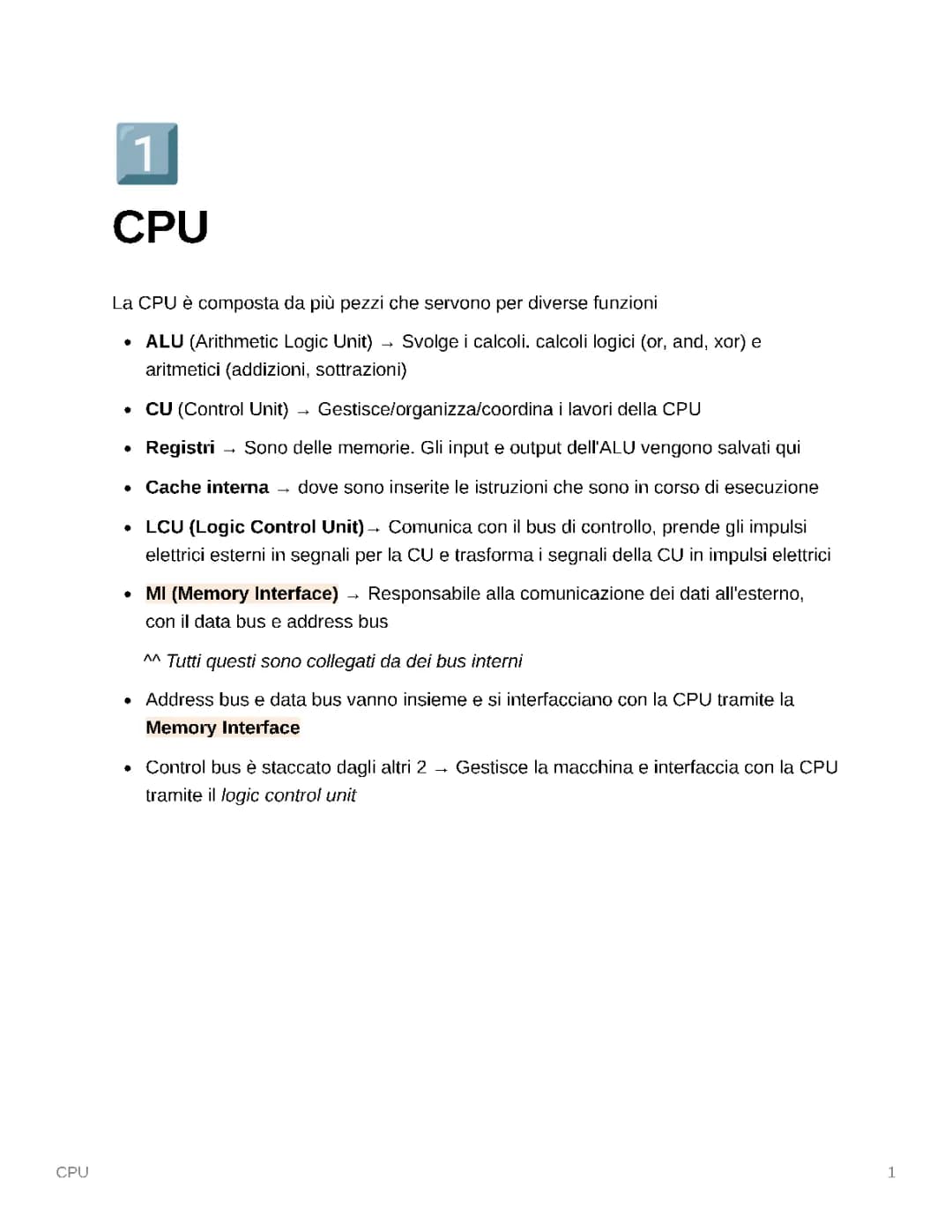

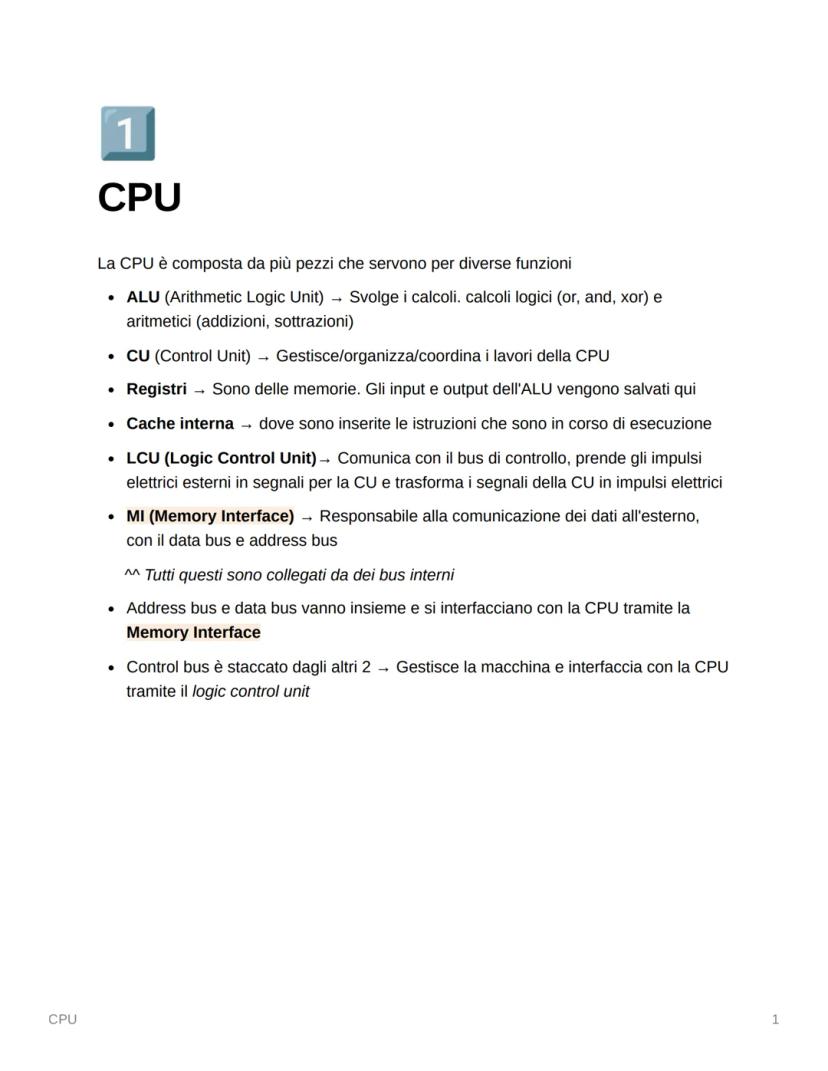

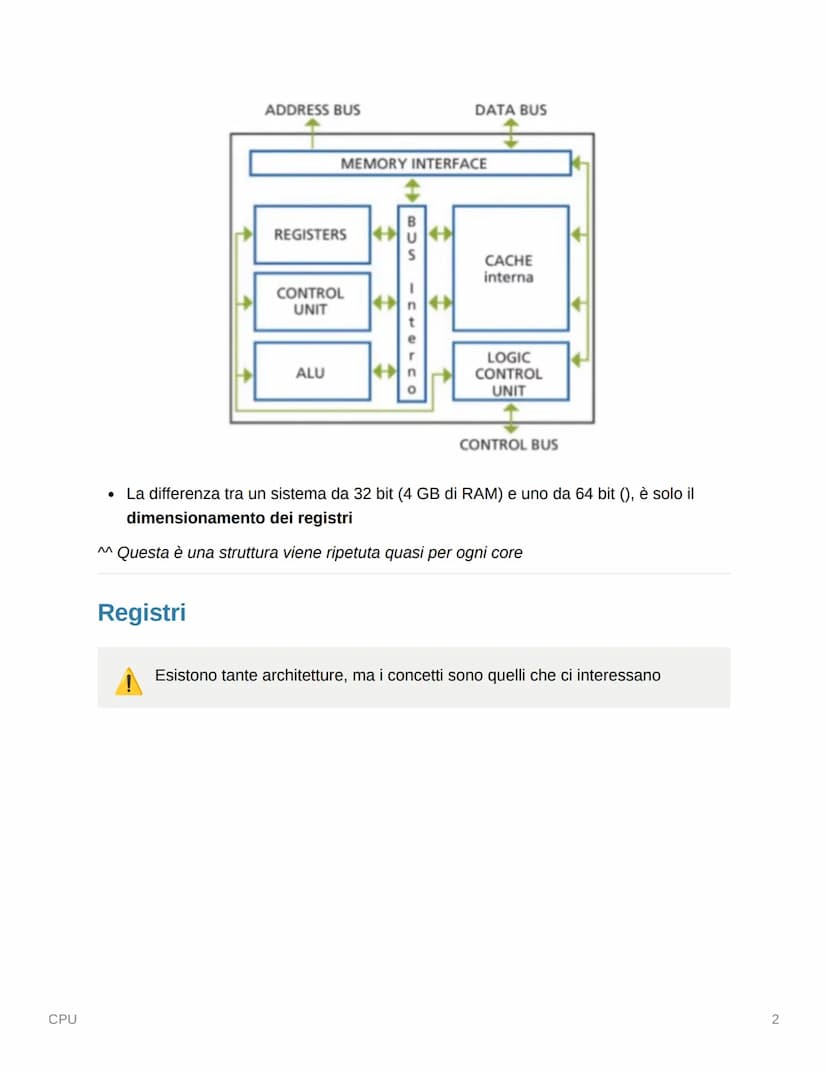

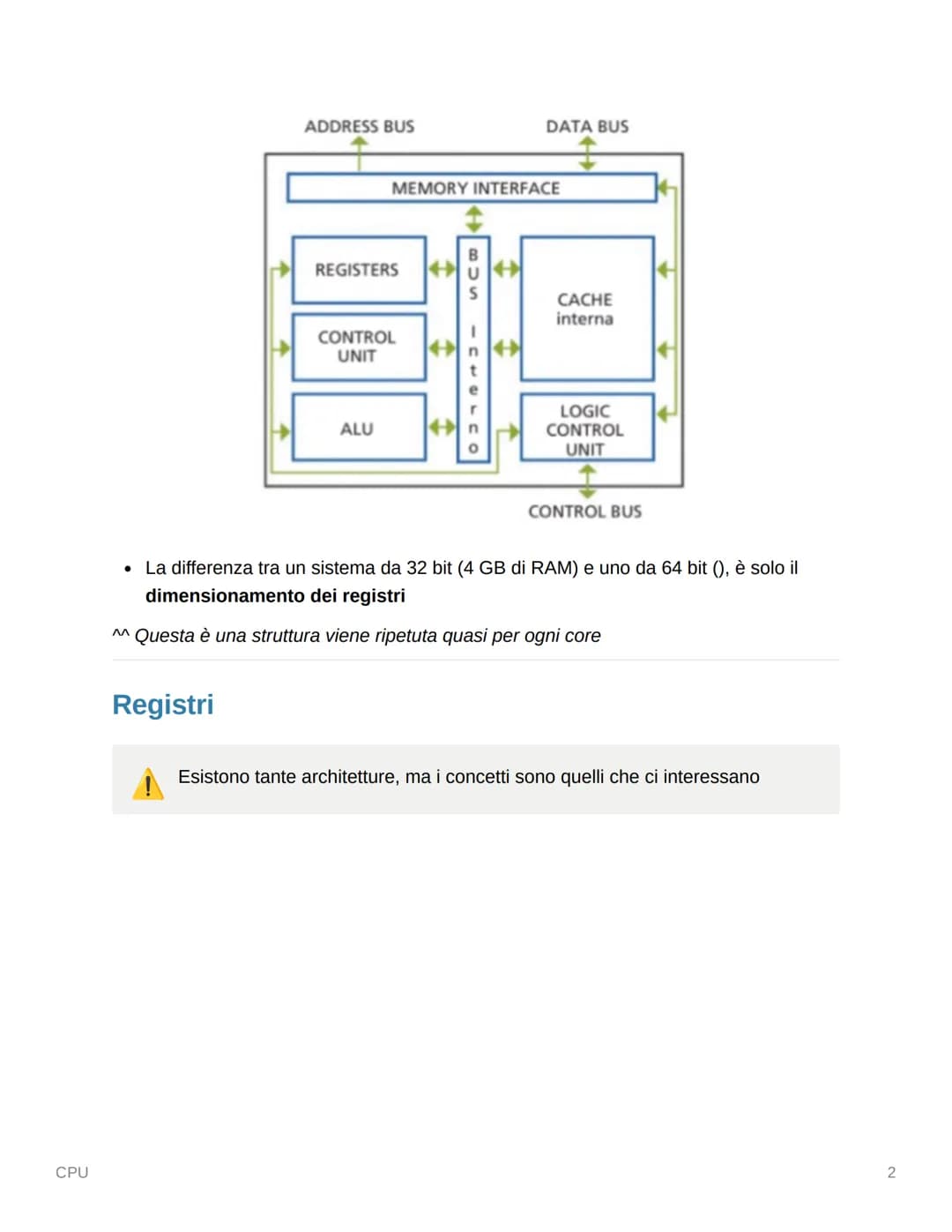

Componenti principali della CPU

La CPU (Central Processing Unit) è il componente fondamentale di un computer che esegue calcoli e istruzioni. È composta da diverse unità funzionali interconnesse:

• ALU (Arithmetic Logic Unit): esegue operazioni aritmetiche e logiche
• CU (Control Unit): coordina e gestisce le attività della CPU
• Registri: memorie veloci per dati temporanei
• Cache interna: memorizza le istruzioni in esecuzione
• LCU (Logic Control Unit): gestisce la comunicazione con il bus di controllo
• MI (Memory Interface): gestisce la comunicazione con i bus di dati e indirizzi

Queste unità sono collegate da bus interni. La CPU comunica con l'esterno tramite il bus di sistema, composto da bus di indirizzi, dati e controllo.

Highlight: La differenza tra sistemi a 32 bit e 64 bit sta principalmente nel dimensionamento dei registri della CPU.

Vocabulary: Bus: canale di comunicazione che trasferisce dati tra componenti di un sistema.
