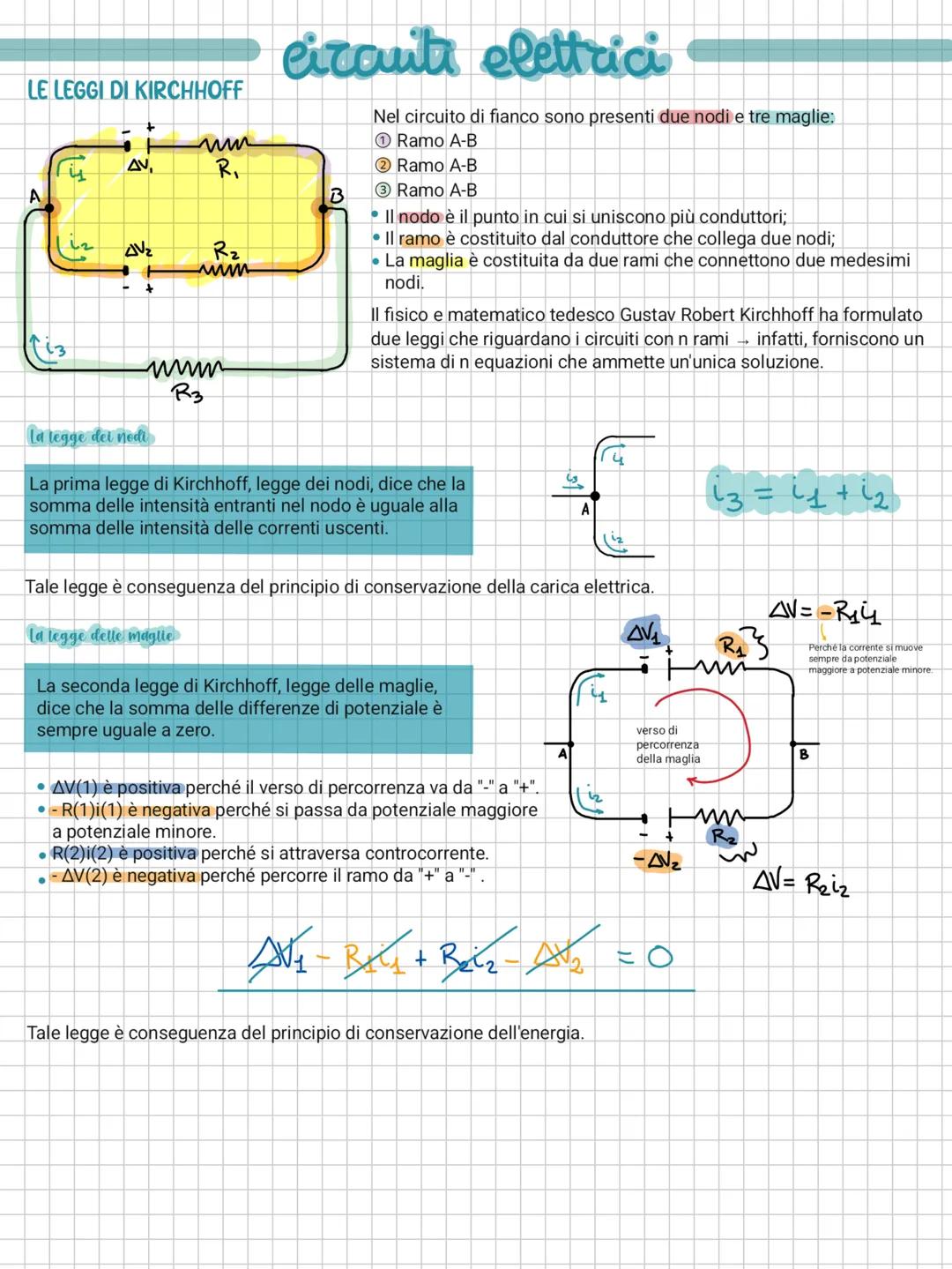

Le Leggi di Kirchhoff
Prima di tutto, devi conoscere tre termini chiave: nodo (punto dove si incontrano più conduttori), ramo (conduttore tra due nodi) e maglia (percorso chiuso formato da più rami).
La prima legge di Kirchhoff (legge dei nodi) dice che tutta la corrente che entra in un nodo deve anche uscirne. È come un incrocio stradale: il numero di auto che entrano deve essere uguale a quello che esce!
La seconda legge di Kirchhoff (legge delle maglie) stabilisce che se percorri una maglia completa, la somma di tutte le differenze di potenziale è zero. Quando attraversi un resistore nel verso della corrente, il potenziale diminuisce; quando lo attraversi controcorrente, aumenta.
💡 Ricorda: La prima legge deriva dalla conservazione della carica, la seconda dalla conservazione dell'energia!
2
of 6

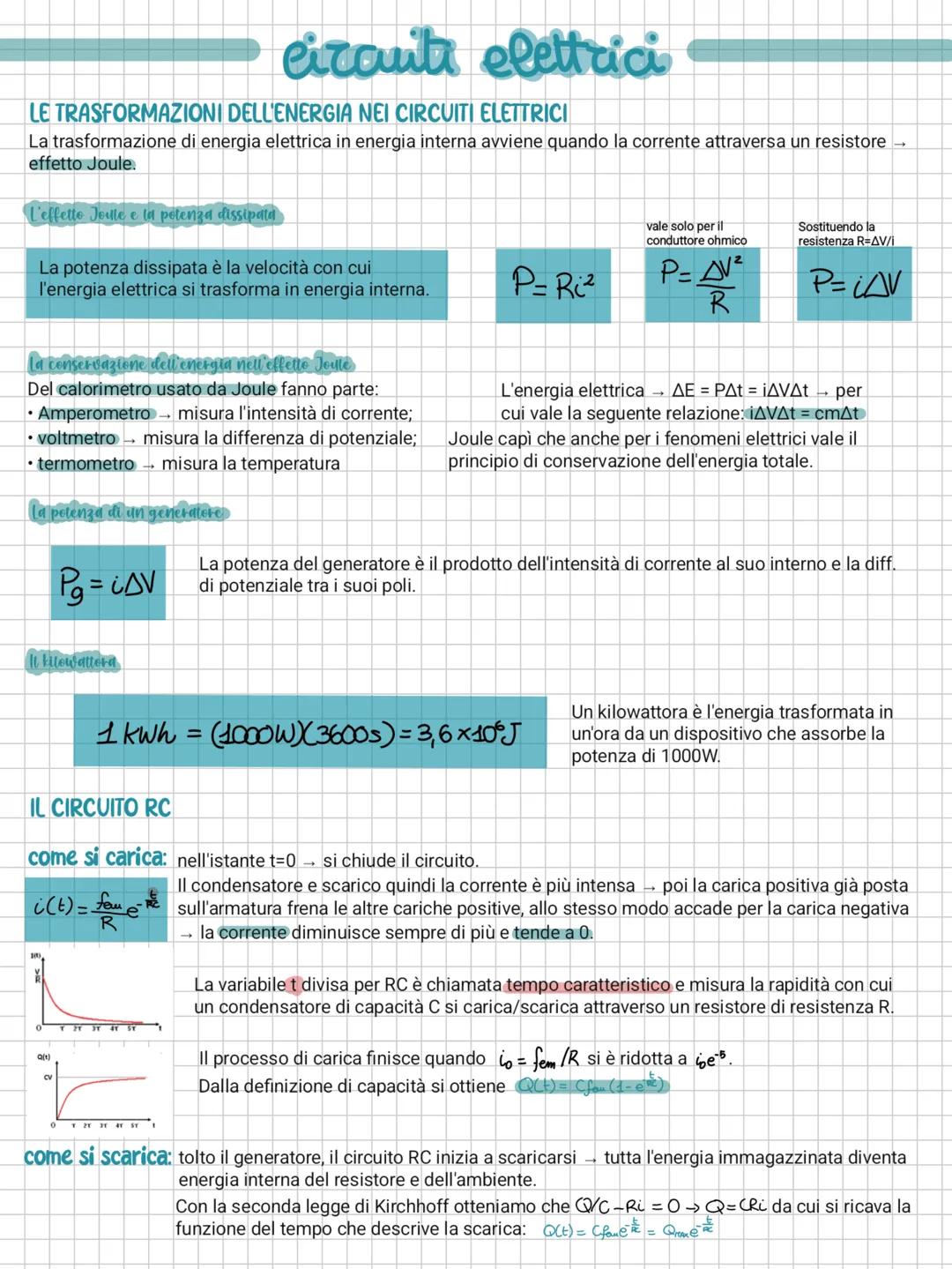

Trasformazioni di Energia e Effetto Joule
Quando la corrente attraversa un resistore, l'energia elettrica si trasforma in calore - questo è l'effetto Joule. È quello che fa scaldare il filo della lampadina!
La potenza dissipata indica quanto velocemente avviene questa trasformazione. Puoi calcolarla con tre formule equivalenti: P = Ri², P = (ΔV)²/R, o P = iΔV.
Per i generatori, la potenza è semplicemente P = iΔV. L'unità pratica dell'energia elettrica è il kilowattora (kWh), che equivale a 3,6 × 10⁶ joule - è quello che paghi nella bolletta!
Il circuito RC è formato da resistore e condensatore. Durante la carica, la corrente inizia forte poi diminuisce esponenzialmente: i(t) = i₀e^. Il termine RC è il tempo caratteristico che indica quanto velocemente avviene il processo.
⚡ Trucco: Nel circuito RC, dopo un tempo pari a RC, la corrente si riduce di circa il 63%!
3
of 6
Applicazioni Pratiche
Le leggi di Kirchhoff ti danno un sistema di equazioni per risolvere qualsiasi circuito. Se hai n rami, avrai n equazioni con n incognite - matematicamente perfetto!
Quando applichi la legge delle maglie, fai attenzione ai segni: le tensioni dei generatori sono positive se vai da "-" a "+", mentre le cadute di tensione sui resistori sono negative se vai nel verso della corrente.
La scarica del condensatore segue un andamento esponenziale: Q(t) = Q₀e^. Tutta l'energia immagazzinata si trasforma gradualmente in calore nel resistore.
🔧 Consiglio pratico: Per non sbagliare i segni nelle maglie, stabilisci sempre un verso di percorrenza e mantienilo costante!
